Informações Complementares
.svg)

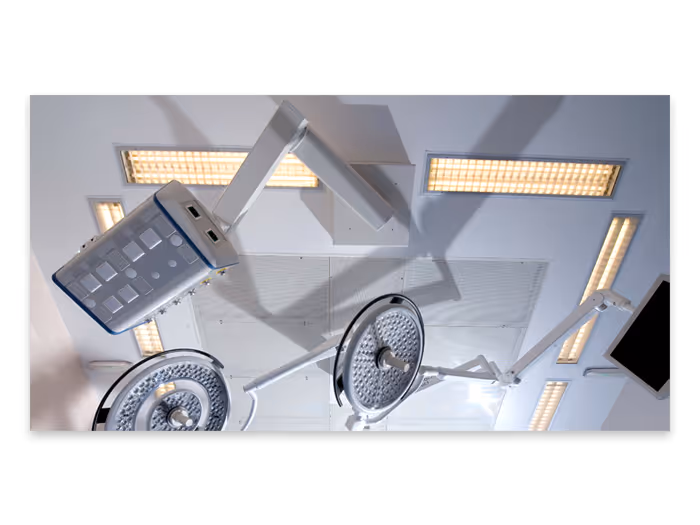

Vantagens
Garantia de estanquidade do sistema: instalação do pleno e dos filtros.
Sistema de encaixe dos filtros muito simples e fiável.
Versão Biovax® 3 Slim: opção com 280 mm de altura.
Gama
8 modelos standard para cada uma das versões:
- Correspondentes aos níveis de proteção exigidos pelo tipo de cirurgia em questão.
Caudal de ar insuflado:
- De 2350 até 12400 m³/h.
Altura standard do teto:
- 450 mm.
- Versão Slim com altura de 280 mm (opcional).
Filtragem de muito alta eficiência:
Filtros H14 ou U15 em dimensões standard - com 66 (versão 3) ou 68 mm (versão 4) de espessura.
BVX 3:
Solução de conceção técnica idêntica, mas sem a passagem estanque para o braço cialítico: consulte AQUI a ficha de produto.
Cyclope®:
Biovax® 3 equipado com caixas de recirculação de ar: consulte-nos para mais informações.
Designação
Aplicação / Utilização
- O teto filtrante de fluxo unidirecional permite alcançar, na zona de risco, a classe ISO 5, de acordo com a norma DIN 1946-4.
Construção / Composição
Pleno:
- Chapa de aço (10/10ª) com pintura epóxi branca RAL 9010.
- Toma de pressão (diâmetro 7 mm) num dos lados verticais.
- Retorno de 25 mm na parte inferior para a colocação de uma placa de teto falso.
- Viseira com aberturas de fixação (diâmetro 10 mm a cada 50 cm) na parte superior, para a fixação à placa.
- Entrada de ar lateral constituída por uma junta rígida (altura de 200 mm; profundidade de 150 mm).
Aros de suporte dos filtros:
- Chapa de aço (15/10ª) com pintura epóxi branca RAL 9010.
- Formam, na parte de baixo do pleno, um chassis auto portante no qual se montam os filtros.
- Base de junta perfeitamente plana e estanque, sem possibilidade de fuga nos ângulos.
- Montagem dos aros e montagem do aro/pleno realizados em fábrica.
- Inclui 6 pontos de encaixe dos filtros efetuado a partir de ganchos giratórios com rotação de ¼, em inox.
- Inclui 2 ou 6 encaixes de fixação para as grelhas ou proteções.

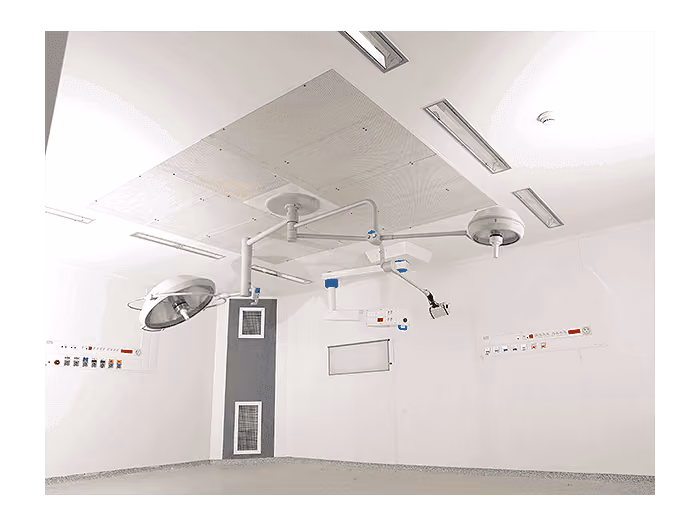

Passagem do braço cialítico:
- Chapa de aço (10/10ª) com pintura epóxi branca RAL 9010.
- Permite estabelecer um “canal estanque” no centro do pleno.
- Inclui um tubo de vidro que permite medir manualmente a sujidade dos filtros a partir da divisão.
- Acesso facilitado à base do braço cialítico, através de 2 meias placas estanques e amovíveis.
Filtros de muito alta eficiência:
- Células de filtragem de tamanho standard: 3.6 - 6.6 - 9.6 - 12.6.
- Eficiência: H14 ou U15.
Grelhas de difusão Secure Flow:
- Chapa de aço (taxa de perfuração: 40%) com pintura epóxi branca RAL 9010.
- Asseguram a regularidade do ar insuflado, sem interrupções do fluxo nem zonas mortas.
Opções
- Possibilidade de instalação descentrada do braço cialítico.
- Teto à medida, picagem de ar à medida.
- Versão inox.
- Versão Slim: de altura reduzida, H = 280 mm.
- Iluminação integrada à volta do teto.
- Versão acústica para atenuação dos níveis sonoros.
Acondicionamento
- Vendido à unidade.
- O pleno e acessórios de montagem são embalados numa película de plástico e enviados em caixa de madeira.
- Os filtros de muito alta eficiência e as grelhas são enviados separadamente em caixa de cartão, em paletes.

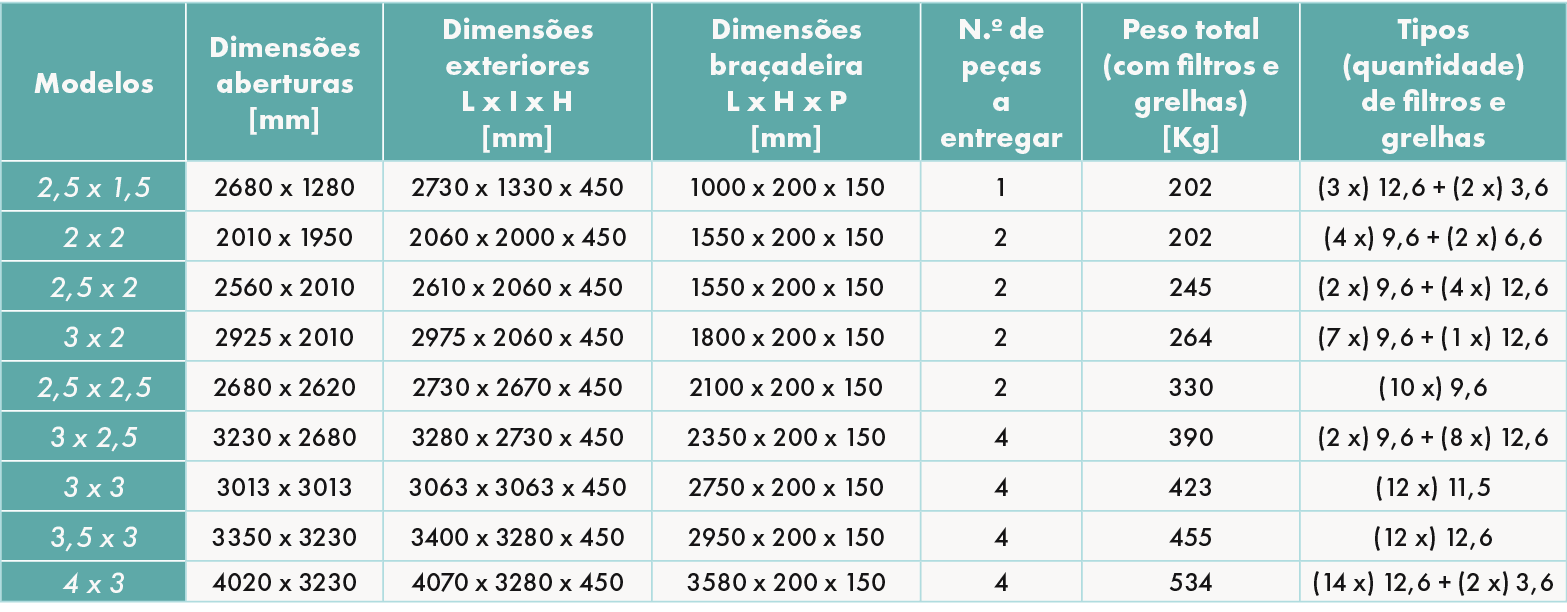

ATRAVANCAMENTOS E PESOS
VISTA DE CORTE DO TETO
Versão standard
Versão Slim

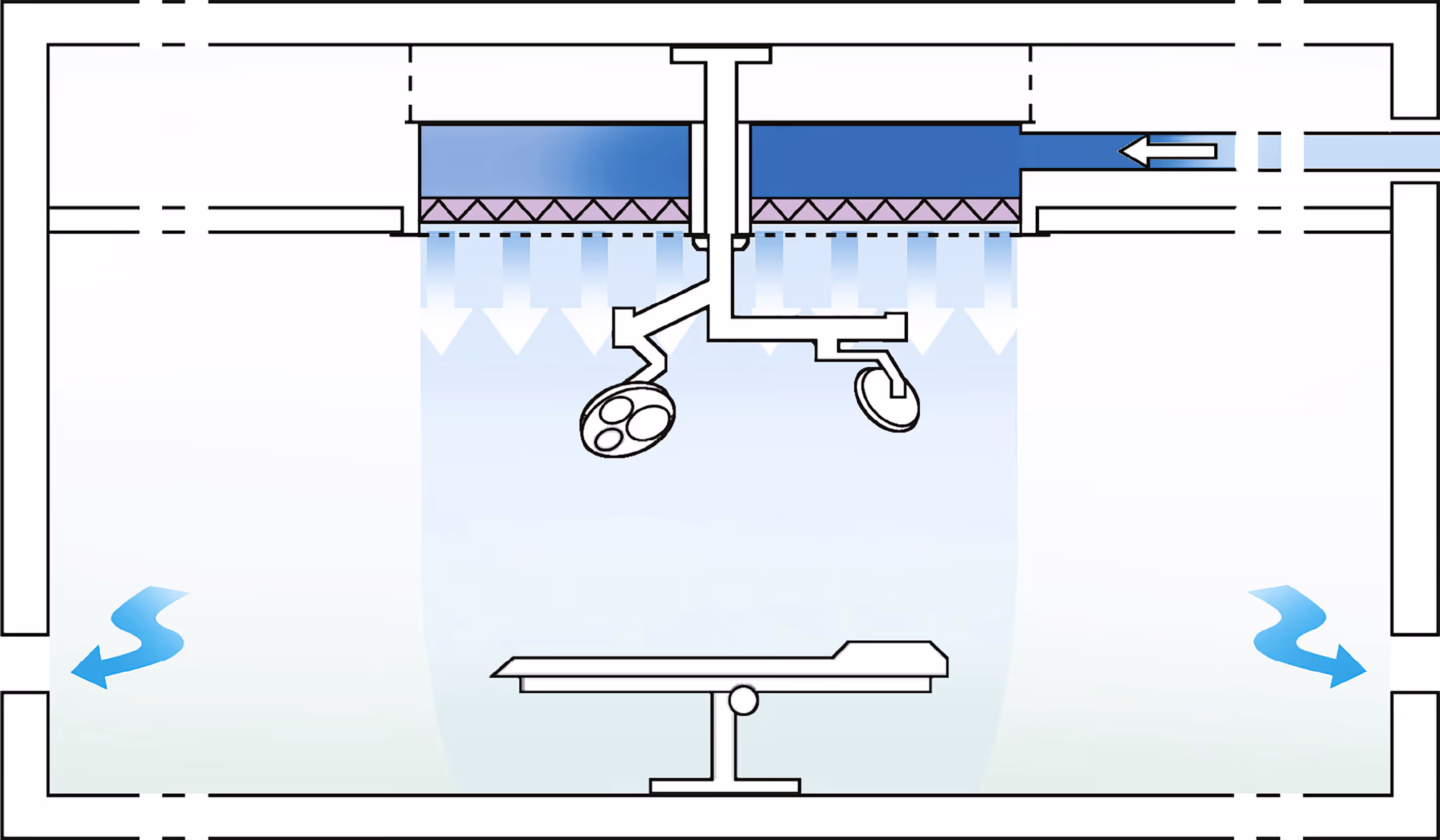

PRINCÍPIO DE FUNCIONAMENTO
Fluxo unidirecional e extração na zona inferior do bloco - efeito pistão
AÇÕES OBRIGATÓRIAS
- Montagem do pleno.
- Montagem dos filtros e das grelhas e controlo de integridade (teste Emery 3004).
CRITÉRIOS DE SELEÇÃO DE UM TETO FILTRANTE
A seleção de um teto é baseada em dois pontos essenciais:
- Determinar o nível de risco da zona (análise do utilizador).
Dependendo do nível de risco da área a ser tratada, os parâmetros do ar a ter em conta para o dimensionamento variam:
Risco 3: a taxa de renovação do volume de ar na sala deverá ser de pelo menos 15 vol / h.
Risco 4: no caso de uma zona em Risco 4, a velocidade do ar sob o teto deve ser em torno de 0,32 m / s com uma taxa de ar novo de 6 vol / h no mínimo. - Determinar a área a ser tratada.
Nota importante: no caso de um fluxo unidirecional em zona de risco 3, uma seleção a 15 vol / h poderá não cobrir toda área do bloco operatório.
Para a seleção de um teto, é imperativo começar por determinar a área do bloco operatório.
O bloco operatório deve abranger pelo menos:
- O paciente;
- Equipa médica;
- Utensílios cirúrgicos.

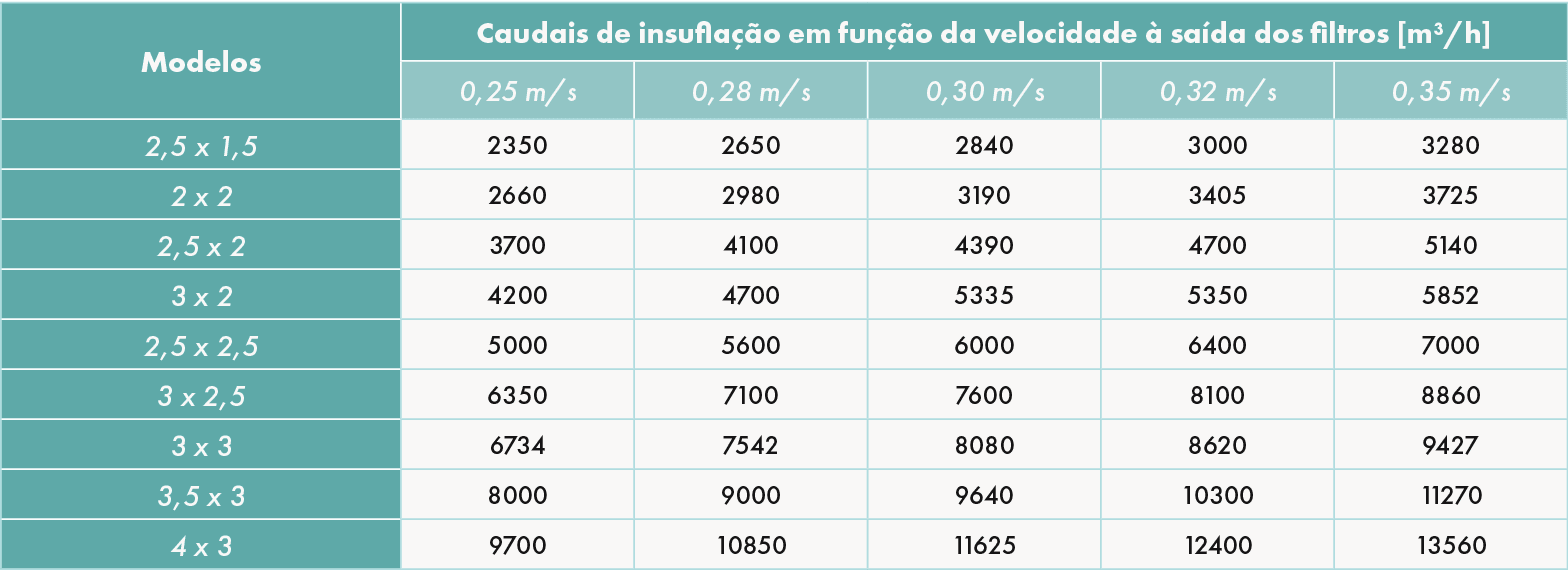

Dimensionamento dos tetos:
FR EFI MPL
Filtro mini-plissado de muito alta eficiência H14 ou U15.
Indicado para fluxo unidirecional.
<spanclass=”text-nota”>Consulte AQUI a ficha de produto para mais informações.</span>
Grelhas perfuradas Secure Flow®
Em chapa de aço (taxa de perfuração: 40%).
Pintura epóxi branca RAL 9010.
Asseguram a regularidade do ar insuflado, sem interrupções do fluxo nem zonas mortas.
Proteções
Em chapa de aço.
Pintura epóxi branca RAL 9010.
Podem ser utilizadas quando as grelhas de difusão não são aplicadas em instalações de risco 3, segundo NFS 90-351.
Limites periféricos
Comprimento por encomenda.
Mastique FT 101
