Vantagens
Unidade de baixo perfil para sala branca: instalação em teto falso (altura inferior a 400 mm).
Ideal para renovação.
Caixa com regulação automática.
Mais risco de contaminação graças à manutenção de uma pressão suficiente.
Manutenção simplificada dos filtros através de porta de visita.
Gama
3 modelos de módulos:
- 600 m³/h, 1200 m³/h e 2400 m³/h.
3 tipos de baterias:
- Elétrica, de aquecimento a água e de arrefecimento a água.
Até 3 níveis de filtragem:
- 7 eficiências possíveis: G4, M5, M6, F7, F8, F9.
- Filtragem THE.
- Fixação dos filtros sem ferramentas.
- Estanquidade comprovada em laboratório: L1 consoante 1886.
Designação
Aplicação / Utilização
- Garantir a sobrepressão de 15 Pa dos locais de risco (salas ISO 8, Risco 2) em comparação com os locais adjacentes.
- Fornecimento de ar reciclado “a nível local” através de uma solução que integra as funções de ventilação e filtragem.
Construção / Composição
- Conjunto monobloco.
- Aço galvanizado pintado a branco RAL 9010.
- Estanquidade L1 em conformidade à norma EN 1886.
- Painéis de revestimento duplo isolados por 25 mm de lã mineral.
- Bateria de arrefecimento a água, de aquecimento a água e elétrica (opcional) ou change over sob pedido.
- Ventilador de baixo consumo EC, 230 V / 400 V, 50 Hz.
Regulação:
- Pressão diferencial constante (mantém os +15 Pa).
- Bateria elétrica, de aquecimento a água e de refrigeração a água.
- Controlo do entupimento dos filtros.
- Programação horária.

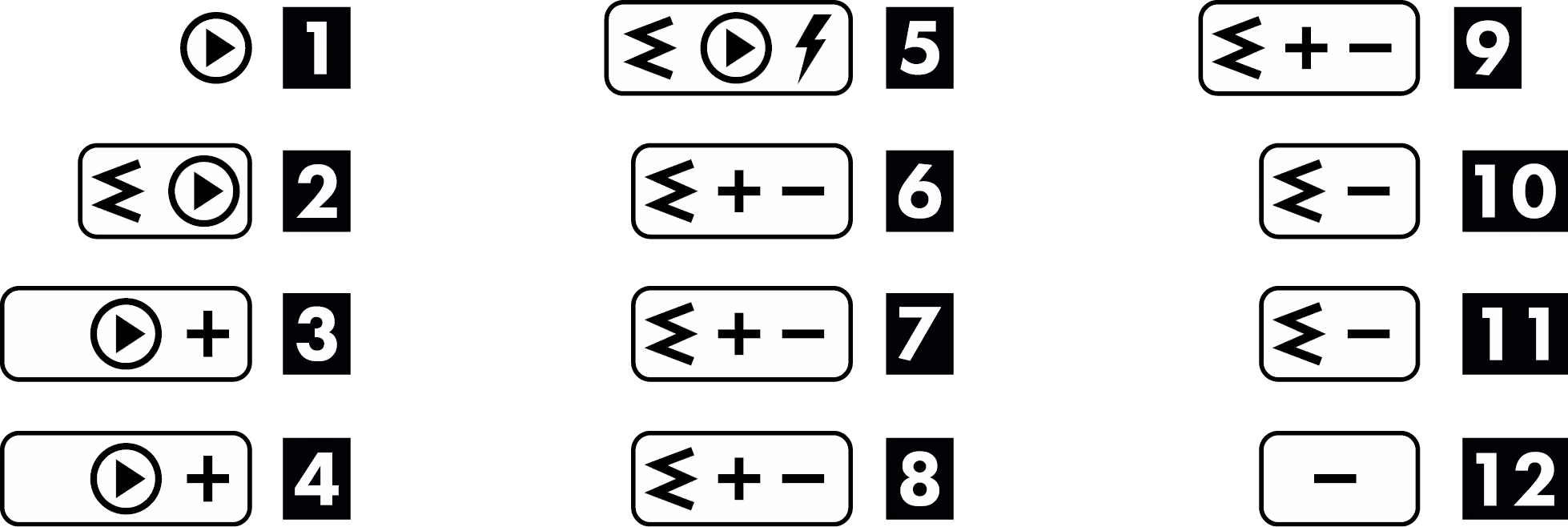

Configurações possíveis:
Opções
Acondicionamento
- Vendido à unidade.
PRINCÍPIO DE FUNCIONAMENTO
- A unidade de baixo perfil de teto Breva® integra um nível de filtragem THE (muito alta eficiência) para instalação em salas brancas e laboratórios.
- Através da regulação integrada, poderá ser utilizada em sobrepressão quando a pressão na sala é insuficiente.
- A integração de baterias de aquecimento ou arrefecimento permite-lhe tratar também a introdução de ar exterior para salas com até cerca de 100 m².
- Esta solução é ideal para salas com pouco espaço disponível na área técnica por ser tão facilmente integrada no teto falso tanto da própria sala como das zonas de circulação.

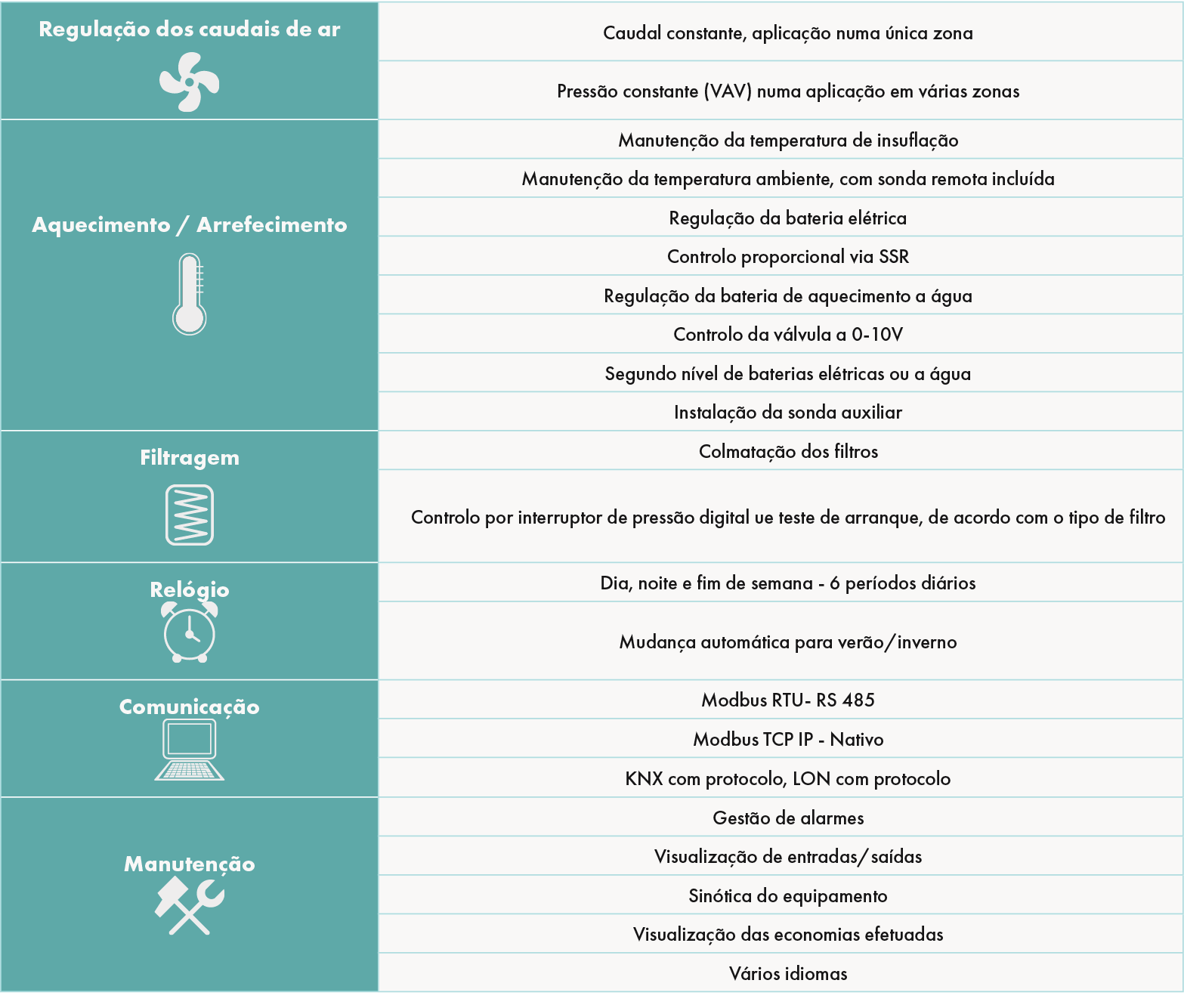

DESCRIÇÃO DA REGULAÇÃO
- O controlo do equipamento faz-se a partir do comando à distância e/ou a partir do sistema de supervisão do edifício.
Comando à distância tátil, a cores:
- Permite definir os parâmetros de funcionamento e visualizar os alarmes.
- O cabo de ligação terá no máximo 50 m, com um comprimento standard de 10m.
Comando à distância tátil, a cores, para o utilizador final (opcional):
- Parametrizável: entre 1 e 3 itens acessíveis: temperatura +/-, caudal, On/Off.
Produto Plug&Play com:
- Sondas de temperatura (caudal de ar, etc.).
- 1 transdutor de pressão para filtros.
- 2 transdutores de pressão para os modos de caudal constante/pressão constante.

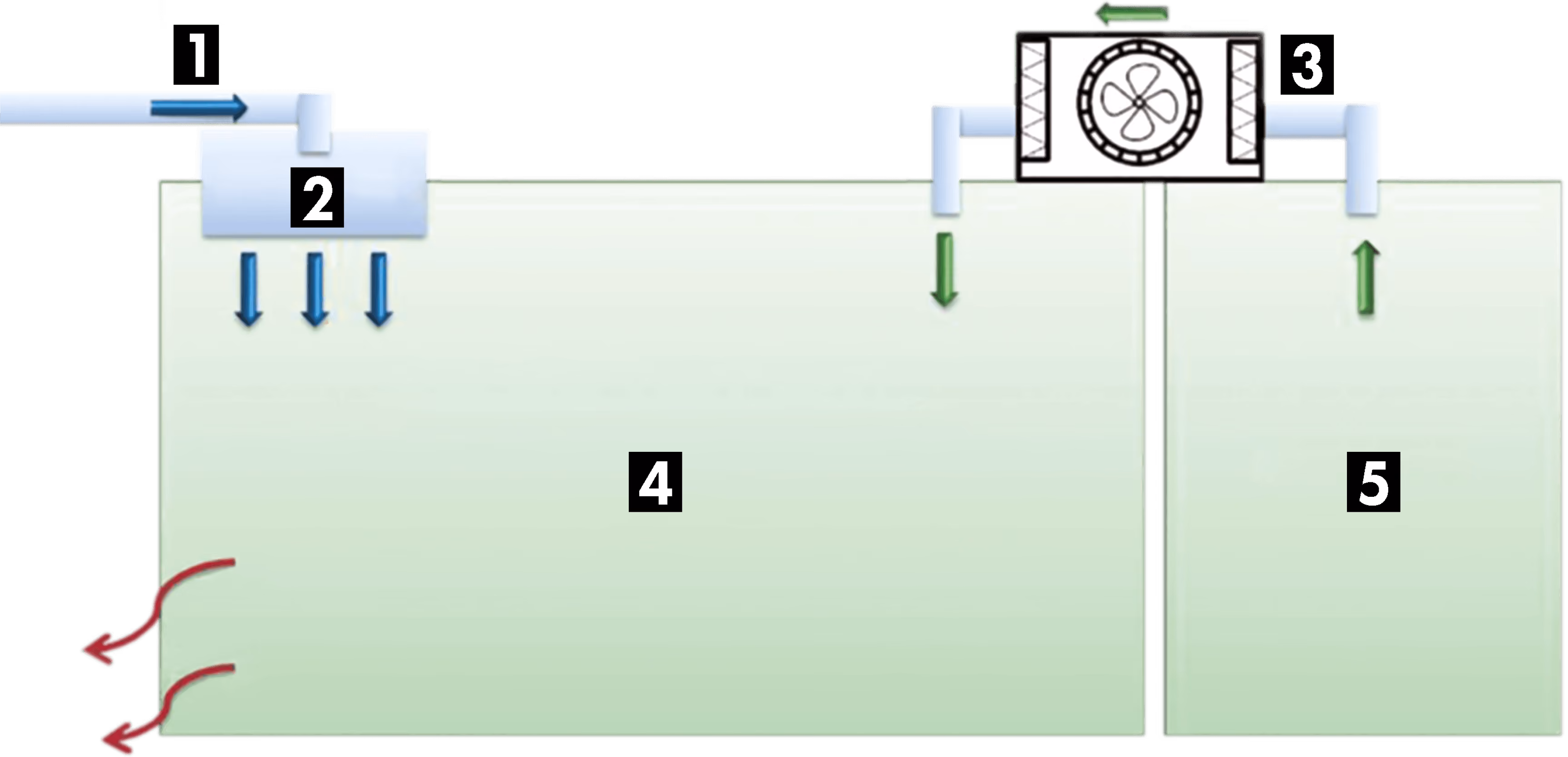

ESQUEMA DE PRINCÍPIO
CARACTERÍSTICAS TÉCNICAS
CURVAS DE SELEÇÃO
Curvas do ventilador
Modelo 1 e 2
Modelo 3
Curvas de perda de carga
Modelo 1
Modelo 2
Modelo 3
