Vantagens
Aprovado para instalação no teto, em conduta de desenfumagem horizontal.
Versão Déco: instalação sem grelha; pode ser pintado ou forrado.
Excelente estanquidade.
Isolamento térmico e acústico elevado.
Versão Design: sem necessidade de aplicação de revestimento ao registo em obra.
Gama
2 modelos:
- 1 porta, 1 hora - 1V 60.
- 1 porta, 2 horas - 1V 120.
Dimensões mínimas e máximas:
- Consulte o separador Descrição Técnica, ponto Gama de Dimensões e Área Útil [m²].
Designação
Aplicação / Utilização
Resistência ao fogo
- Aprovado para instalação no teto, em conduta de desenfumagem horizontal.
- Controlo de fumos (desenfumagem) de forma mecânica ou natural dos locais, escadas e circulações (insuflação ou extração).
- Edifícios de serviços, hospitalares e em habitações coletivas.

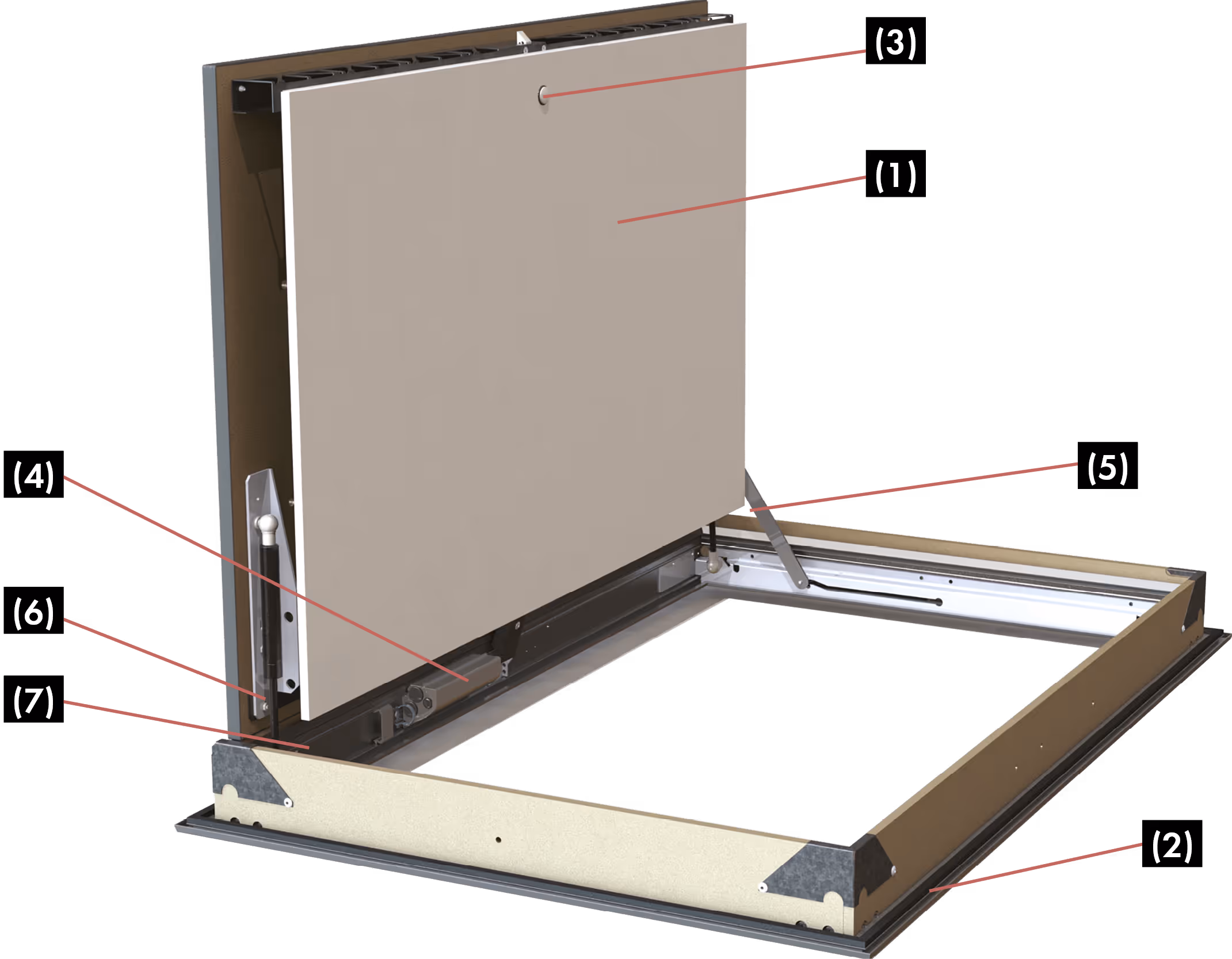

Construção / Composição
Opções
Versão Design:
- Registo com acabamento a branco RAL 9010 ou em alumínio feito em fábrica, sem necessidade de aplicação de revestimento em obra.
- A versão com acabamento a branco RAL 9010 não se encontra disponível nas seguintes dimensões: (L x H mm): 600 x 1015, 600 x 1045, 650 x 385, 650 x 865, 650 x 895, 700 x 745, 700 x 775.
- Consulte-nos para mais informações.
Acondicionamento
- Vendido à unidade.
GAMA DE DIMENSÕES E ÁREA ÚTIL [M²]
MECANISMO
Índice de proteção:
- IP 42.
Bobine eletromagnética de disparo à emissão de corrente:
- Tensão = 24 Vcc ou 48 Vcc. Potência - emissão = 3,5 W.
Ligação elétrica:
- A alimentação elétrica pode ser realizada pelos 4 ângulos do registo.
SENTIDO DO FOGO
- Os sentidos de circulação do ar e do fogo são indiferentes.
MONTAGEM EM CONDUTA SILICO-CALCÁRIA
Tipo Promatec L500 ou tipo Staff
Atravancamentos
- A instalação deve ser realizada em conformidade aos PV de ensaios.
- A estanquidade será mantida se a instalação do registo de desenfumagem estiver em conformidade às indicações definidas na sua ficha técnica.
- Esta solução só poderá ser instalada no interior.
Aro de montagem BTDR 3 Déco P
O aro é o elemento que permite fixar ao teto a estrutura do registo.
Kit FDCB
Para evolução da versão unipolar para versão bipolar.
