Vantagens
Elevada área útil.
Baixa perda de carga.
Atravancamentos reduzidos.
Aprovado para condutas de extração de fumos de compartimento único (de acordo com EN 1366-9) e multi-compartimento (de acordo com EN 1366-8).
Aprovado para diversos tipos de condutas, incluindo betão pré-fabricado.
Todas as dimensões são reversíveis.
Excelente estanquidade ao ar.
Gama

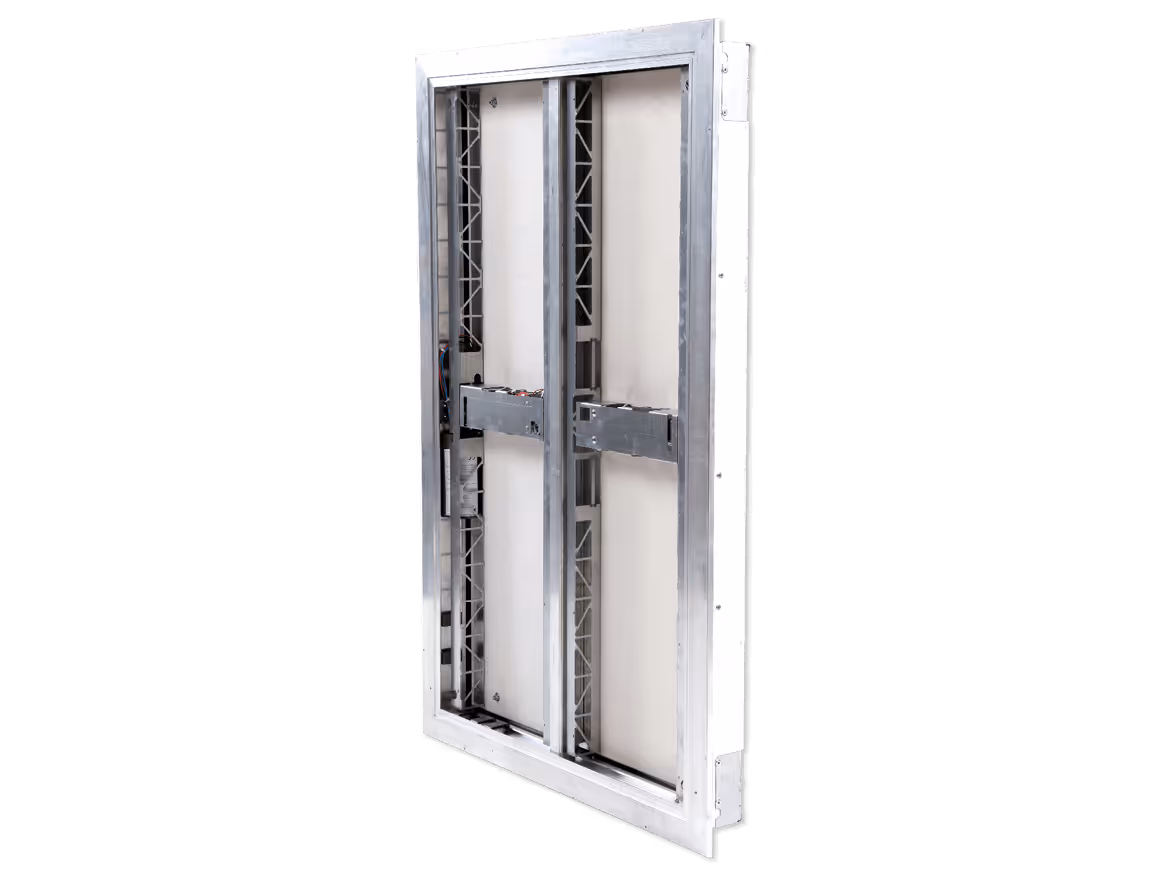

- 2 versões: 1 porta ou 2 portas.
- 2 resistências ao fogo: 60 minutos ou 120 minutos.
Dimensões nominais:
Atuador:
- Bobine eletromagnética 24 ou 48 Vcc à emissão de corrente, potência
de 3,5 W.
Outras características:
- Contactos de sinalização início e fim de curso unipolares ou bipolares.
- Grelhas de proteção, tipo Cyclades® (instalação obrigatória).
Designação

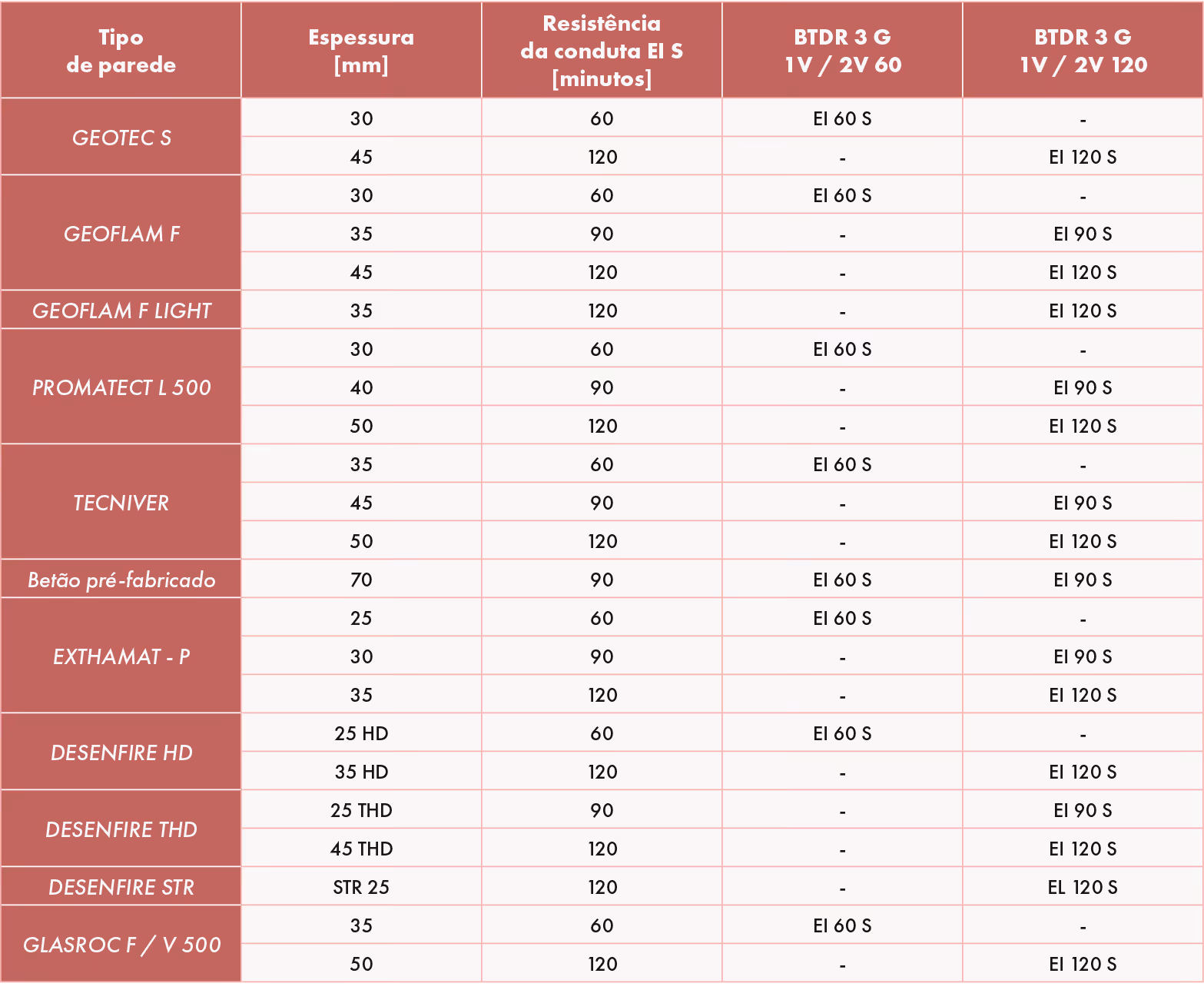

Aplicação / Utilização
Resistência ao fogo
- Controlo de fumos (desenfumagem) de forma mecânica ou natural dos locais, escadas e circulações (insuflação ou extração).
- Utilização em edifícios serviços, hospitalares e habitações coletivas.
Construção / Composição
- Os registos são constituídos por um aro em alumínio bruto com uma ou duas portas em material refratário, com dobradiças.
- A estanquidade a quente é assegurada por uma junta intumescente presente à volta do aro.
- A fachada deve estar obrigatoriamente equipada com uma grelha de proteção do tipo Cyclades® para conservar o grau corta-fogo.
- O dispositivo de disparo encontra-se numa caixa e é constituído por uma bobine 24/48 Vcc à emissão, permitindo libertar a(s) porta(s) da posição de espera.
- O registo de desenfumagem BTDR 3 G não é motorizável sendo o rearme feito de forma manual. Para solução de rearme motorizado deverá ser utilizado o modelo BTDR 3 GM.
Opções
Acondicionamento
- Vendido à unidade.
ATRAVANCAMENTOS
ESTANQUIDADE AO AR
SENTIDO DO FOGO E DE INSTALAÇÃO
- O sentido de circulação do ar e o sentido do fogo são indiferentes.
- Registo reversível: sentido de instalação indiferente, abertura tanto à direita como à esquerda.
LIMITES DE UTILIZAÇÃO
- A instalação tem que estar em conformidade aos PVs de ensaio.
- A estanquidade ao ar será mantida se a instalação do registo for realizada consoantes as indicações presentes na sua ficha técnica.
- Este registo só poderá ser instalado no interior.
MONTAGEM EM CONDUTA SILICO-CALCÁRIA
Tipo Promatect L500 ou Staff

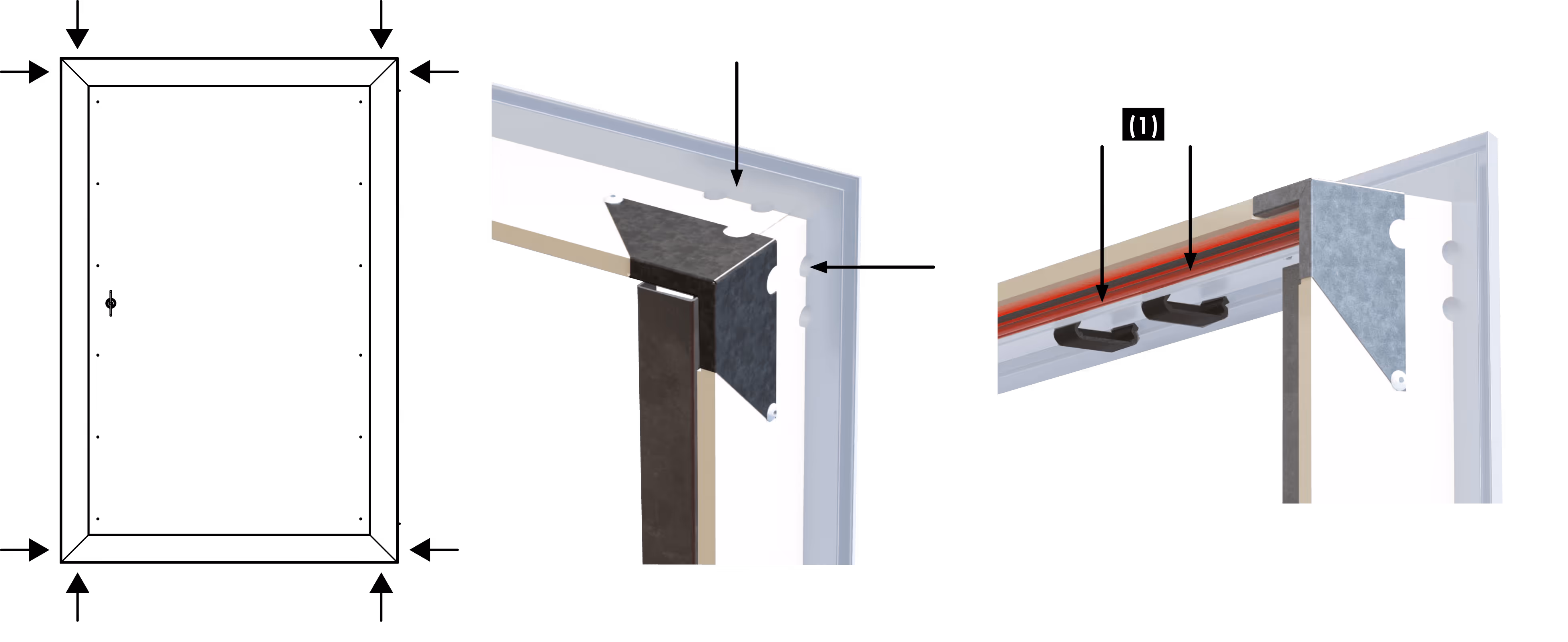

LIGAÇÃO ELÉTRICA
- A alimentação elétrica pode ser realizada pelos quatro cantos do registo (duas possibilidades por ângulo).
DISTÂNCIA MÍNIMA DE INSTALAÇÃO
- Os registos podem ser instalados com uma distância mínima, tanto lado a lado como em cima ou em baixo, se forem montados em juntas separadas, no material da conduta, com a resistência ao fogo pretendida.
- É aconselhável não exceder uma configuração de 2 x 4 (H x L).
- Se vários registos forem instalados com a distância mínima, os pontos de apoio e de reforço devem ser ajustados de forma proporcional ao peso acrescido. A montagem da conduta deve encontrar-se em conformidade ao relatório de conformidade do seu fabricante.
TABELAS DE SUPERFÍCIE ÚTIL
BTDR 3 G 1 porta [m²]
BTDR 3 G 2 portas [m²]

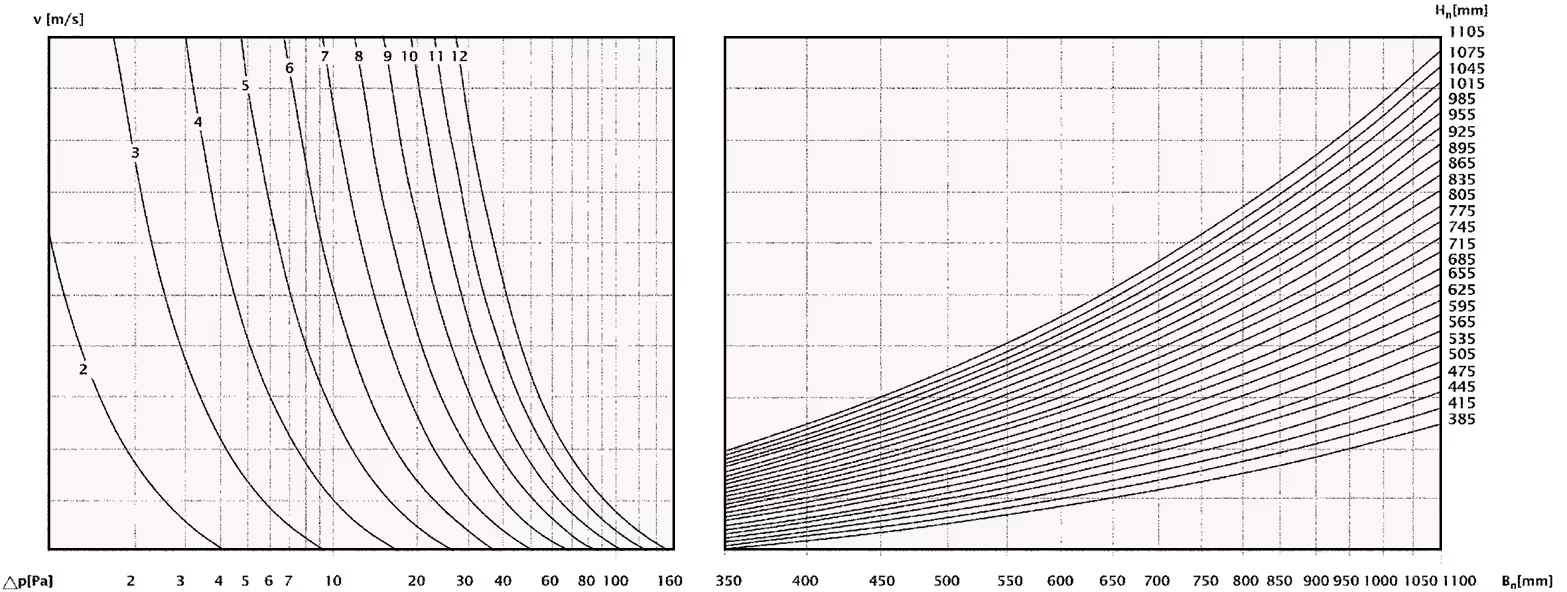

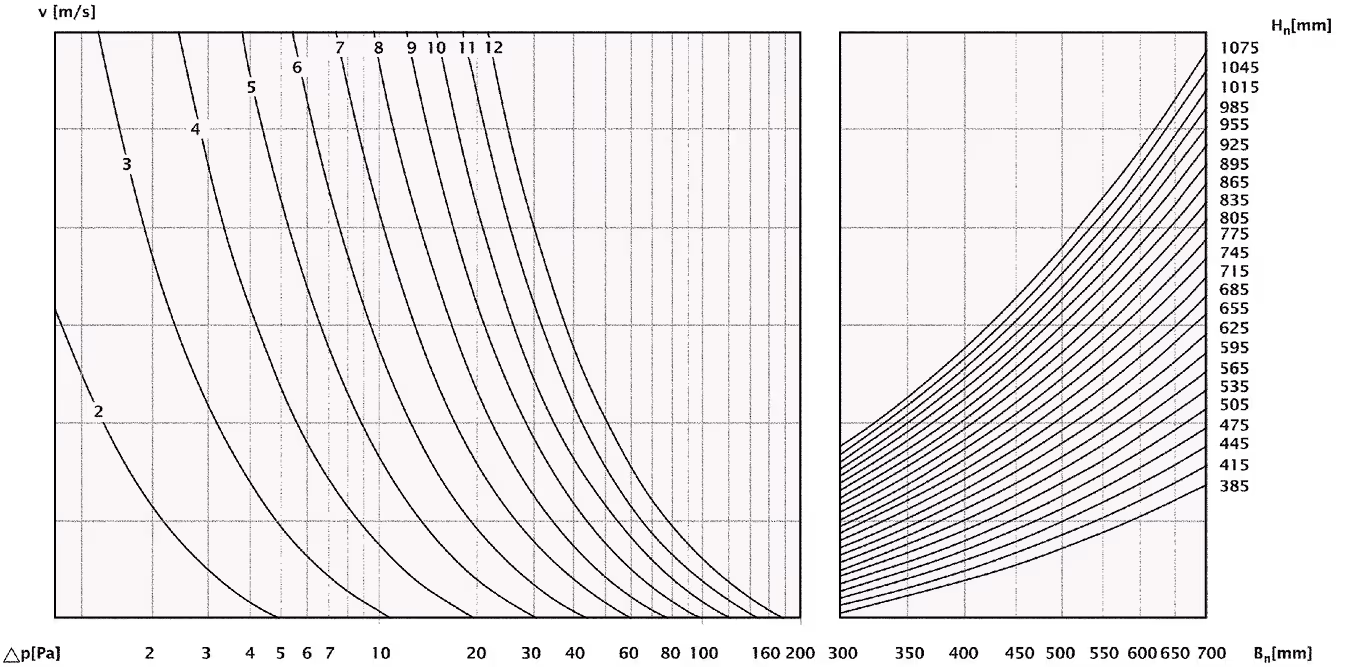

CURVAS DE PERDA DE CARGA
BTDR 3 G 1 porta [dm²]
BTDR 3 G 2 portas [dm²]
Gama Cyclades®
Grelhas em alumínio para proteção e segurança do registo de desenfumagem.
As grelhas Cyclades® são fixadas através de 4 parafusos na parede.
A sua instalação em registos de desenfumagem de fumos é obrigatória e opcional para grelhas de fachada para admissão de ar.
<spanclass=”text-nota”>Consulte AQUI a ficha de produto para mais informações: modelos Square, Trend, Déclic e Safe./span>
Aro de montagem sem grelha anti-queda
Permite fixar à parede a estrutura do registo de forma mais simples e eficaz.
Sem grelha anti-queda.
Aro de montagem com grelha anti-queda
Opção de segurança para fixação dos registos a alturas baixas: aro de montagem com grelha anti-queda acoplada.
A grelha está no interior da conduta para evitar qualquer risco de queda quando a porta está aberta.
Barras de proteção horizontais fixas no perfil do registo.
Kit FDCB
Para evolução da versão unipolar para versão bipolar.
