Vantagens
Caixas robustas e compactas.
Várias possibilidades de filtragem.
Encaixe e fixação dos filtros simples e rápido através de mecanismo giratório.
Gama
- 3 versões de caixas: L / XL / XXL, referentes ao seu comprimento.
- Cada tipo de caixa tem 5 modelos: 0,5 / 1 / 1,5 / 2 / 3, referentes à sua área de filtragem.
- De 1 a 3 níveis de filtragem possíveis: Média (ME), Alta (HE) ou Carvão Ativado (CA).
Designação
Aplicação / Utilização
- Montagem em conduta de filtros de todos os tipos: bolsas, diedros, compactos, entre outros.
- Aplicação em Qualidade do Ar Interior: Filtragem Média (ME) Alta (HE), até ePM1 85% (F9); filtragem de Carvão ativado (CA).
- Aplicação em salas brancas e de ambiente controlado: pré-filtragem.
- Aplicação em filtragem de gases: compatível com solução Airstop C.O.V. (unidade de filtragem para absorção molecular C.O.V., consulte a respetiva ficha de produto para mais informações).
Construção / Composição
- Caixa em aço galvanizado chapa (espessura 10/10e ).
- Aros de ligação a montante e a jusante da caixa, com 40 mm de espessura em todo o seu contorno, com furação de Ø 8 mm para fixação à conduta.
- Porta de acesso aos filtros com manípulos tipo baquelite (1 porta para caixas L e XL, 2 portas para XXL).
- Toma de pressão para medição do nível de colmatação dos filtros (Ø 7 mm).
Sistema de encaixe e fixação dos filtros:
- Encaixe dos filtros através de mecanismo móvel que faz girar 2 barras de apoio contra o aro.
- Os sistemas completos de ajuste (mecanismo barra de apoio) devem ser posicionados em vários pontos de inserção, no momento de instalação, em função da espessura do filtro a montar (esquema de posicionamento fornecido com a caixa).
- Uma barra central permite ajustar a posição do filtro na caixa (útil para filtros cujas dimensões são inferiores em mais de 10 mm às dimensões interiores da caixa).
Opções
- Construção em inox ou aço pintado sob encomenda.
- Montagem no exterior: viseira e chapa anti chuva.
- Peças de ligação a conduta circular.
- Montagem das caixas em bateria.
- Versão ATEX: modelos disponíveis para as versões L e XL.
Ligação à terra ligação equipotencial dos elementos da caixa.
Para mais informações consulte a ficha de produto Filtragem ATEX.
Acondicionamento
- Vendido à unidade.
- Filtros a encomendar separadamente.
CLASSIFICAÇÃO EN
- Classificação EN 1886 de acordo com a Diretiva sobre Produtos de Construção 89/106/CE.
ATRAVANCAMENTOS E DIMENSÕES DOS FILTROS
Caixa para filtro L ou XL
Caixa para filtro XXL
CARACTERÍSTICAS CAIXA L
Duas configurações de filtragem possíveis:
- 1 nível: para filtros de bolsas ou diedros (com aro de 24 mm) ou multidiedros compactos (197, 292 ou 397 mm de profundidade – HE e CA).
- 2 níveis: montagem em série de filtros com espessura 48 mm (ME e HE) e de filtros com aro de 24 mm (bolsas ou diedros em HE ou CA).
Pesos

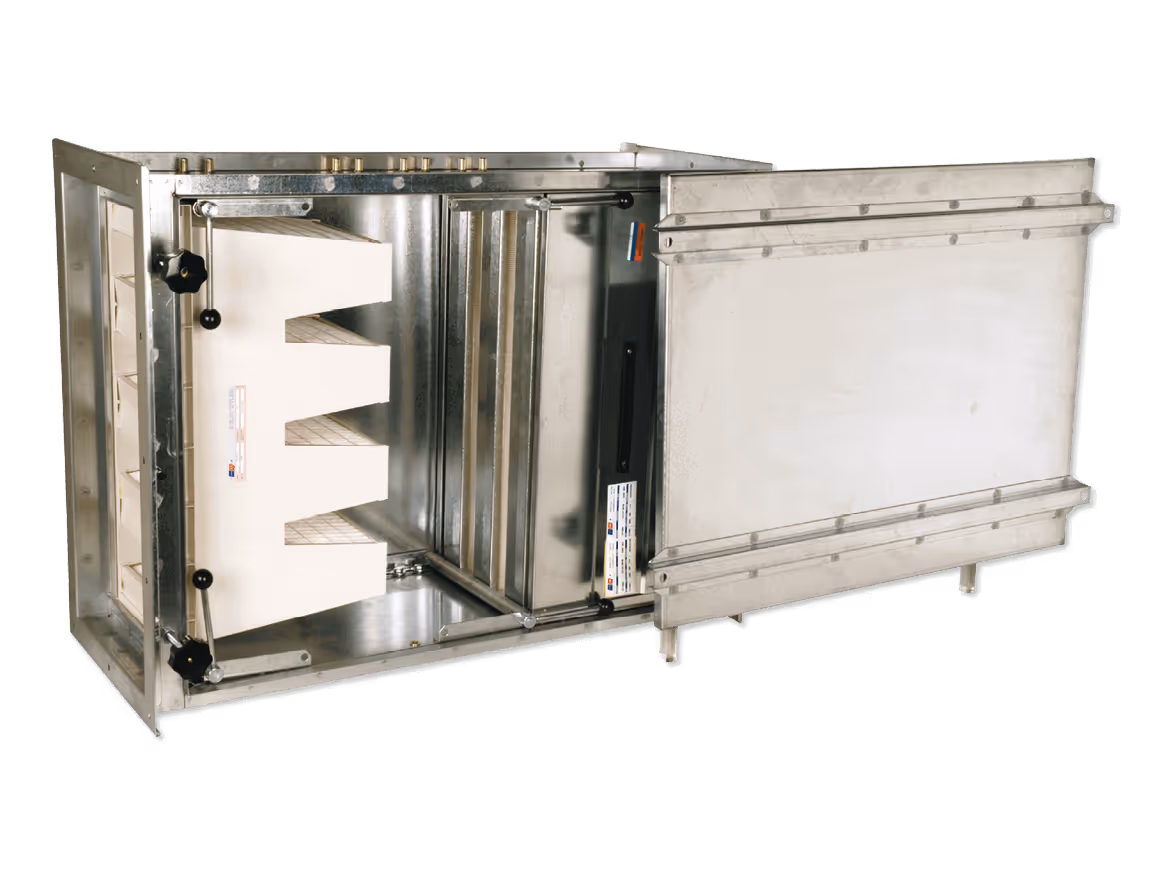

CARACTERÍSTICAS CAIXA XL
Duas configurações de filtragem possíveis:
- 2 níveis: montagem em série de filtros com espessura 48 mm (ME ou HE) e de filtros multidiedros compactos (197, 292 ou 397 mm de profundidade em HE ou CA).
- 3 níveis: montagem em série de filtros com espessura 48 mm (ME ou HE), de filtros com aro de 24 mm (diedros em HE ou CA) e de filtros multidiedros compactos (197, 292 ou 397 mm de profundidade em HE ou CA).
Pesos
CARACTERÍSTICAS CAIXA XXL
Apenas uma configuração de filtragem possível:
- 3 níveis: montagem em série de filtros com espessura 48 mm (ME ou HE), de filtros com aro de 24 mm (bolsas em HE) e de filtros multidiedros compactos (197, 292 ou 397 mm de profundidade em HE ou CA).
Pesos
CAIXA L
Configuração 1 filtro
Configuração 2 filtros
CAIXA XL

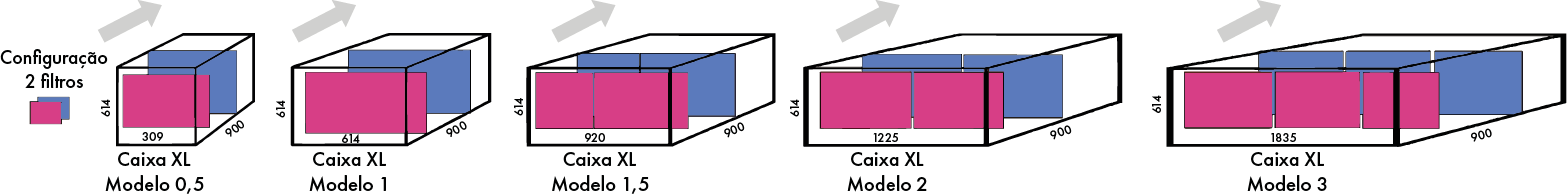

Configuração 2 filtros
Configuração 3 filtros
CAIXA XXL
Configuração 3 filtros
Acessórios de montagem no exterior
Viseira anti chuva (com grelha anti pássaro):
Versões aço galvanizado ou inoxidável.
Proteção anti chuva:
Versões em aço galvanizado ou inoxidável.

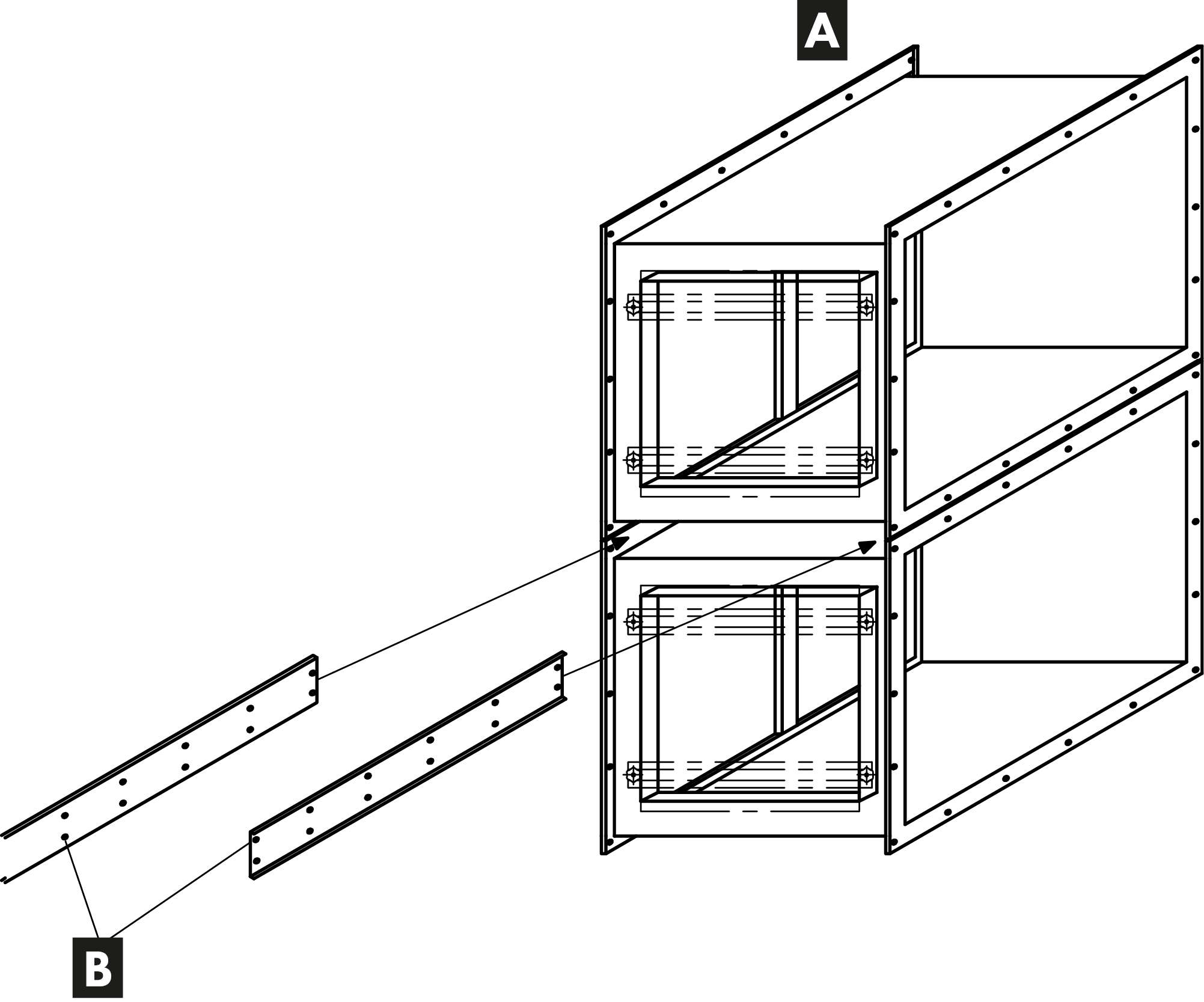

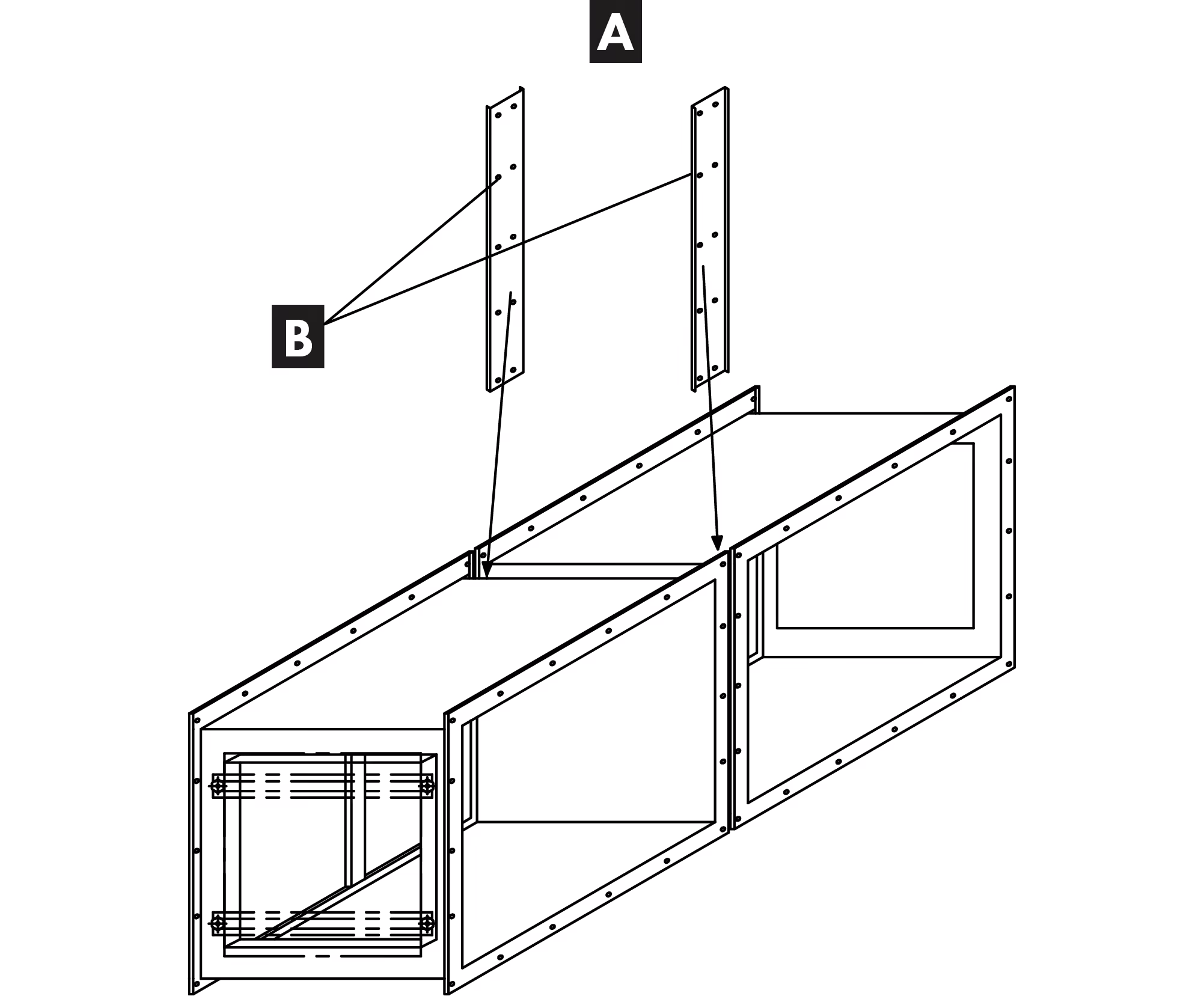

Montagem das caixas em bateria:
O kit de montagem apresenta-se sob a forma de 2 placas de fixação em aço galvanizado, com abertura roscadas e parafusos de fixação. Estas placas devem ser fixas na parte traseira dos aros das caixas em cada lado que se pretende juntar. As placas têm os comprimentos correspondentes aos diferentes modelos de caixa.
Dois tipos de montagem (ver esquemas seguintes):
Ligações a condutas circulares
Picagem plana
A jusante da caixa (versão em aço galvanizado ou inoxidável).
Picagem cónica
A privilegiar a montante da caixa (versão em aço galvanizado ou inoxidável).
Acondicionamento
À unidade.
