Vantagens
Estanquidade comprovada em laboratório: L1 em conformidade à norma
EN 1886.
Penetração local no plano da junta inferior a 0,01%.
Encaixe dos filtros simples e eficaz, sem ferramentas.
Permite o tratamento de zonas com classes de risco diferentes a partir da mesma unidade de tratamento de ar.
Gama
- 1 ou 2 níveis de filtros.
- Filtragem de muito alta eficiência, de alta eficiência ou de carvão ativado.
- Células de filtragem de tamanho 150 mm e 292 mm.
- Caudais máximos de 12000 m³/h (filtragem de muito alta eficiência e de alta eficiência) ou de 8400 m³/h (filtragem de carvão ativado).
- Permite montagem em série com a caixa L, XL e XXL.
Designação
Aplicação / Utilização
- Proteção dos filtros absolutos em difusão terminal.
- Insuflação e extração de ar não tóxico em salas brancas e blocos operatórios.
- Solução indicada para as indústrias farmacêutica, eletrónica, mecânica, entre outras, bem como para hospitais e laboratórios.
Construção / Composição
- Caixa em aço galvanizado (espessura 15/10°).
- Aros de ligação a montante e a jusante da caixa, espessura de 40 mm em toda a periferia.
- Furação para fixação à conduta com Ø 8 mm.
- Portas de acesso aos filtros equipadas com fechos de aparafusar em baquelite.
- Tomas de pressão para medição da colmatação dos filtros com Ø 7 mm.
Opções
- Construção em aço pintado lacado em epóxi.
- Construção em inox.
- Possibilidade de assemblagem em bateria através de ligações quadradas ou circulares e kits de fixação.
Acondicionamento
- Vendido à unidade.
CLASSIFICAÇÃO EN
- Classificação EN ISO 14644-1.

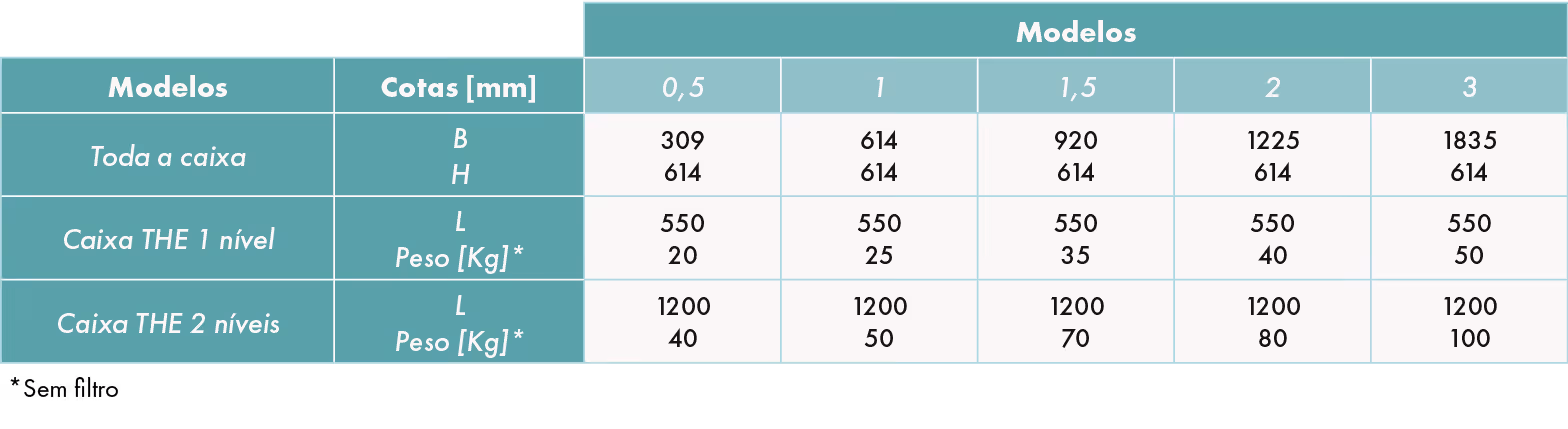

ATRAVANCAMENTOS
LIMITES DE UTILIZAÇÃO
- Se os ambientes filtrados forem fonte de contaminação nociva (nuclear, microbiológica, altamente tóxica, etc.), utilizar a caixa de segurança Bag In - Bag Out Sécur’Air®.

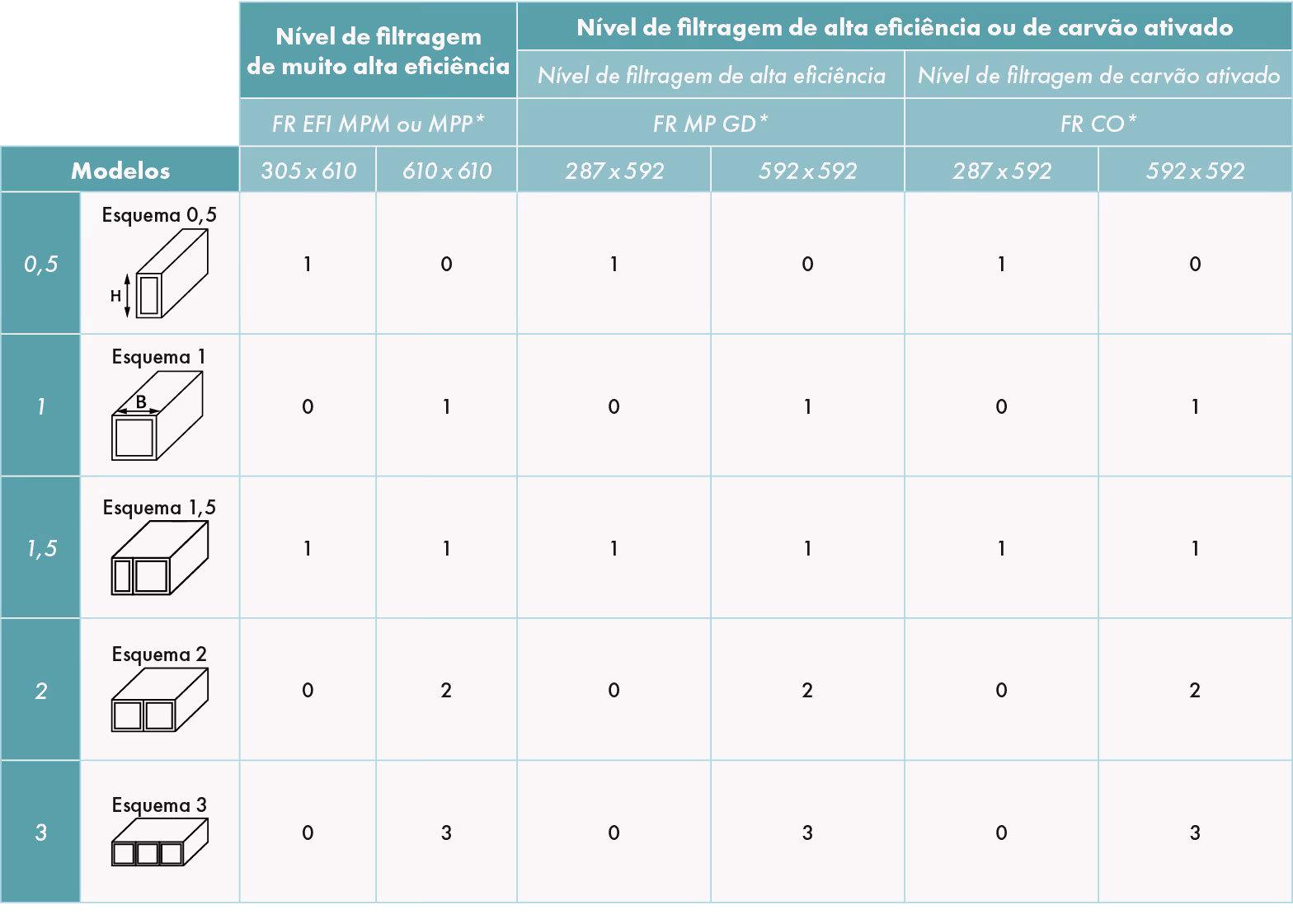

CARACTERÍSTICAS TÉCNICAS
Dimensões dos filtros a montar por caixa
PRINCÍPIO DE FUNCIONAMENTO

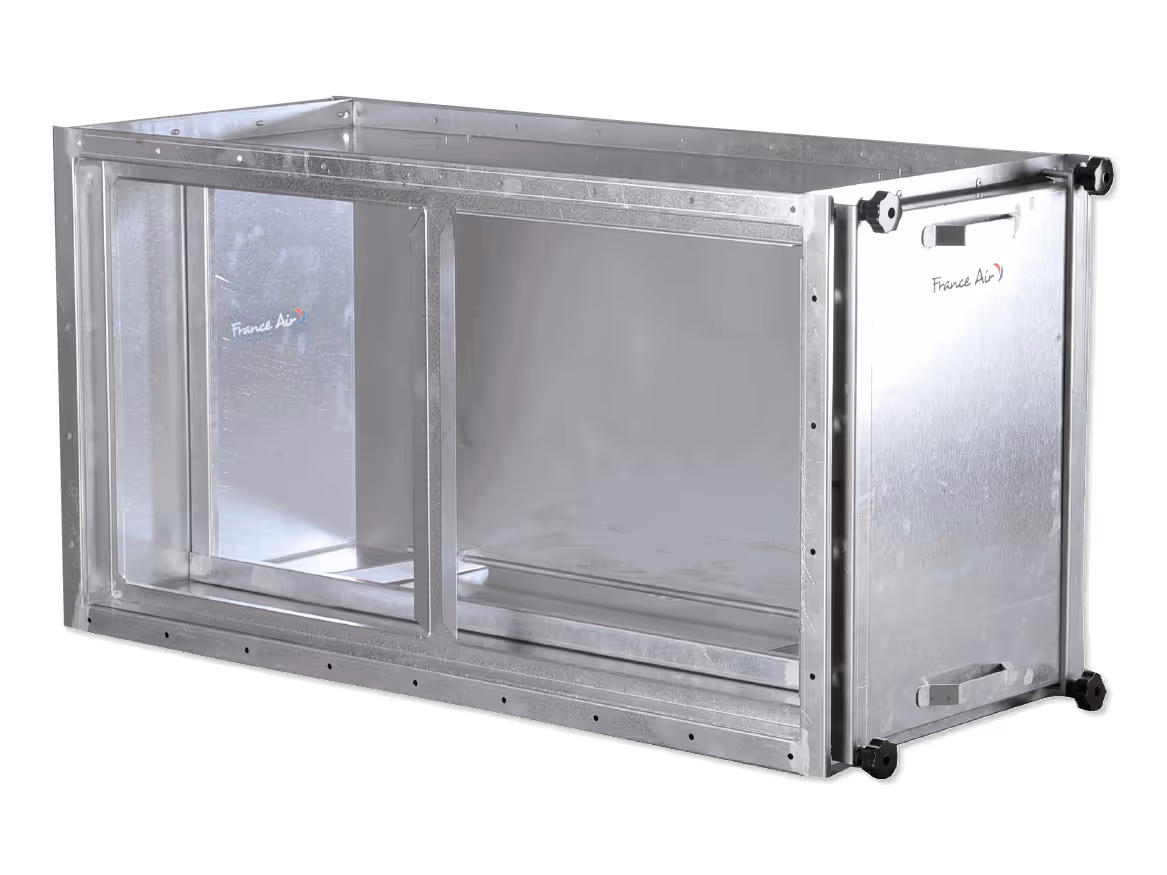

- A caixa THE foi especialmente concebida para aplicações em salas brancas industriais ou hospitalares. Esta solução integra filtros de muito alta eficiência (THE) associados (ou não) a filtros de alta eficiência (HE) ou a filtros moleculares para o tratamento de gases (carvão ativado).
Caixa THE com 1 nível de filtragem: filtro de muito alta eficiência
Caixa THE com 2 níveis de filtragem - HE: filtros de alta eficiência + filtros de muito alta eficiência
Caixa THE com 2 níveis de filtragem - CA: filtros de muito alta eficiência + filtro de carvão ativado
INSTALAÇÃO DA CAIXA THE®
- Montagem dos filtros: em calhas.
- Encaixe dos filtros: por sistema de came montado de origem, sem ferramentas.
- Acesso: através de porta de visita com fixação por fechos ergonómicos.
TABELA DE SELEÇÃO PARA UM NÍVEL DE FILTRAGEM
FR EFI MPP
Filtros de muito alta eficiência: E11, H13, H14.
Homogeneidade das velocidades do ar à saída do filtro.
Consulte AQUI a ficha de produto para mais informações.
FR EFI MPM
Filtro de muito alta eficiência: E11, H13, H14.
Indicado para caudais de ar elevados.
Forte capacidade de retenção: maior durabilidade.
Manípulo standard para uma extração mais fácil.
<spanclass=”text-nota”>Consulte AQUI a ficha de produto para mais informações.</span>
FR CO
Filtro de carvão ativado.
Elevada capacidade de adsorção.
Consulte AQUI a ficha de produto para mais informações.
FR MP GD
Filtro de alta eficiência: (ePM1 60% (F7) ou ou 85% (F9).
Indicado para caudais de ar elevados.
Consulte AQUI a ficha de produto para mais informações.
PST 12
Kit manómetro/pressóstato digital para medição e controlo.
Consulte AQUI a ficha de produto para mais informações.
