Canal’Air® C ECM

ventilador centrífugo de conduta com motor de baixo consumo

canal air c ecm canalair c ecm
No items found.
Ficha de Produto Versão PDF

Vantagens

Motor de baixo consumo com tecnologia ECM.
Compacto e de instalação fácil.
Caudal regulável por potenciómetro integrado de origem.
Compatível com todos os comandos Evolys® (comando à distância, caudal constante, pressão constante).

Gama

  • Composta por 8 modelos.
  • Ligações circulares de diâmetro 100 até 315 mm.
  • Caudal máximo até 2000 m³/h.

Designação

Aplicação / Utilização

  • Ventilação de ar limpo.
  • Utilização possível em insuflação ou em extração, com ou sem bateria
    (Systair® Cirec).
  • Instalação em qualquer ponto da rede de condutas.
  • Instalação em várias posições (suporte de fixação para montagem suspensa).

Construção / Composição

Envolvente:

Chapa de aço galvanizada.

Ligação por virolas circulares.

Ventilador:

Modelos C 100 até C 200 com abas em plástico.

Modelos C 250 até C 315 com abas em aço.

Equilibrado dinamicamente.

Montado diretamente no motor.

Motorização:

  • Motor EC (comutação eletrónica) com rotor exterior de alto rendimento.
  • Monofásico 230 V ~ 50/60 Hz.
  • IP 44, classe F.
  • Comando por sinal 0-10 V ou PWM.
  • Variação de velocidade eletrónica:
    Por potenciómetro integrado, através de sinal externo 0-10 V, por comando à distância Evolys® One, Touch ou Sens.
    Caixa de ligações IP 55, instalada no exterior da caixa com potenciómetro integrado para a regulação do caudal de 0 a 100%.

Opções

Acondicionamento

  • Vendido à unidade.

CONFORMIDADE ERP

  • O Canal’Air® C ECM é uma UVNR (unidade de ventilação não residencial) do tipo simples fluxo, equipado com motor ECM variável em velocidade.
  • O Canal’Air® C ECM encontra-se em conformidade às exigências do Regulamento UE n° 1253/2014.

ATRAVANCAMENTOS E PESOS

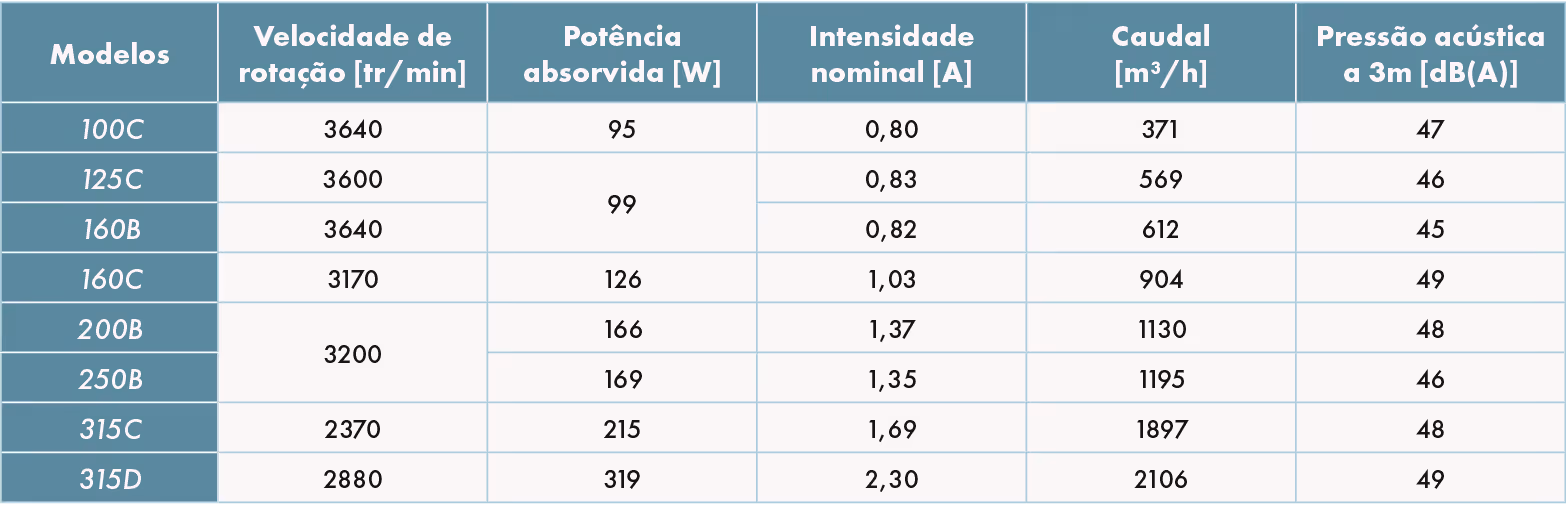

CARACTERÍSTICAS TÉCNICAS

LIMITES DE UTILIZAÇÃO

  • Instalação no interior apenas.
  • Temperatura máxima: 60º C.

INSTALAÇÃO DO VENTILADOR NA POSIÇÃO HORIZONTAL OU VERTICAL

  • Maior facilidade de instalação com suportes de fixação (acessório).

Maior facilidade de instalação com suportes de fixação (acessório)

CURVAS DE SELEÇÃO: SINAL DE COMANDO 10 V

Modelo 100C

Modelo 125C

Modelo 160B

Modelo 160C

Modelo 200B

Modelo 250B

Modelo 315C

Modelo 315D

As curvas de seleção aqui apresentadas são indicativas e poderão passar por alterações de acordo com a evolução da gama France Air: por favor consulte-nos para mais informações.

Systair® Cirec 2

Bateria elétrica circular.

Montagem apenas na descarga do ventilador.

Consulte AQUI a ficha de produto para mais informações.

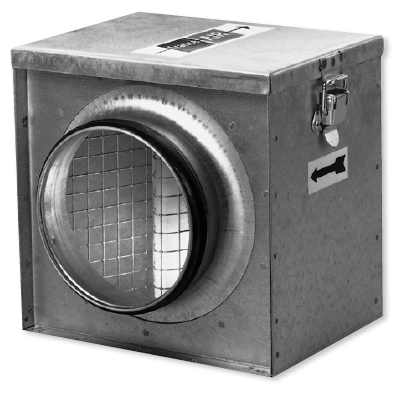

Caixa C

Caixa porta-filtro para conduta circular, em aço galvanizado.

Painel superior amovível para substituição do filtro (com aros de espessura 24 ou 48 mm).

Filtro ISO gravimétrico 65% (G4) - não incluído.

Consulte AQUI a ficha de produto para mais informações.

Comutador On-Off

Acessório elétrico para comando e regulação.

Intensidade de 20 A, até 3 velocidades, em caixa estanque IP 55.

Sem proteção contra as sobreintensidades.

Consulte AQUI a ficha de produto para mais informações.

Caixa disjuntora On-Off

Acessório elétrico para comando e proteção.

Disponível nas versões monofásica 230 V ou trifásica 400 V.

De 1 velocidade, com sinalização de posição, em caixa estanque IP 55.

Regulação da intensidade por magnetotérmico.

Paragem de funcionamento por bobine.

Consulte AQUI a ficha de produto para mais informações.

Junta flexível de ligação circular

Disponível nos diâmetros 160, 200, 315, 400 e 450 mm.

Acondicionamento: entregue em kit, com 2 abraçadeiras (9 mm de largura).

Grelha de proteção
Evolys® One - PWM

Comando do caudal de 0 - 100 % em ventiladores com motor EC.

Disponível nas versões 0-10 V ou PWM de longa distância.

Montagem encastrada ou em aplique, em caixa IP 54.

Aplicável, também, com variador de tensão ou de frequência equipados com entrada 0-10 V.

Consulte AQUI a ficha de produto para mais informações.

Evolys® Touch

Comando à distância tátil, visualização da velocidade através de LED.

Comando do caudal de 100 % em ventiladores com motor EC.

Montagem em aplique, em caixa IP 54.

Consulte AQUI a ficha de produto para mais informações.

Evolys® Sens

Comando para regulação de caudal de forma autónoma em ventiladores com motor EC.

Funcionamento através de sinal de entrada 0-10 V a partir de uma sonda de temperatura, CO2  ou de higrometria (será necessário adicionar uma sonda exterior).

Disponível na versão com sonda de temperatura integrada tipo PT1000.

Em caixa IP 54.

Consulte AQUI a ficha de produto para mais informações.

SELEÇÃO DOS ACESSÓRIOS ELÉTRICOS

<span class=”text-nota”>Seleção de toda a gama de acessórios no documento de tarifas.</span>
