Vantagens
Utilização em zonas com atmosferas explosivas 1 e 21.
Aplicável a gás (G) e ao pó (D).
Em conformidade com a Diretiva Europeia ATEX 94/9/CE (Decreto n.º 90-1010 de 19/11/1996).
Construção em aço inoxidável.
Gama
- 4 comprimentos: 2,1 m - 2,7 m - 3 m - 4 m.
- 2 diâmetros: 100 e 150 mm.
- Caudal: de 600 até 3000 m³/h.

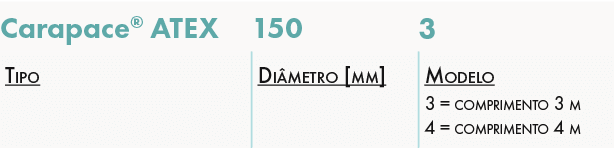

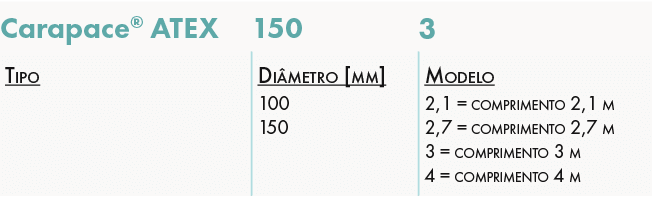

Designação
Aplicação / Utilização
- Aspiração em ambiente explosivo ATEX (fumos de soldaduras, gases, vapores, etc.).
- Grupo II (indústria de superfície):
ATEX Zona 1 (gás) ou Zona 21 (poeiras).
ATEX Zona 2 (gás) ou Zona 22 (poeiras). - Marcação CE Ex II2 G/D.
Construção / Composição
Bocal de aspiração:
- Chapa em aço inoxidável AISI 316.
Braço:
- Chapa em aço inoxidável AISI 316.
Articulações:
- Em conduta flexível anti estática.
- R < 106 Ohms.
- -20º C < T < 90º C.
- Ligação equipotencial através de fio de cobre: Junção entre as partes do tubo rígido e o painel de apoio do braço, para assegurar a ligação à terra do conjunto.
Suporte de fixação.
Opções
- Suporte de parede.
Acondicionamento
- Vendido à unidade.
CARACTERÍSTICAS TÉCNICAS
Esta solução é idêntica ao braço de aspiração Carapace® Evo exceto nos seguintes dados de motor:
- Tipo: AL - 200/E1
- Potência: 1,5 kW
- Intensidade: 3 A
- Alimentação: Tri 230/400 V
- Nível sonoro Lp: 75 dB (nível de pressão sonora do ventilador somente em dB, lida a 1,5 m do ventilador, em campo livre hemisférico, no caudal máximo, aspiração e retorno em conduta, com precisão de +/- 3 dB)
- Caudal: 1100 m³/h (caudal apresentado a título indicativo. O caudal do braço instalado depende da perda de carga de toda a rede).
LIMITES DE UTILIZAÇÃO
- O braço Carapace® ATEX pode ser utilizado para as zonas 1 (gás) e 21 (poeiras) ou para as zonas 2 (gás) e 22 (poeiras).
- Não utilizável na zona 0.
