registo corta-fogo circular com perda de carga reduzida
circe 4
ver modelos no stockplus
Ficha de Produto Versão PDF
Informações Complementares
.svg)
Vantagens
Certificado higiénico VDI 6022.
Pressão de ensaio de 500 Pa de acordo com EN 1366-2.
Alargada gama de dimensões.
Motorização com servomotor 24 ou 230 V ou com sistema evolutivo.
Estanquidade (EN 1751): classe C.
Perdas de carga e níveis acústicos reduzidos.
Mecanismo completamente fora do fluxo de ar.
Gama
Dimensões
- 14 modelos do diâmetro 100 até 800 mm.
Mecanismos
Térmico:
- Micro (DN 100 - 315)
- Evo A (DN 355 - 800)
Atuação remota (bobine):
- Evo T - com rearme manual
- Evo M - com rearme motorizado
Servomotor:
- S24 24V com retorno por mola
- S230 com retorno por mola
Toda a gama está equipada com início e fim de curso.

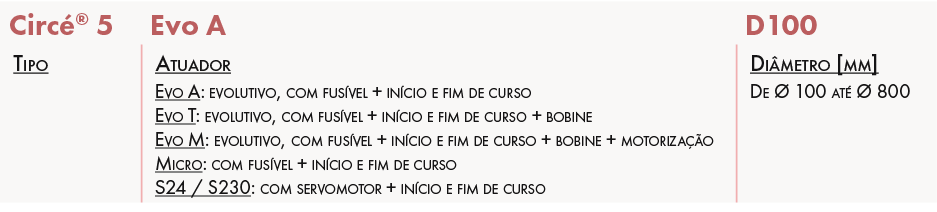

Designação
Aplicação / Utilização
- Restabelece a continuidade do grau corta-fogo no atravessamento de condutas numa parede ou laje em caso de incêndio.
Resistência ao fogo
Montagem na parede
Montagem em laje
Construção / Composição
Opções
Construção:
- Aço galvanizado, termolacado.
- Aço inox.
- Aço inox, termolacado.
ATEX:
Fusível térmico a 95º C
Acondicionamento
- Vendido à unidade.
ÁREA ÚTIL DE PASSAGEM E SECÇÃO
CARACTERÍSTICAS TÉCNICAS
Construção:
- Construção em aço galvanizado com lâmina em material refratário.
Estanquidade ao ar:
- Classe C (EN 1751).
Orientação do mecanismo:
- O eixo da lâmina do registo corta-fogo Circé® 4 pode ser orientado em qualquer posição, horizontal ou vertical.
Sentido do fogo:
- O sentido do fluxo de ar e o sentido do fogo são indiferentes.
Fusível térmico:
- Disparo automático a 70° C.
Bobina eletromagnética de disparo:
- Tensão 24/48 Vcc (corrente contínua).
- Mudança automática (24/48 V) sem switch na placa elétrica.
- Consumo de 1,6 / 3,5 W (bobine à rutura / emissão).
Motor de rearme:
- Tensão 24/48 Vcc (corrente contínua).
- Consumo 10 / 15 W ( 24 Vcc / 48Vcc)
Servomotor:
- S24: tensão 24 Vac ou 24 Vcc (corrente contínua ou alterna).
- Consumo (abertura / standby):
- DN 100 - 315: 2,5/0,8 W
- DN 355 - 630: 4,0/1,4 W
- DN 710 - 800: 7,0/2,0 W
- S230: tensão 230Vac (corrente alterna).
- Consumo (abertura / standby):
- DN 100 - 315: 3,5/1,1 W
- DN 355 - 630: 5,0/2,1 W
- DN 710 - 800: 8,5/3,0 W
ATRAVANCAMENTOS
Modelos de 100 até 315 mm
Modelos de 355 até 800 mm
INSTALAÇÃO DO REGISTO CIRCÉ® 4
- A instalação deve estar de acordo com os PV dos testes.
- Evite a obstrução da lâmina móvel pelas condutas conectadas.
- A classe de estanquidade ao ar é mantida se a instalação do registo for feita em conformidade com o manual de instalação.
- Temperatura de utilização: 60° C no máximo.
- Para aplicação unicamente no interior.
DISTÂNCIAS MÍNIMAS DE INSTALAÇÃO
CURVAS DE PERDA DE CARGA E NÍVEIS ACÚSTICOS
Diâmetro 100 - 315 mm
Diâmetro 355 - 800 mm
Kit bobine
Kit motor de rearme
Kit de montagem em gesso circular
