Vantagens
Soldadura contínua da envolvente da caixa: estanquidade e durabilidade garantidas.
Fixação dos filtros imediata e sem ferramentas (mecanismo com várias posições a ± 3 mm).
Sistema de fixação universal em painéis do tipo sandwich para uma montagem fácil.
Duas espessuras de filtros, de 66/68 e 110 mm, na mesma caixa.
Teste de estanquidade individual em fábrica.
Gama completa de difusores para salas brancas.
Compatível com outros filtros do mercado.
Gama

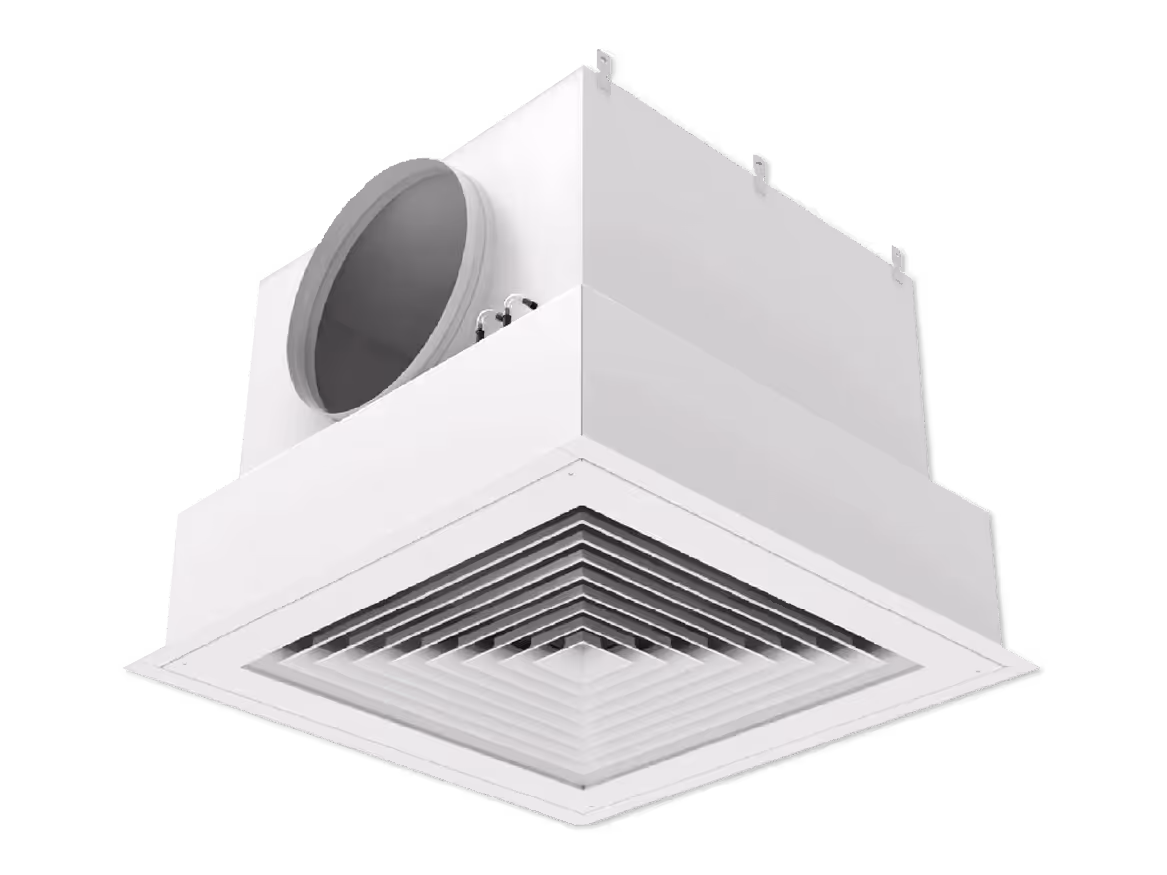

1 versão Clean Box® 3:
- Solução concebida para adaptar dois filtros de espessuras diferentes, 66/68 e 110 mm, oferecendo assim uma evolução do desempenho do filtro (caudais e perda de carga) sem substituição da caixa.
2 tipos de pleno:
- PDC: picagem superior circular.
- PLC: picagem lateral circular.
6 modelos de pleno:
- 3.3, 3.6, FP, 6.6, 9.6 e 12.6.
Difusores adaptáveis disponíveis:
- TP: chapa perfurada.
- TB: rotacional.
- TO: chapa de obturação.
- MCPF: malha quadrada porta-filtro
- 4D, 3D, 2D, 1D.

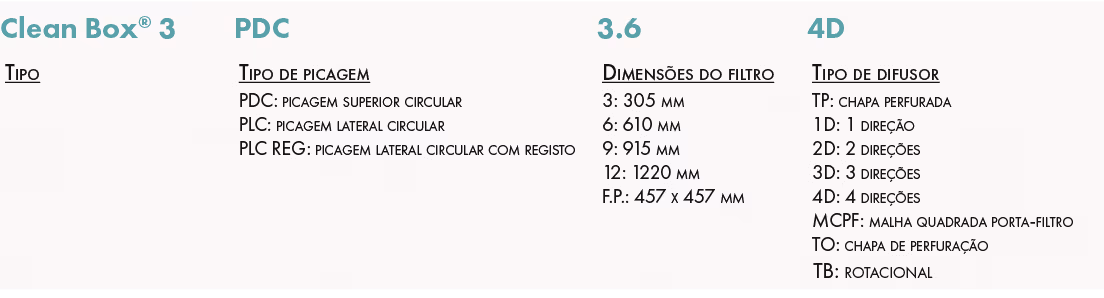

Designação
Aplicação / Utilização
- Filtragem terminal em salas bancas de risco, insuflação e retorno com fluxo não unidirecional.
- Caixa porta-filtros adequado para zonas classificadas de ISO 8 a ISO 6.
- Solução concebida para os requisitos das indústrias farmacêutica, agroalimentar, químicas, espaciais, entre outras.
Construção / Composição
Caixa:
- Caixa em chapa de aço a 15/10, pintada de branco RAL 9010, soldadura contínua.
- Sistema de fixação universal em painéis do tipo sandwich.
- Plano de junta de uma só peça no centro para garantir a estanquidade total.
- Fixação dos filtros sem ferramentas através de clipes automáticos.
- 4 tomas de pressão a 90° C, estanquidade garantida através de tubo transparente com diâmetro interno de 6 mm instaladas a montante / jusante para medir a colmatação do filtro a partir da sala.
- O sistema permite a injeção de aerossol para os testes de integridade no local.
Difusores:
- Difusores nos rebordos periféricos da caixa (aço pintado a branco RAL 9010).
- Grelha MCPF e chapa de obturação de apoio com junta (aço pintado a branco RAL 9010).
- Filtros de insuflação:
- Para as caixas X.X.66/110: FR EFI MPL e MPP (mini plissado, H14 e U15).
Filtros de retorno:
- 1º nível (a inserir na grelha MCPF): ISO gravimétrico 70-75% (FR SPG - G4), ePM10 65% ou ePM1 60% (FR MPC - M6 ou F7).
- 2º nível (a fixar na caixa): ePM1 60% (F9), E11 e H14.
Opções
- Fecho do difusor por sistema Push Pull.
- Possibilidade de picagem de 315 mm para os modelos 9.6 e 12.6.
- Sistema de fixação para painéis tipo sandwich.
Acondicionamento
- Vendido à unidade.
PRÍNCIPIO DE FUNCIONAMENTO
- Caixa para filtro THE, especialmente concebida para aplicação em salas brancas da indústria farmacêutica.
- A robustez e o sistema de fecho eficiente garantem a elevada qualidade exigida em salas esterilizadas.
- A integração de filtros de diferentes espessuras permite a modificação dos caudais de uma instalação existente ou reduzir o consumo de energia através da integração de filtros mais espessos.
ATRAVANCAMENTOS E PESOS

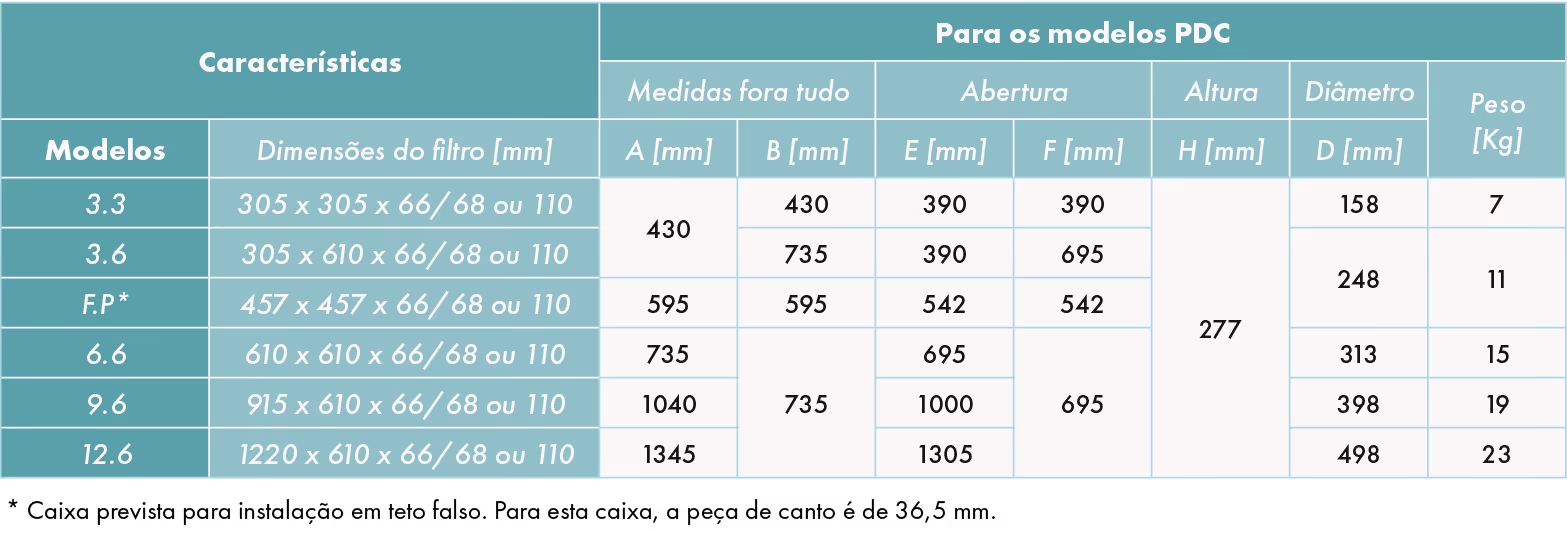

Modelo PDC
No caso de uma picagem na parte superior da caixa:
- Dimensões da abertura = dimensões da caixa + conjunto da abertura x 2.
- Recomenda-se um conjunto da abertura de 10 mm de cada lado.

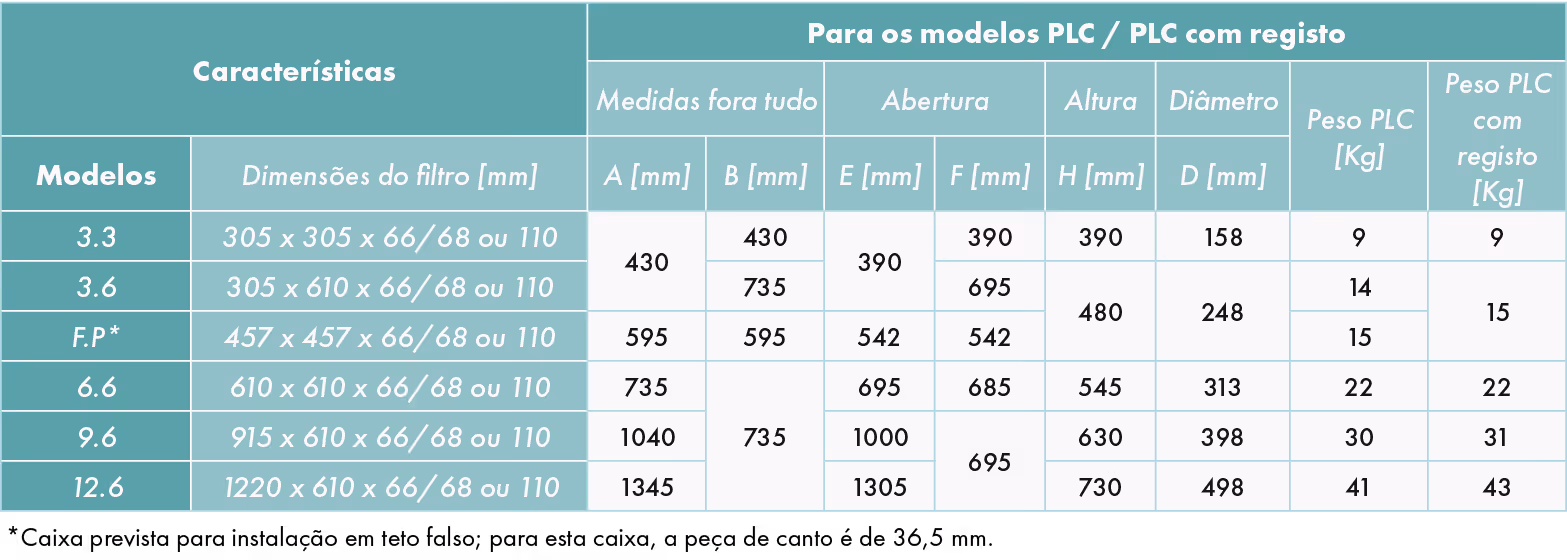

Modelo PLC
Modelo PLC com registo
No caso de uma picagem na parte superior da caixa:
- Dimensões da abertura = dimensões da caixa + conjunto da abertura x 2.
- Recomenda-se um conjunto da abertura de 10 mm de cada lado.
SELEÇÃO DE DIFUSOR
Seleção do Clean Box® 3 insuflação ou retorno:
- Os valores abaixo têm em conta os limites de utilização dos filtros (caudal nominal de utilização) e do conjunto pleno+difusor (NR inferior a 40).
Seleção do Clean Box® 3 em retorno:
Com grelha MCPF
Difusores de teto

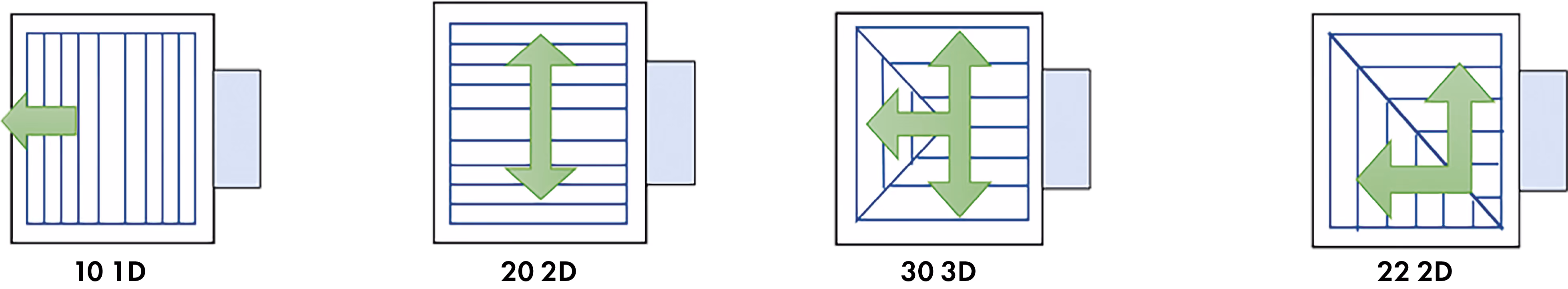

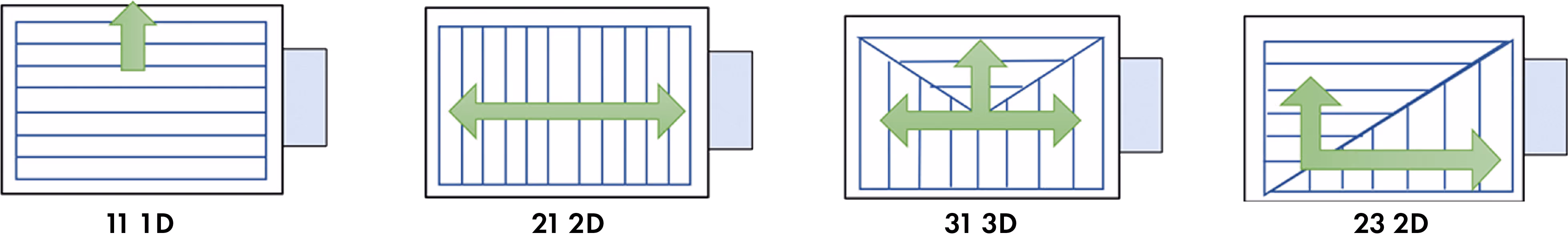

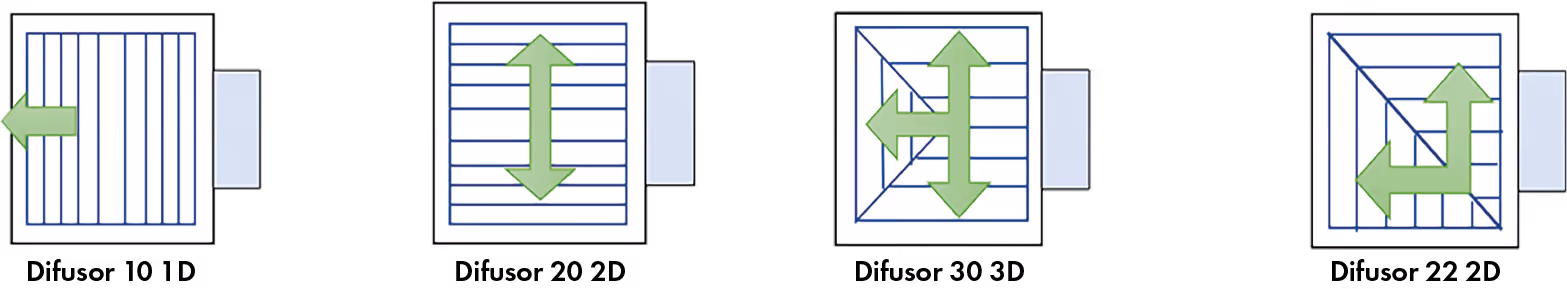

Difusores de 4, 3 ou 2 direções

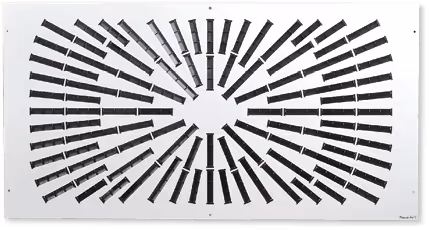

Difusor rotacional regulável TP
Difusor de chapa perfurada TP
Chapa de obturação TO

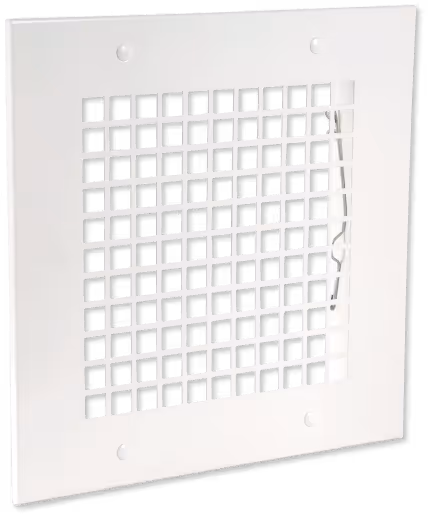

Grelha MCPF
Grelha de malha quadrada porta-filtro.
