Clean'Air
filtros eletrostáticos
Informações Complementares
.svg)
Vantagens
Filtragem de elevada eficiência (partículas 0,01 a 10 μm).
Perdas de carga reduzidas (abaixo de 90 Pa).
Eficiência até 98%, segundo a norma EN 779:2002, por laboratório independente.
Célula de elevado comprimento.
Placas ionizadoras em inox: não têm filamentos de tungsténio (maior eficiência e redução do risco de se danificarem).
Isoladores cerâmicos de elevada dimensão e fora do fluxo de ar (robustez e boa capacidade de isolamento).
Custo de exploração reduzido: manutenção simples, sem consumíveis.
Instalação simples.
Possibilidade de integrar sistema de lavagem.
Possibilidade de associar módulo de carvão ativado para tratamento de odores.
Gama
- Filtro para rede de conduta - série Clean’Air.
- Monofásico 230 V - 50 Hz.
- Caudais: de 2500 até 25000 m³/h.
Célula de filtragem:
- Série 2500 com 1 célula de filtragem.
- Série 5000 com 2 células de filtragem.
- Série 7500 com 3 células de filtragem.
- Série 10000 com 4 células de filtragem.
- Série 15000 com 6 células de filtragem.
- Série 20000 com 8 células de filtragem.
- Série 25000 com 10 células de filtragem.
Designação
Aplicação / Utilização
- Captação das partículas de pequenas dimensões (0,01 a 10 μm).
- Cozinhas de restaurantes, bares, take-aways, hotelaria, cantinas, cafés e indústria alimentar.
Construção / Composição
Pré-filtro e pós-filtro:
- Malha metálica em alumínio, eficiência G2.
Célula ionizador/coletor:
- Placas robustas em dentes de serra em inox AISI 304.
- Tensão ionizador: 12 kV.
- Tensão coletor: 6 kV.
- Consumo por célula de 50 W.
- Célula em alumínio.
- Comprimento: 355 mm.
Caixa:
- Construção em chapa de aço galvanizado com 1,5 mm de espessura.
Acabamento:
- Pintura epóxi a pó RAL 5005.
Isolamento:
- Alta tensão cerâmico, situado fora do fluxo de ar.
Opções
- Filtros de choque em pré-filtragem (em vez do filtro de malha metálica).Séries especiais para caudais superiores a 25000 m³/h, sob pedido.
- Módulo de lavagem automática, sob pedido.
- Módulo de carvão ativado para tratamento de odores (consulte o ponto Acessórios para mais informações).
Acondicionamento
- Vendido à unidade.
- Entregue em palete.

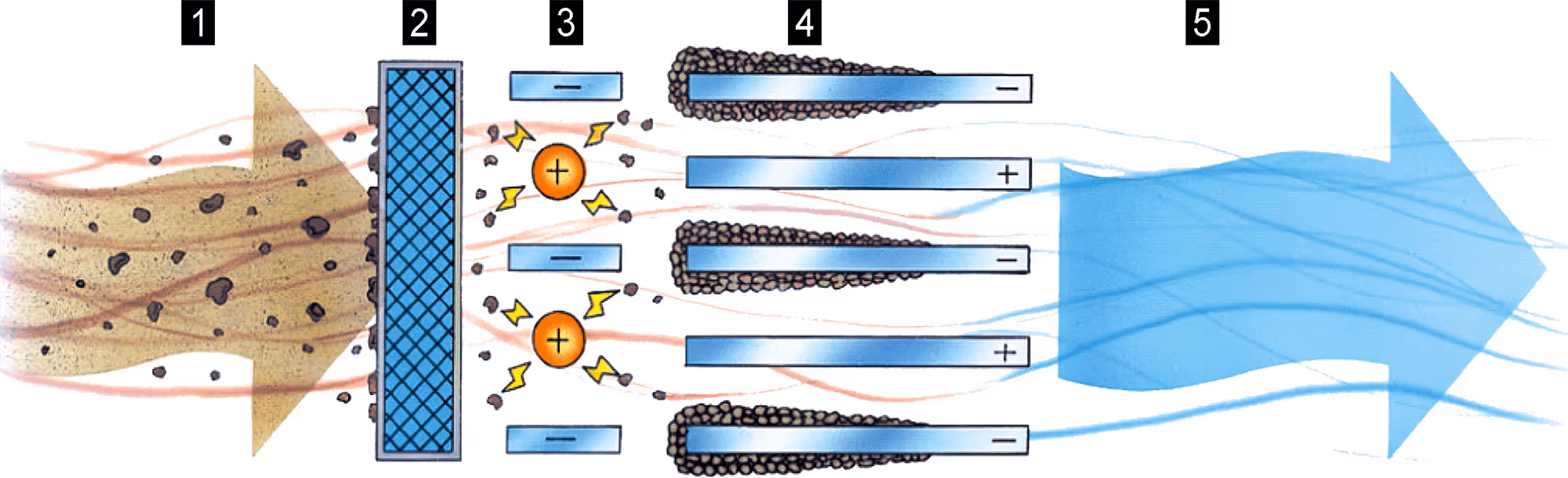

PRINCÍPIO DE FUNCIONAMENTO
- O ar poluído é introduzido no filtro eletrostático por um ventilador.
- O pré-filtro lavável retém as partículas maiores.
- O ionizador de alta tensão carrega todas as partículas no fluxo de ar.
- As partículas carregadas são enviadas para as placas do coletor ligadas à massa. Essas partículas sólidas depositam-se nas placas até à limpeza (por lavagem ou outros meios). As partículas líquidas escorrem e deixam o filtro através de um sifão.
- O pós-filtro melhora a distribuição de ar e capta igualmente toda a matéria aglomerada que se desagregue acidentalmente do coletor.
ATRAVANCAMENTOS
LIMITES DE UTILIZAÇÃO
- Temperatura máxima: 60° C em funcionamento contínuo.
- Produtos de filtragem compatíveis com a filtragem eletrostática.

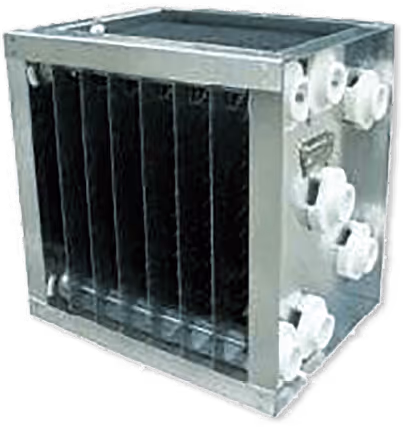

SISTEMA DE LIMPEZA
- Limpeza fácil devido à célula individual que agrupa ionizador e coletor.
CÉLULA IONIZADOR/COLETOR
- O sistema de placas de ionização em aço inox é mais eficiente e resistente que os sistemas com fios de tungsténio.
- Isolador cerâmico de grandes dimensões
- Ionizador do tipo lâmina em inox

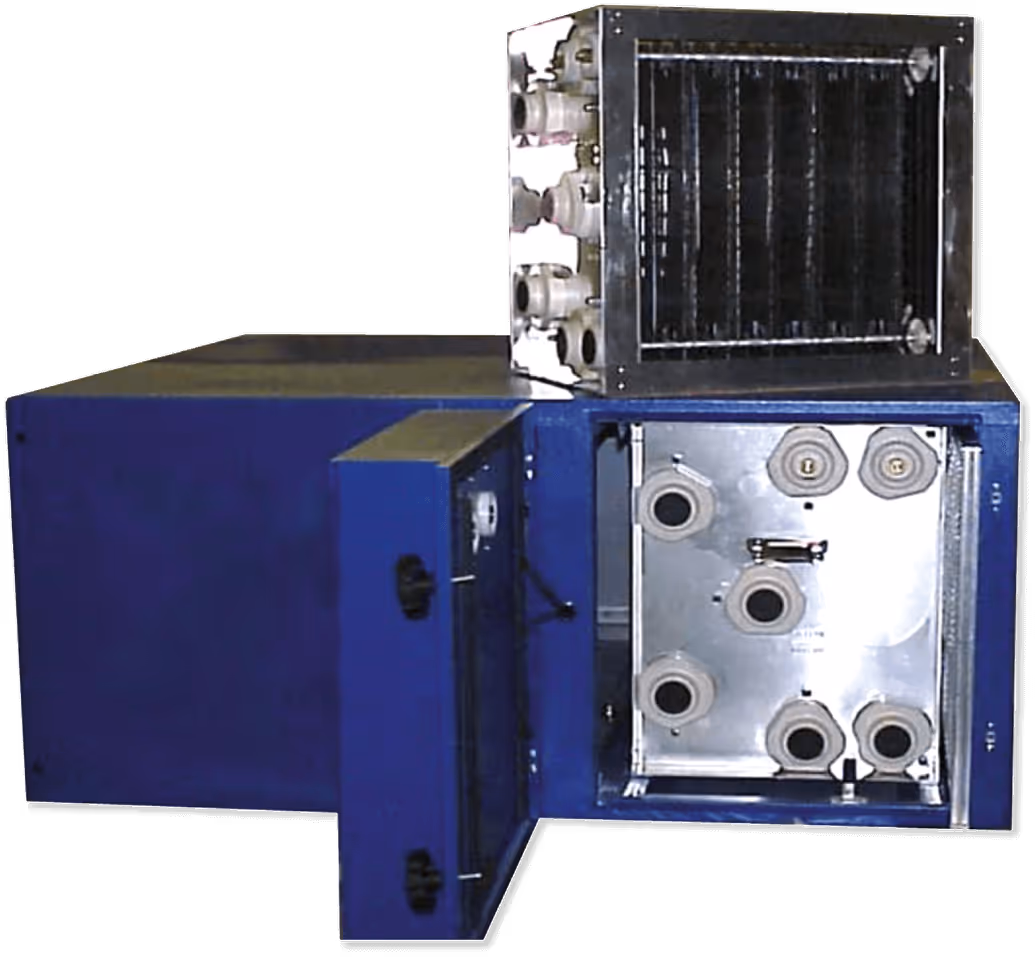

ORIENTAÇÃO DO FLUXO DE AR
- Aquando da encomenda especificar a orientação do fluxo de ar em relação à porta de acesso.
INSTALAÇÃO
Filtro Clean’Air:
- Possui aros de suspensão para fixação em zonas elevadas.
- Possui um dreno para evacuação dos óleos.
- Pode ser instalado em paralelo para caudais elevados.
- Pode ser instalado em série para uma melhor qualidade de filtragem.
- Para a instalação no exterior deverá ser utilizado um teto de proteção à intempérie.
MANUTENÇÃO
Os poluentes fluidos, como as partículas de óleo:
- Escorrem ao longo das placas;
- São evacuados por uma ligação a sifão;
- Podem ser recuperados e reciclados.
- O coletor é limpo com ar comprimido, com água ou por imersão, com um detergente.

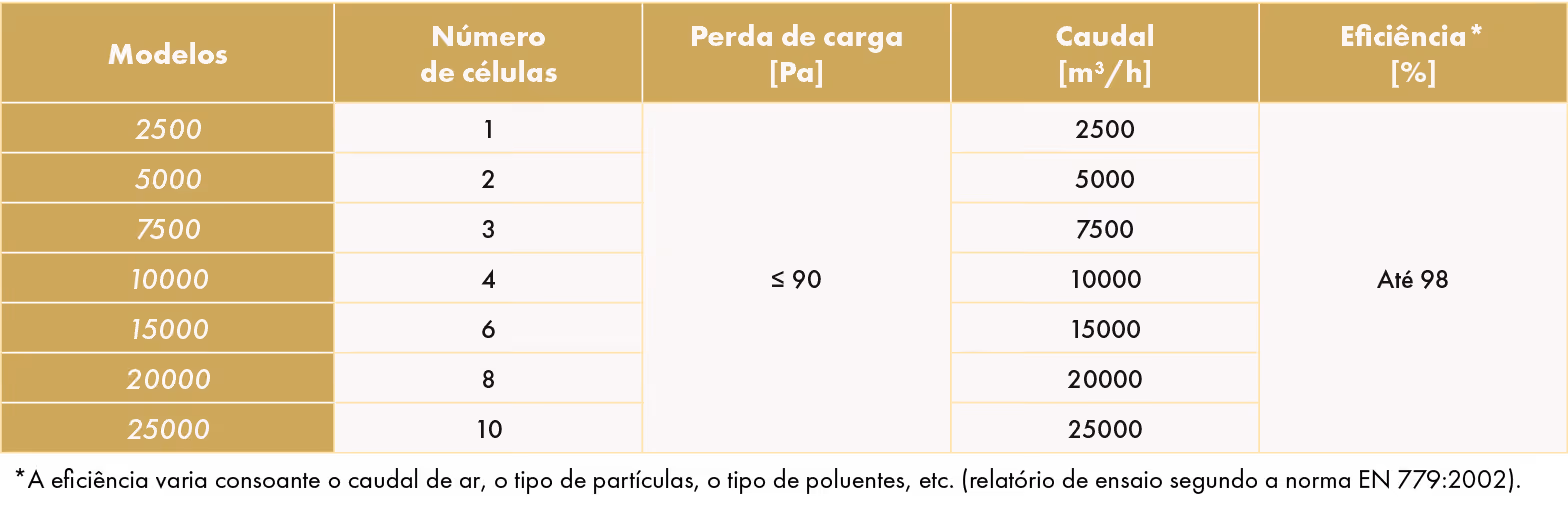

TABELA DE PRÉ-SELEÇÃO PARA CLEAN’AIR
Módulo de carvão ativado MCarb para o tratamento de odores

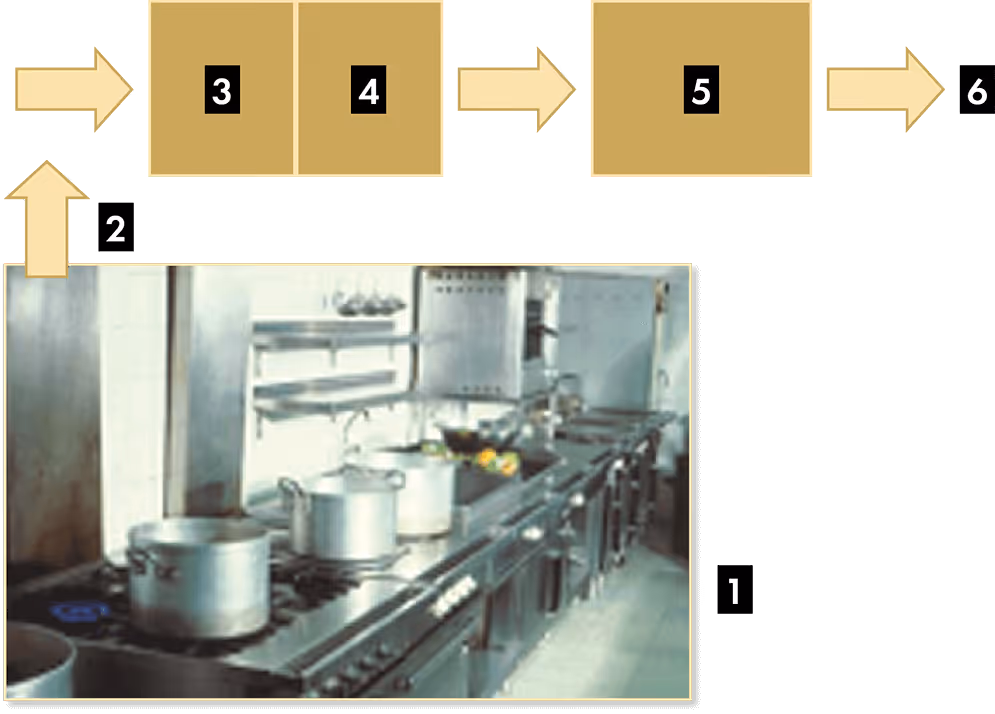

Princípio de funcionamento: o módulo de carvão não está equipado com filtro de gorduras. Este não pode ser instalado sem proteção contra contaminação de gorduras / partículas, proporcionada pelo filtro eletrostático da série Clean’Air.
Construção/composição: caixa em aço com pintura a pó RAL 5005, com painéis laterais de acesso. O módulo pode ser invertido, não tendo que definir acesso pelo lado direito ou esquerdo. Célula de carvão ativado recarregável, com teor especial para lidar eficazmente com odores de comida ou confeção alimentar.

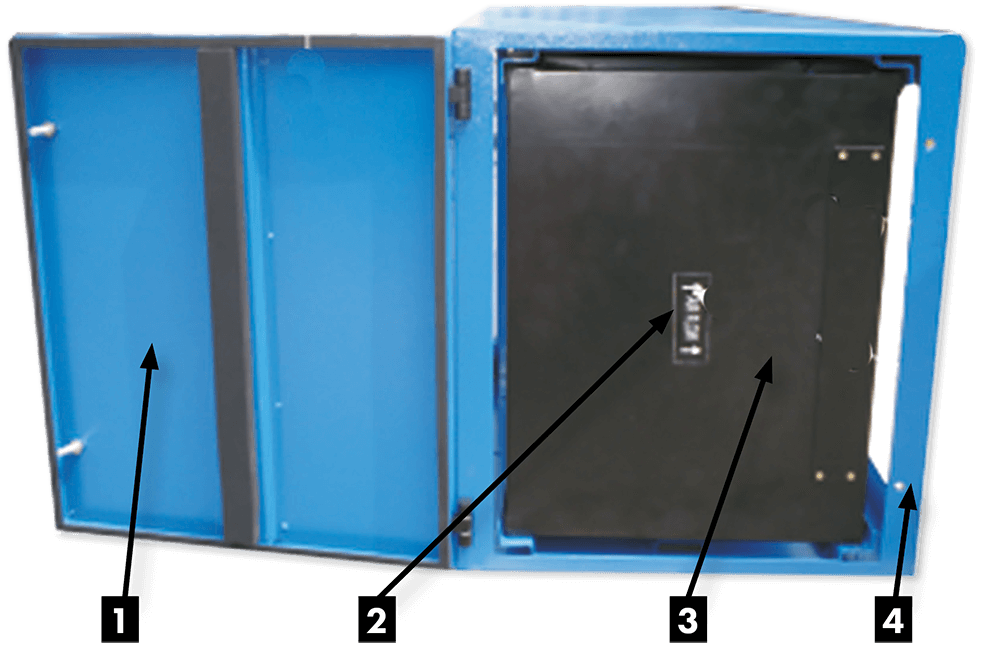

Manutenção: a manutenção regular de todo o sistema é aconselhada de modo a garantir a performance do mesmo. Substituição do carvão ativado, dependendo do grau de contaminação a que for submetido (sistema recarregável).

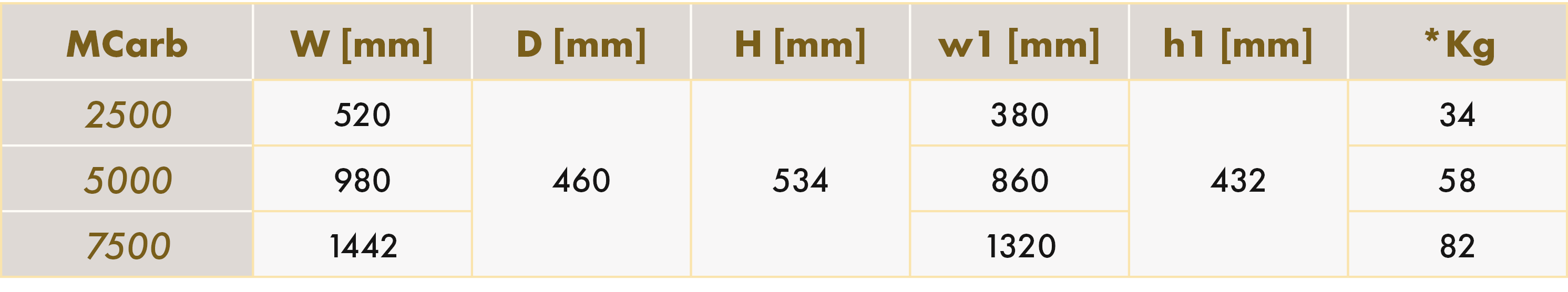

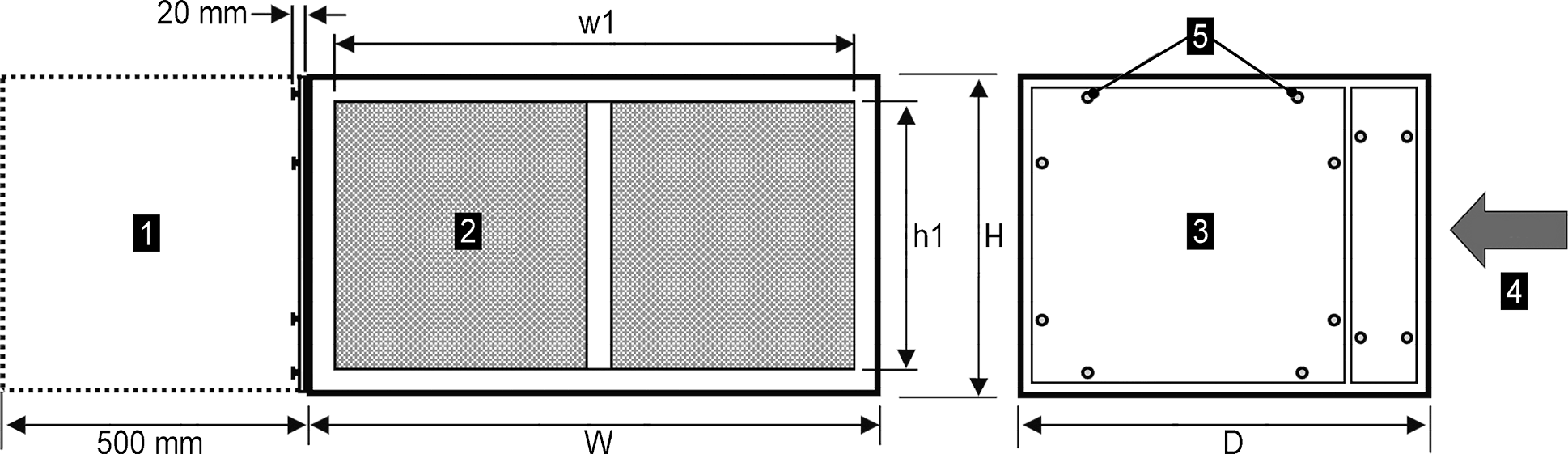

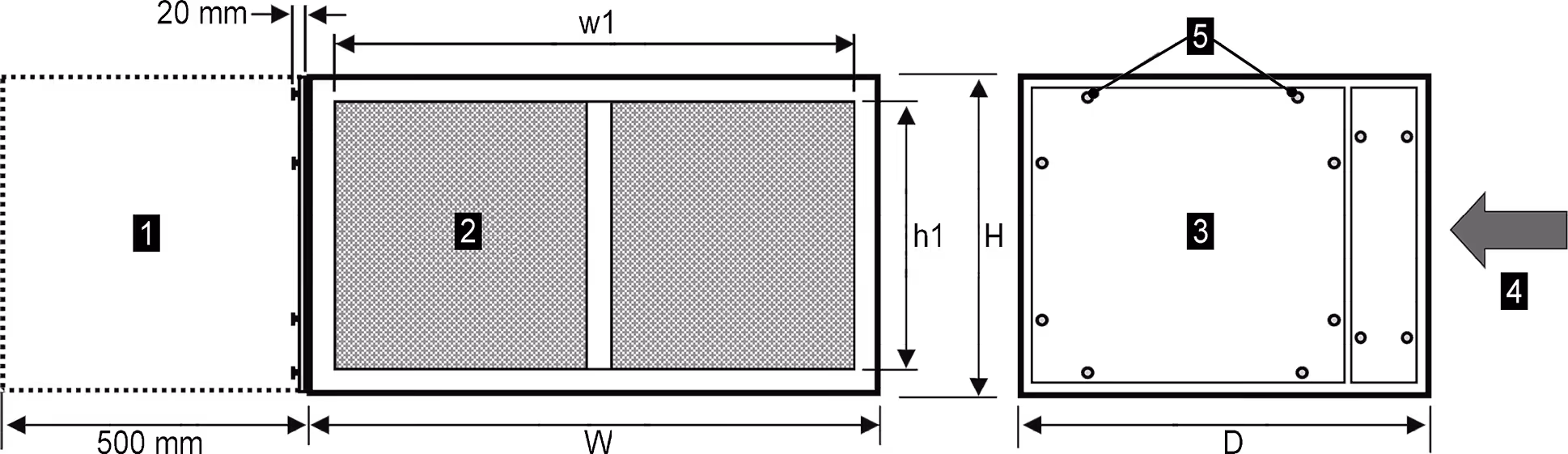

Atravancamentos
Seleção: resistência ao fluxo do ar: aproximadamente 160 Pa. Módulo carvão concebido para ser utilizado com o filtro eletrostático Clean’Air sendo acoplado diretamente.
Módulo de lavagem automática
Para acoplar a filtro eletrostático da série Clean’Air.
Para redução das operações de limpeza e manutenção das células.
Módulo com injetores para lavagem das células com solução de água + detergente.
Será dotado de armário que controla toda a operação.
Por favor consulte-nos para mais informações.
Consulte-nos para mais informações sobre os filtros eletrostáticos Clean'Air.
