Vantagens
Em conformidade à norma NF S90-351 (revisão 2013).
Módulo Plug&Play: instalação direta com ligação apenas ao ar novo.
Solução concebida para as exigências específicas dos quartos hospitalares e zonas de circulação; baixo nível sonoro.
Ideal para projetos de renovação: custos e tempo de instalação reduzidos.
Estrutura estanque com registo de confinamento para impedir a contaminação das redes aquando das operações de manutenção (como opção).
Gama
- 2 modelos: HD (1330 mm) e Slim (720 mm).
- 2 configurações possíveis: versão em linha e versão em ângulo.
- Módulo de recirculação possível até 100% do caudal (sob reserva de entrada de ar novo de 6 vol/h para um ∆P de 15 Pa ± 5 Pa).

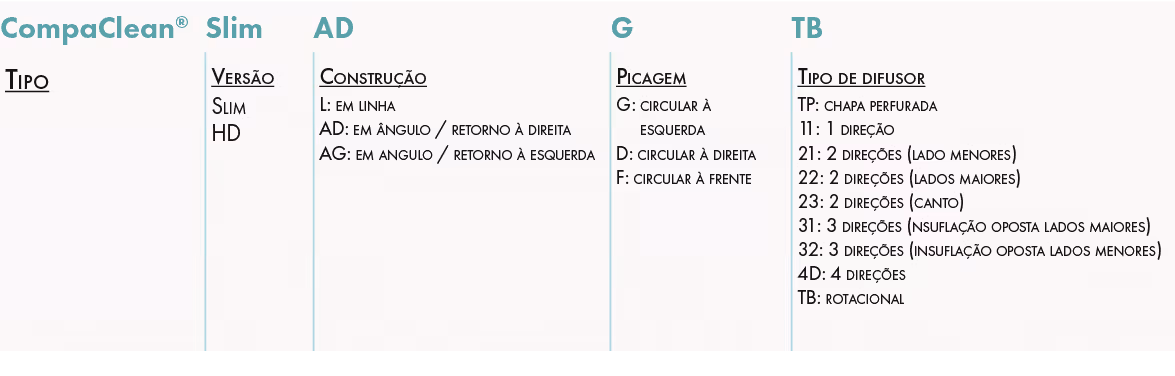

Designação
Aplicação / Utilização
- Edifícios com elevadas exigências higiénicas e de qualidade do ar interior, sobretudo no setor hospitalar.
- Classes ISO 7 e ISO 8.
- Tratamento das necessidades específicas das zonas classificadas com risco 2 ou 3, fluxo não unidirecional: quartos de hospital, salas de recobro pós-operatório, salas de urgência, zonas de circulação em blocos operatórios.
Construção / Composição
Unidade monobloco:
- Construção em aço pintado RAL 9010, com tratamento acústico por painéis específicos.
- Módulo de recirculação com moto-ventilador EC.
Filtro na insuflação:
- Filtro da gama FR EFI, com aro em perfil de alumínio anodizado (papel em microfibra de vidro, mini plissado).
- Grelha de proteção do filtro em metal lacado a branco.
- Filtros testados em conformidade à norma EN 1822, de eficiência H14 (99,99 % MPPS).
Filtro no retorno:
- Filtro mini plissado compacto do tipo FR MPC, de eficiência ePM10 65% (M6) ou ePM1 60% (F7) em conformidade à norma ISO 16890.
Opções
- Cor: outros RAL.
- Caixa em inox.
- Instalação vertical.
- Varias picagem de ar novo.
- Bateria de arrefecimento ou aquecimento.
- Bateria de água disponível apenas para os modelos HD.
- Possibilidade de montar a caixa de regulação no pleno lateral.
- Regulação integrada.
- Registo de confinamento.
Acondicionamento
- Vendido à unidade.
PRINCÍPIO DE FUNCIONAMENTO
- CompaClean® é um monobloco ideal para ambientes de risco 2 ou 3 em unidades de saúde. Inclui uma conexão para admissão de ar novo e uma unidade de ventilação para reciclagem até 100% da insuflação.
ATRAVANCAMENTOS
CompaClean® Slim
CompaClean® HD

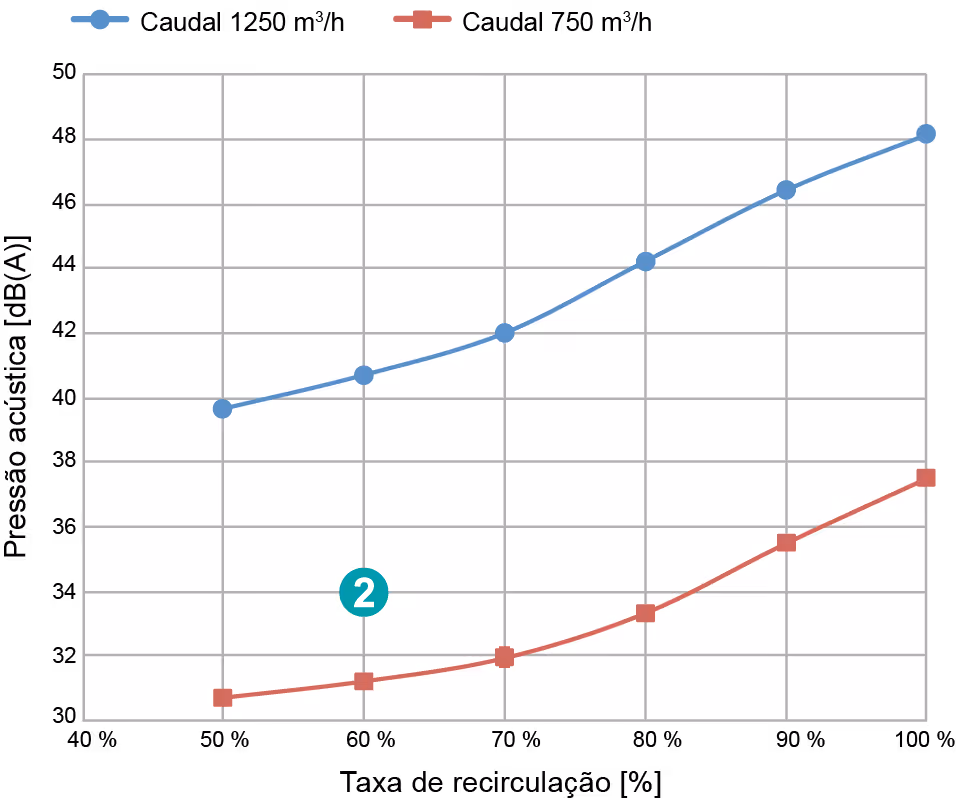

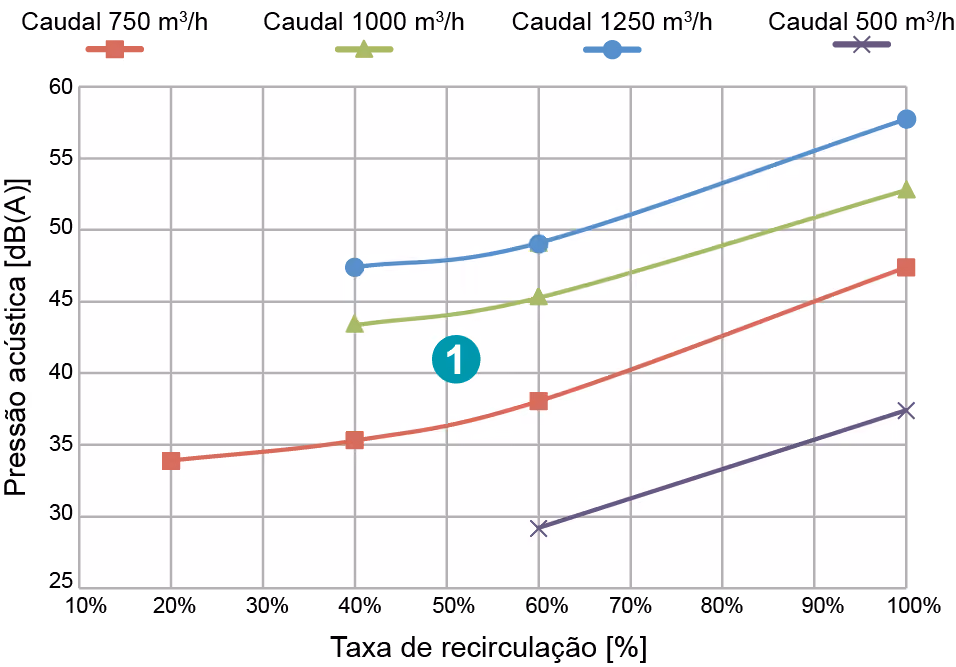

CURVAS DE SELEÇÃO
Pressão acústica em função da taxa de recirculação
CompaClean® Slim
CompaClean® HD
Exemplo de seleção:
Hipóteses:
- Quarto de 20 m², altura 2,5 m
- Caudal pretendido de 15 vol/h, ar novo de 300 m³/h.
Cálculo:
- Volume da divisão V = 20 x 2,5 - 50 m³/h
- Caudal de insuflação: Qs = 15 x 50 - 750 m³/h
- Taxa de recirculação: taxa r = (Qs-Qan)/Qs - 60%
Seleção das curvas:
- 38 dB(A) para modelo SLIM.
- 31 dB(A) para modelo HD.
Modelos dos difusores e filtros:
