Vantagens
Gestão de 2 caudais.
Funciona em tudo ou pouco através de uma válvula controlada por um motor elétrico.
Caudal determinado por uma margem de pressão entre 50 e 250 Pa para o fluxo mínimo e entre 60 e 250 Pa para o fluxo máximo.

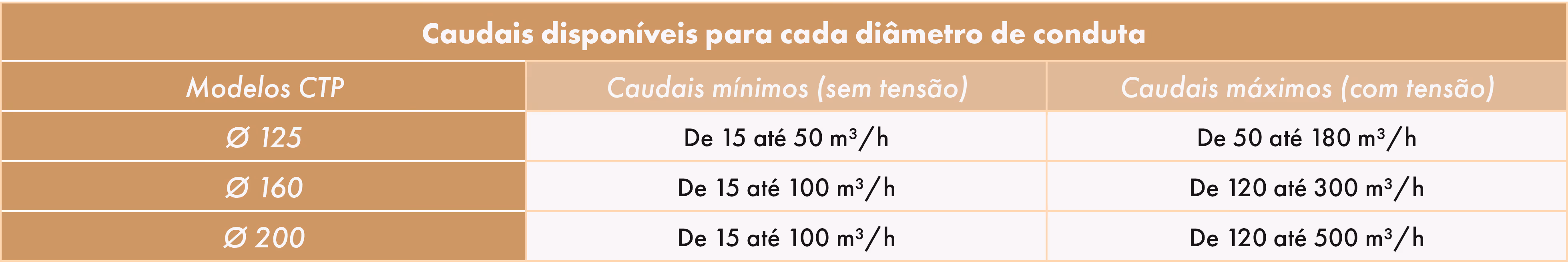

Gama
- 1 modelo: tudo ou pouco (TP).
- Diâmetros nominais: de 125 a 200 mm (125, 160 e 200 mm).
Designação
Aplicação / Utilização
- Gestão de 2 caudais (mínimo/máximo).
- Utilização em ventilação modular no setor terciário.
- Na posição fechada (sem tensão), o fluxo de ar passa pelo regulador instalado na válvula de ar para obter um caudal nominal 1.
- Na posição aberta (com tensão), o fluxo de ar passa pelo segundo regulador instalado a montante da lâmina para obter um caudal nominal 2.
Construção / Composição
- Estrutura e lâmina em plástico, juntas em aço galvanizado.
- Motor elétrico; bornes incluem acessório de proteção.
Opções
Acondicionamento
- Vendido à unidade.
LIMITES DE UTILIZAÇÃO
- Pressão de funcionamento: ≤ 250 Pa.
- Temperatura máxima de utilização de 60° C.
CARACTERÍSTICAS TÉCNICAS
- Alimentação: 230 V (24 V como opção).
- Tempo de resposta à abertura e ao fecho: 8 s.
INSTALAÇÃO DO REGISTO CTP
- Por razões de segurança, incluir um disjuntor fase + neutro 1A.
- Ligar o cabo à caixa de conexão instalada perto do registo.
