Ficha de Produto Versão PDF
Informações Complementares
.svg)
Vantagens
Sistema termostático: passagem da posição verão para a posição inverno (e vice versa) automaticamente.
Sem ligação elétrica.
Otimização do conforto através do ajuste automático do cone de difusão.
Gama
- Dimensões limite de fabrico: 160 mm / 500 mm.
- Caudais indicativos de 100 até 5000 m³/h (tabela de seleção).
Designação
Aplicação / Utilização
- Edifícios com muitos difusores a regular ou de difícil acesso.
- Difusor circular com cone central ajustável, indicado para difusão horizontal ou vertical.
- Solução ideal para aquecimento e climatização de espaços do setor terciário (escritórios, lojas, etc.).
Construção / Composição
- Cones centrais amovíveis em alumínio.
- Acabamento disponível: alumínio pintado a branco RAL 9003 mate.
Opções
- Outras cores RAL.
DAP 03 Réactil:
- Difusor com sistema termostático em placa para painel de teto falso de 595 x 595 mm.
- 4 dimensões disponíveis de Ø 160 mm até 315 mm, pintado a branco RAL 9010.
Acondicionamento
- Vendido à unidade.
MODO VERÃO, CAUDAL DE AR FRIO
Arrefecimento

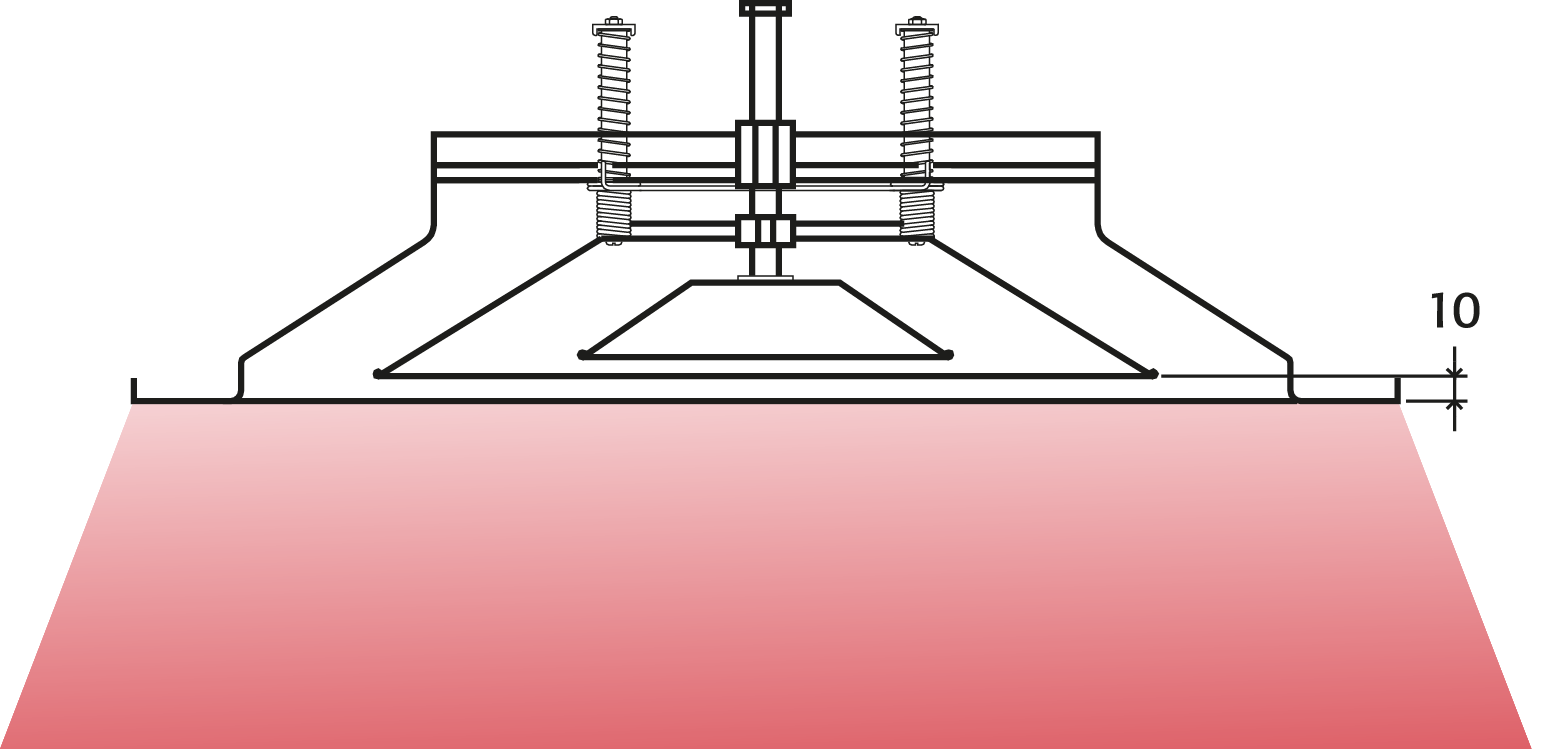

MODO INVERNO, CAUDAL DE AR QUENTE
Aquecimento
ABERTURA
Movimento do cone em função da temperatura
PRINCIPIO DE FUNCIONAMENTO
- O fluxo do ar é controlado em relação à temperatura, com passagem de posição de verão para a posição de inverno automaticamente, sem ligações elétricas.
- Assim que o ar primário quente chega ao interior do difusor, os cones móveis sobem ao interior do cone exterior até atingir a sua posição em função da temperatura.
- Este movimento dos cones será controlado por um mecanismo termo Reáctil®, sensível à temperatura, cujo intervalo varia entre os 14º C e os 40º C.
ATRAVANCAMENTOS
DAU 03 Réactil®
DAP 03 Réactil® (opção)
PRINCÍPIO DE FUNCIONAMENTO
- O movimento dos cones e, consequentemente, o fluxo do ar, serão controlados pelo mecanismo Reáctil®, sensível à temperatura.
- A passagem da posição de verão para a posição de inverno será, então, realizada automaticamente, sem ligações elétricas.
- Intervalo de funcionamento: entre 14º C e 40º C.
- Modo aquecimento: assim que o ar primário quente chega ao interior do difusor, os cones móveis sobem ao interior do cone exterior até atingir a posição de aquecimento.
- Esta posição exige uma temperatura do ar de 25 a 28° C. Consoante o caudal, será necessário de 3 a 20 minutos para ativar o modo de aquecimento do difusor.
- Modo arrefecimento: com a temperatura do ar entre 24 e 17° C, os cones contrários baixam para atingir a posição de arrefecimento; a ativação deste modo de funcionamento leva cerca de 3 a 30 minutos, consoante o caudal.
INSUFLAÇÃO - ARREFECIMENTO
INSUFLAÇÃO - AQUECIMENTO
INSTALAÇÃO
- Montagem possível com PFU 41 ou 40 e adaptação circular.

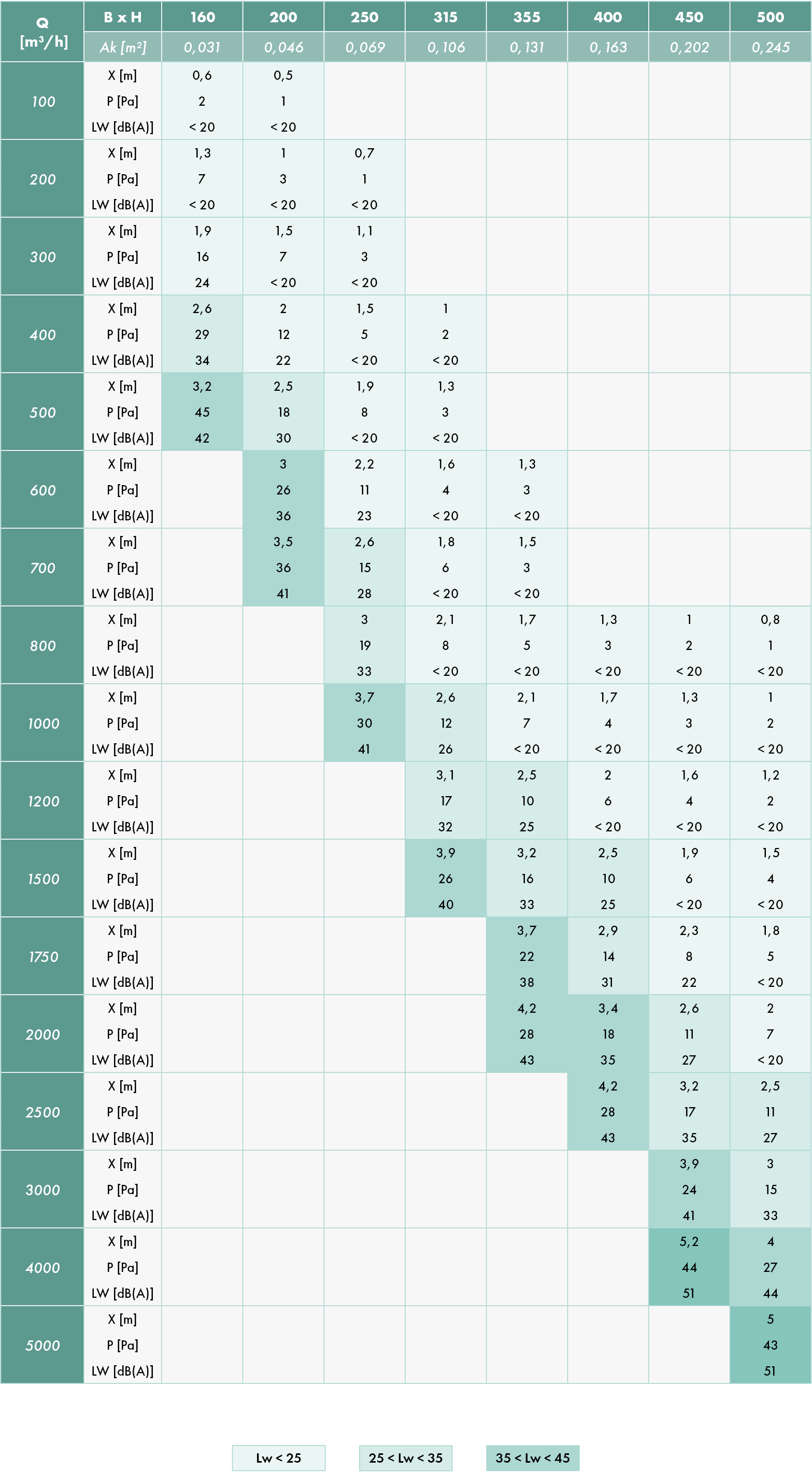

TABELA DE SELEÇÃO PARA DAU 03 RÉACTIL
Em modo arrefecimento
