Vantagens
Elevadas taxas de renovação do ar.
Elevada capacidade de indução.
Em material compósito ou em alumínio.
Velocidades reduzidas na zona ocupada.
Gama
- Dimensões limite de fabrico: Ø 150 mm e Ø 200 mm.
- Caudais indicativos de 20 até 180 m³/h (tabelas de seleção).
Designação
Aplicação / Utilização

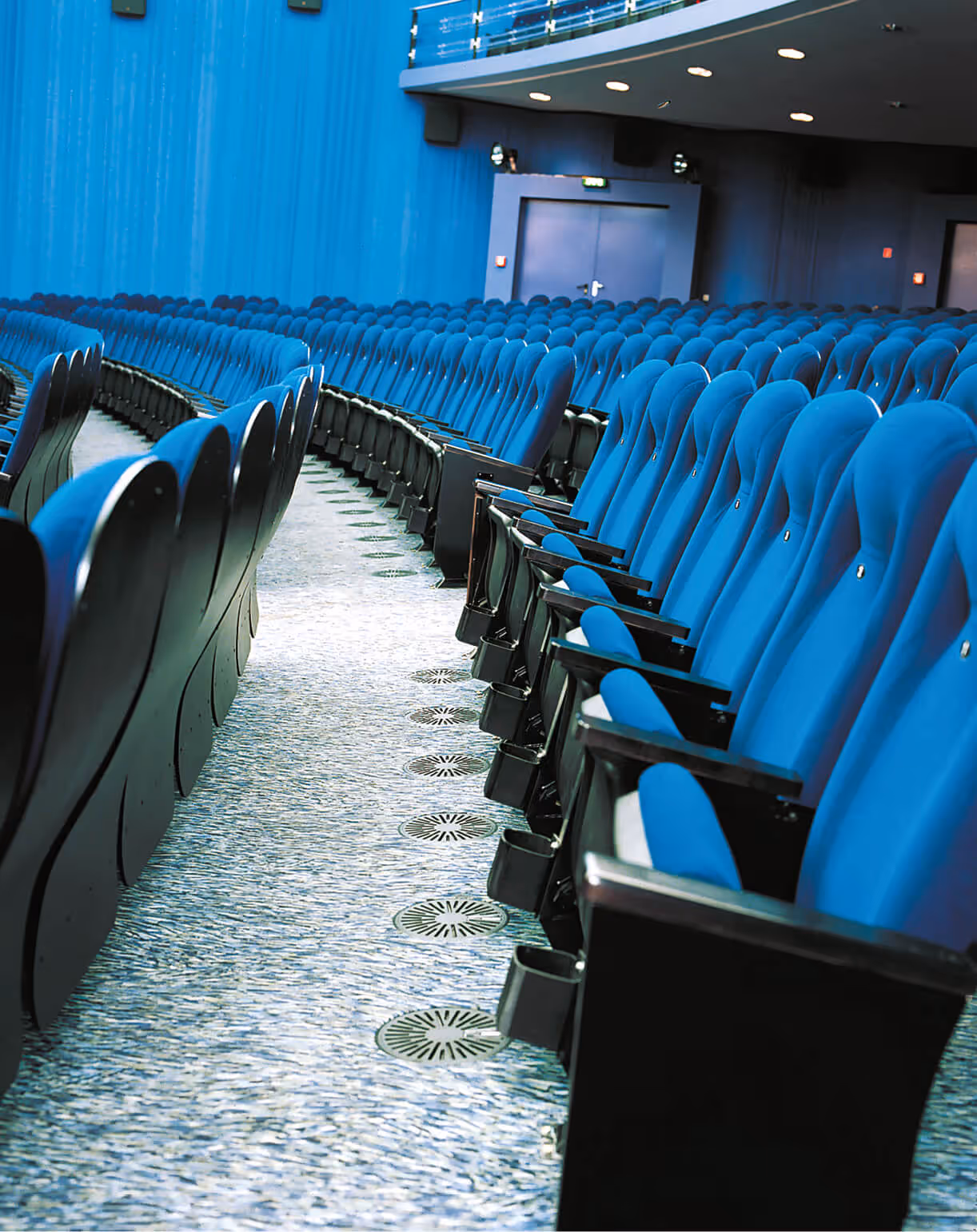

- Difusão de chão do tipo microclima em edifícios do setor terciário: auditórios, anfiteatros, escritórios, salas de espera, entre outros.
Construção / Composição
- Difusor: disco com fendas radiais em material compósito ou em alumínio.
- Pleno de distribuição: em material compósito.
- Registo de equilíbrio: em material compósito.
- Gola de fixação: em material compósito ou alumínio.
- Acabamento standard: RAL 7037.
Opções
- Diferentes tipos de difusão: de baixa velocidade, rotacional, etc..
- Plenos: diversas possibilidades em plástico ou em aço, com ou sem registo, entrada de ar por baixo, altura reduzida.
- Registo: regulável a partir da divisão, sem necessidade de retirar o difusor.
- Outros RAL sob pedido.
Acondicionamento
- Vendido à unidade.

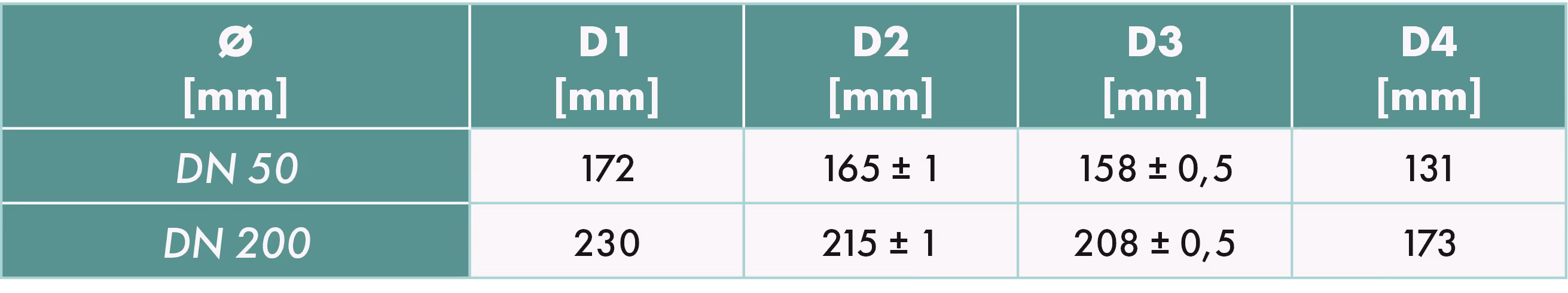

ATRAVANCAMENTOS
- Difusor
- Pleno de distribuição
- Registo de equilíbrio
- Gola de fixação

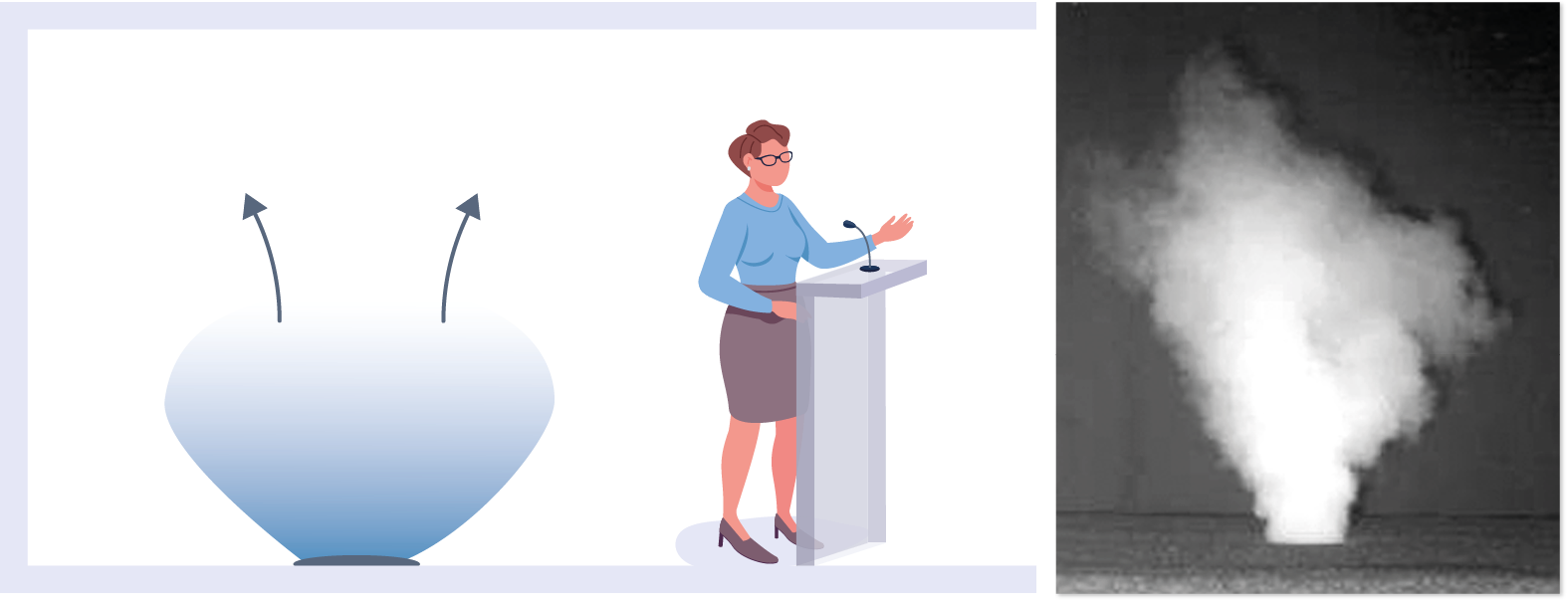

PRINCÍPIO DE FUNCIONAMENTO
- O ar é insuflado no pleno de distribuição e, de seguida, através do difusor de fendas radiais. Os jatos turbulentos geram, então, uma forte taxa de indução. As velocidades do ar diminuem rapidamente, permitindo uma excelente homogeneidade das temperaturas no local. O ar insuflado gera, localmente, uma depressão.
- O ar quente é, assim, arrastado, o que permite manter a zona ocupada em condições perfeitas.

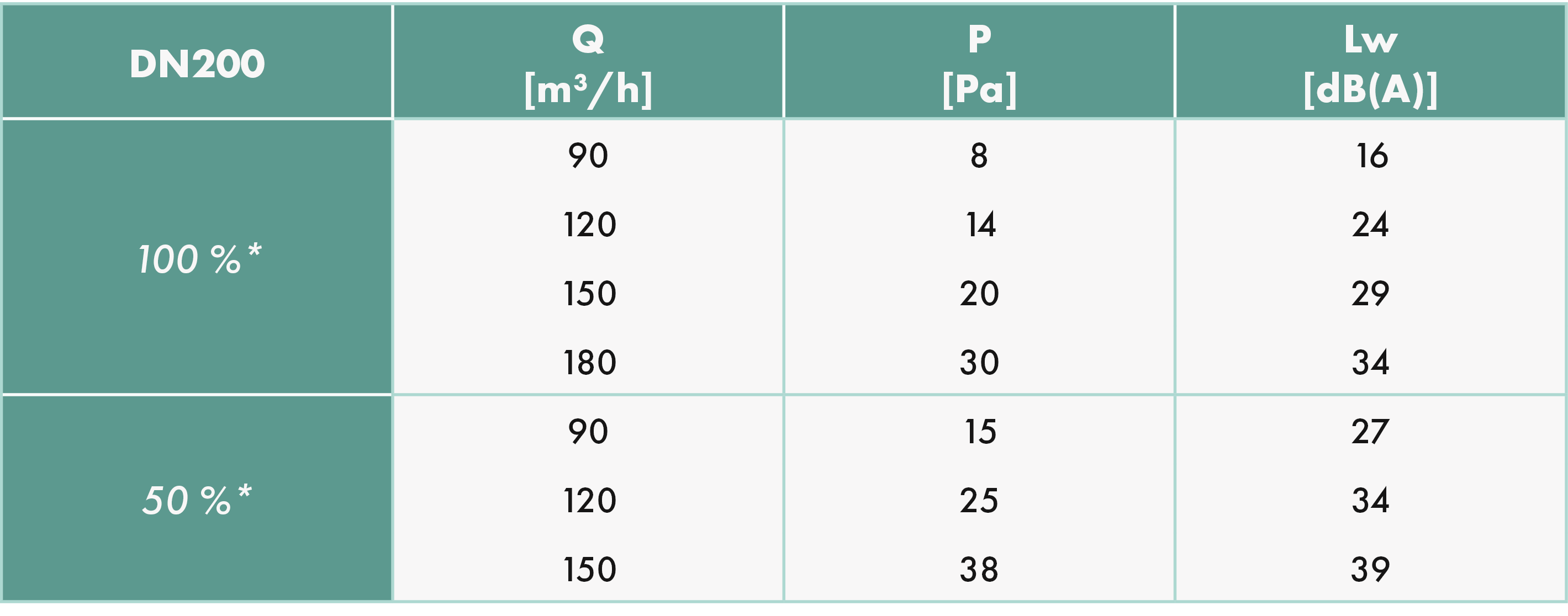

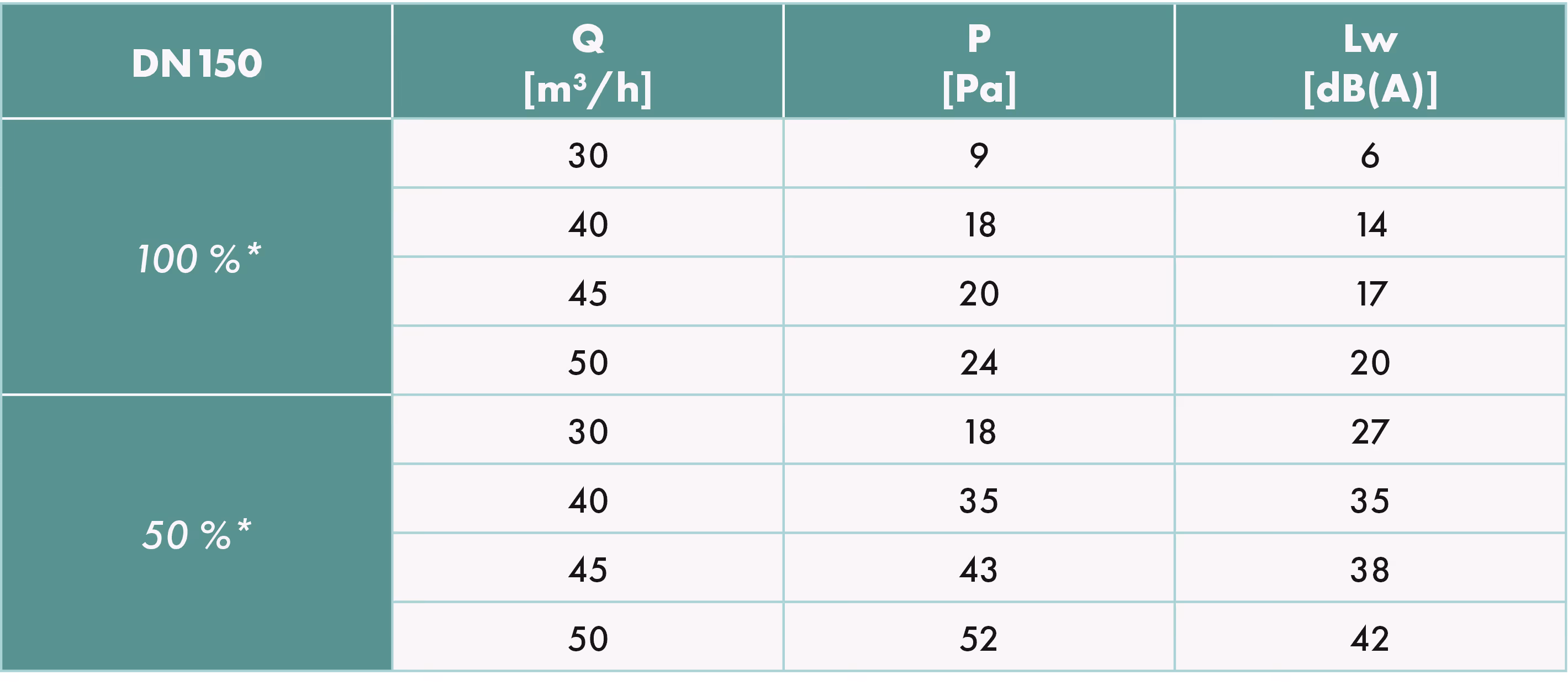

TABELAS DE SELEÇÃO PARA O DIFUSOR DB-E
Registo para DB-E
Registo especial para placa de betão com entrada de ar por baixo.
Adaptações a instalar aquando do vazamento do betão, de modo a delimitar a colocação dos difusores de chão: durante o período de obras, aconselha-se a utilização de válvulas obturantes, colocadas nos furos, com o objetivo de facilitar os trabalhos.
