Vantagens
Abertura e rearme à distância (motorizado): facilita a execução dos testes periódicos.
Classificação HOT 400/30.
Não necessita de profundidade adicional de conduta.
Vasta gama de dimensões até 1,2 x 2,4 m
Baixa perda de carga Instalação simplificada.
Aprovado para condutas de extração de fumos de compartimento único (de acordo com EN 1366-9) e multicompartimento (de acordo com EN 1366-8).
Aprovado para diversos tipos de condutas, incluindo betão.
Preparado para funcionar em sistemas de pressão diferencial segundo a EN 12101-6.
Gama
- 2 versões, encastrável e em aplique.
- Altura de 200 mm a 2400 mm, com passo de 200 mm.
- Largura de 200 a 1200 mm, com passo de 50 mm.
Designação
Aplicação / Utilização
- Controlo de fumos (desenfumagem) de forma mecânica ou natural dos locais, escadas, circulações e parques de estacionamento(insuflação ou extração).
- Utilização em edifícios serviços, hospitalares e habitações coletivas.
- Concebida para montagem em parede ou montagem em conduta.

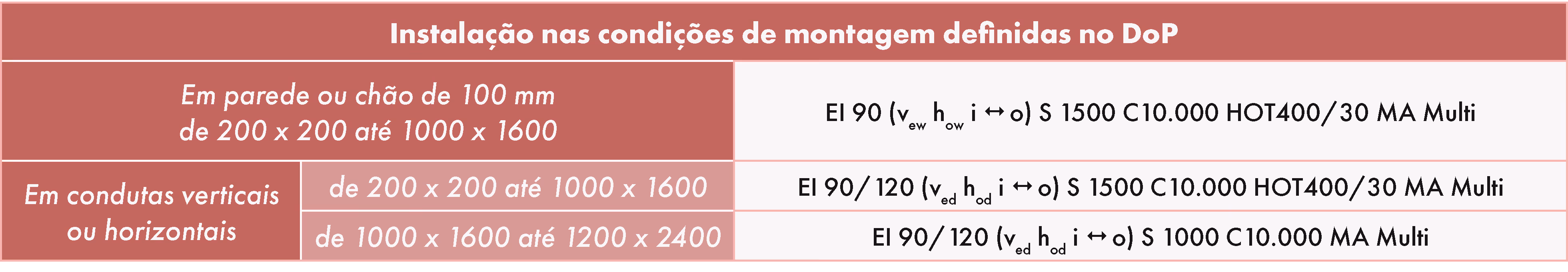

Resistência ao fogo
Construção / Composição
Opções
Acondicionamento
- Vendido à unidade.
ATRAVANCAMENTOS
Versão encastrável
Versão em aplique
SENTIDO DO FOGO E DE INSTALAÇÃO
- O sentido de circulação do ar e o sentido do fogo são indiferentes.
- Registo reversível: sentido de instalação indiferente, abertura tanto à direita como à esquerda.
- Pode ser instalado a 0º, 90º, 180º e 270º.
LIMITES DE UTILIZAÇÃO
- A instalação tem que estar em conformidade aos PVs de ensaio.
- A estanquidade ao ar será mantida se a instalação do registo for realizada consoantes as indicações presentes na sua ficha técnica.
- Este registo só poderá ser instalado no interior.
TABELA DE SUPERFÍCIE ÚTIL PARA DTD MK
Em m²
CÁLCULO DA PERDA DE CARGA PARA DTD MK (ζ [-])
- Δp = 0,6 * v² * ζ
Flange para DTD MK
Para ligação direta à conduta.
Grelha para DTD MK
Grelha de proteção.
