Ficha de Produto Versão PDF
Informações Complementares
.svg)
Vantagens
Estética cuidada.
Integração arquitetónica.
Difusor para painel de teto falso.
Defletores orientáveis, tipo slot.
Alta indução.
Gama
- 10 dimensões disponíveis para DTR-C e 12 para DTR-Q (tarifas); uma mesma dimensão poderá apresentar diferentes números de fendas.
- Dimensões limite de fabrico: Ø 300 mm / Ø 800 mm para DTR-C; 300 x 300 mm / 825 x 825 mm para DTR-Q.
- Caudais indicativos de 100 até 3000 m³/h (tabela de seleção).

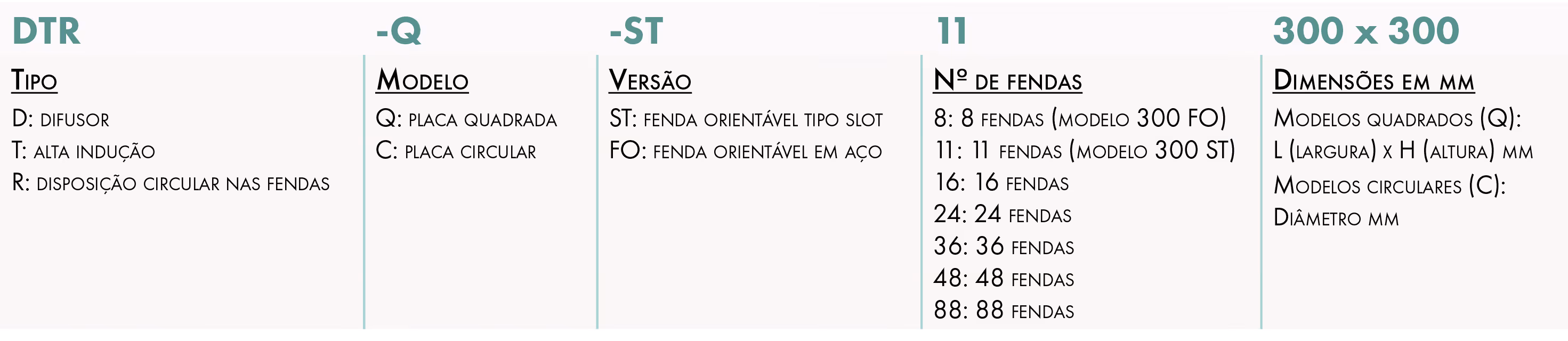

Designação
Aplicação / Utilização
- Aplicações arquitetónicas em teto falso.
- Locais com pé direito médio que necessitem de uma otimização dos níveis de conforto.
Construção / Composição
Placa:
- Em aço galvanizado pintado a branco RAL 9003 mate.
Defletor:
- Em plástico preto RAL 9005 (ST) ou em aço preto RAL 9005 (FO).
Pleno:
- Em aço galvanizado, fixação por parafusos visíveis, registo incorporado na picagem e chapa perfurada para harmonização do fluxo (quando pleno aplicável).
Opções
- Outras cores RAL.
- Com pleno não isolado ou isolado.
- Com pleno polistireno, para difusor de placa quadrada 600 x 600 mm ou de 625 x 625 mm.
Acondicionamento
- Vendido à unidade.

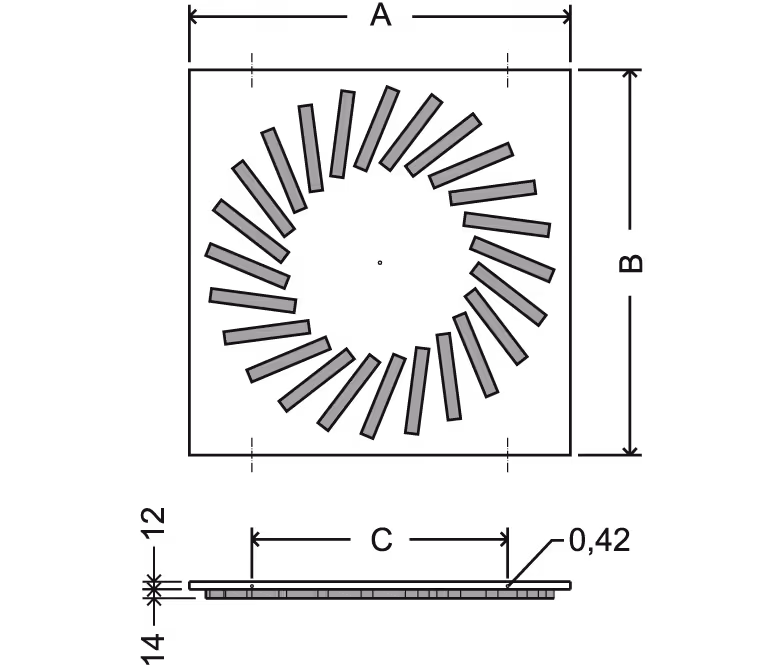

ATRAVANCAMENTOS

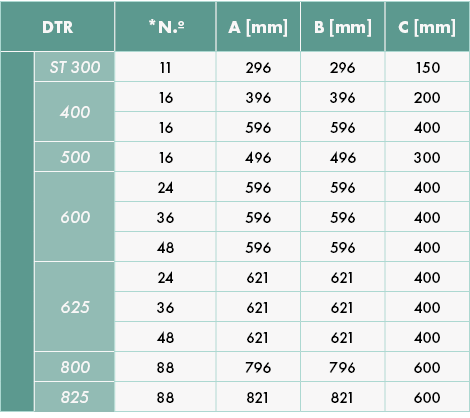

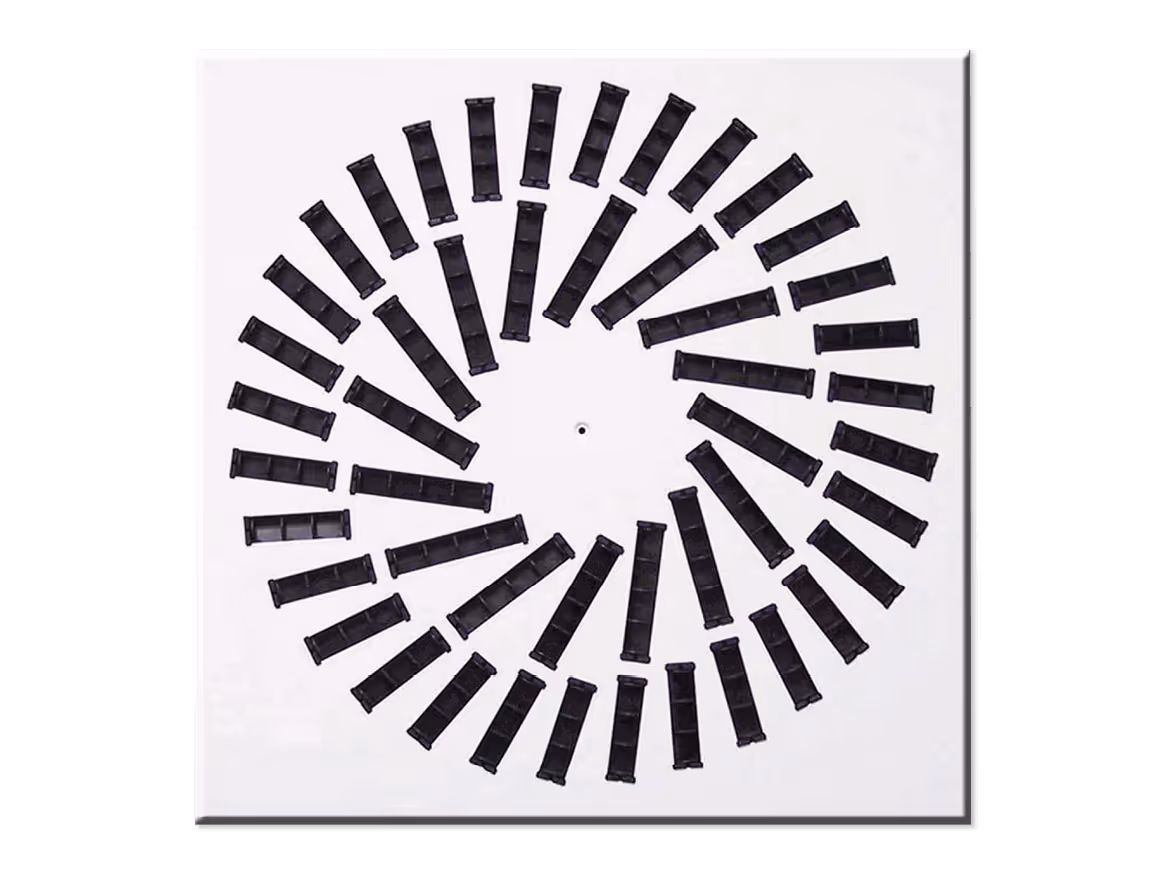

DTR-Q: difusor quadrado sem pleno (placa única)

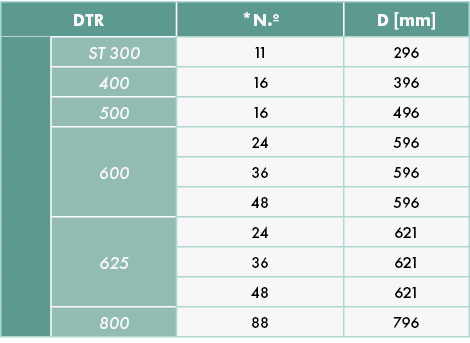

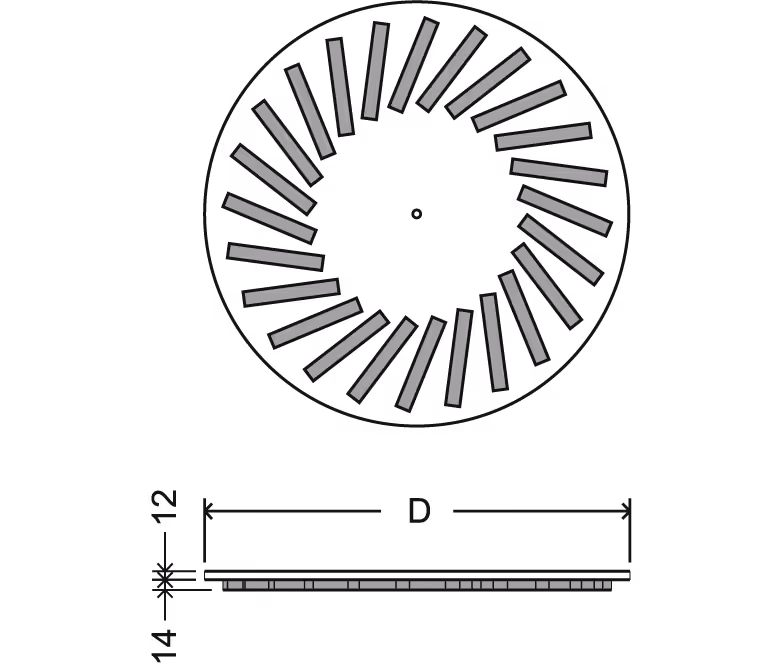

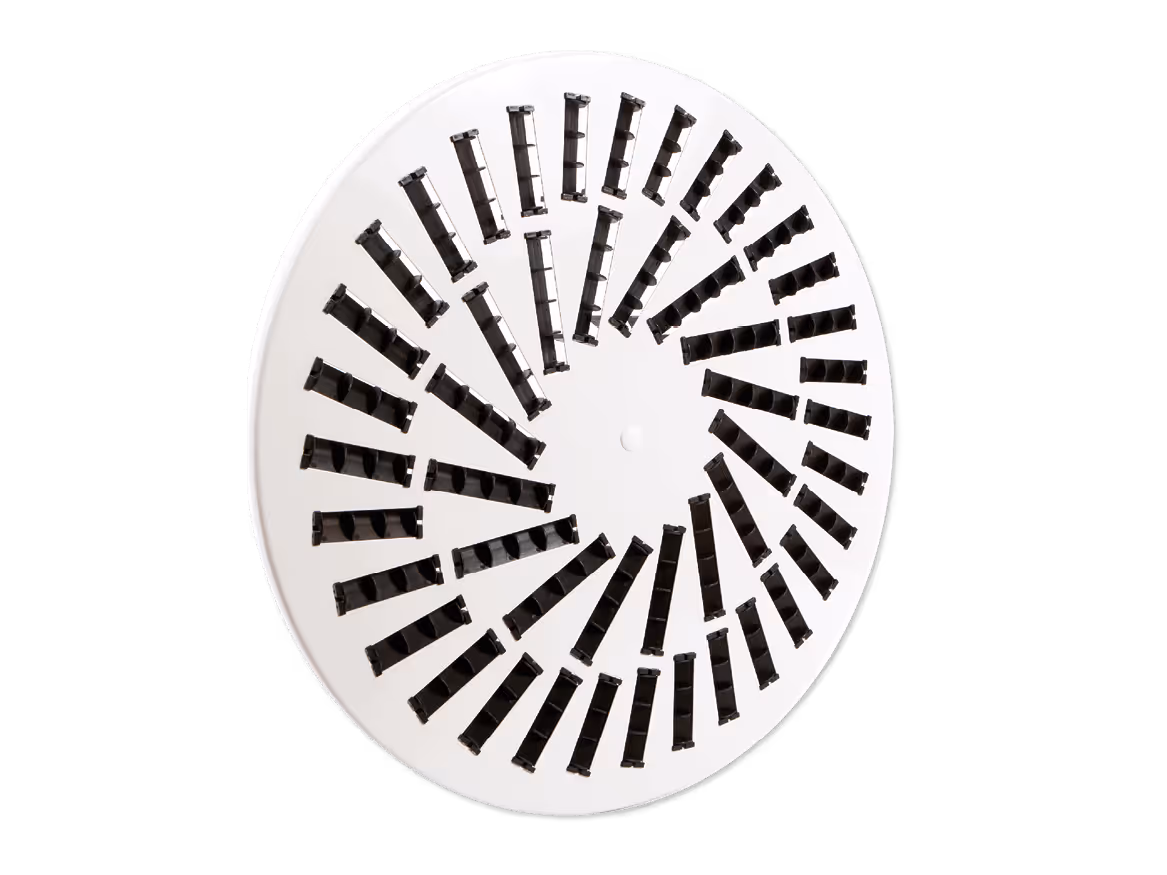

DTR-C: difusor circular sem pleno (placa única)

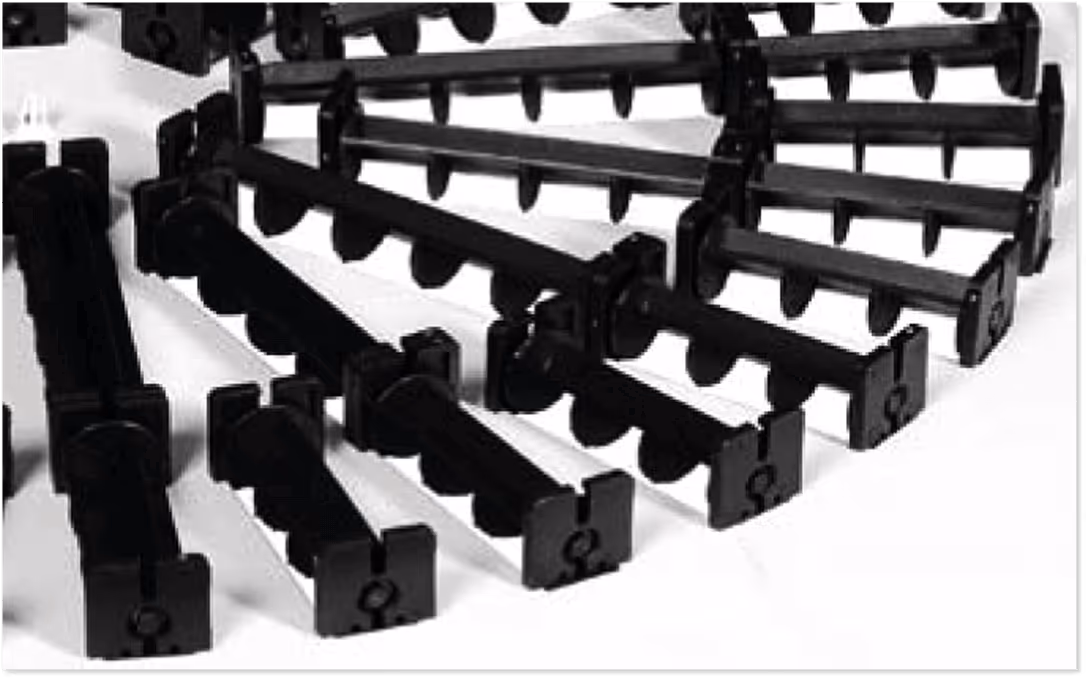

DEFLETOR TIPO SLOT (ST)

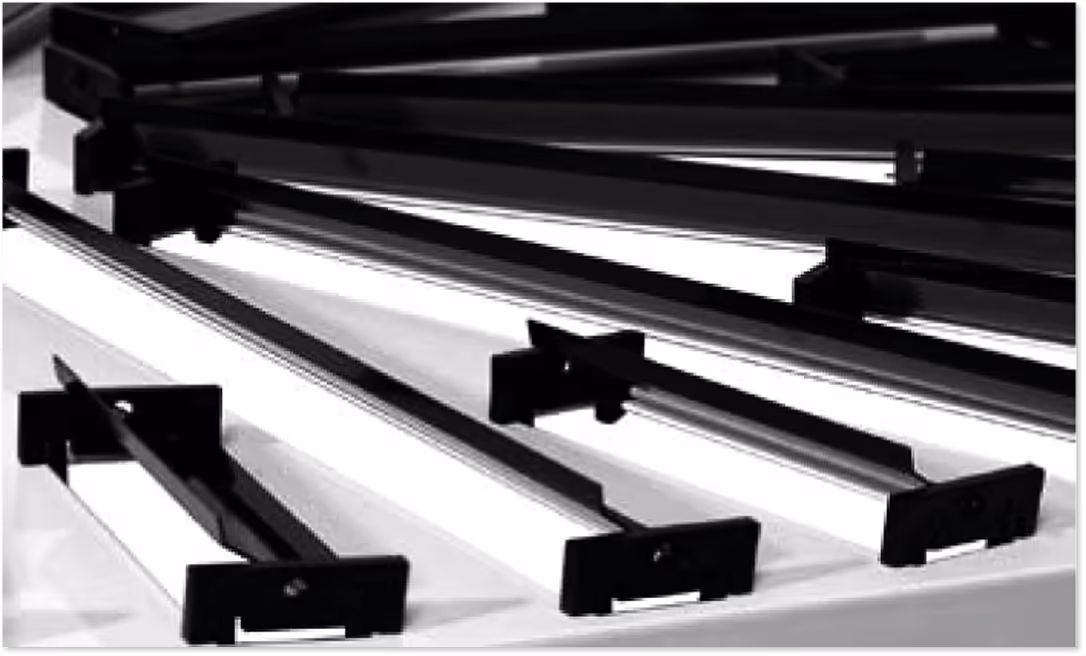

DEFLETOR EM AÇO (FO)
OUTRAS CONFIGURAÇÕES POSSÍVEIS
Consulte-nos para mais informações:

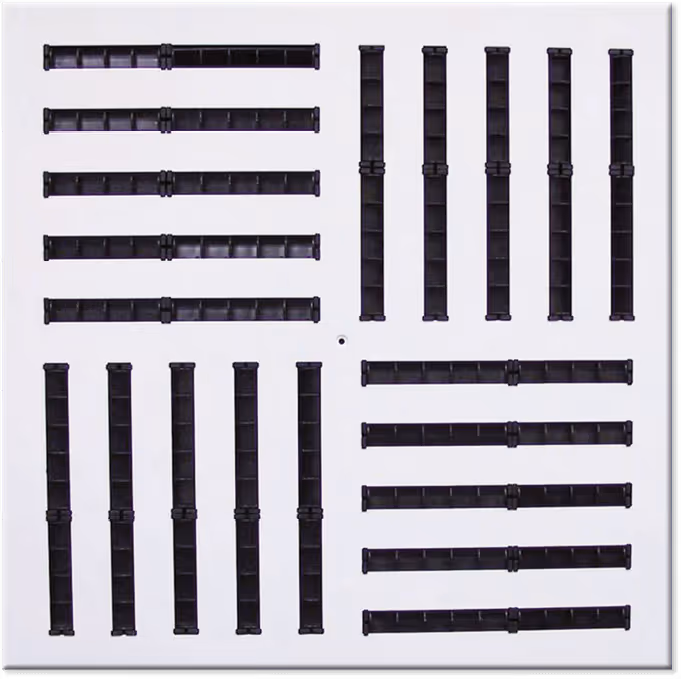

Disposição paralela das fendas (DTPP-Q ST)

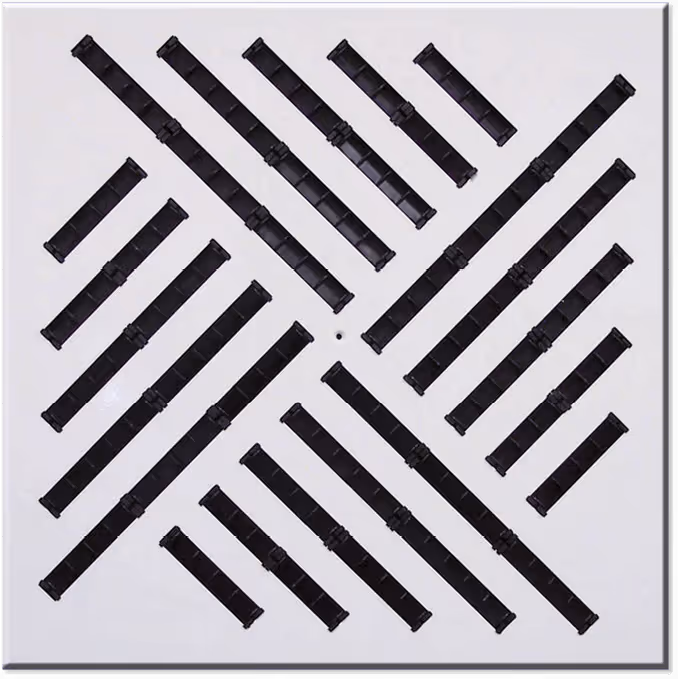

Disposição diagonal das fendas (DTDG-Q ST)
MONTAGEM DO DIFUSOR NO PLENO
- O difusor pode ser montado diretamente no pleno, conforme ilustrado nas imagens seguintes:
Montagem do pleno em chapa - difusor 595 x 595 mm:
Montagem do pleno em chapa - difusores de outros tamanhos:
Montagem do difusor sem pleno:

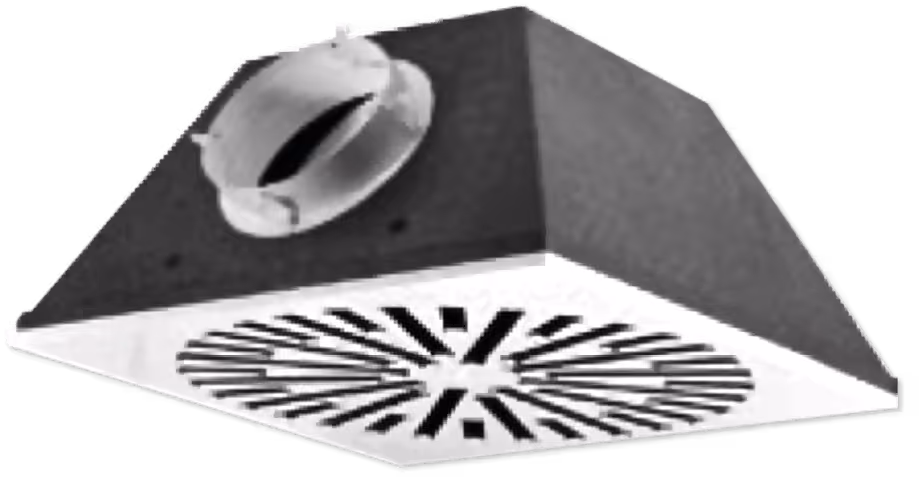

Montagem do pleno em polistireno:

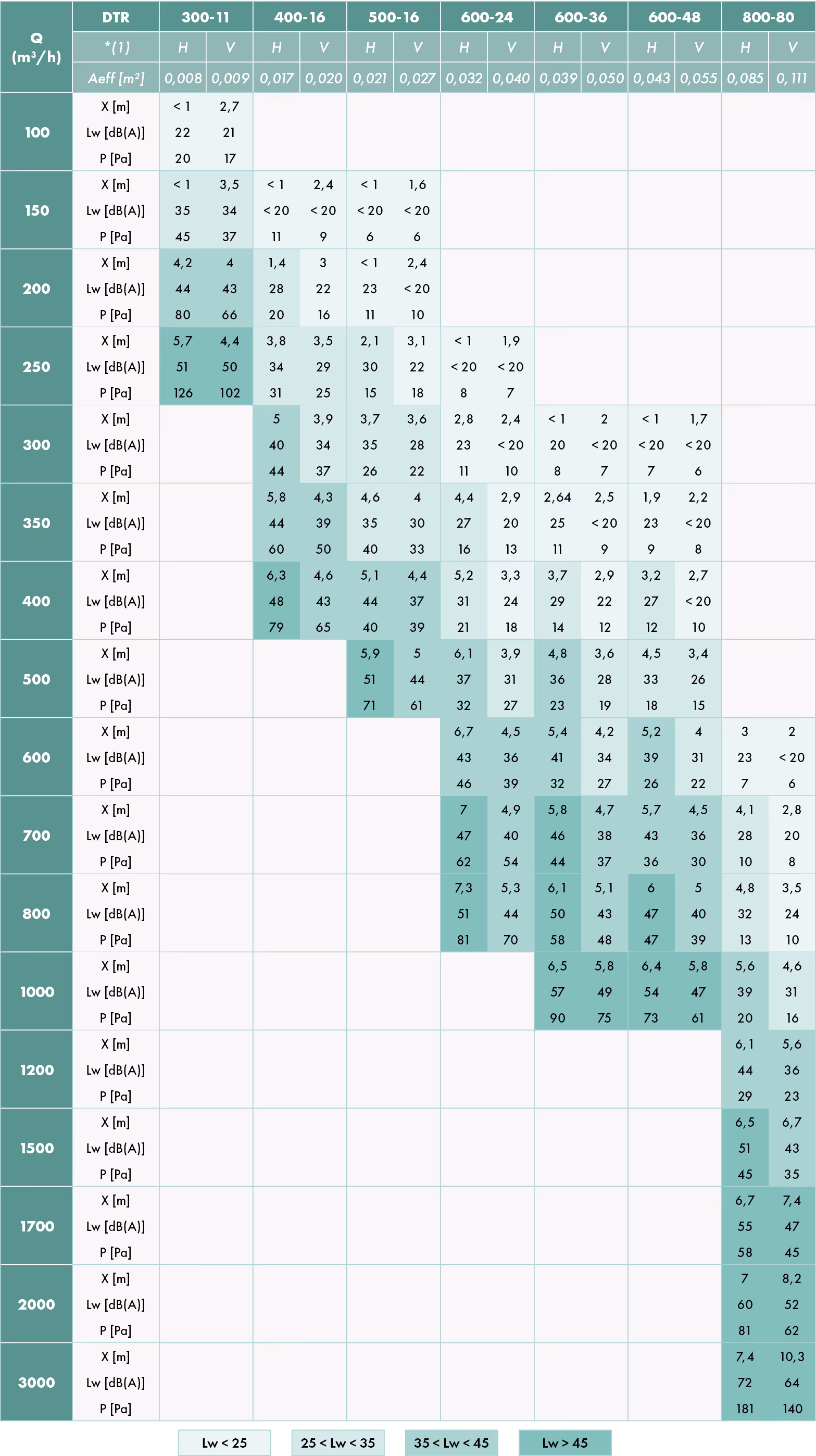

TABELA DE SELEÇÃO PARA DTR ST
Para mais informações de seleção do DTR FO por favor consulte-nos.

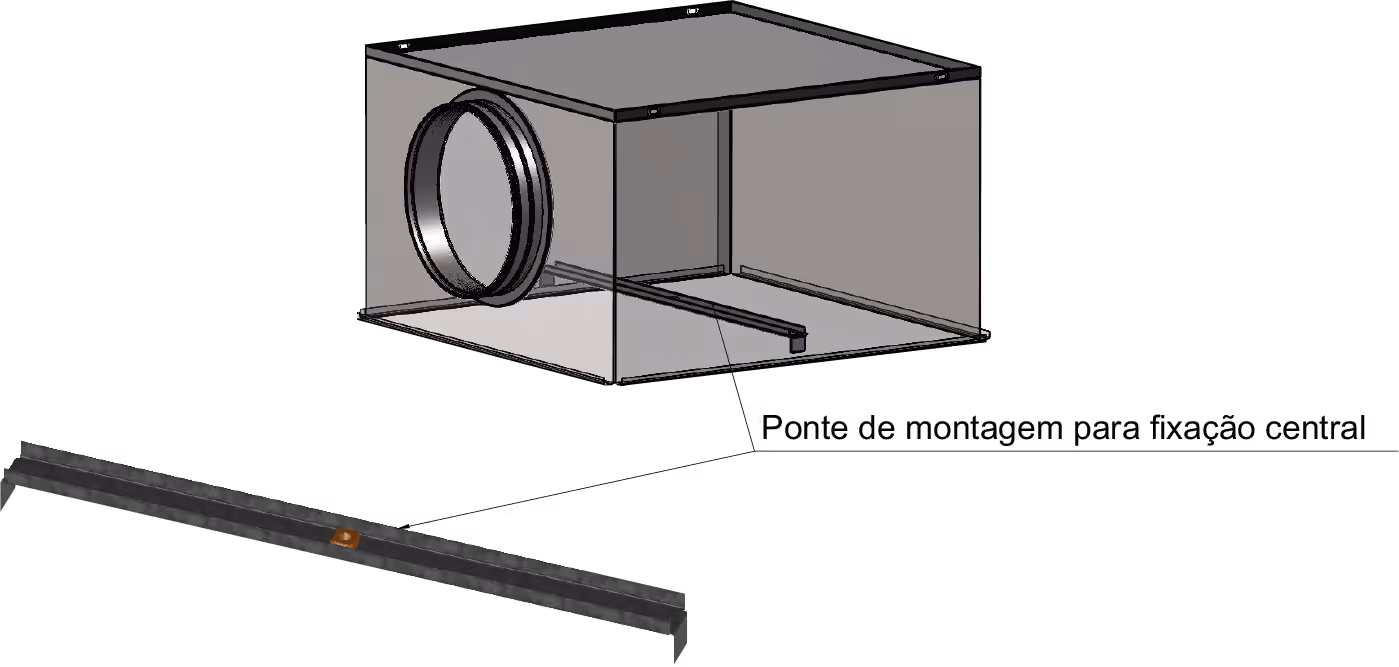

Pontes de montagem
Ligação central.
PFU 58
Pleno em chapa de aço galvanizado, ligação lateral.
Para PFU 58 com picagem axial por favor consulte-nos.
Com ou sem isolamento.
Com ou sem registo.
Com ou sem rede de equilíbrio e de regulação do caudal.
Atravancamentos para versão -Q
Atravancamentos para versão -C
PPD 48
Pleno em polistireno para difusores quadrados em placa de 600 x 600 mm.
Com ou sem registo.
Com ou sem rede de equilíbrio e de regulação do caudal.
