Ficha de Produto Versão PDF
Informações Complementares
Vantagens
Fácil e rápida instalação.
Altura reduzida, para fácil compatibilização.
Propriedades antibacterianas e anti estática.
Elevado grau de estanquidade.
Vasta gama de acessórios, permitindo uma configuração altamente personalizada.
Gama
Conduta
- Diâmetro nominal 75 mm.
Acessórios
Designação
Aplicação / Utilização
- Para redes de ventilação em edifícios residenciais.
- Aplicável tanto para teto, parede como chão falso.
Construção / Composição
- As condutas e acessórios são fabricados em material plástico de elevada resistência e inerte ao desenvolvimento microbiano (testado em laboratório).
- Toda a gama Easy VMC é revestida com aditivos microbianos conferindo ao sistema um elevado grau de resistência à propagação ou colonização de agentes microbianos (redução de 99,99%).
- O revestimento interior da conduta é suave, minimizando a deposição de partículas.
- De acordo com relatório de ensaio (EN-17192), é obtida uma estanqueidade do sistema de classe ATC1 (cerca de 3 vezes melhor performance que Classe D), minimizando a globalidade das fugas e tornando o sistema mais eficiente.
Opções
Acondicionamento

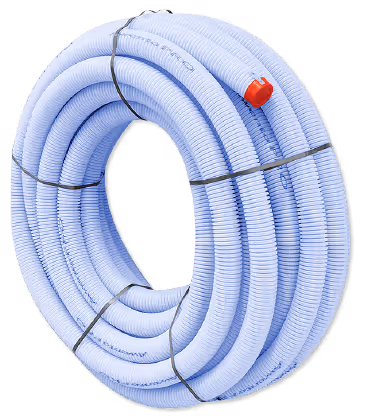

- Conduta semirrígida fornecida em rolo de 50 m.
- Restantes acessórios fornecidos à unidade.
ATRAVANCAMENTOS

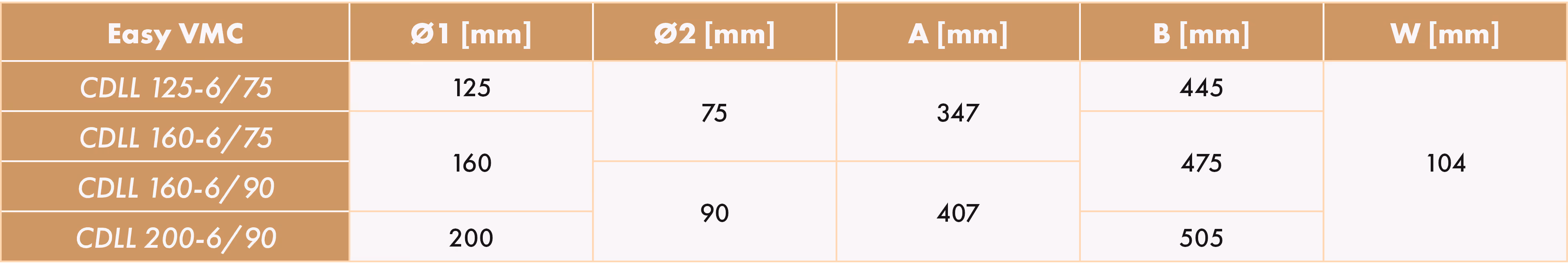

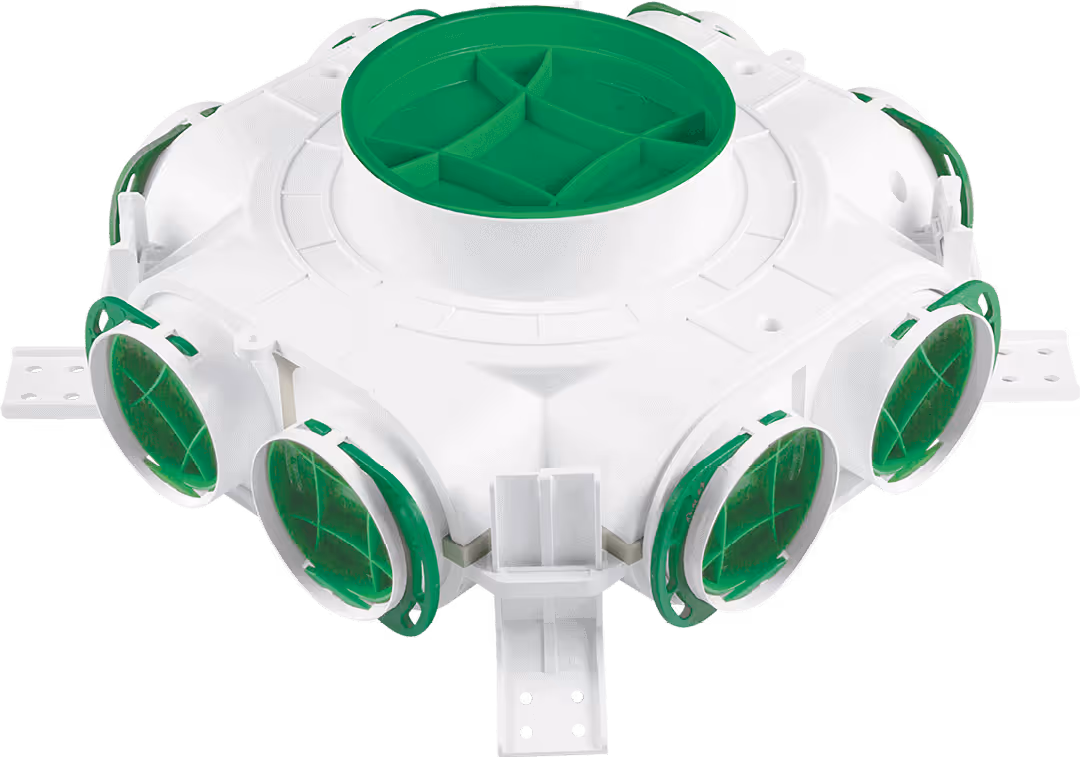

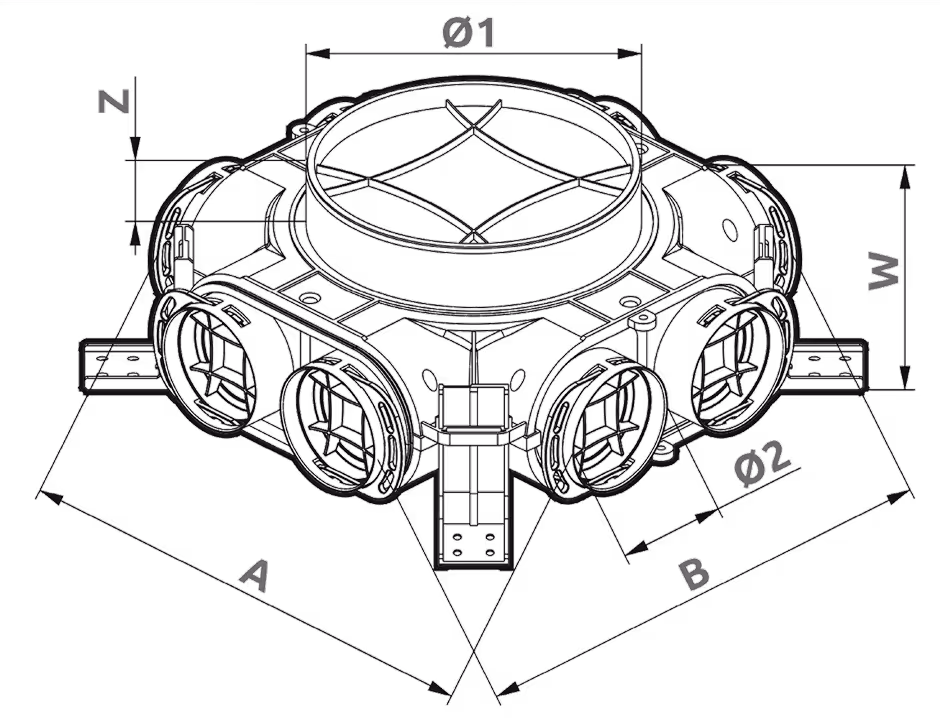

Caixa de distribuição com ligação no topo

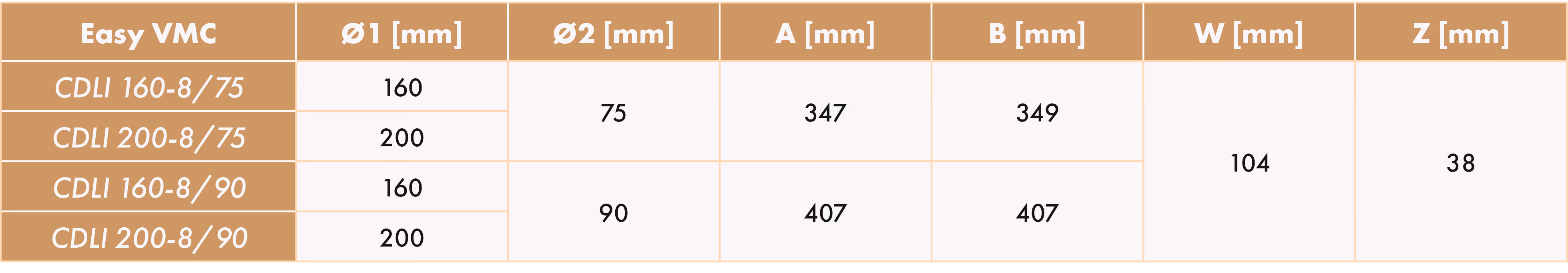

Caixa de distribuição com ligação lateral

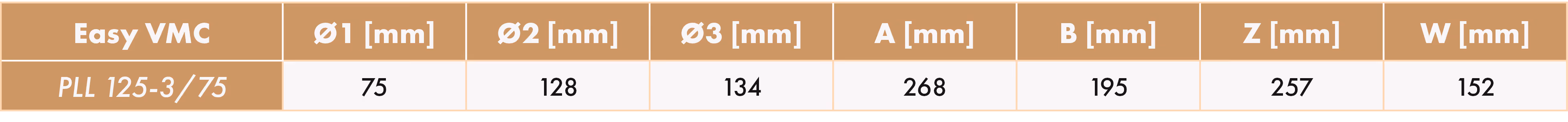

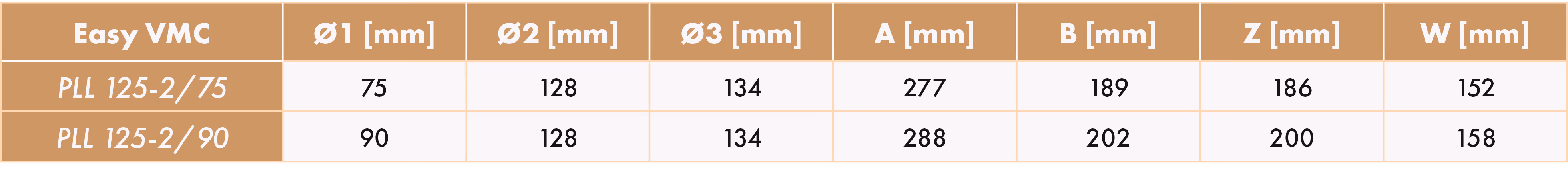

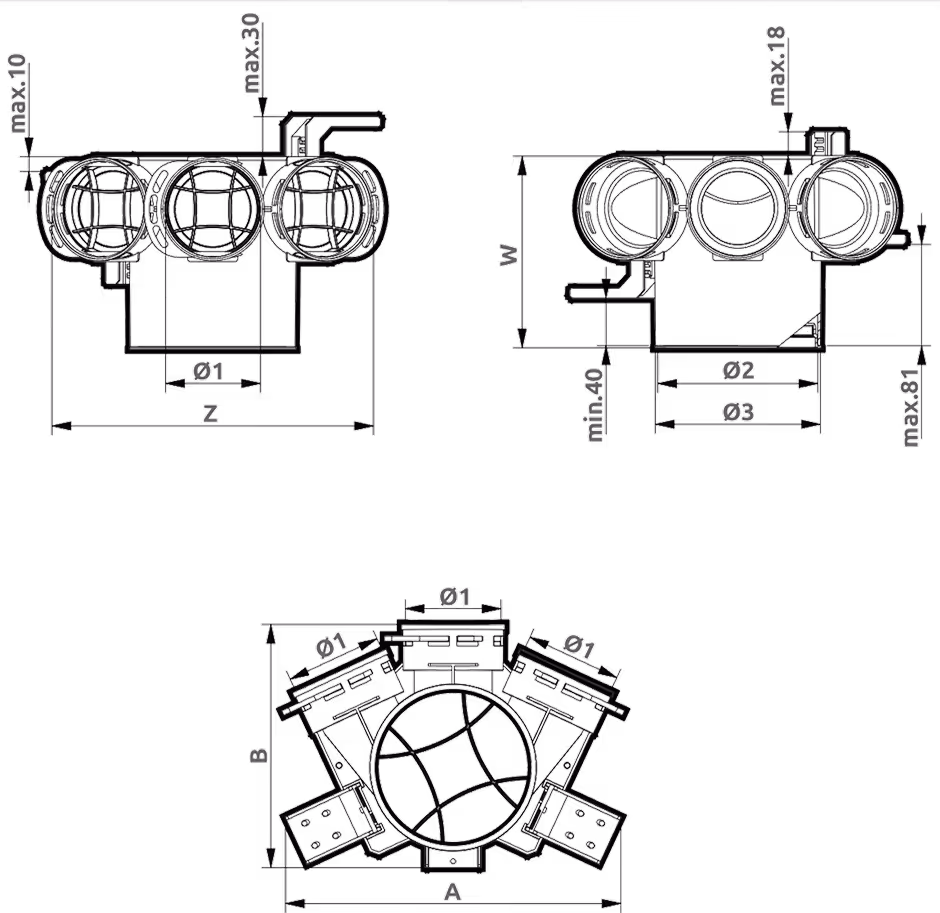

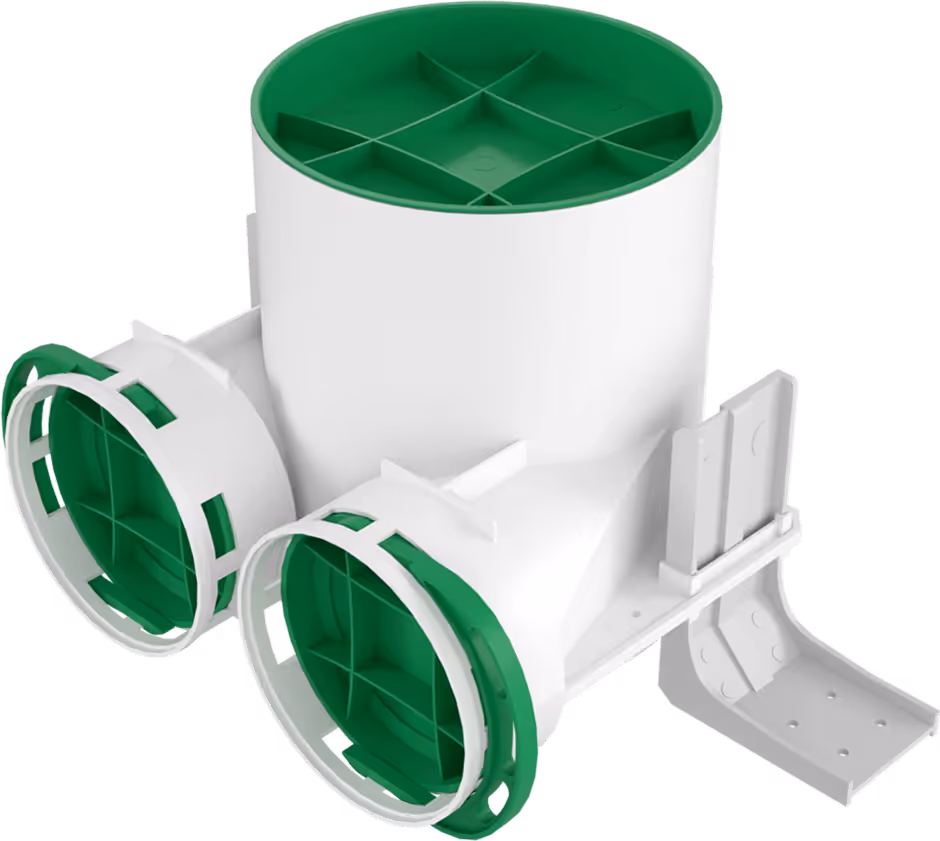

Pleno de ligação terminal

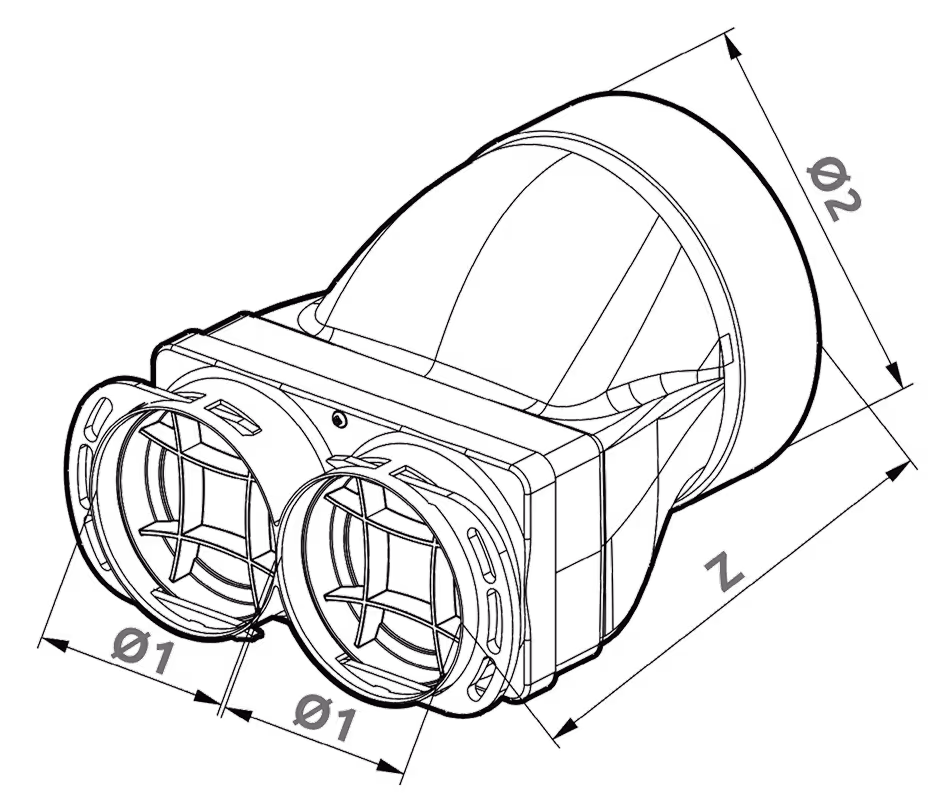

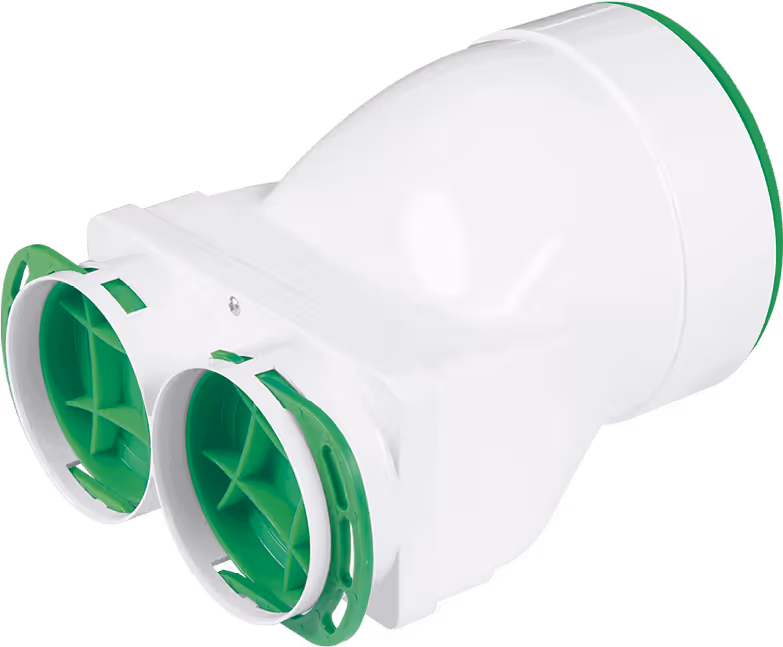

Configurações modulares
2 x vertical + gola em topo
2 x horizontal + gola em topo
2x horizontal + gola lateral
INSTALAÇÃO DO SISTEMA EASY VMC
Configuração versátil, com montagem por clique, sem recurso a ferramentas
Instalação Easy Flex
- Cortar a tubagem à medida pretendida. O corte deverá ser perpendicular com o eixo e alinhado pela textura exterior da tubagem. O corte deverá ser limpo, sem farpas. Todos os potenciais resíduos resultantes do corte deverão ser removidos antes da sua montagem;
- Rodar a peça de ligação para a posição "aberto" e remover a junta do tampão. Regressar à posição de "fechado";
- Colocar a junta na conduta previamente cortada à dimensão pretendida;
- Deslizar a tubagem na gola de ligação da Easy Box ou EasyPleno. Nota: a ligação é estanque e não necessita de selagem adicional. As golas de ligação do Easy Box/Easy Pleno não utilizadas deverão manter-se tamponadas;
- Caso seja necessário remover a conduta, rodar o anel para aposição de aberto antes da remoção da mesma;
- Recomenda-se o tamponamento de condutas soltas durante a montagem para impedir a entrada de contaminantes na rede;
- Recomenda-se a fixação/suspensão via Multiband antes e depois das uniões/ligações.
Instalação Easy Conector Central
- Remover o topo da EASY BOX no sentido anti-horário.Verificar que a junta permanece alinhada;
- Definir diâmetro de ligação e remover o excedente;
- Encaixar o Easy Conector Central e rodar no sentido horário.
Instalação Easy Conector Lateral
- Remover uma das derivações laterais da Easy Box;
- Definir diâmetro de ligação e remover o excedente;
- Verificar se a junta está bem alinhada; recomenda-se humedecer a junta para reduzir a fricção e facilitar a montagem;
- Encaixar o Easy Conector Central até ouvir o clique da mola.
Instalação Easy Pleno
- Definir localização para o pleno; deverá estar espaçado 350mm das paredes e o diâmetro do negativo deverá ser de 135 mm;
- Remover os parafusos de ajuste assim como as orelhas de suspensão. Ajuste as orelhas de suspensão para a configuração pretendida e afine a altura através do parafuso de regulação;
- No caso de instalação em laje superior, recomenda-se que o furo seja feito previamente;
- Fixar o pleno (diâmetro interno 5,3 mm).
CURVAS DE SELEÇÃO

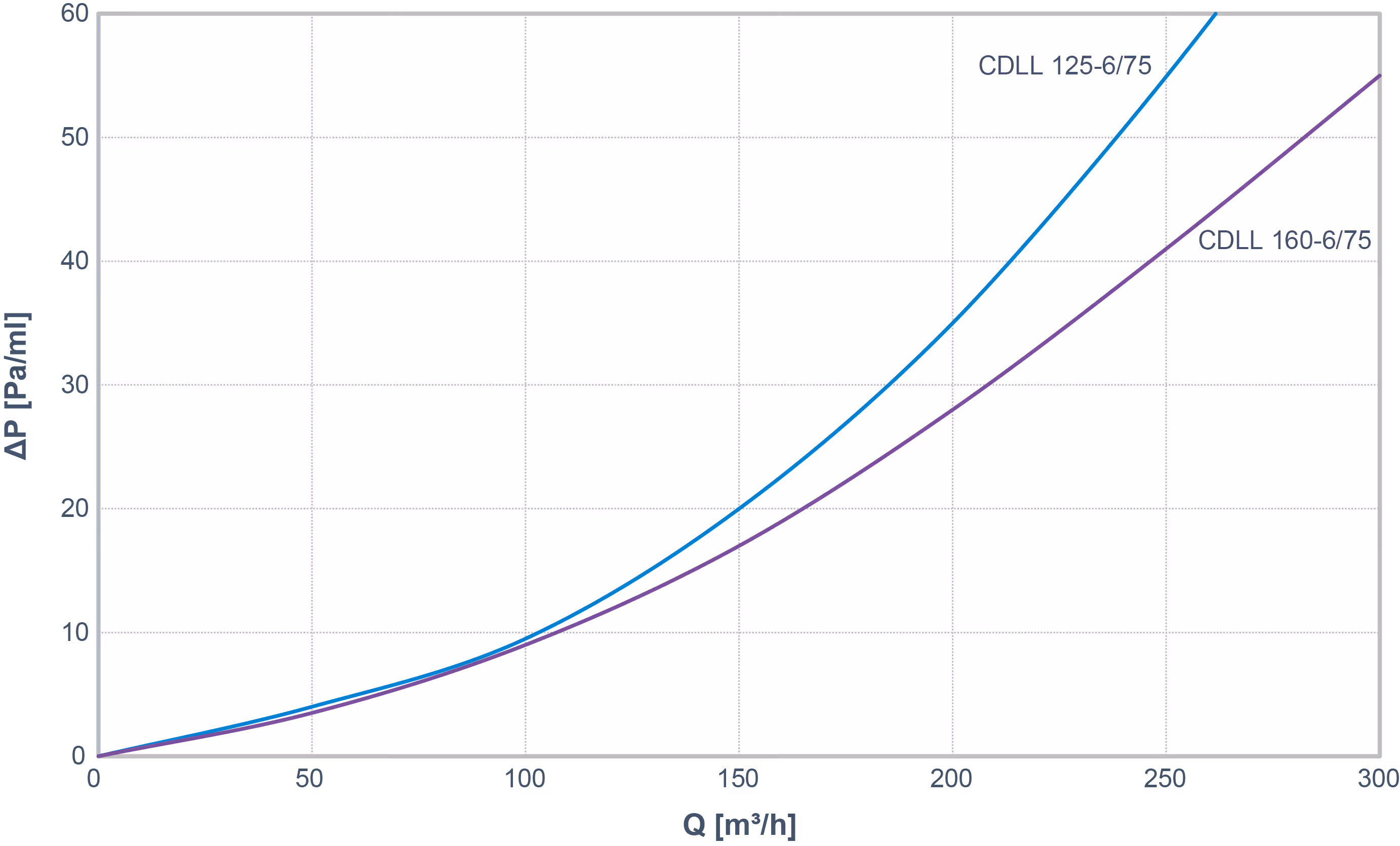

Perda de carga: conduta (linear por metro)
Perda de carga: caixa de distribuição 10x75
Perda de carga: pleno terminal
