Vantagens
VANTAGENS ELVIRA® DÉCO SR:
Nível sonoro reduzido.
Dimensões especiais para instalação em teto falso: 595 x 595 mm exterior.
Perfil linear na grelha para otimização da difusão.
Kit de válvulas montado de origem como opção.
VANTAGENS ELVIRA® DÉCO COM REGULAÇÃO ME OU MR:
Regulação integrada.
Funcionamento em mestre-escravo: Elvira® Déco ME.
Comunicação com GTC via ModBus: Elvira® Déco MB.
Kit de válvulas montado de origem como opção.
Gama
- Potências de 1 até 8,3 kW.
- 3 versões: 2 tubos, 2 tubos + bateria elétrica, 4 tubos.
- SR: sem regulação.
- Funcionamento em mestre-escravo: Elvira® Déco ME.
- Comunicação com GTC via ModBus: Elvira® Déco MB.
Designação
Aplicação / Utilização
- Climatização do setor terciário: centros comerciais, escritórios, hotéis, entre outros.
Construção / Composição
Caixa:
- Chassis em chapa de aço galvanizado com isolamento térmico no interior (polietileno expandido com células fechadas com 10 mm de espessura) e uma barreira anti condensação nos painéis exteriores.
- Picagem ar novo possível com acessórios.
Bateria a água gelada:
- Tubos em cobre e alhetas em alumínio.
- Tabuleiro de condensados em ABS termo-moldado em poliestireno expandido de alta densidade, passagens de ar pré-moldadas para otimizar a circulação.
- Classificação de resistência ao fogo B1 em conformidade com a norma DIN 4102.
- Tabuleiro de condensados auxiliar para a válvula de regulação.
Ventilador:
- Ventilador centrífugo à reação, equilibrado estática e dinamicamente Transmissão direta por motor multivelocidades.
Bomba de extração de condensados:
- Altura de elevação: 0,65 m.
- Comandada por um sistema com flutuador com alarme de segurança.
Grelha de insuflação/retorno Déco:
- Grelha em aço RAL 9003 com 30% de brilho.
- Difusão do tipo linear, de 4 direções.
- Retorno em chapa perfurada equipada com dobradiça para proporcionar um acesso facilitado ao filtro.
- Filtro de retorno G2 (como acessório).
Bateria elétrica:
- Formada por uma serpentina elétrica nos tubos da bateria.
- De 1,5 até 3 kW.
Opções
Acondicionamento
- Vendido à unidade.
REGULAÇÃO
Funções:
- 4 modos de funcionamento (ventilação / arrefecimento / aquecimento / automático).
- Programação da temperatura pretendida.
- Programação da velocidade do ventilador.
- On/Off por contacto auxiliar (relógio, contacto de janela, etc.).
- Programação diária (On/Off) com THM-REG B.
- Controlo da válvula de água em TOR.
- Comutação verão/inverno manual.
- Possibilidade em 4 tubos de uma comutação verão/inverno automática com zona neutra de 2° C.
- Possibilidade em 2 tubos de uma comutação verão/inverno automática com uma sonda T2 (como acessório).
- Funcionamento mestre/escravo até 20 unidades
(10 unidades para a versão ME). - Comunicação com a GTC via ModBus RS 485.
Opções:
ATRAVANCAMENTOS E PESOS
Versão 600 x 600 mm
Versão 800 x 800 mm
Grelha 595 x 595 mm para os modelos 02-04, 12-14, 22-24 e 32-34
- Grelha porta-filtros com dobradiça, fecho através de clips.
- Fixação da grelha Elvira® Déco na estrutura da cassete.
- Grelha disponível em 670 x 670 mm nos modelos 02-04, 12-14, 22-24 e 32-34 para placas de teto falso 675 x 675 mm.
Grelha 841 x 841 mm para os modelos 42-52-62 e 44-54-64
- Grelha porta-filtros com dobradiça, fecho através de clips.

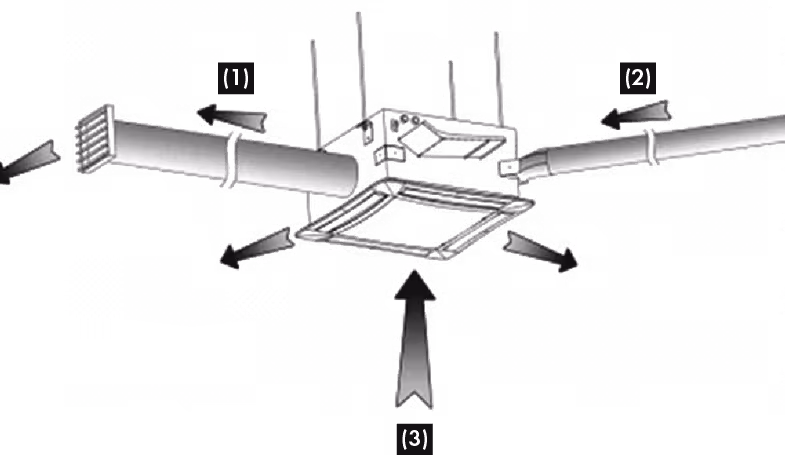

ENTRADA DE AR NOVO
- As cassetes encontram-se equipadas com dispositivos laterais de toma de ar novo.
- O caudal de ar novo não pode ultrapassar os 20% do caudal de ar total na velocidade média.
- Máximo: 100 m³/h.
DISTRIBUIÇÃO DO AR
- As cassetes têm 2 aberturas laterais que permitem tratar as zonas mais afastadas ou divisões anexas.

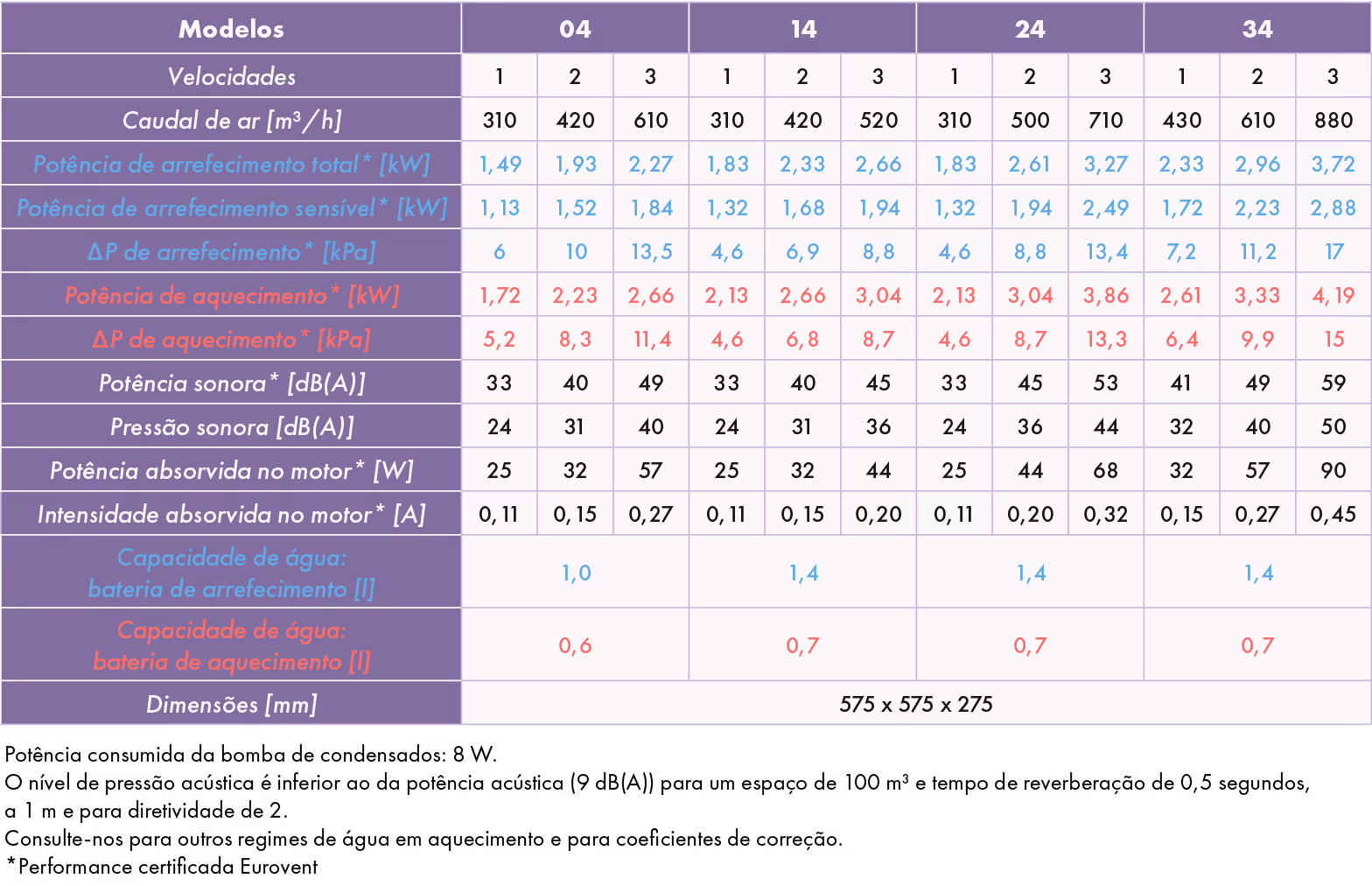

CARACTERÍSTICAS TÉCNICAS
Elvira® Déco - 2 tubos
As características indicadas referem-se às seguintes condições de funcionamento (condições Eurovent)
Elvira® Déco - 4 tubos
As características indicadas referem-se às seguintes condições de funcionamento (condições Eurovent)
LIMITES DE FUNCIONAMENTO

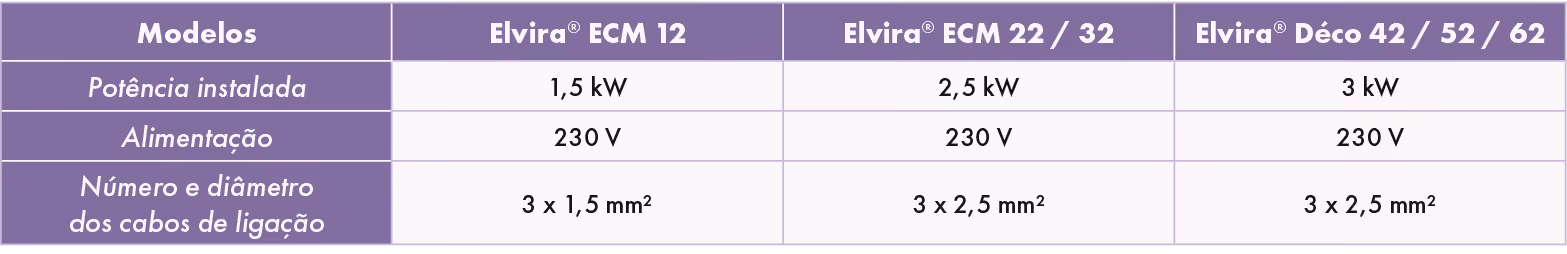

BATERIA ELÉTRICA PARA ELVIRA® DÉCO
- Montada de origem.
- Termóstatos de segurança incluídos (automático a 45º C e manual a 80º C).

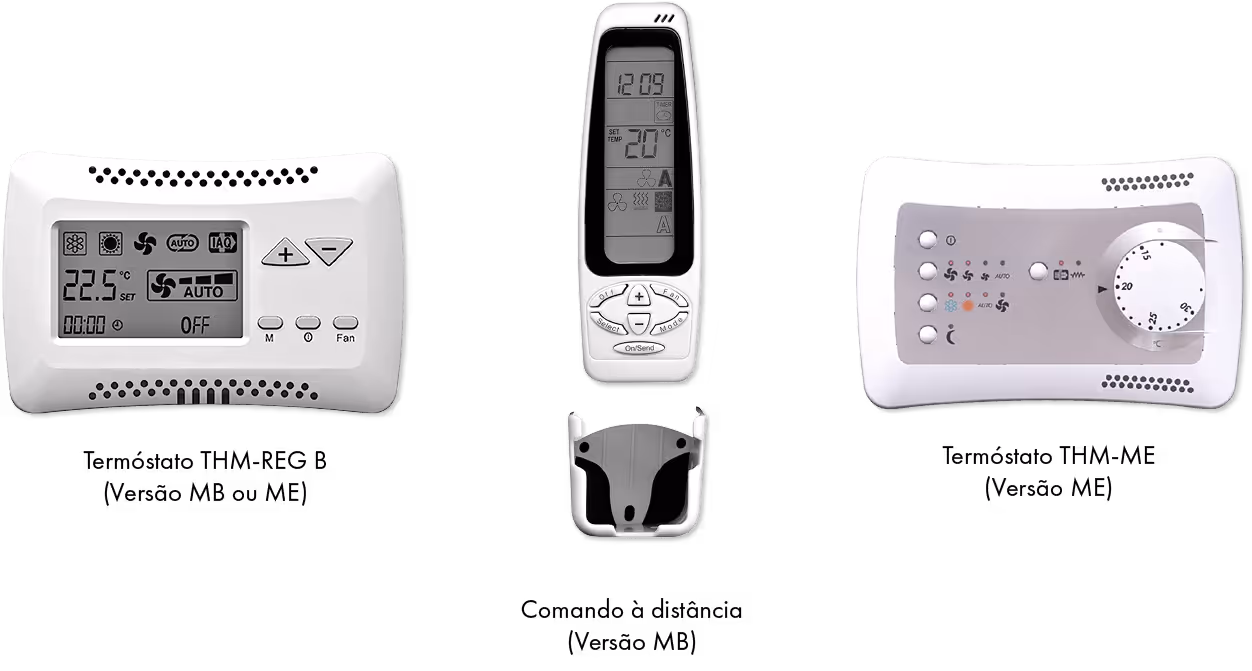

REGULAÇÃO

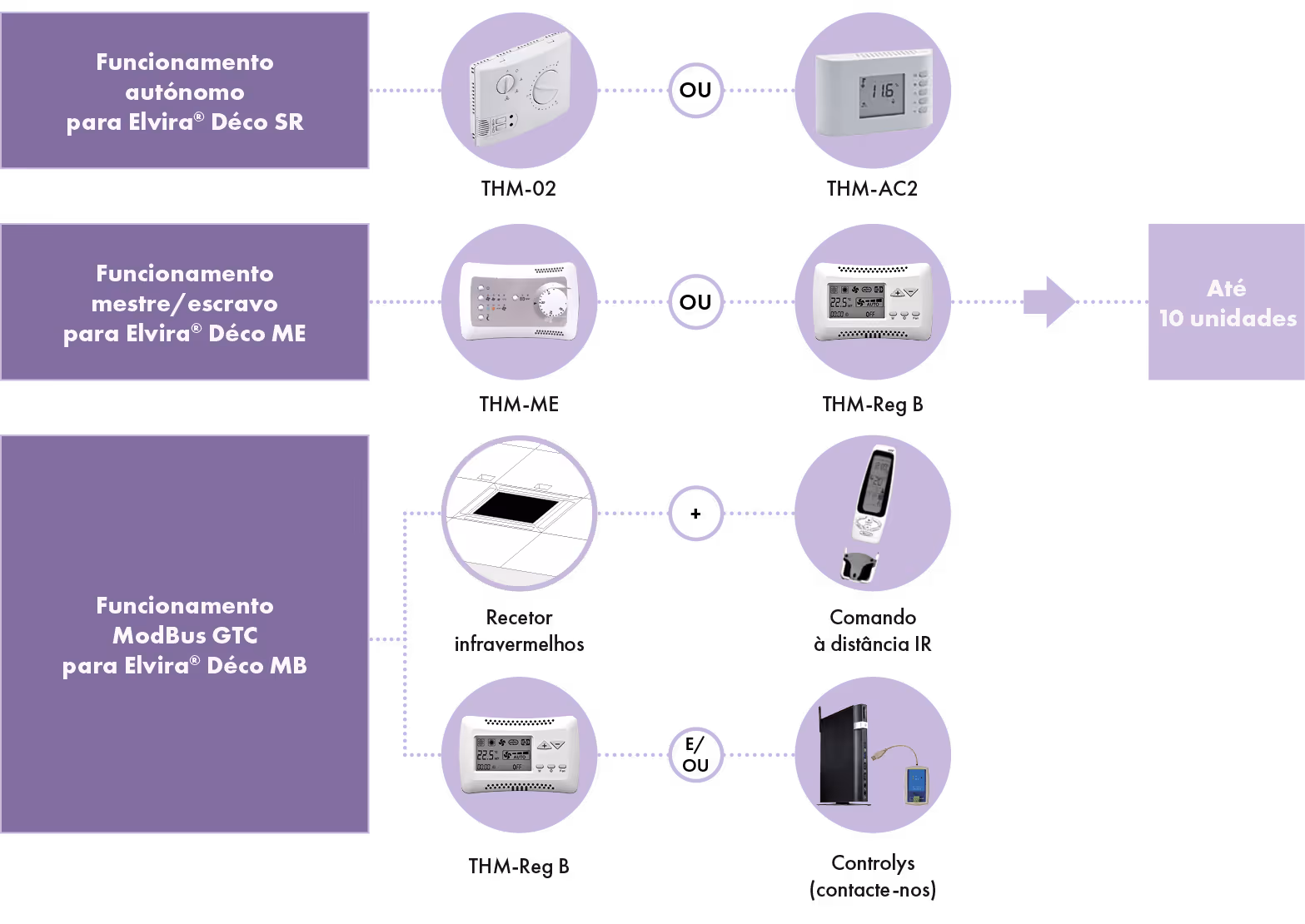

Termóstatos
Uma gama alargada de termóstatos adaptada a qualquer tipo de condição:
- 2 e 4 tubos ou 2 tubos + bateria elétrica.
- Comando da ventilação manual/automático.
- Para mais informações consulte a gama completa termóstatos aqui.

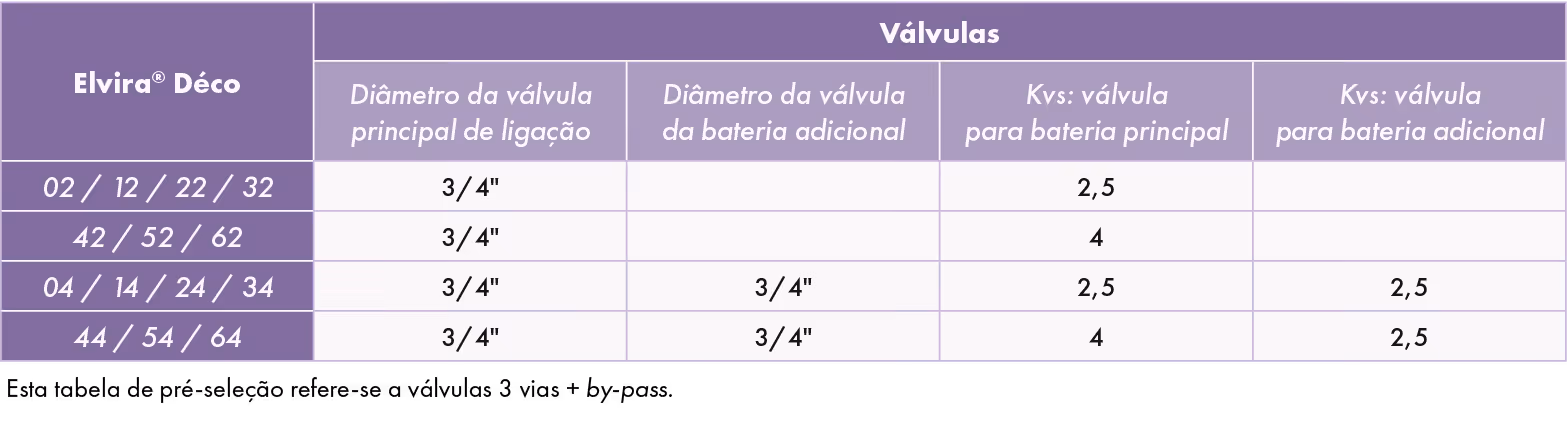

Ligação e diâmetro das válvulas

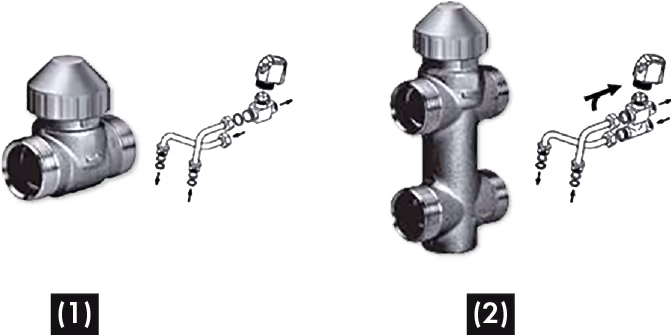

Kit Válvula
O kit válvula (montada de origem ou não montada) é composto por:
- Uma válvula 2V ou 3V + by-pass;
- Um motor TOR (230 V);
- Um tubo em cobre para a ligação entre a cassete e a válvula.
Picagem de ar novo
Modelo standard: retangular 110 / 55 mm.
Opção: adaptação para condutas circulares.
Sonda change over T2
2 tubos.
