Ficha de Produto Versão PDF
Informações Complementares
.svg)
Vantagens
Consumo de energia reduzido: queimador multi-venturi.
Aquecimento por zona.
Aquecimento rápido.
Ausência de corrente de ar.
Baixa emissão de CO e NOx (queimador multi-venturi).
Elevado rendimento energético.
Gama
Fixação por ganchos:
- 10 modelos de 15 a 50 kW, 4 comprimentos (3, 6, 9 e 12 metros).
- 1 ou 2 estágios.
Fixação linear:
- 6 modelos de 30 a 45 kW, 2 comprimentos (12 e 18 metros).
- 1 ou 2 estágios.
Designação
Aplicação / Utilização
- Aquecimento de espaços de grande volume até 15 m de altura.
- Divisão de zonas a tratar: aquecimento localizado dos postos de trabalho.
- Aquecimento intermitente.
Construção / Composição
- Caixa composta por queimador multi-venturi, bloco de elétrodos (ignição e ionização de segurança na presença de gás), ventilador de extração do gás queimado.
- Tubos com tratamento de alta temperatura (saída do queimador).
- Refletor em alumínio polido espelhado.
- Compensador de dilatação.
Opções
- Refletor em aço inoxidável.
- Isolamento do refletor.
- Tubo em aço inoxidável para melhor resistência à corrosão.
- Grelha anti projetéis.
Acondicionamento
- Vendido à unidade.
CARACTERÍSTICAS TÉCNICAS
- Alimentação elétrica: monofásica 230 V - 50 Hz.
- Consumo elétrico: 56 W.
- Ligação de gás 1/2’’.
VISTA EXPLODIDA

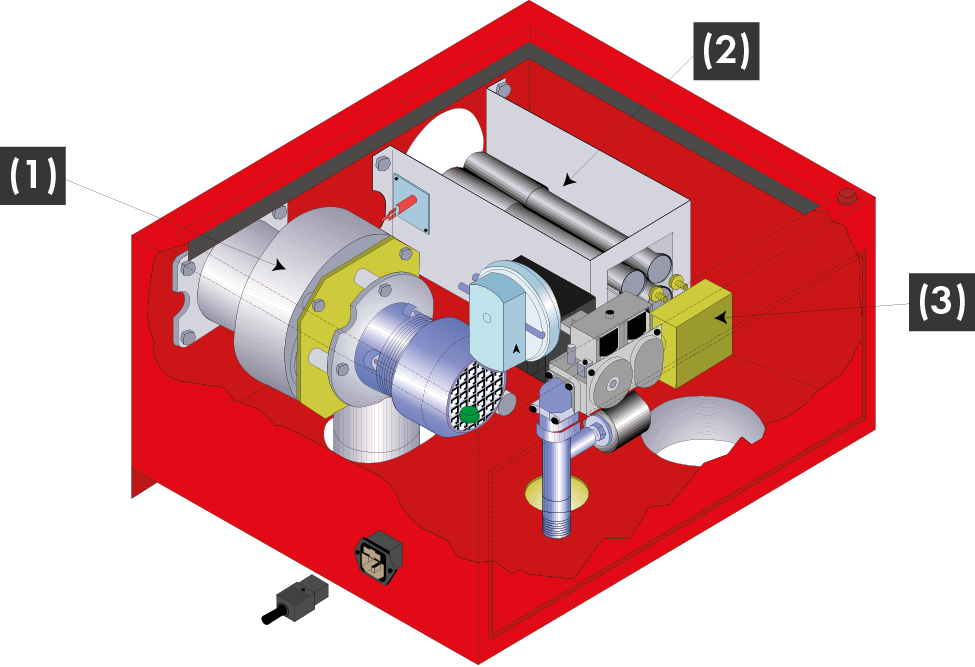

Composição do queimador
LIMITES DE UTILIZAÇÃO
- Distância mínima de materiais inflamáveis: 2 m.
ATRAVANCAMENTOS E PESOS

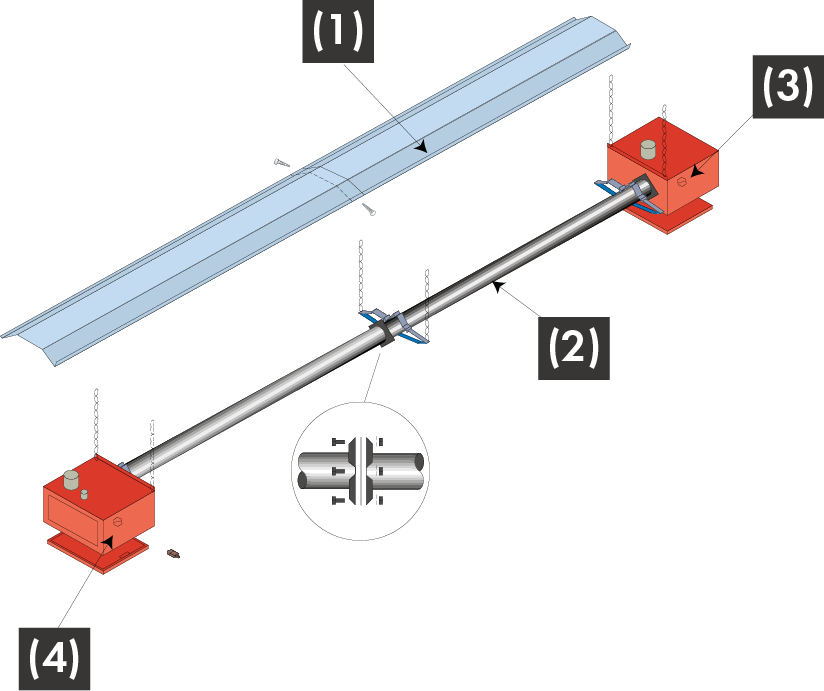

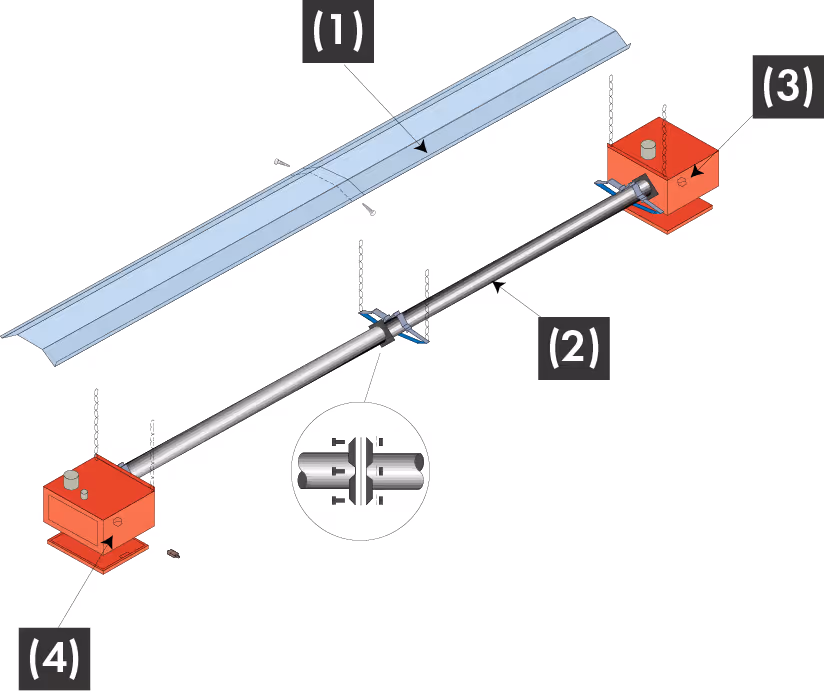

Modelo de fixação por ganchos

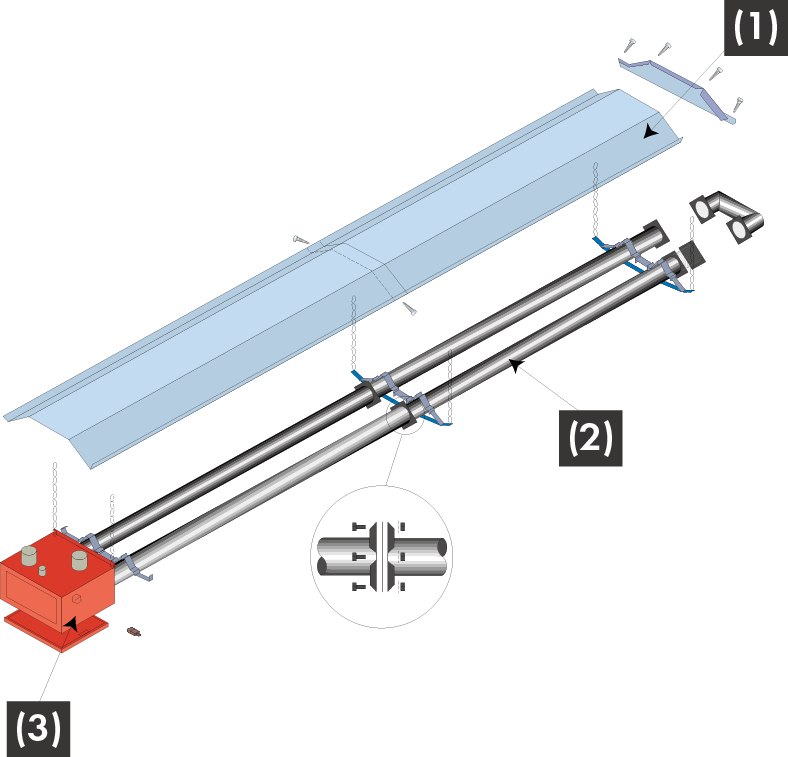

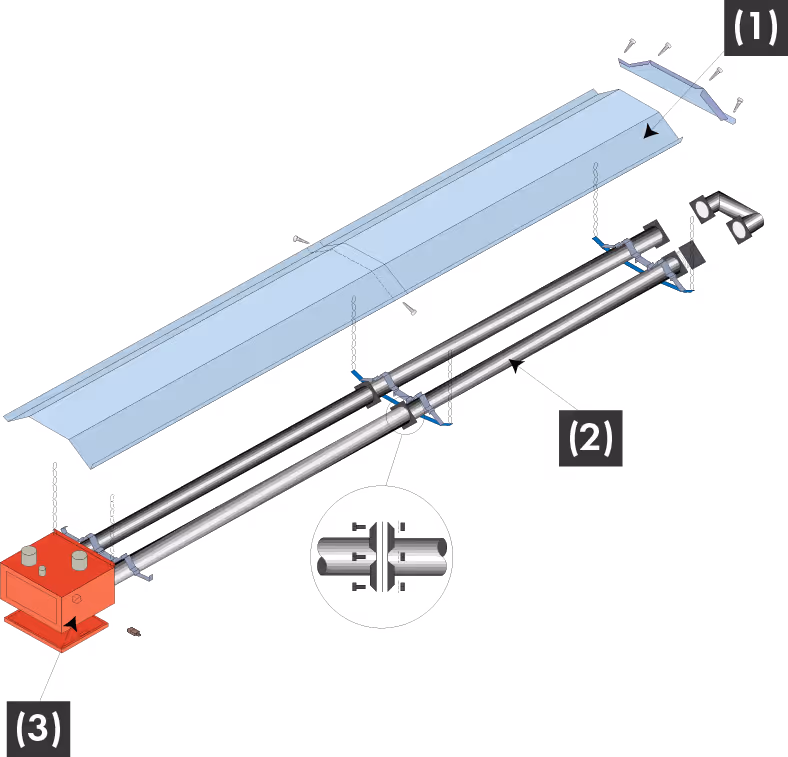

Modelo de fixação linear
INSTALAÇÃO DO EVOLIX® 450

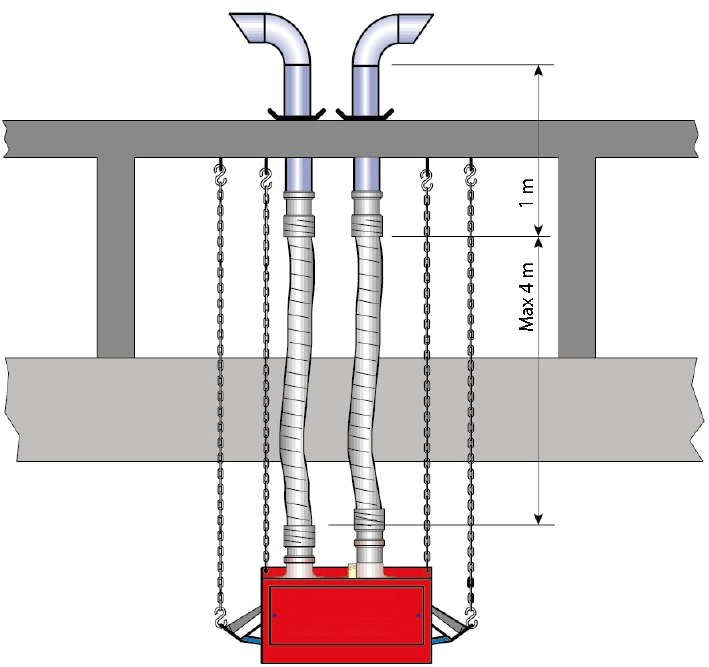

Kit de aspiração do ar comburente em inox 304 + kit de extração dos fumos de cobertura em inox 304
Kit concêntrico em inox 304

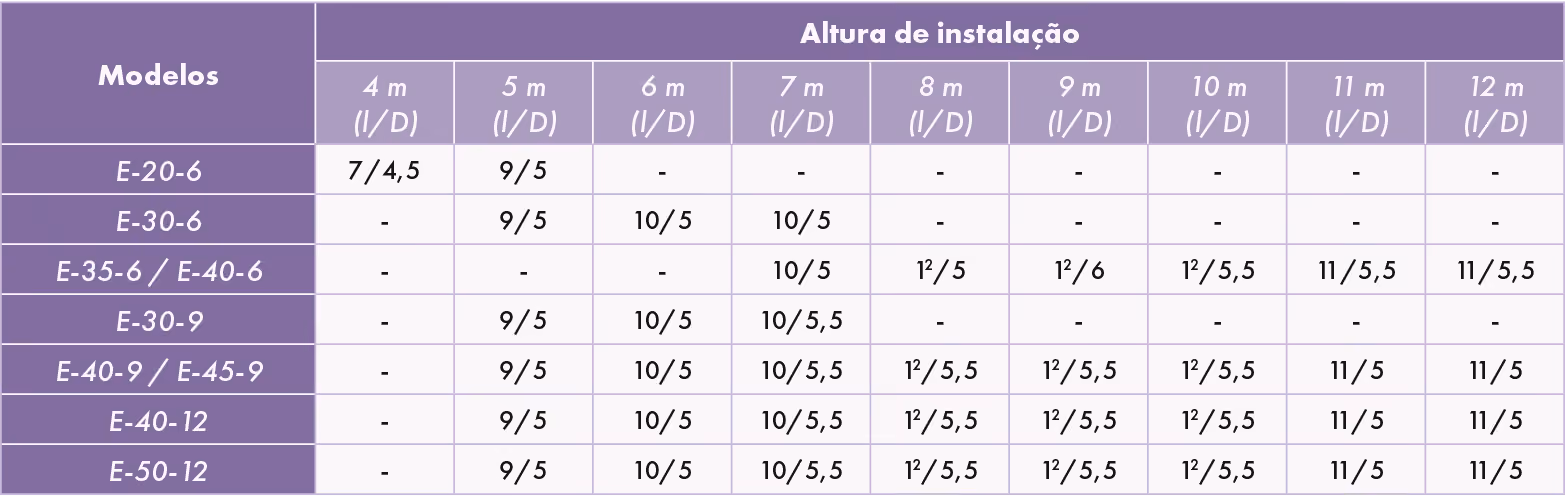

SELEÇÃO DO EVOLIX® 450
1. Determinar as perdas.

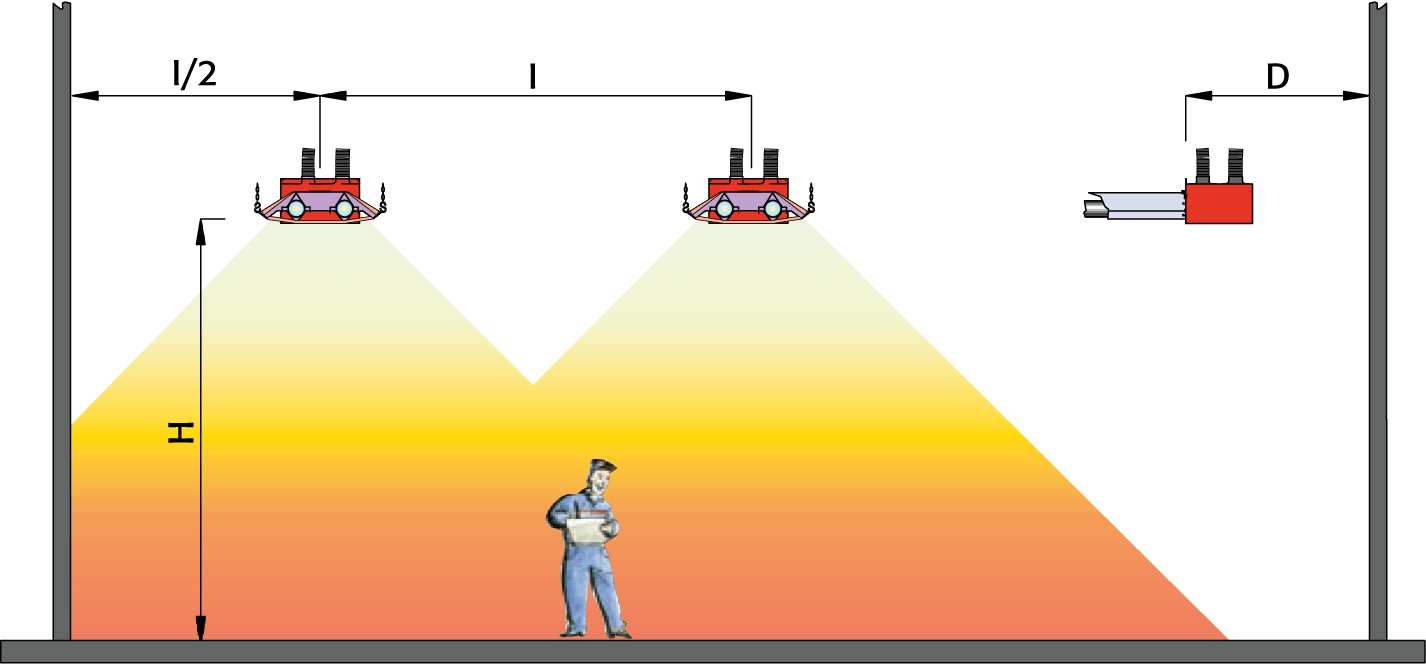

2. Identificar os modelos radiantes em função da altura da instalação.
3. Determinar o número de radiantes em função do modelo escolhido e confirmar com as distâncias (l e D) entre os radiantes.
- Exemplo:
- superfície do local: 18 x 21 = 387 m²
- perdas: 179 kW
- altura de instalação: 7 m
- modelo escolhido: E-30-6
Ou seja: 179 kW / 30 kW = 6 radiantes.
Acessórios de instalação
Condutas de chaminé com Ø de 80 mm em inox, canto, comprimento direito, conduta flexível, acessório de extração, abraçadeiras.
Termóstato de bolbo preto
Medição da temperatura resultante do ar e da radiação na zona de ocupação.
Placa de comando
Placa de comando para controlo até 8 radiantes.
Até 5 zonas diferentes.
Disponível em 2 modelos: 1 estágio ou 2 estágios.
