Fluent Line
difusores lineares de slots de indução
Informações Complementares
.svg)
Vantagens
Difusor de indução com elevada capacidade de mistura.
Baixa velocidade na zona ocupada.
Boa penetração para insuflação de ar quente (inverno).
Slots com otimização de perda de carga e ruído.
Gama
- 6 dimensões disponíveis, 1 a 4 vias (tarifas).
- Dimensões limite de fabrico: 600 mm / 2000 mm (comprimento).
- Caudais indicativos de 50 até 400 m³/h (tabela de seleção).
Designação
Aplicação / Utilização
- Especialmente concebidos para instalação no teto.
- Os slots permitem a orientação do fluxo de ar em diferentes direções.
- A regulação otimizada origina baixas velocidades na zona ocupada.
- Difusor de indução, ideal para aplicações com diferencial de temperatura elevado (expansão direta).
Construção / Composição
- Difusor em alumínio extrudido.
- Slots em plástico preto ou branco de alta qualidade.
- Fixação através de ponte de montagem.
- Acabamento disponível: pintado a branco RAL 9003 mate, com slot preto.
Opções
Por favor consulte-nos para mais informações sobre:
- Possibilidade de outros comprimentos.
- Pintura a outras cores RAL ou acabamento anodizado.
- Difusores contínuos.
- Versão parede.
- Difusores com 5 ou 6 vias.
- Versão com aba reduzida.
Acondicionamento
- Vendido à unidade.
ATRAVANCAMENTOS
Difusor
Modelo de 1 via
Modelo de 2 vias
Modelo de 3 vias
Modelo de 4 vias
Para informações sobre os atravancamentos dos modelos de 5 e 6 vias por favor consulte-nos.

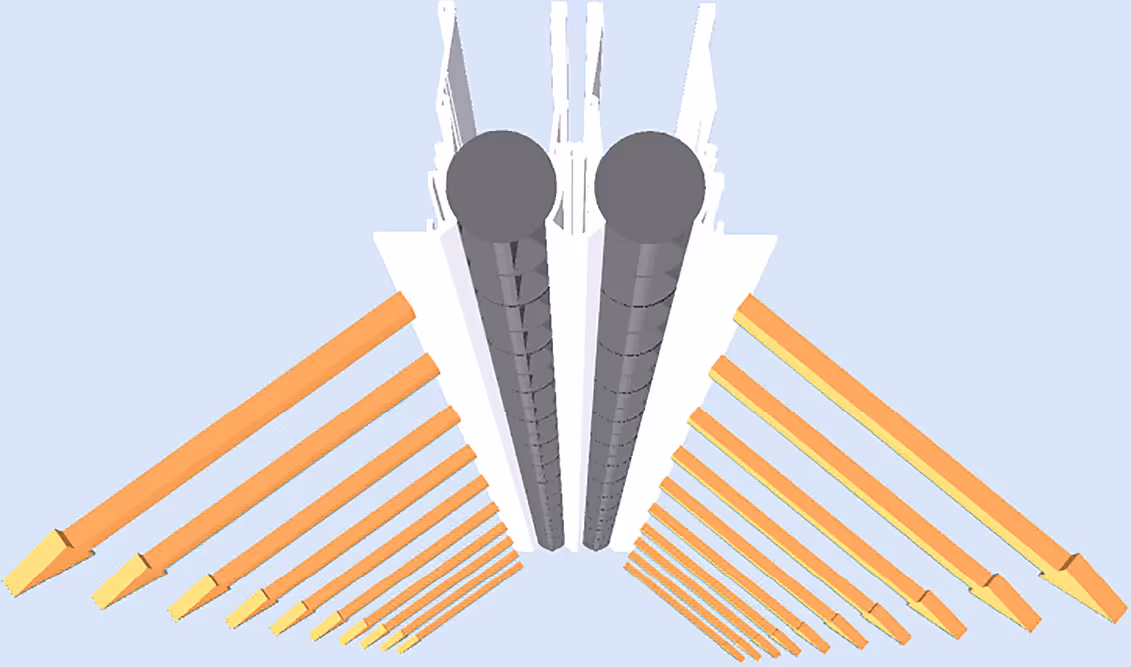

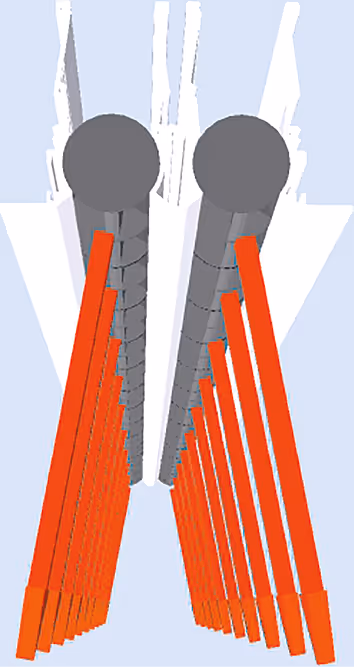

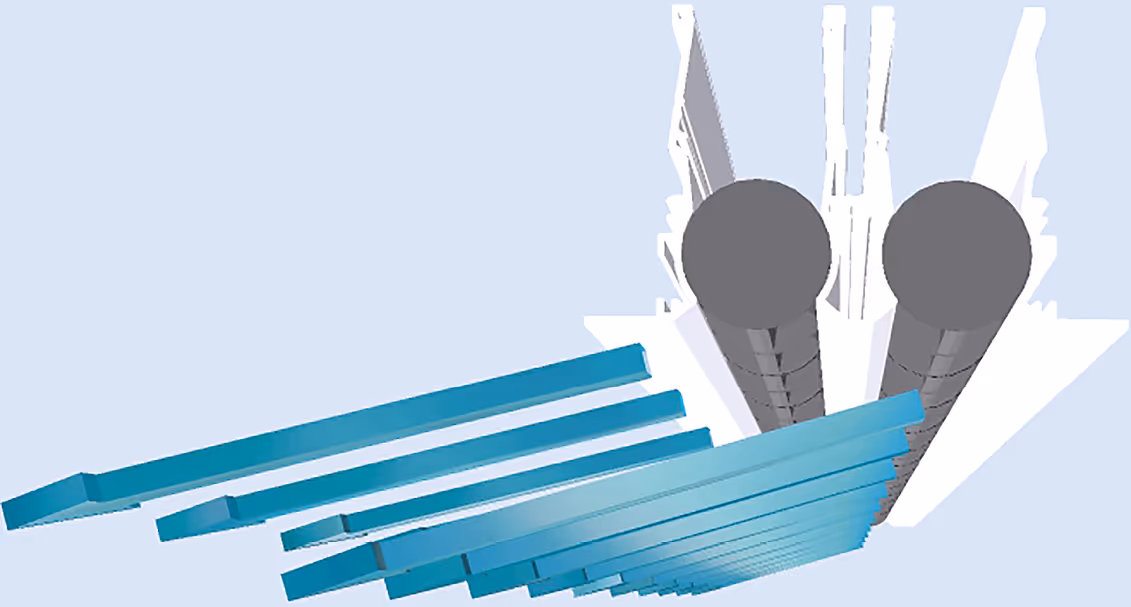

EXEMPLOS DE DIREÇÕES DE DESCARGA

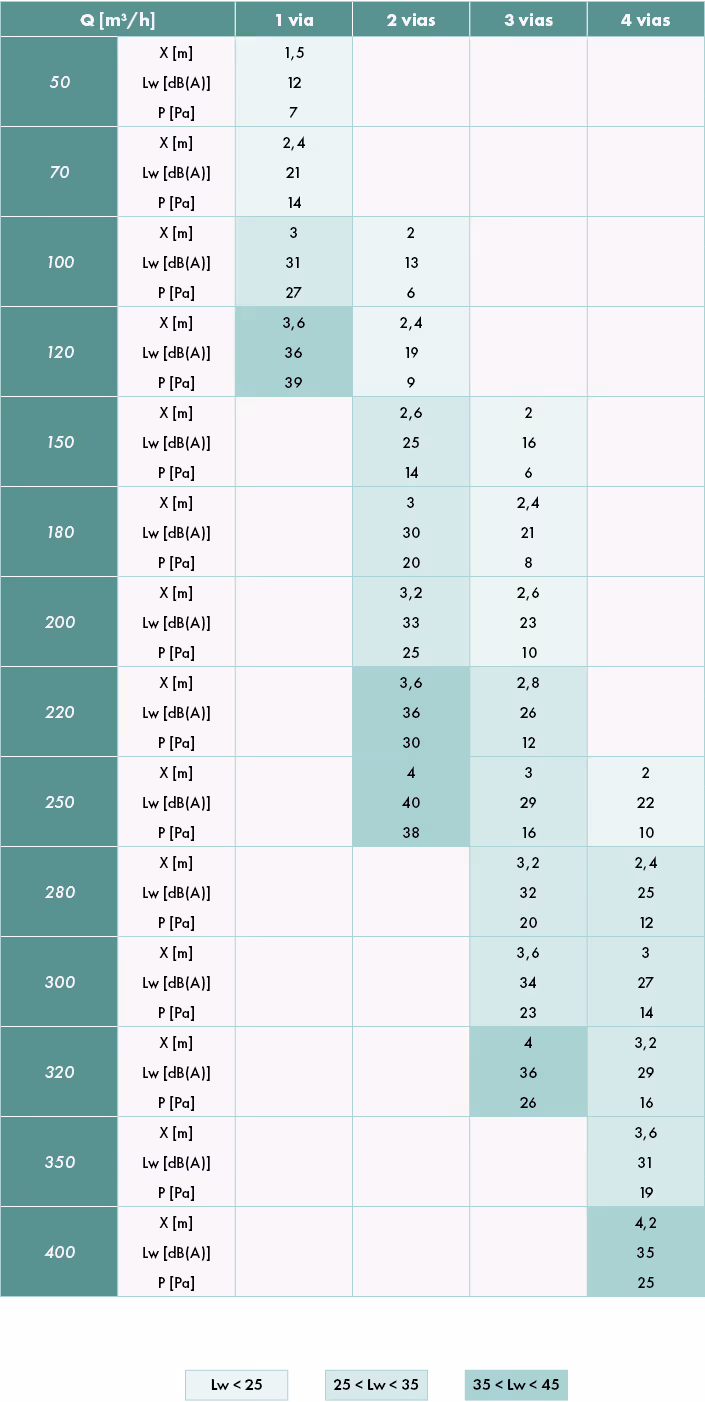

TABELA DE SELEÇÃO RÁPIDA
Caudais por metro linear
Pontes de montagem
Disponíveis em 2 modelos:
Tipo I - para instalação no pleno.
Tipo II - para instalação em teto falso.
Vendido à unidade.
Parafusos M3 incluídos.
TIPO I
1 via
2, 3 ou 4 vias
TIPO II
1 via
2, 3 ou 4 vias
Plenos para Fluent Line
Plenos em chapa galvanizada, sem isolamento, vendido à unidade.
Opções: plenos com isolamento de 6 mm, aplicado interna ou externamente; possibilidade de integração de registo de caudal na picagem do pleno.
Atravancamentos
Peças de topo para Fluent Line
Para difusores de 1 a 4 vias, vendido à unidade.
Peças de canto para Fluent Line
A 90º, vendido à unidade.
Peças de ligação para Fluent Line
Para ligação entre 2 difusores, vendido à unidade.
