Ficha de Produto Versão PDF
Informações Complementares
.svg)
Vantagens
Perfil com efeito estético.
Gama
- 20 dimensões disponíveis (tarifas).
- Dimensões limite de fabrico: 100 x 75 mm / 1500 x 600 mm; mais informações no ponto Construção/Composição.
- Caudais indicativos de 160 até 4000 m³/h (consulte-nos para mais informações).
Designação
Aplicação / Utilização
- Grelha de insuflação ou de retorno para instalação em parede.
Construção / Composição
Características gerais:
- Aro e alhetas em alumínio.
- Fixação através de clips.
- Acabamentos disponíveis: anodização alumínio à cor natural ou pintado a branco RAL 9003 mate.
Dimensões mínimas e máximas admitidas:
- B (largura) = 100 a 1500 mm.
- H (altura) = 75 a 600 mm.
- Passo em comprimento / altura = 50 mm / 50 mm.
- Espaçamento entre alhetas = 20 mm.
- Reforço central para grelhas com largura superior a 600 mm.
- Para dimensões fora do standard, consulte-nos.
Opções
- Todas as cores RAL.
- Fixação através de parafusos: grelha tipo GAV².
- Grelha de simples deflexão com alhetas verticais: modelo 11.
- Grelha de dupla deflexão com alhetas frontais verticais: modelo 21.
Acondicionamento
- Vendido à unidade.
ATRAVANCAMENTOS
- Dimensões da abertura: altura x largura (H x B) em mm.
- O esquema de atravancamentos apresentado não considera a montagem da grelha com contra-aro.
GAC² e GAV² 10
GAC² e GAV² 11
GAC² e GAV² 20
GAC² e GAV² 21
Para mais informações, por favor consulte o ponto Montagem e Ligação
MONTAGEM EM PAREDE
- Fixação através de um contra-aro CFU 08.
- O contra-aro é selado na parede.
- A grelha é fixada, por clips, no contra-aro.
Esquema de atravancamentos para montagem com contra-aro
MONTAGEM EM TETO
- Fixação por kit especial para teto T-FIX.
- Facilita os trabalhos de limpeza e manutenção da grelha.
- Para grelhas com largura inferior a 600 mm será necessário 1 kit, com 2 peças de fixação.
- Para grelhas com largura superior a 600 mm serão necessários 2 kits, com 4 peças de fixação.
- Para grelhas montadas com registo, o kit de fixação T-FIX apenas será compatível com os modelos de largura até 600 mm (1 kit).
- Entregue não montado.
MONTAGEM EM CONDUTA FLEXÍVEL
- A grelha é fixada por clips no pleno PFU 28 ou PFU 38.
PFU 28
PFU 38
MONTAGEM DO REGISTO
- O registo RFS 08 é fixado na grelha através de clips.
Grelha de simples deflexão
Grelha de dupla deflexão

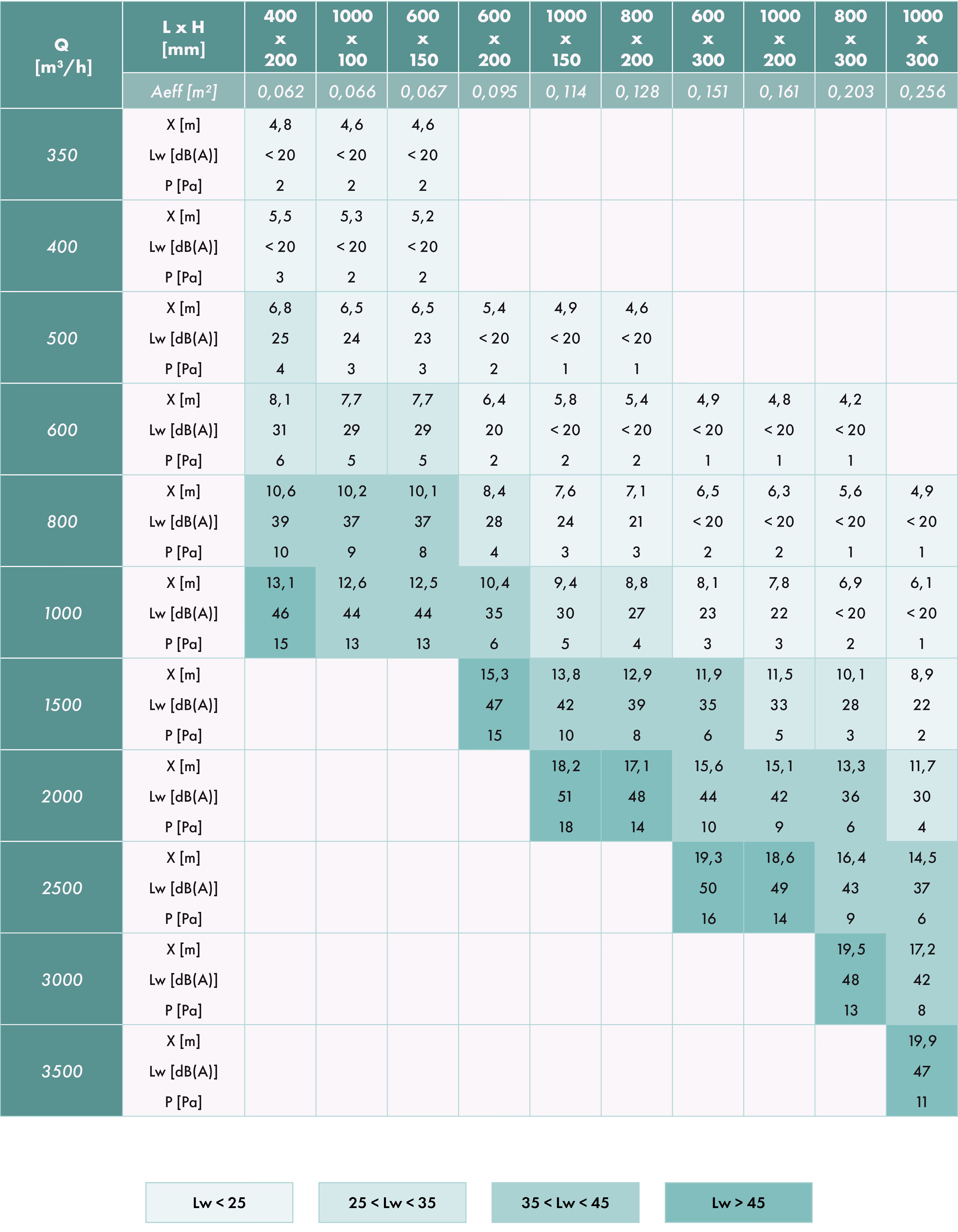

TABELA DE SELEÇÃO PARA GAC² 10-20
RFS 08
Registo em aço galvanizado com alhetas opostas.
CFU 08
Aro de montagem em aço galvanizado.
PFU 28
Pleno com picagem axial em chapa de aço galvanizado, com ou sem isolamento.
PFU 38
Pleno com picagem lateral em chapa de aço galvanizado, com ou sem isolamento
