Vantagens
Simplicidade de instalação e utilização.
Estética cuidada.
Gama
2 modelos:
- 81: alhetas standard, reguláveis.
- EA: alhetas design, fixas.
- 6 dimensões disponíveis para cada modelo (tarifas).
- Limites de fabrico: altura mínima de 200 mm; L x H de 1000 x 600 mm.
- Caudais indicativos de 100 até 3000 m³/h (tabela de seleção).

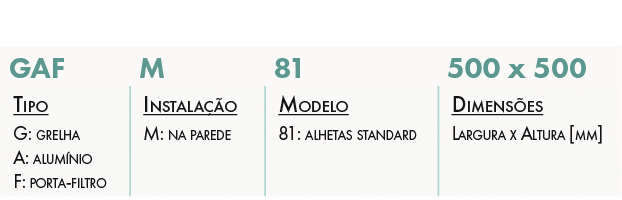

Designação
Aplicação / Utilização
- Retorno na parede ou no teto equipado com filtro (a encomendar separadamente).
Construção / Composição
- Aro e alhetas em alumínio.
- Face frontal articulável para manutenção do filtro.
- Fecho através de clips.
- Encaixe do filtro em aço galvanizado.
Opções
- Outras cores RAL.
Acondicionamento
- Vendido à unidade.

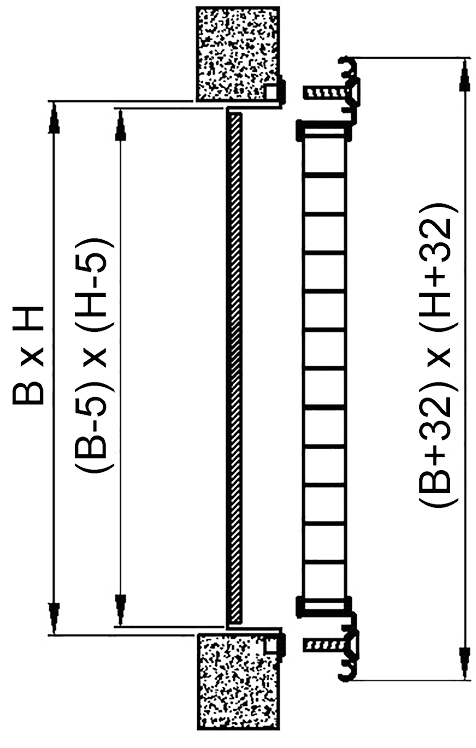

ATRAVANCAMENTOS
- Dimensões da abertura: L + 5 x H + 5 para os 2 modelos.
GAF M 81
GAF M EA
Dimensões em mm para os 2 modelos.
INSTALAÇÃO DA GRELHA GAF M 81/EA
- Fixar lateralmente o aro na parede ou no teto.
- Colocar o filtro no compartimento (filtro não fornecido).
- Fechar a grelha (fecho por clips).

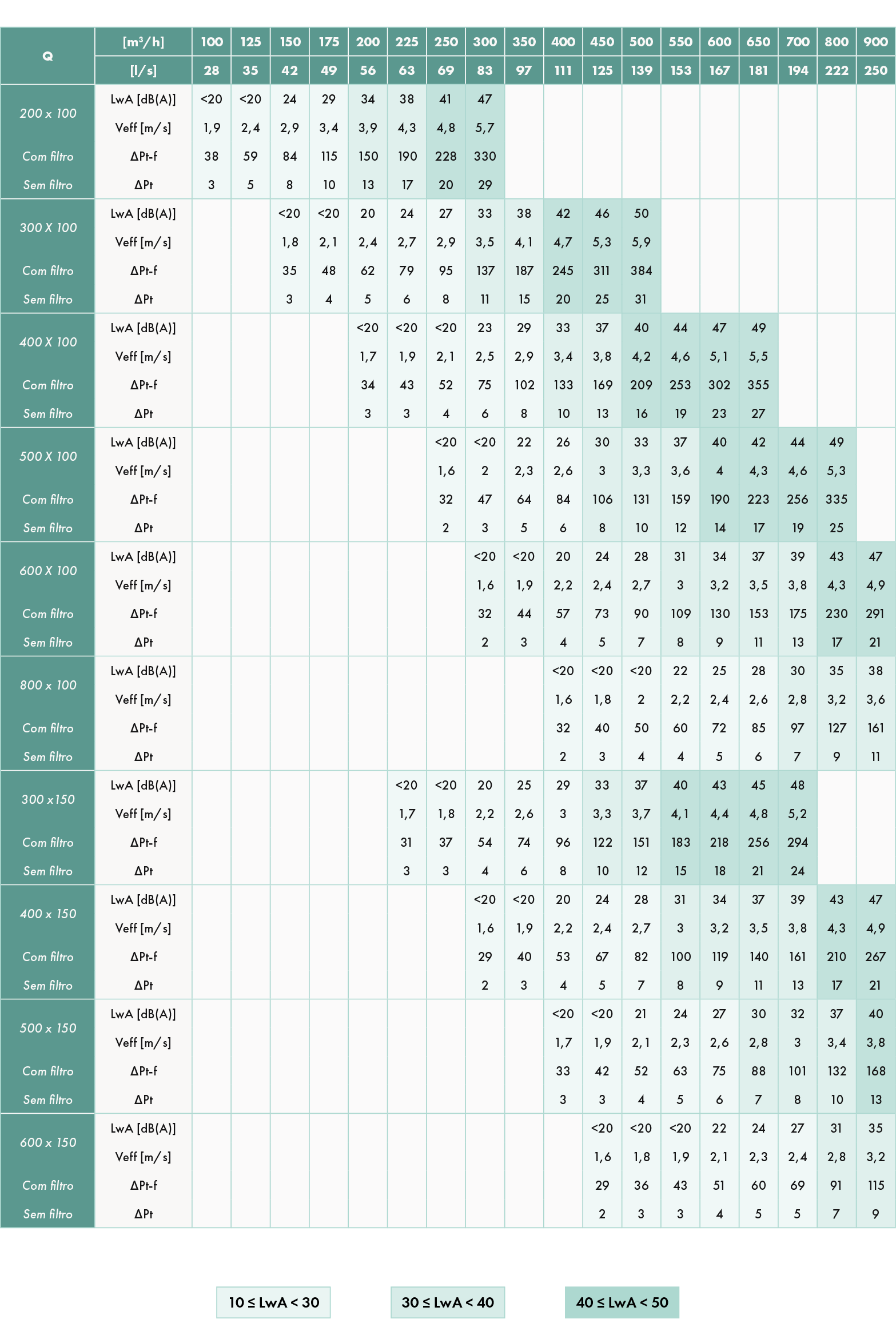

TABELAS DE SELEÇÃO RÁPIDA
GAF M 81
GAF M EA
Filtro G4 para GAF M 81 - EA
Filtro gravimétrico.
Espessura de 13 mm.
Não incluído no fornecimento da grelha, a encomendar à parte.
Filtro M5 para GAF M 81 - EA
Não incluído no fornecimento da grelha, a encomendar à parte.
