Ficha de Produto Versão PDF
Informações Complementares
.svg)
Vantagens
Simplicidade de instalação e manutenção.
Integração de filtro e sua fácil remoção.
Gama
- GAF P 88: quadrícula fixa com 13 mm de passo.
- GAF P 88i: quadrícula fixa inclinada a 45° com 13 mm de passo.
- GAF P EA: alhetas design fixas.
- 5 dimensões disponíveis para cada modelo (tarifas).
- Dimensões limite de fabrico: 400 x 400 mm / 1000 x 300 mm.
- Caudais indicativos de 800 até 1500 m³/h (tabela de seleção).
Designação
Aplicação / Utilização
- Grelha de retorno com porta-filtro para instalação em teto falso.
Construção / Composição
GAF P 88 e 88i
- Núcleo central em alumínio.
GAF P EA
- Núcleo central com alhetas design fixas em alumínio.
Características comuns:
- Aro em alumínio anodizado com rebordo arredondado com 23 mm de largura.
- Núcleo central articulável para acesso e remoção do filtro.
- Calha lateral no núcleo central para evitar a queda do filtro aquando da sua abertura e permitir a sua substituição.
- Filtro gravimétrico plano, espessura de 15 mm (como acessório).
- Fecho por parafuso ou por sistema push-pull (opção).
- Acabamento: alumínio anodizado ou pintura branco RAL 9010.
Opções
- Sistema de fixação push-pull.
- Diferentes níveis de eficiência dos filtros.
Acondicionamento
- Vendido à unidade (filtro não incluído).

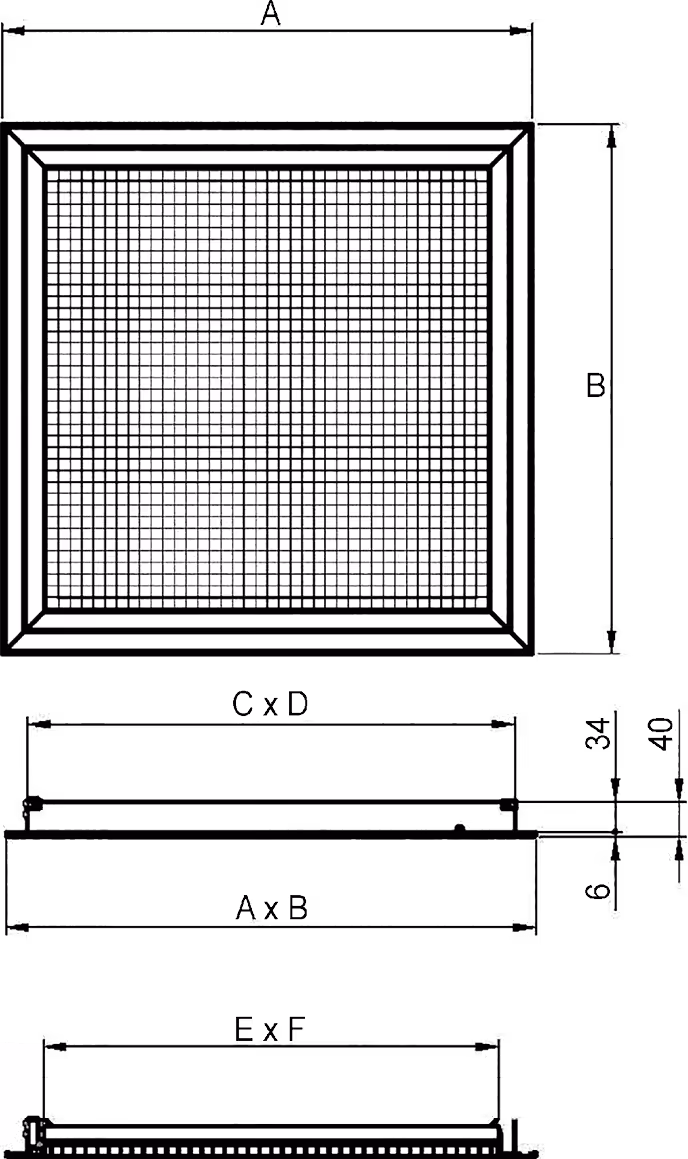

ATRAVANCAMENTOS
GAF P 88, 88i e EA
VISTA EM CORTE

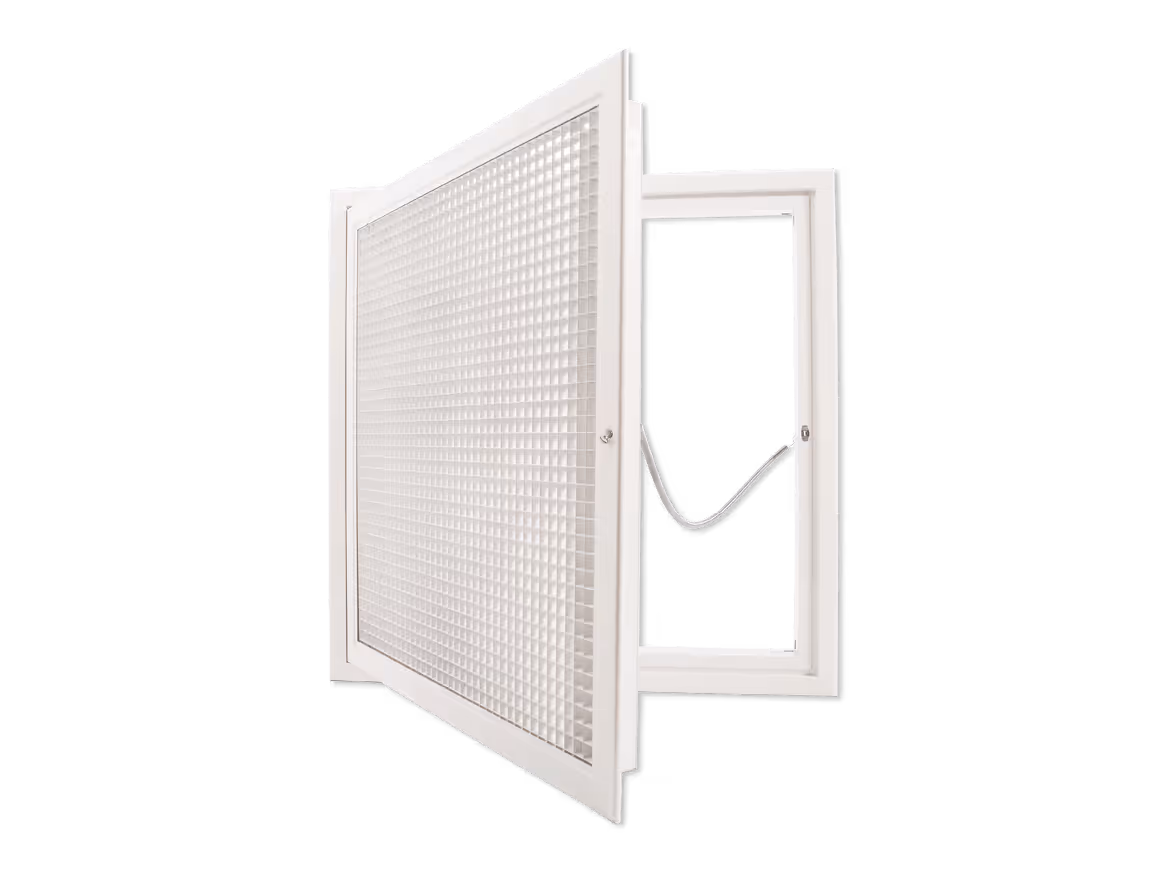

GAF P 88
GAF P EA

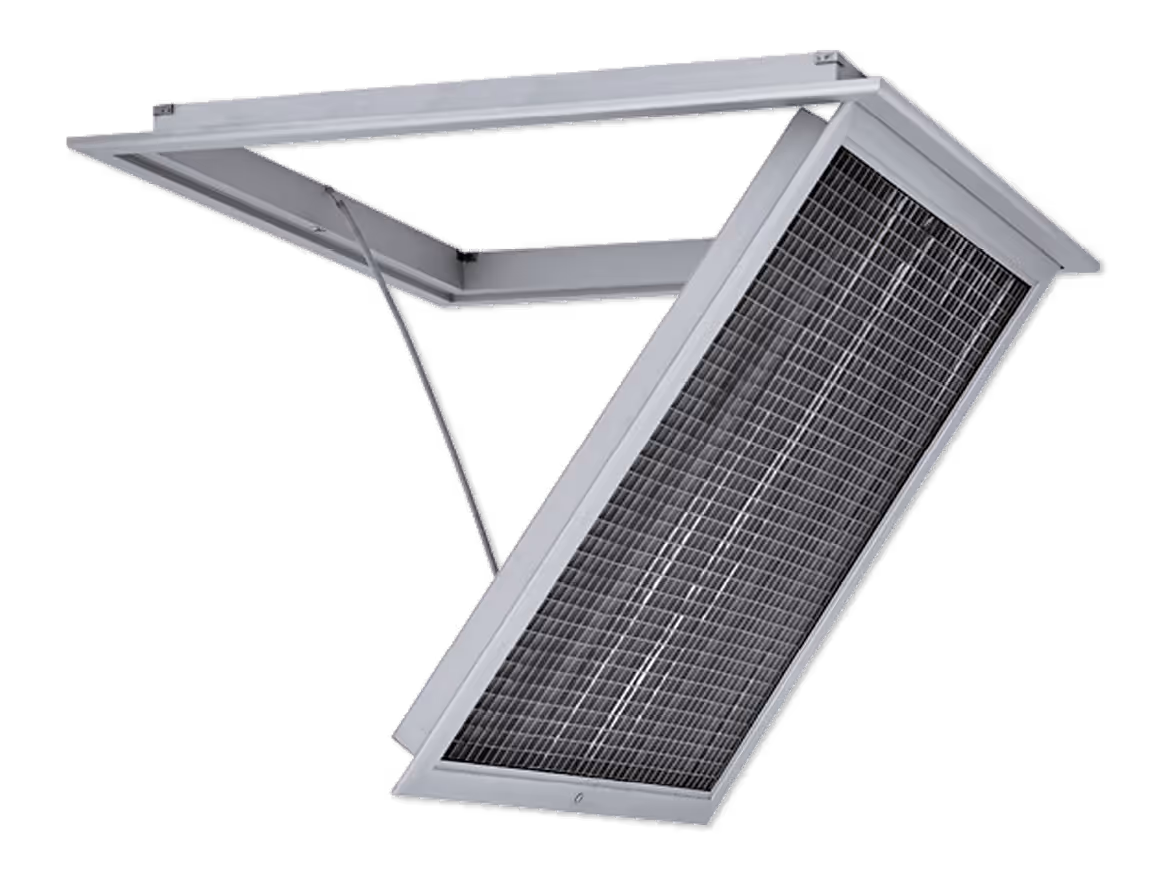

Grelha GAF P 88i

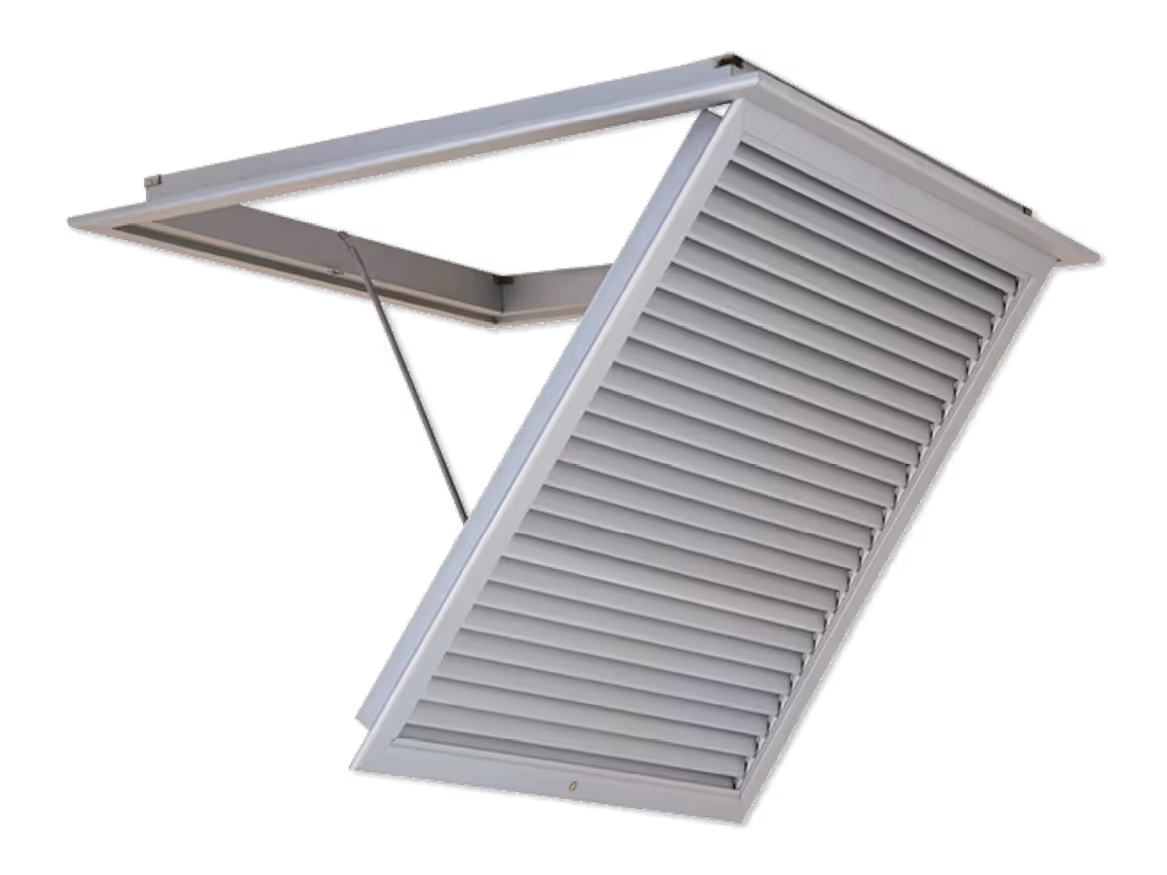

GrelhaGAF P EA

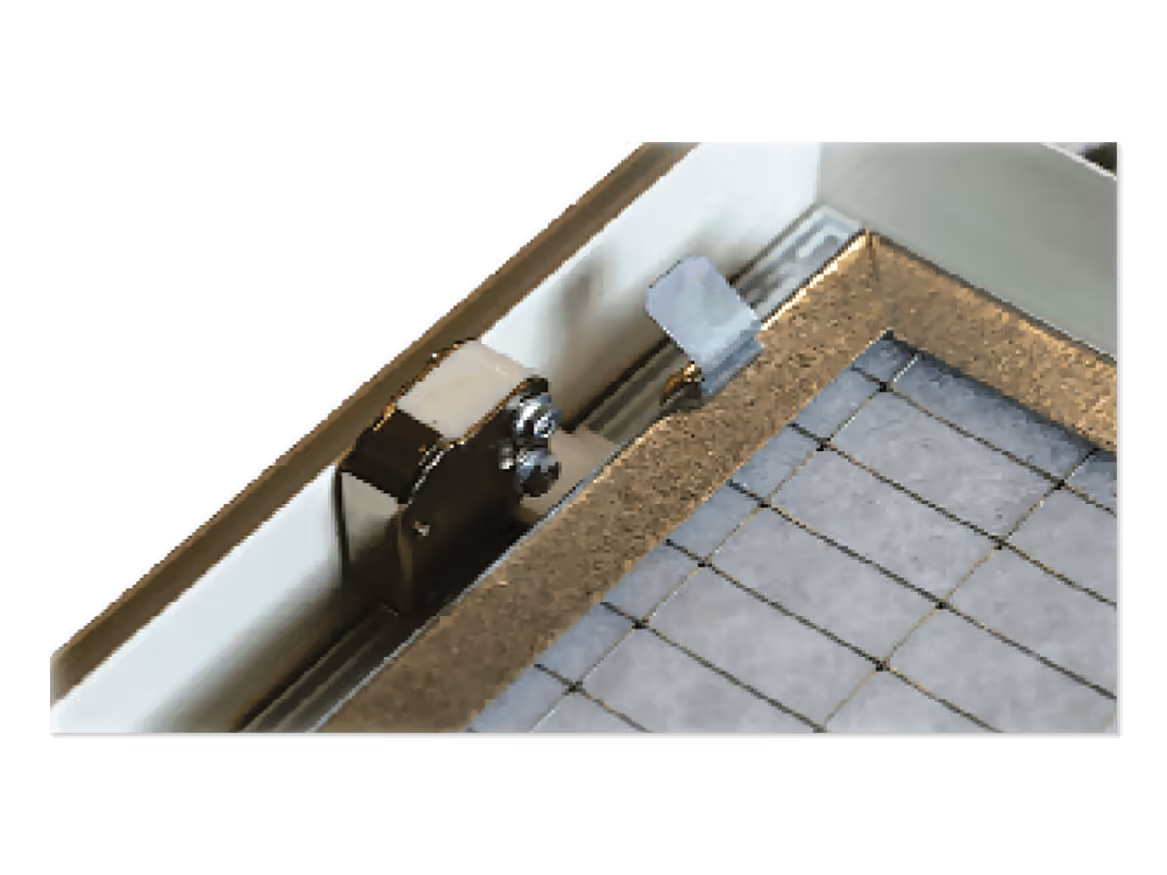

Sistema de fixação Push-Pull

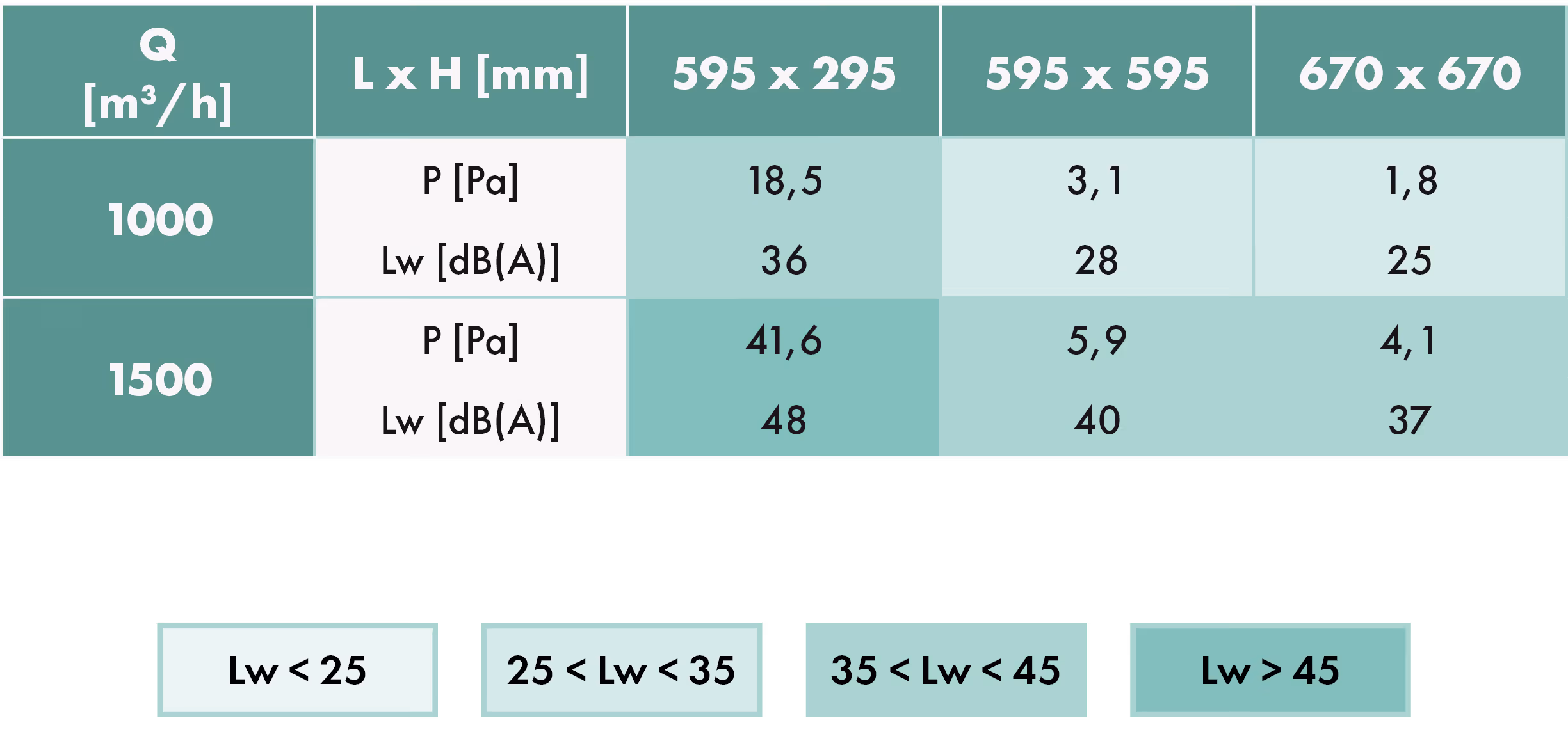

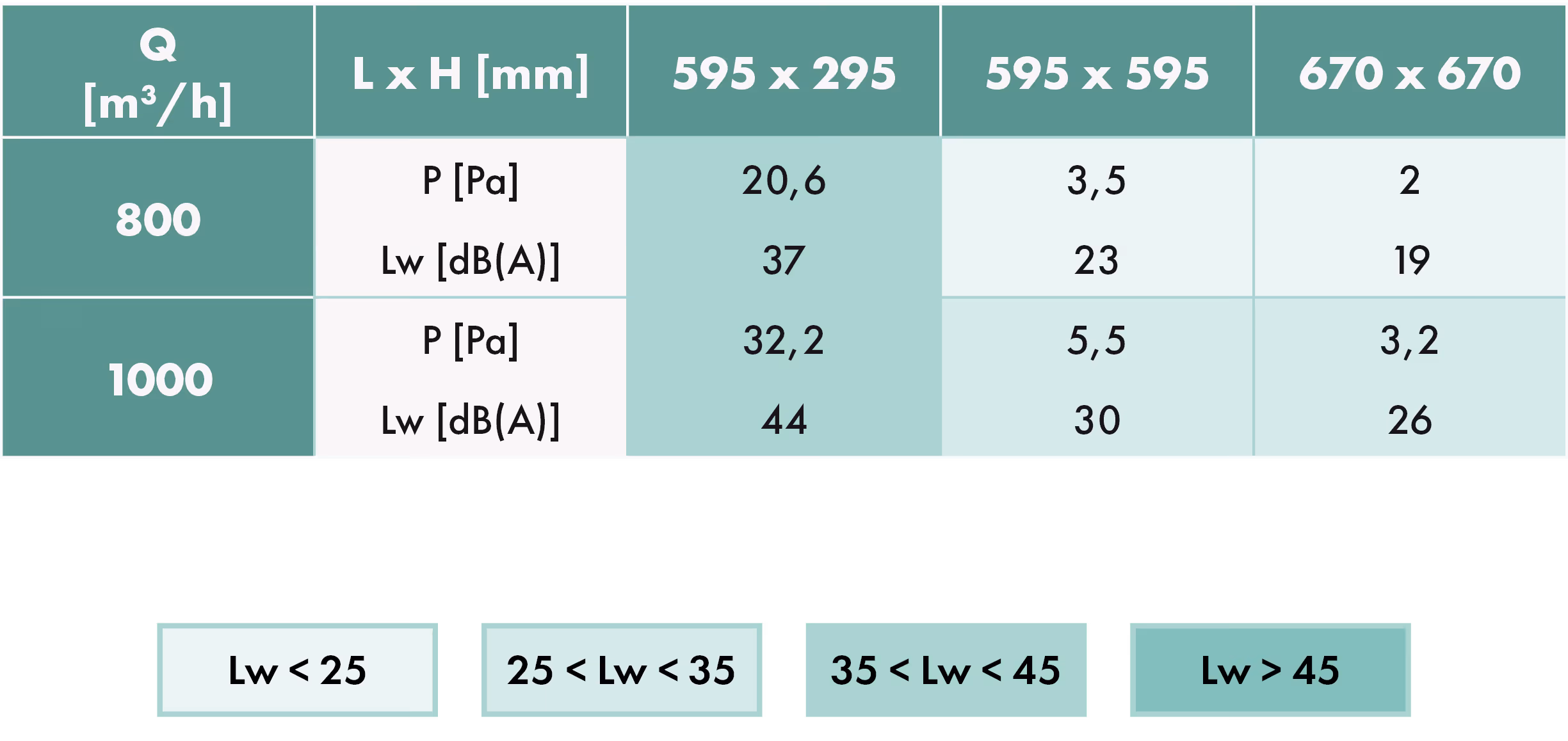

TABELA DE SELEÇÃO
Para grelha GAF P 88 e GAF P 88i
Filtro G3 ou G4 para GAF M 88 ou GAF P 88
Filtro standard: gravimétrico plano G3 (consulte-nos para G4).
Espessura de 3 a 15 mm.
Não fornecido com a grelha.
Opção: filtro maleável sintético, fornecido com a grelha.
PFU 08
Pleno de ligação lateral em chapa de aço galvanizado.
Poderá ser isolado ou não isolado.
Consulte-nos para mais informações.
