Vantagens
Estrutura em alumínio em forma de banheira autoportante.
Resistente a ambientes marítimos.
Isolamento inferior de 60 mm.
Soluções de montagem.
Acessórios.

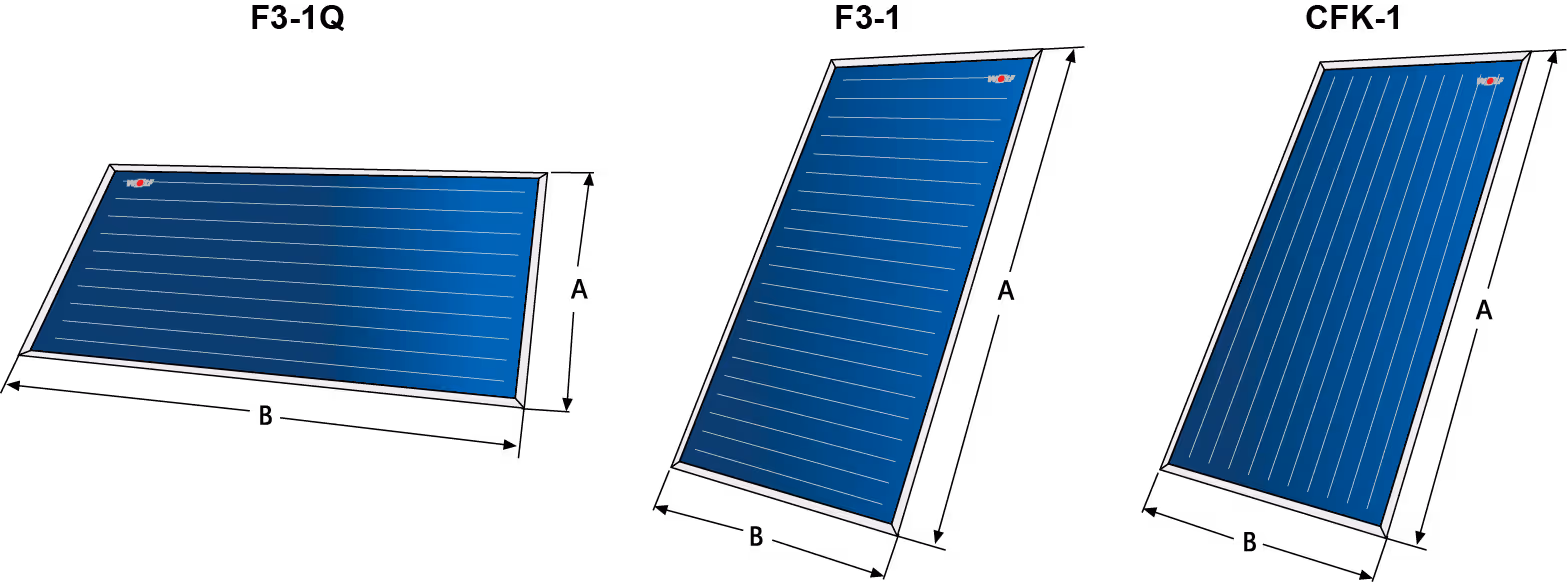

Gama
- CFK-1: painel com circuito em harpa simples vertical.
- F3-1: painel com circuito em serpentina vertical.
- F3-1Q: painel com circuito em serpentina horizontal.
Designação
Aplicação / Utilização
- Para produção de água quente para aquecimento ou produção de AQS recorrendo a captação de energia solar.
Construção / Composição
- Banheira em alumínio extrudido resistente a ambientes marítimos, com fundo isolado com 60mm de lã de rocha e isolamento lateral de 25 mm nos modelos F3-1 e F3-1Q. A ventilação da banheira é assegurada por filtros de ar permanentes.
- Permutador em serpentina/meandro (arpa simples CFK-1) de volume mínimo de forma a uma transmissão rápida da energia ao permutador.
- Absorvedor de superfície total, de cobre soldado por ultrassons com tecnologia de 4 pontos.
- Vidro solar EDG altamente transparente de 3,2 mm (3,0 mm CFK-1) resistente a granizo segundo a EN 12975 e estrutura ligeira para um ótimo comportamento com radiação angula.
- Junta entre a banheira e o aro em EPDM com esquina vulcanizada.
- A fixação do aro é feita por prensa de 200Tm.
Opções
Opções e acessórios:
- Solução de suporte para cobertura planas até 10 painéis, em alumínio anodizado ou standard.
- Solução de suporte em cobertura inclinada, à face ou integrado no telhado.

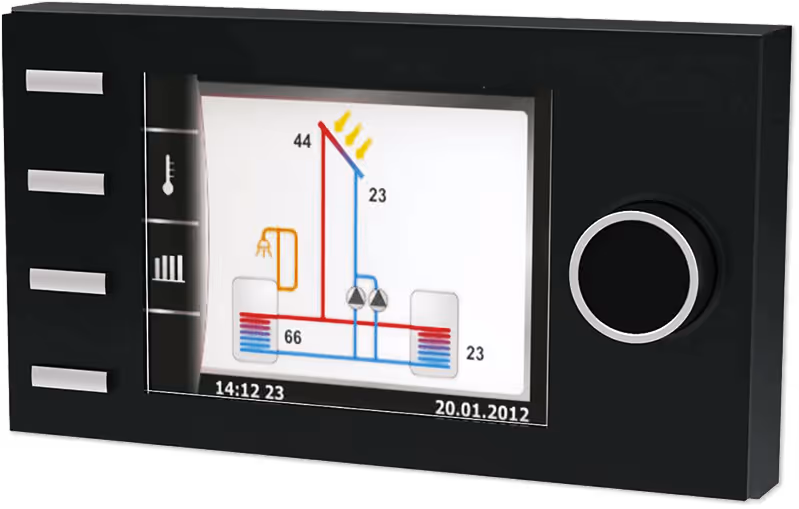

- Controlador Solar SM1-2, para aplicações com um único circuito mediante com controlo pela temperatura diferencial, fornecido com uma sonda para captadores e para depósito.
- Controlador SM2-2 para aplicações com dois depósitos e duas baterias de captadores, ou três depósitos e uma bateria de acumuladores.
- Interface BM-2 Solar.

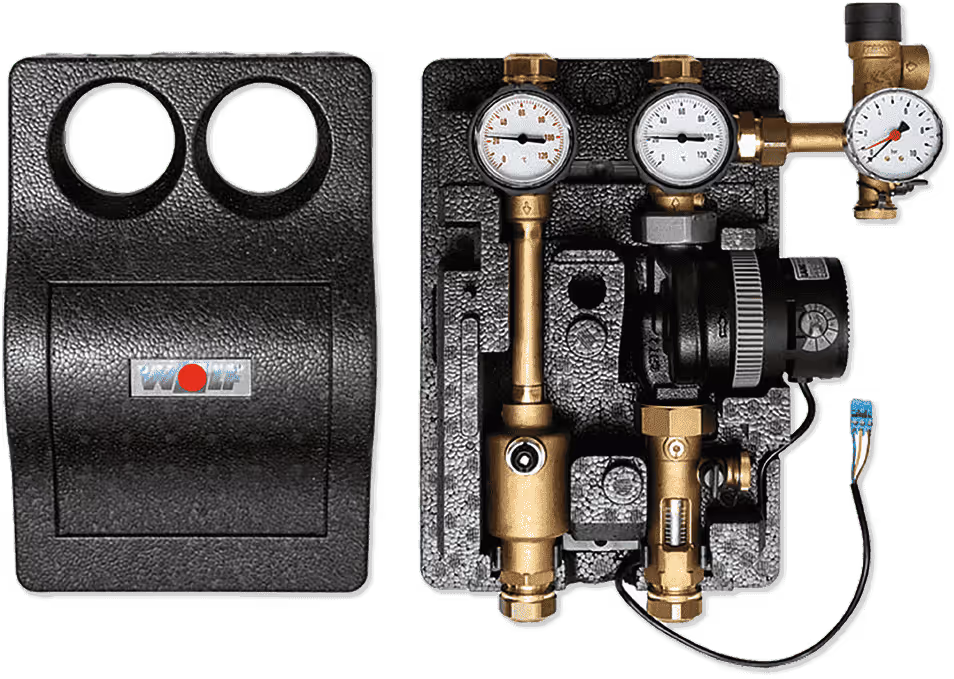

- Grupo hidráulico solar completo, compacto enclausurado em envolvente de isolamento térmico, desmontável para acesso, com possibilidade de integração do controlador. Duas versões: até 10 ou 20 painéis. Inclui: válvulas de corte e termómetro na ida e retorno, sistema de enchimento/drenagem, válvula de segurança 6 bar, manómetro de 0-10bar, separador de ar e purgador manual.
- Regulador de caudal de 2-15 l/min (até 10 painéis) e 7-30 l/min (até 20 painéis). Bomba de alta eficiência (EEI<0,20).
- Diversos acessórios hidráulicos, como compensadores, bainhas de imersão, vasos de expansão, etc..

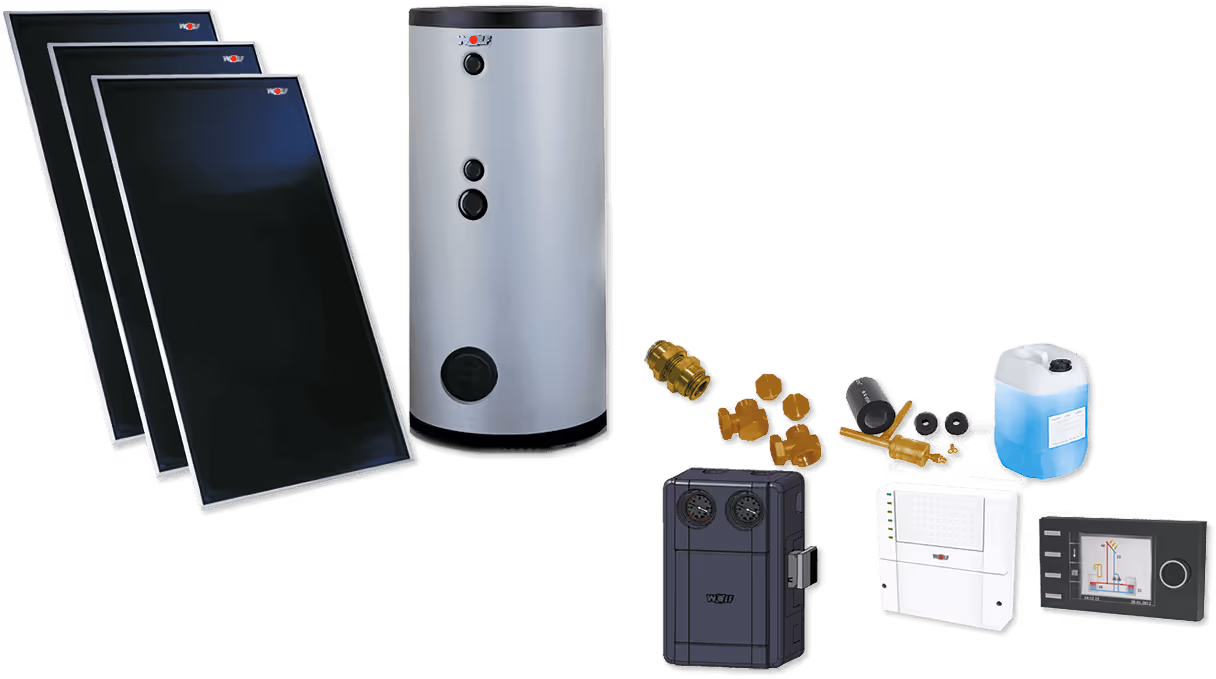

- PAC’s solares, possibilidade de encomendar PACS solares que incluem todos os elementos de um sistema solar para pequenas aplicações:
Acondicionamento
- Vendido à unidade.

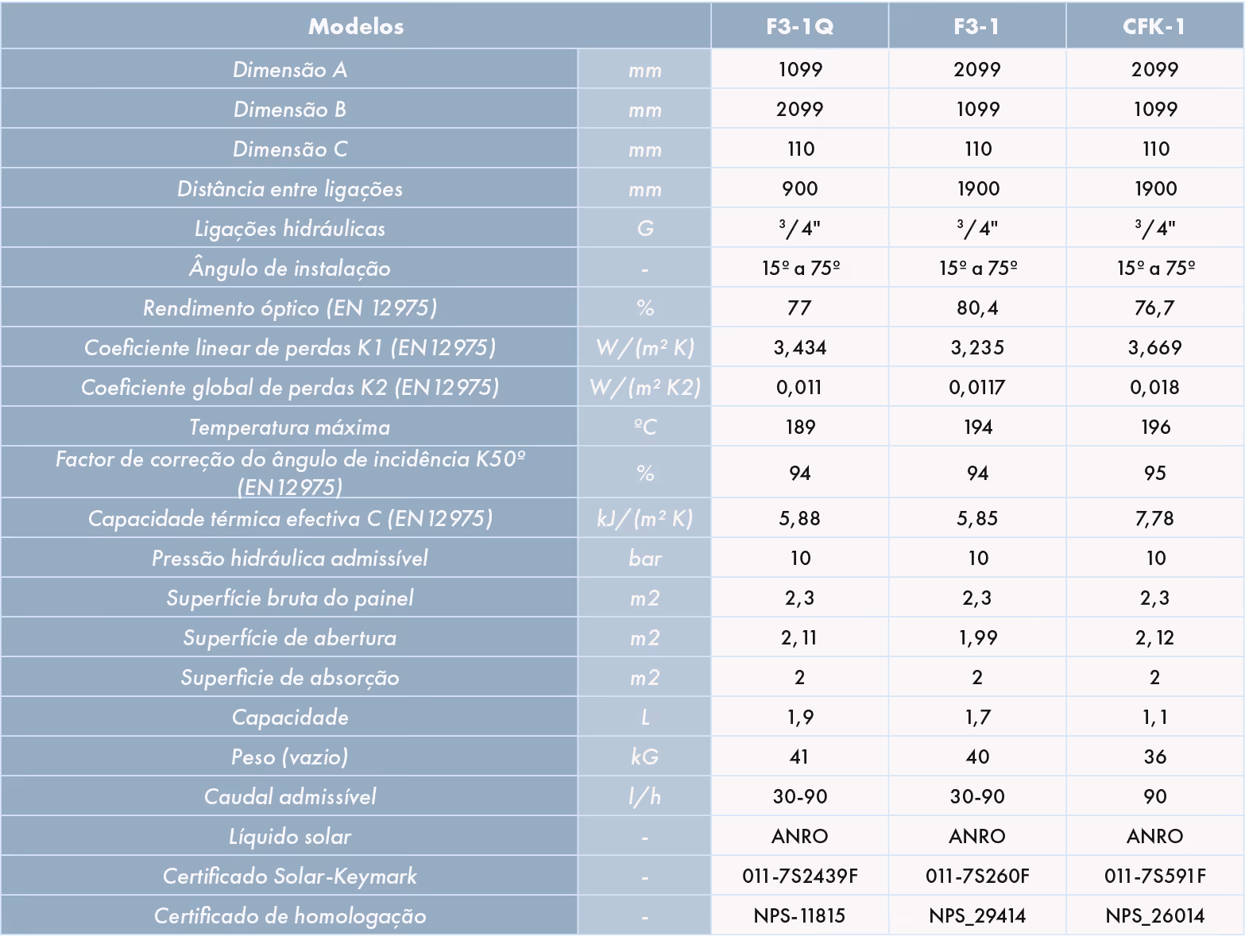

CARACTERÍSTICAS TÉCNICAS E ATRAVANCAMENTOS

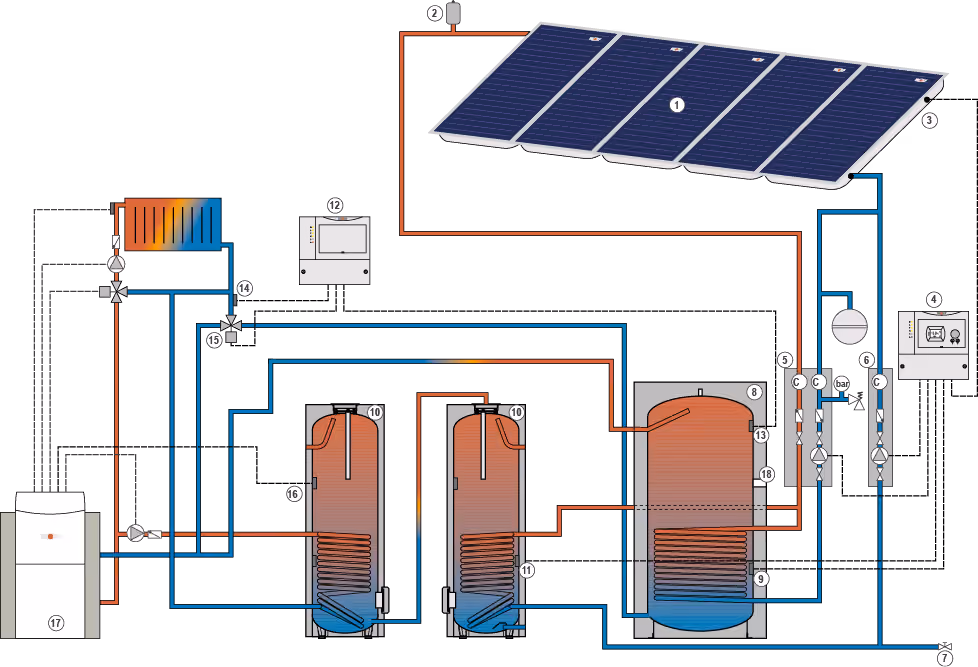

EXEMPLO DE INSTALAÇÃO SOLAR COM CALDEIRA MGK-2 DE REAQUECIMENTO
