GLA Pro LF

grelhas de exterior contínuas de grandes dimensões para integração arquitetónica

No items found.
No items found.
Ficha de Produto Versão PDF

Vantagens

Dimensões personalizáveis.
Instalação rápida através de estrutura de suporte.
Integração arquitetónica: aspeto contínuo na fachada.
Robustez.

Gama

  • Limites de fabrico L x H [mm]: personalizáveis.
  • Perfil das alhetas com ângulo anti chuva.
  • Passo das alhetas: 86 mm.
  • Fixação: através de parafusos na estrutura de suporte.
  • Será necessária uma estrutura de suporte a cada 1200 mm de altura.

Designação

Aplicação / Utilização

  • Grelhas para aplicação em edifícios do setor terciário, indústria e habitação.
  • Entrada ou exaustão de ar sem limite de dimensões, em função dos caudais.
  • Zonas técnicas.

Construção / Composição

  • Em alumínio, com tratamento da superfície exterior dos perfis garantida pelas licenças de marca de qualidade QUALICOAT (lacagem) e QUALANOD (anodização).
  • Estruturas de suporte e peças de fixação em alumínio (porcas de fixação fornecidas).

Opções

  • Todas as cores RAL.

Acondicionamento

  • Vendido à unidade.

ATRAVANCAMENTOS

INSTALAÇÃO DA GLA PRO LF

  • A grelha GLA Pro LF pode ser fácil e rapidamente encaixada nos prumos de suporte fornecidos para esse fim.
  • Os prumos de suporte são entregues com as peças de fixação previamente montadas.
  • Fixação através de parafusos auto perfurantes nos pontos previstos para o efeito.
  • Atenção: será necessário fixar os prumos de suporte nas extremidades antes de aparafusar as peças de fixação.
  • Os prumos são fixados nos ângulos das paredes (betão ou outros materiais) por parafusos auto perfurantes (não fornecidos).
  • Estruturas de suporte intermédias não fornecidas.

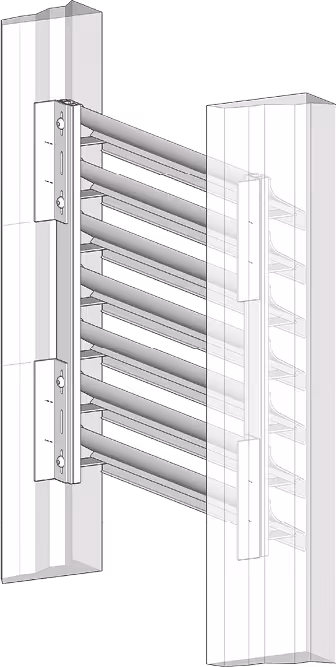

Vista interior da GLA Pro LF montada

Esquema de montagem tipo: imagem não contratual.
  1. As estruturas de suporte são entregues com os peças de fixação montadas.
    A fixação das estruturas de suporte será feita através de parafusos auto perfurantes.
  2. A fixação das GLA Pro LF é realizada através de encaixe nas peças de fixação.

TABELAS DE SELEÇÃO PARA GLA PRO LF

Por metro de grelha
