Vantagens
Nível sonoro muito reduzido.
Montagem suspensa, no chão ou no teto.
Integração na solução Pack Hotel.
Temperatura de insuflação homogénea.
Certificação Eurovent.
Versão com kit de válvula montado.
Gama
- 9 modelos: caudal de 105 até 1500 m³/h.
- 3 versões: 2 tubos, 2 tubos + bateria elétrica ou 4 tubos.
- Bateria principal: 3 ou 4 fiadas.
- Bateria adicional: 1 ou 2 fiadas.
- 5 modos de montagem:
- Com carroçaria: suspensa; teto; chão
- Sem carroçaria: horizontal; vertical. - Pressão estática máxima disponível: 50 Pa.
Designação
Aplicação / Utilização
- Climatização de locais do setor terciário: centros comerciais, escritórios, hotéis, entre outros.
Construção / Composição
Carroçaria envolvente:
- Em aço galvanizado e pré-pintado, RAL 9003 (branco).
- Grelha de insuflação reversível em material compósito de alhetas fixas.
Estrutura interna autossustentável:
- Em aço galvanizado, composta por dois painéis laterais e um painel posterior, isolados por um revestimento em espuma de células fechadas.
Filtro:
- Em polipropileno com aro em aço galvanizado.
- Extração fácil.
Grupo ventilador:
- Ventiladores centrífugos de aspiração dupla à ação.
- Turbinas em alumínio ou material plástico, equilibradas estática e dinamicamente, diretamente fixas no eixo do motor.
- Motor de 6 velocidades em que 3 são pré-cabladas.
Motor elétrico:
- Proteção IP 20, classe B.
- Proteção térmica com rearme automático.
Bateria do permutador de calor:
- Bateria principal de 3 ou 4 fiadas.
- Bateria suplementar: 1 ou 2 fiadas.
- Tubos de cobre e alhetas em alumínio, apertadas mecanicamente.
- Ligações fêmea Ø 1/2”.
- Coletores equipados de purgas de ar e ligações de enchimento de diâmetro 1/8” de água.
- Ligações hidráulicas standard à esquerda de frente para o ventilo-convector.
- Possibilidade de montagem à direita, sob pedido.
Tabuleiro de condensados:
- Tabuleiro em material compósito em forma de “L” equipado com uma envolvente interna.
- Fixo na estrutura interna.
Opções
- Montagem personalizada de kits hidráulicos de acordo com os requisitos do seu projeto: sob pedido.
Acondicionamento
- Vendido à unidade.
REGULAÇÃO
- Gama alargada de termóstatos.
- Regulação em água ou ar.
- Vários modos de funcionamento change-over, manual ou automático.
- Consulte a gama completa de termóstatos AQUI.
ATRAVANCAMENTOS E PESOS
Carroçado para montagem suspensa
Carroçado para montagem no chão/teto
Não carroçado vertical
Linha tracejada: tabuleiro de condensados para válvulas (opcional)
Não carroçado horizontal
Linha tracejada: tabuleiro de condensados para válvulas (opcional)
Dimensões [mm]
Pesos [kg]
Consulte-nos para saber os pesos dos Hegoa equipados com outras baterias.
LIGAÇÕES HIDRÁULICAS
Bateria adicional de aquecimento de 1 ou 2 fiadas
Carroçado
Não carroçado
LIMITES DE UTILIZAÇÃO
- Temperatura máxima da água: 85° C
- Temperatura mínima da água: 5° C
- Pressão máxima: 10 bar.
Para o modelo carroçado de teto a altura de instalação máxima é de 2,8 m.
CARACTERÍSTICAS DO MOTOR ELÉTRICO
CARACTERÍSTICAS DAS BATERIAS PRINCIPAIS E ADICIONAIS
Baterias principais de 3 ou 4 fiadas e adicionais de 1 ou 2 fiadas [l/h]
BATERIA ELÉTRICA
Versão com 2 tubos + 2 fiadas:
- Monofásica 230 V.
- Com 2 termóstatos de segurança montados.
- Relé fornecido.
CARACTERÍSTICAS TÉCNICAS
As características indicadas referem-se às seguintes condições de funcionamento (condições Eurovent)
Instalação 2 tubos - bateria principal 3 fiadas
Instalação 2 tubos – bateria principal 4 fiadas
Instalação 4 tubos – bateria principal 3 fiadas + bateria suplementar 1 fiada
Instalação 4 tubos – bateria principal 4 fiadas + bateria suplementar 1 fiada
Instalação 4 tubos – bateria principal 3 fiadas + bateria suplementar 2 fiadas

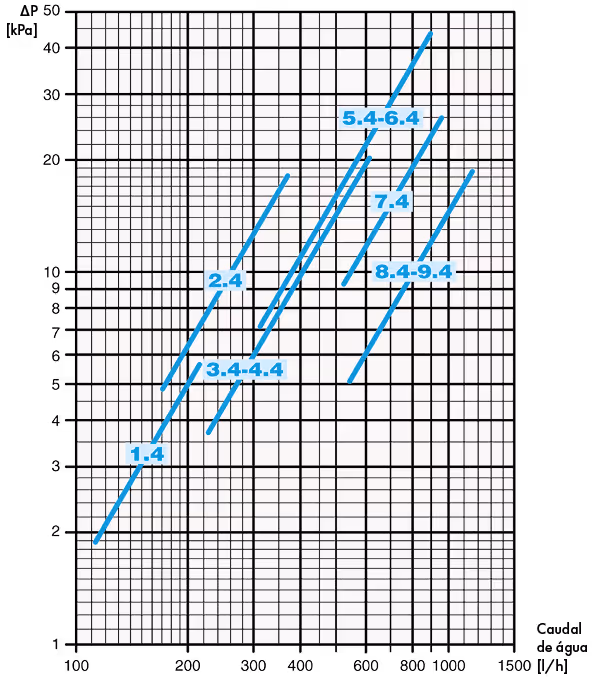

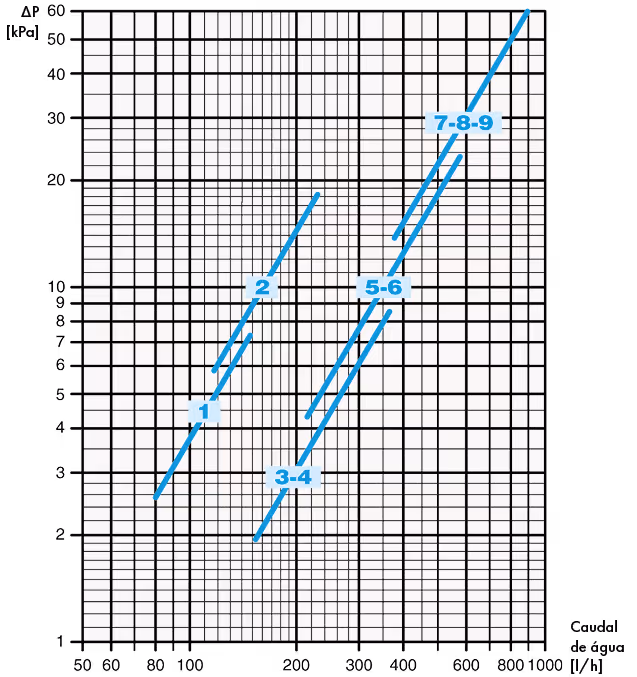

PERDAS DE CARGA EM ÁGUA

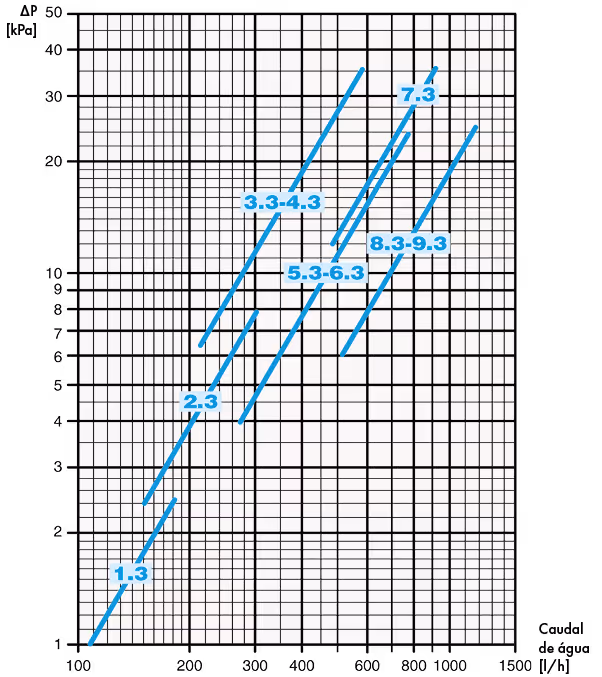

Com bateria 3 fiadas
Com bateria 4 fiadas
- As perdas de carga com bateria 3 ou 4 fiadas referem-se a uma temperatura média da água de 10º C.
Para temperaturas médias diferentes, multiplicar as perdas de carga pelo coeficiente K presente na tabela seguinte:
Com permutador 1 fiada (permutador adicional)
Com permutador 2 fiadas (permutador adicional)
- As perdas de carga com permutador adicional 1 ou 2 fiadas referem-se a uma temperatura média da água de 65º C.
Para temperaturas médias diferentes, multiplicar as perdas de carga pelo coeficiente K presente na tabela seguinte:

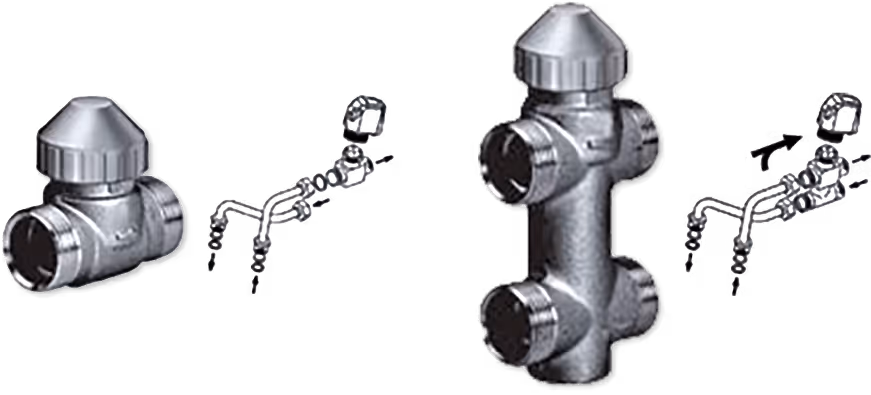

REGULAÇÃO: KIT VÁLVULA
O kit válvula é composto por:
- Uma válvula 2 ou 3 vias + by-pass.
- Um motor TOR (230 V).
- Uma união flexível para as ligações entre a unidade a água gelada e a válvula.
- Kit montado de fábrica (opcional).
Ligações e diâmetros das válvulas.
TERMÓSTATOS
Uma gama extensa de termóstatos adaptados a qualquer condição:
- 2 tubos, 4 tubos ou 2 tubos + bateria elétrica.
- Comando da ventilação manual / automática.
- Comando do motor da válvula TOR / de modulação.
- Acoplamento a uma GTC.
MONTAGEM

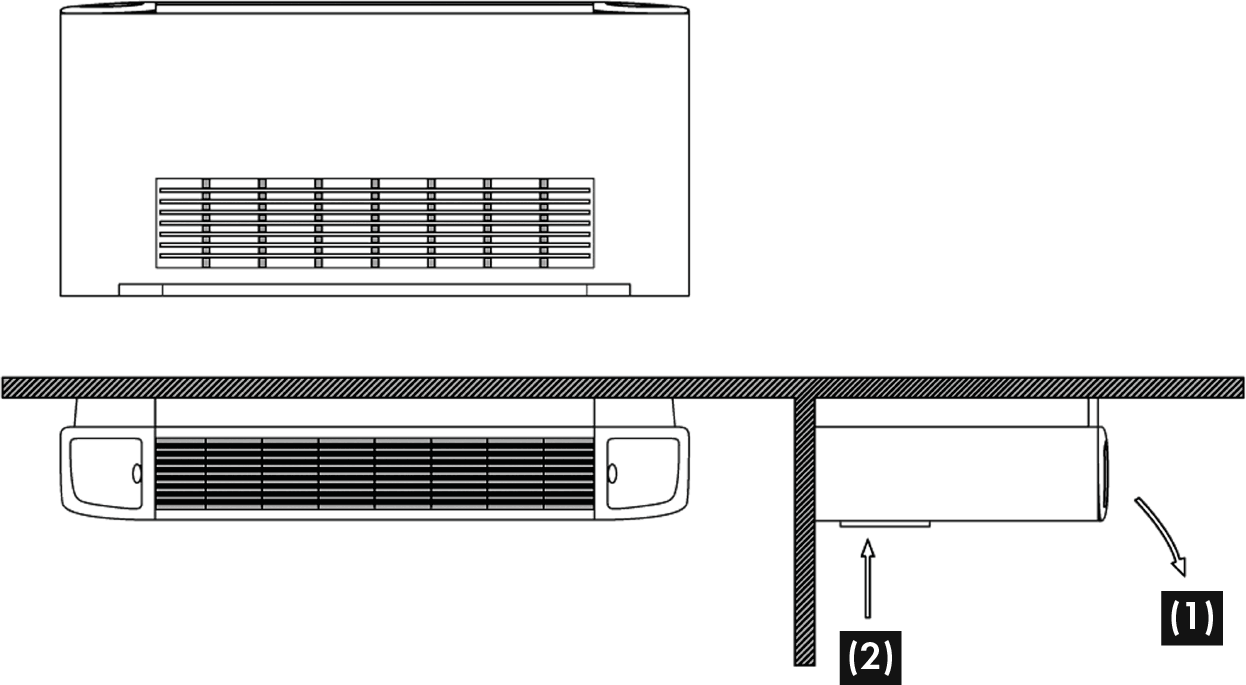

Carroçado para montagem suspensa
O modelo suspenso apenas pode ser instalado com uma altura mínima de 100 mm para garantir uma baixa perda de carga na admissão.

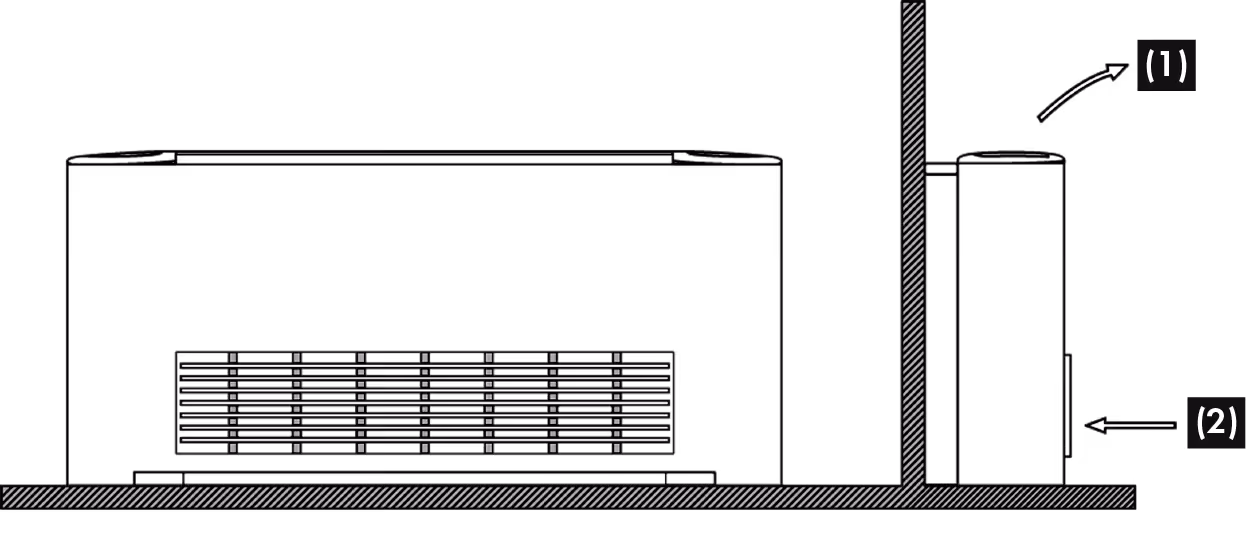

Carroçado para montagem no chão

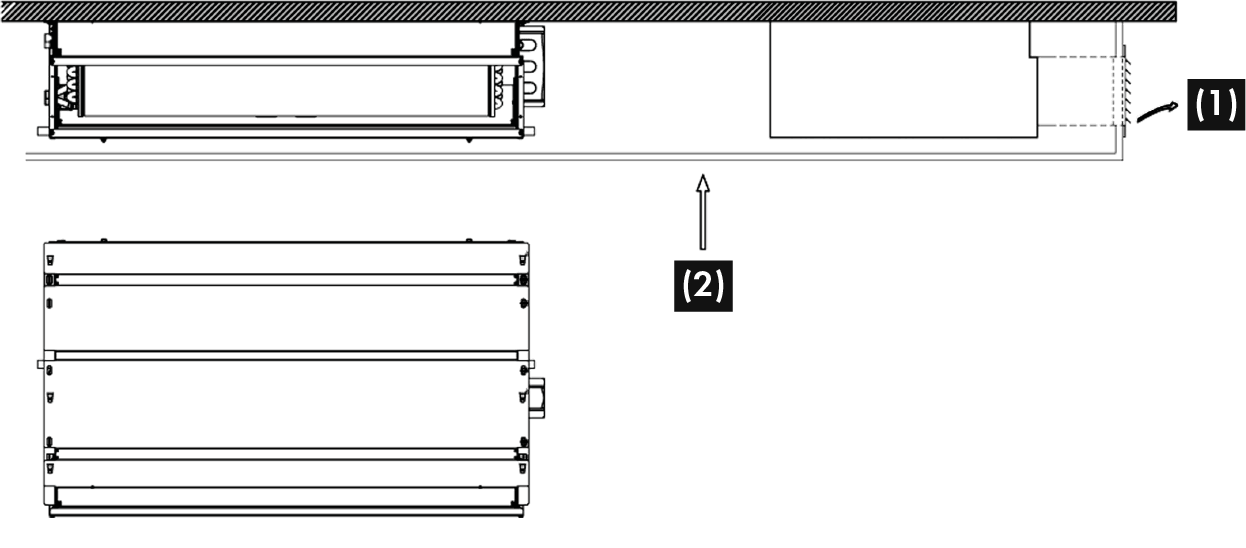

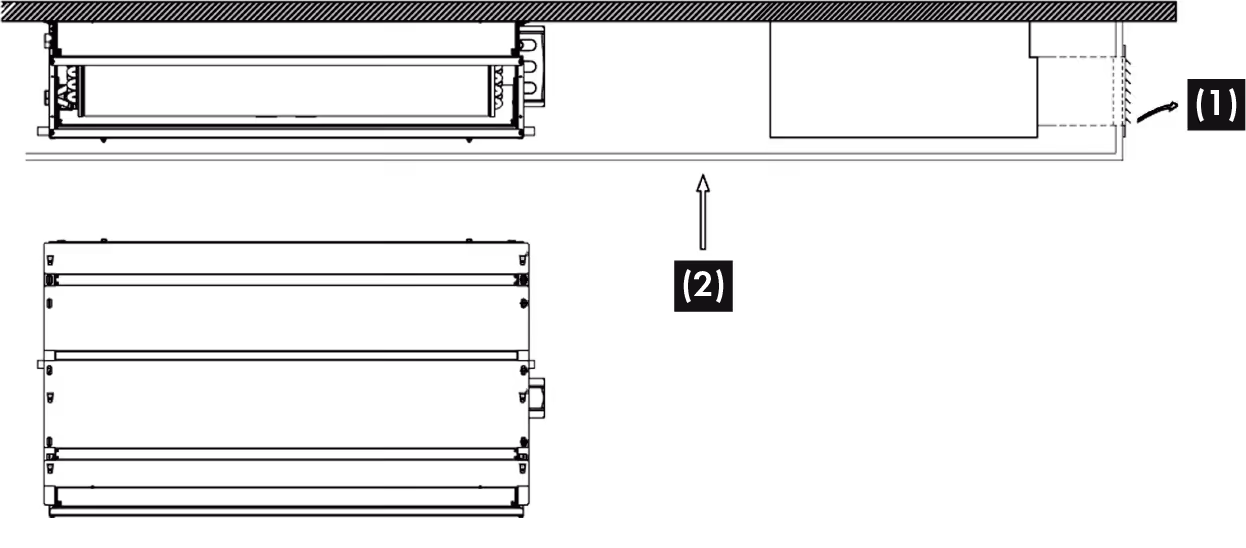

Carroçado para montagem no teto

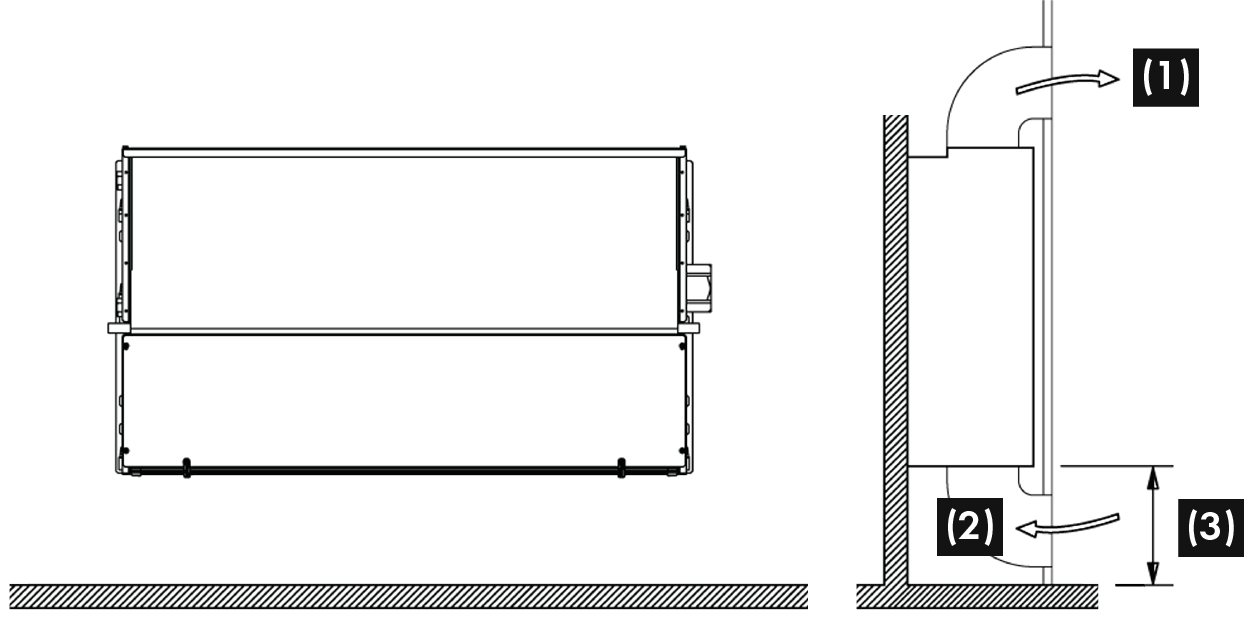

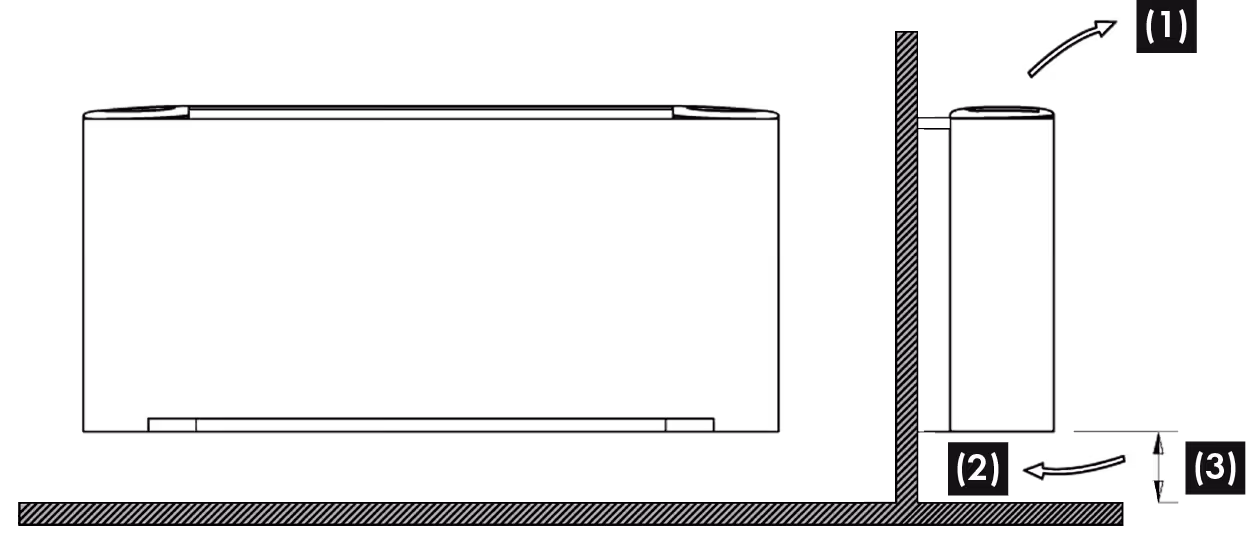

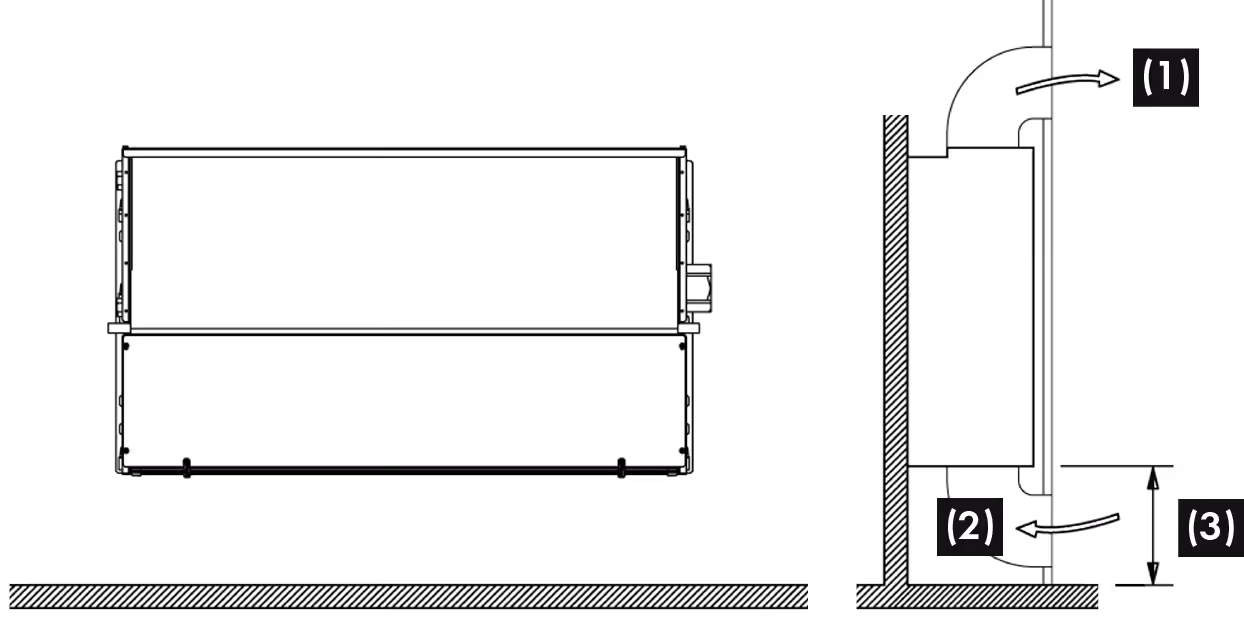

Não carroçado para montagem de parede
Não carroçado para montagem no teto
PRC
Pleno de admissão em aço galvanizado.
Para modelos não carroçados.
PMC
Pleno de distribuição em aço galvanizado.
Para modelos não carroçados.
SAE
Toma de ar novo motorizável, eixo de 8 mm.
PAP
Apoios para ventilo-convectores horizontal carroçado.
BSV
Tabuleiro auxiliar para condensados / módulos verticais para ventilo-convectores verticais.
Recomendável fazer a recolha dos condensados que se formam no corpo da válvula.
BSO
Tabuleiro auxiliar para condensados (válvulas) para ventilo-convectores horizontais.
Recomendável fazer a recolha dos condensados que se formam no corpo da válvula.
PCV
Painel posterior de fecho - tampa para aplicação em superfície vidrada.
PCO
Painel posterior de fecho - tampa para aplicação em superfície vidrada, montagem horizontal.
GAP
Grelha de proteção para ventilo-convector horizontal carroçado equipado com apoio PAP.
SAEM
Montado de origem unicamente para a versão com carroçaria.
BESAEC
Atuador para registo SAE e SAEM.
