Vantagens
Acústica melhorada.
Alta pressão disponível.
Certificação Eurovent.
Kit de válvulas montado de fábrica (opcional).
Gama
- 7 modelos: caudal de 340 até 2100 m³/h.
- 3 versões: 2 tubos, 2 tubos + bateria elétrica ou 4 tubos.
- Bateria principal: 3 ou 4 fiadas.
- Bateria adicional: 1 ou 2 fiadas.
- Pressão estática máxima disponível: até 80 Pa.
Designação
Aplicação / Utilização
- Ventilo-convector de conduta para aplicações de climatização do setor terciário: escritórios, restaurantes, salas de reunião, entre outros.
Construção / Composição
Estrutura:
- Painéis em chapa galvanizada, montada através de parafusos.
- Paredes internas isoladas com mousse de 3 mm de espessura (classificação M1).
Grupo ventilador:
- Ventiladores centrífugos com turbinas em alumínio ou em resina sintética, equilibradas estática e dinamicamente.
- Acoplamento direto.
- Motor de 5 velocidades, 3 deles pré-cablados.
Motor elétrico:
- Motor 230 V - 50 Hz.
- Proteção térmica com rearme automático.
Bateria do permutador de calor:
- Tubos de cobre e alhetas em alumínio, apertadas mecanicamente.
- Bateria principal de 3 ou 4 fiadas.
- Bateria suplementar: 1 ou 2 fiadas.
- Ligações fêmea Ø 1/2” para alimentação.
- Coletores equipados de purgas de ar e ligações de enchimento de diâmetro 1/8” de água.
- Ligações hidráulicas standard à esquerda de frente para o ventilo‑convector.
- Possibilidade de inverter o sentido da bateria em obra.
Filtro:
- Em polipropileno com aro em aço galvanizado.
- Extração fácil.
Regulação:
- Vários termóstatos disponíveis.
- Regulação sobre água e ou ar.
- Diferentes modos de funcionamento.
- Change-over, manual ou automático.
Opções
Acondicionamento
- Vendido à unidade.

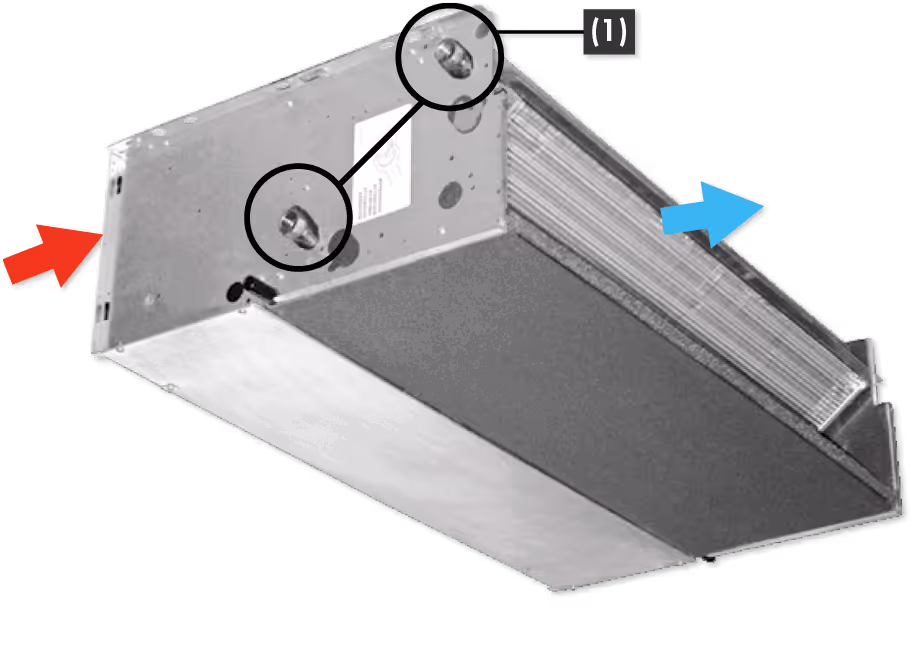

ESQUEMA DE PRINCÍPIO
ATRAVANCAMENTOS E PESOS
Montagem vertical

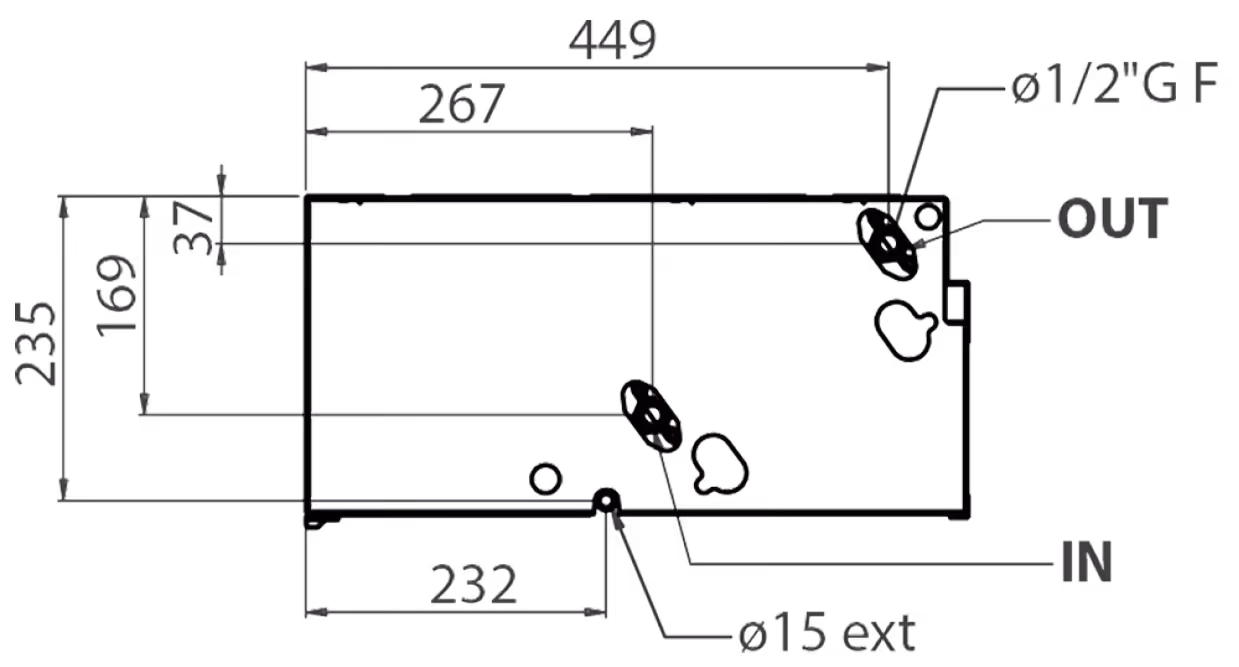

LIGAÇÕES HIDRÁULICAS
Bateria principal 3 ou 4 fiadas
Bateria de aquecimento adicional
BATERIA ELÉTRICA VERSÃO 2T + 2F
- 2 termóstatos de segurança montados.
- Relés.
CARACTERÍSTICAS TÉCNICAS
As características indicadas referem-se às seguintes condições de funcionamento (condições Eurovent)

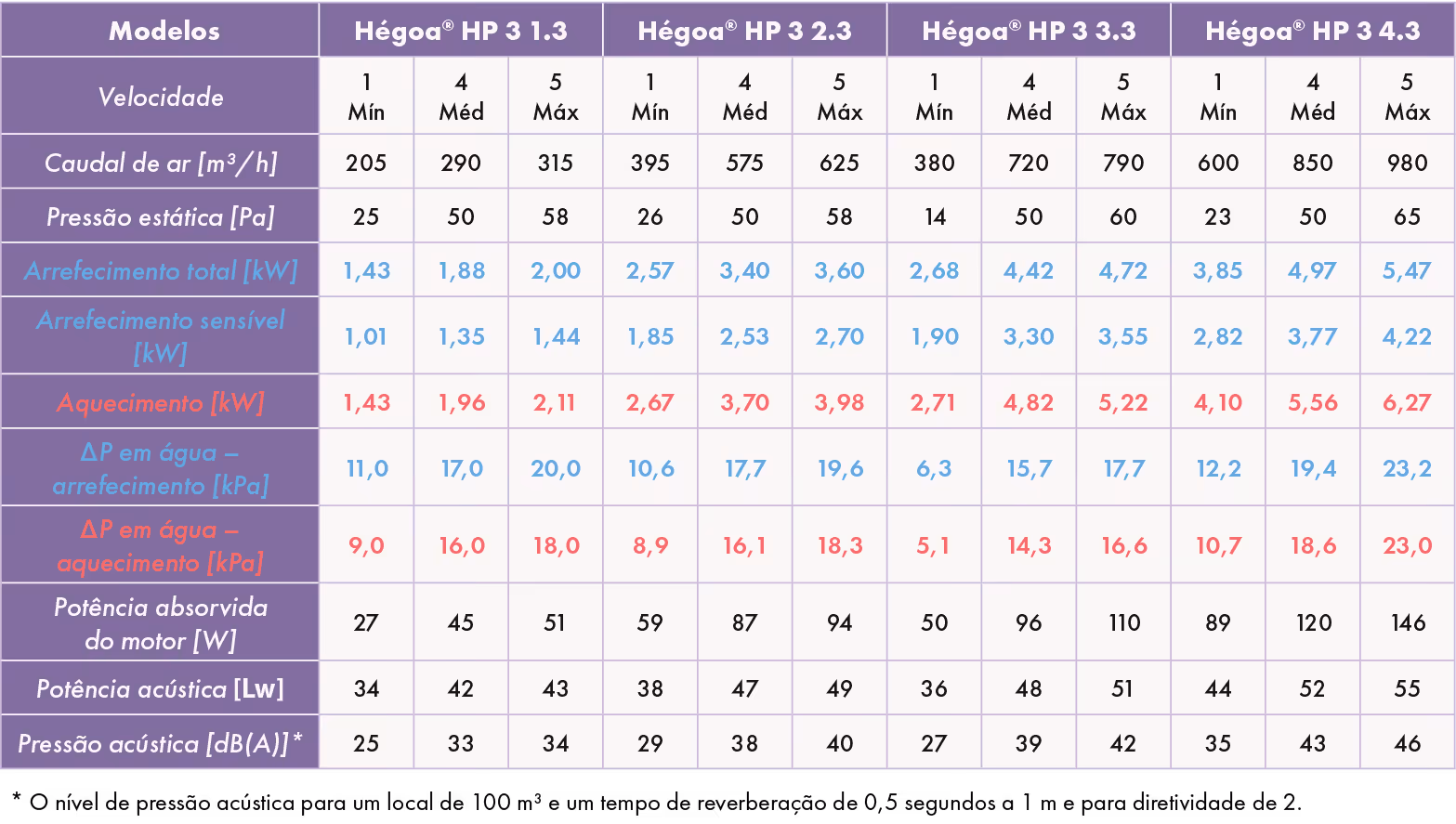

Instalação 2 tubos – Bateria principal 3 fiadas

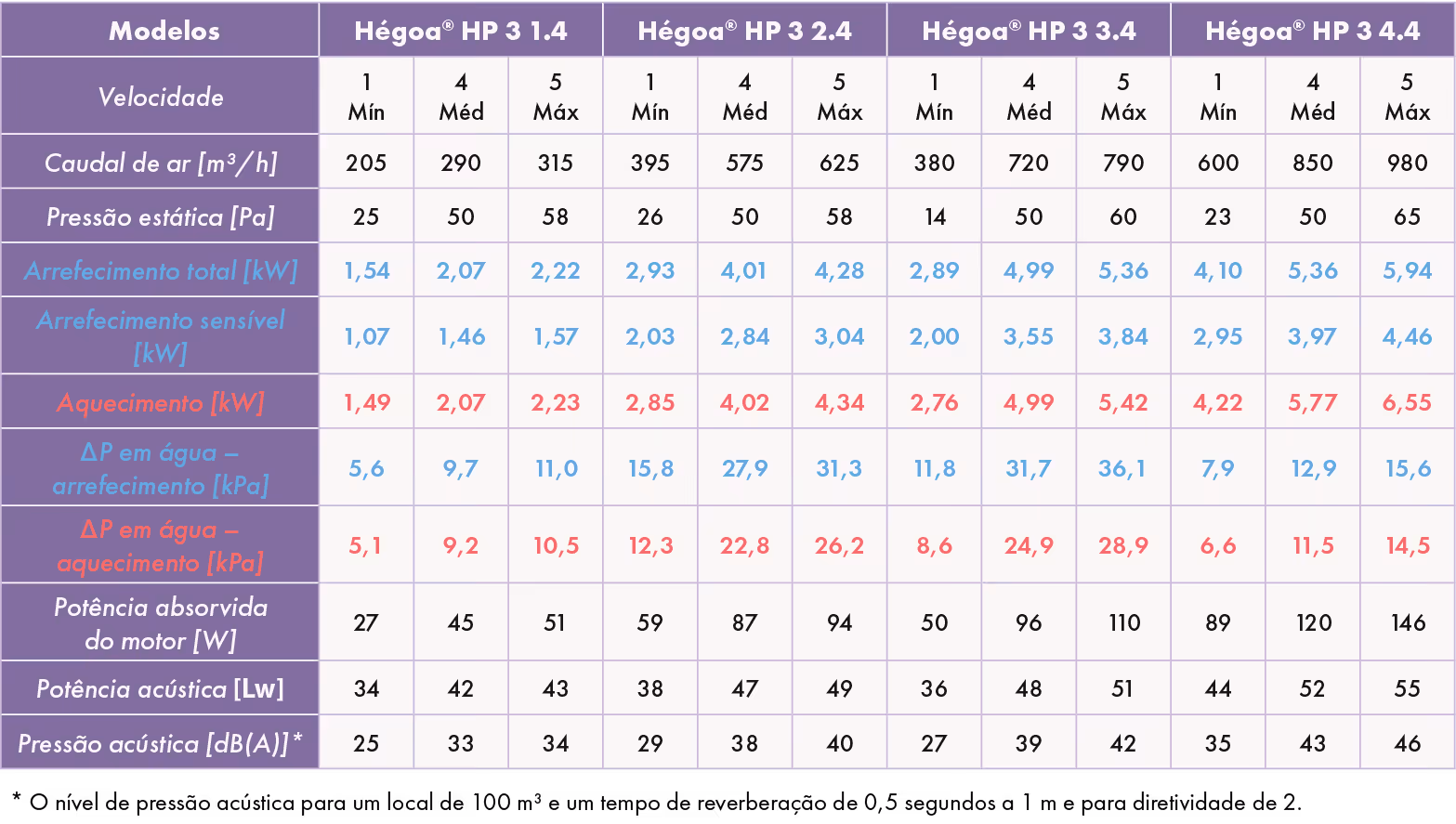

Instalação 2 tubos – Bateria principal 4 fiadas

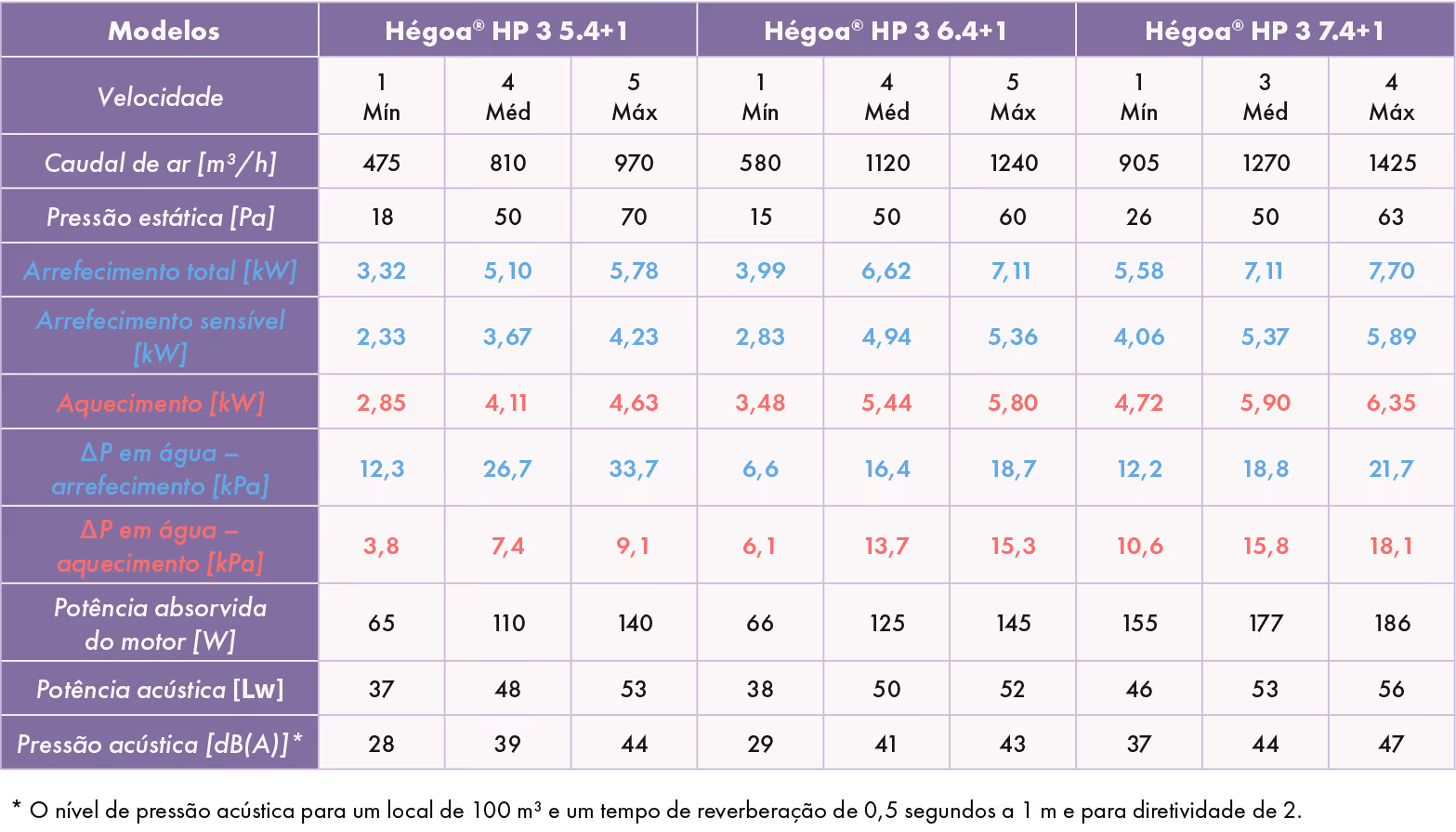

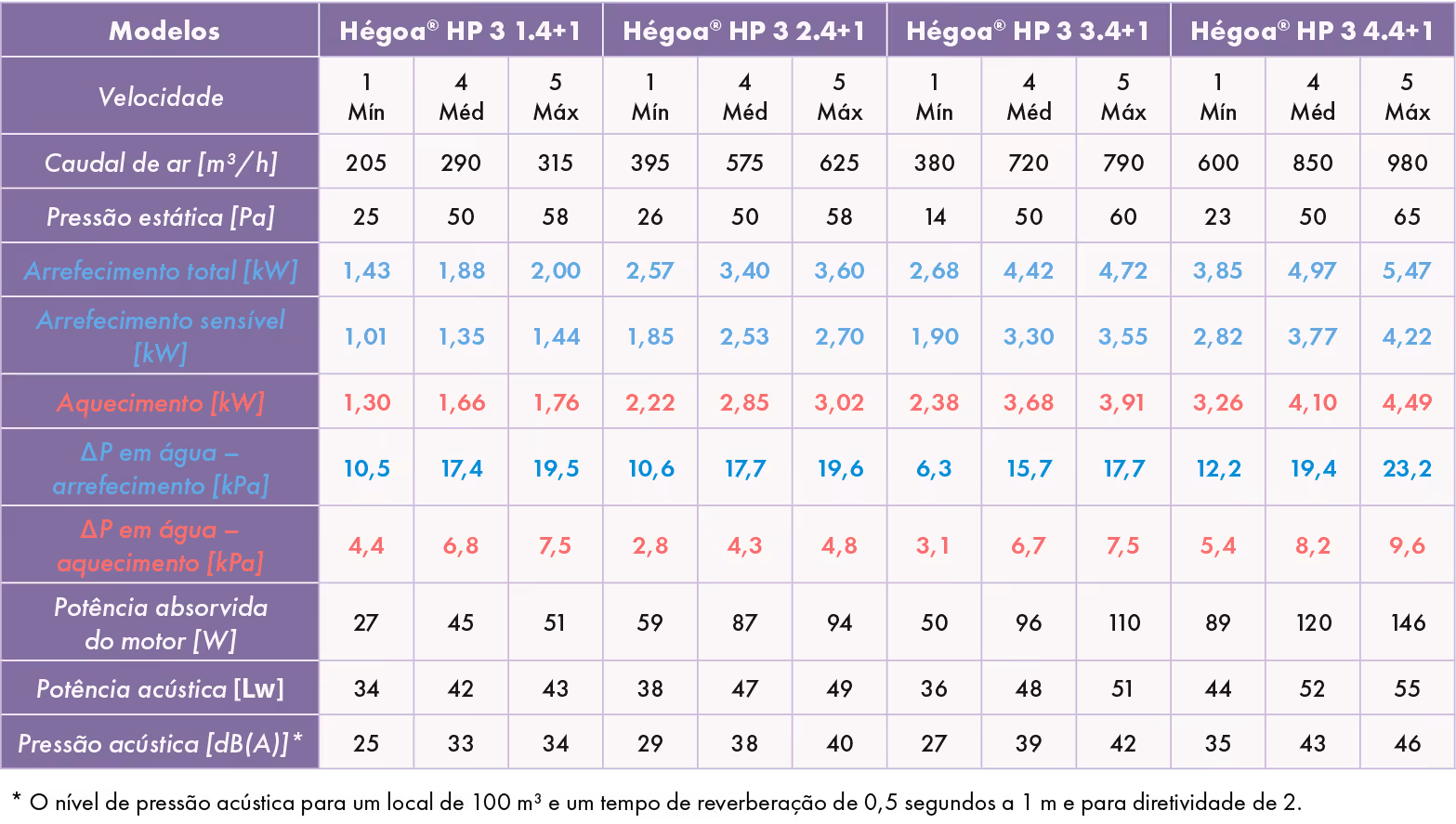

Instalação 4 tubos – Bateria principal 3 fiadas + bateria suplementar 1 fiada
Instalação 4 tubos: bateria principal 3 fiadas + bateria suplementar 2 fiadas

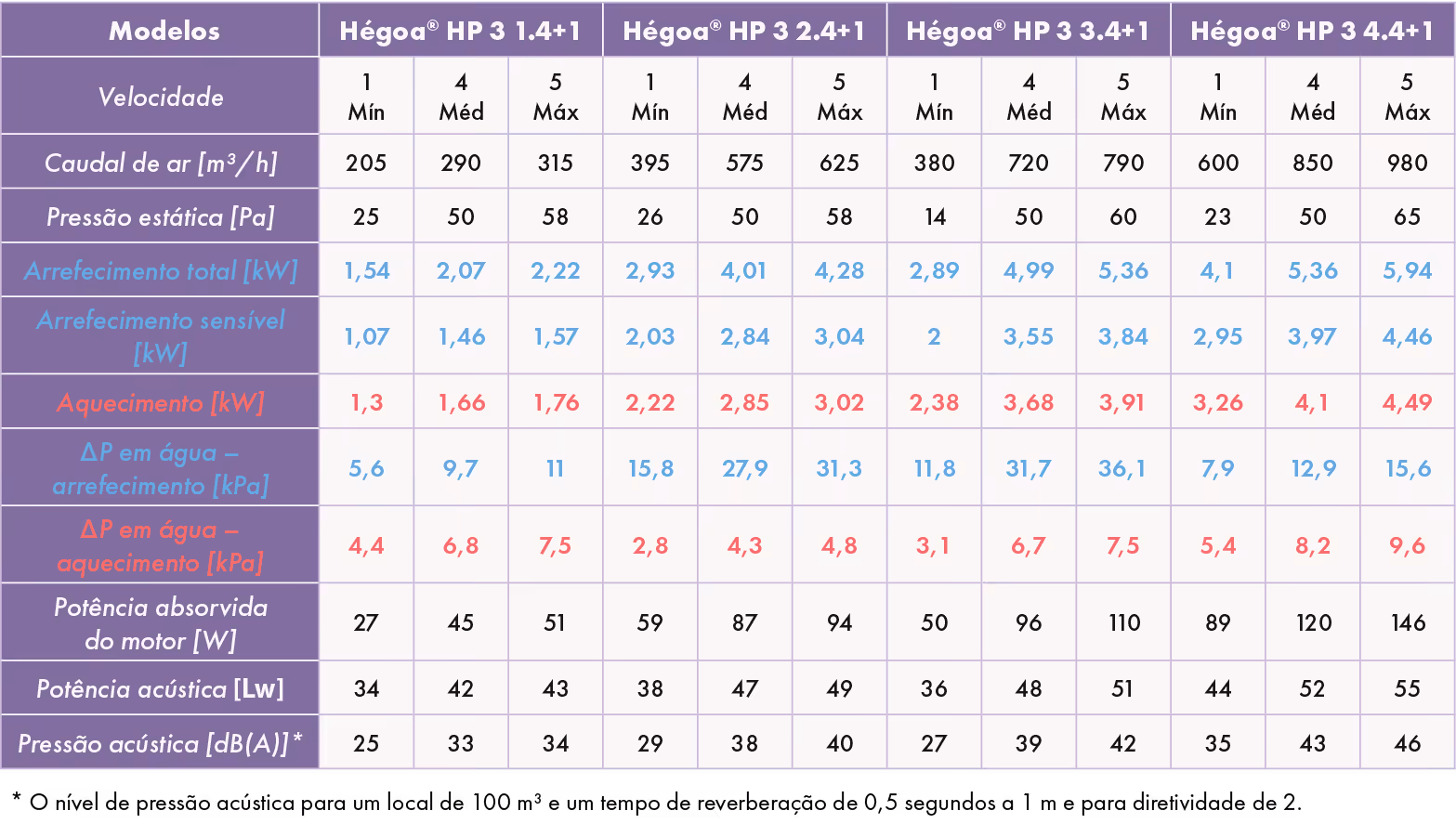

Instalação 4 tubos: bateria principal 4 fiadas + bateria suplementar 1 fiada
Instalação 4 tubos: bateria principal 4 fiadas + bateria suplementar 1 fiada

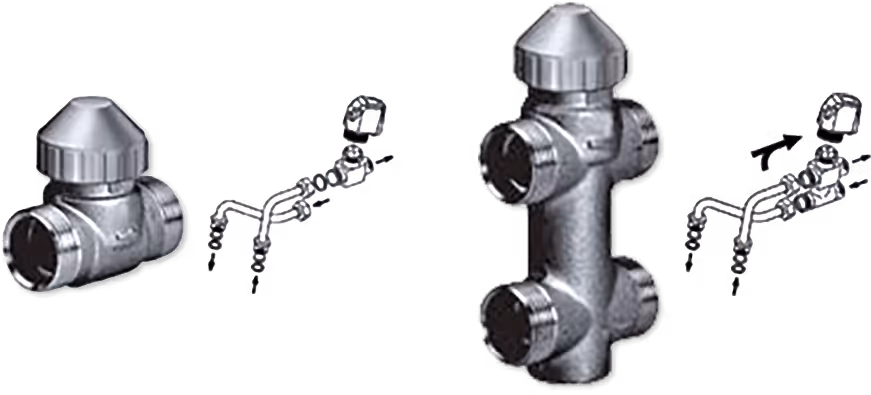

REGULAÇÃO: KIT VÁLVULA
O kit válvula é composto por:
- Uma válvula 2 ou 3 vias + by-pass.
- Um motor TOR (230 V).
- Tubo em cobre para as ligações entre a unidade a água gelada e a válvula.
- Possibilidade de montagem de kit de válvulas na unidade a água gelada.
Ligações e diâmetros das válvulas

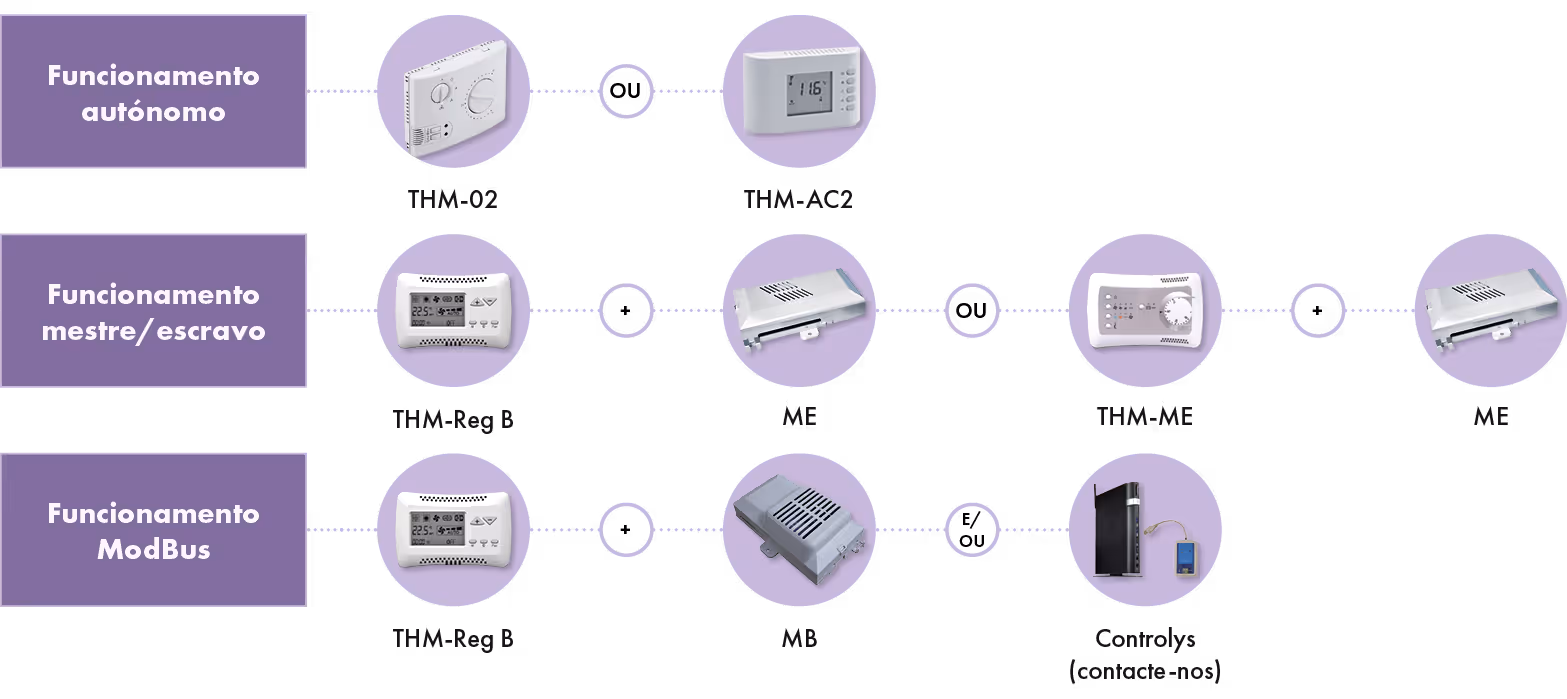

TERMÓSTATOS
PRC
Pleno de admissão em aço galvanizado.
Para modelos não carroçados.
PMC
Pleno de distribuição em aço galvanizado.
Para modelos não carroçados.
BSI
Tabuleiro de condensados.
Posiciona-se sob a bateria.
Tabuleiro
Idêntico para os ventilo-convectores com ligações hidráulicas à esquerda ou à direita.
