Vantagens
Motor de baixo consumo com tecnologia ECM, até 30% de economia no consumo.
Nível sonoro reduzido.
Caudal regulável por potenciómetro integrado de origem ou por comando à distância Evolys® One (como opção).
Regulação possível em caudal variável através de comando à distância Evolys® Sens (como opção).
Gama
- 7 modelos.
- Diâmetros de 315 até 630 mm.
- Caudal máximo até 9500 m³/h.
Designação
Aplicação / Utilização
- Extração de ar em espaços industriais de armazenamento e locais de grande dimensão.
- Aplicação exclusiva em ventilação.
- Extração horizontal.
- Este equipamento pode ser instalado no exterior.
Construção / Composição
Base:
- Em chapa de aço galvanizado.
Hélice:
- Hélice de aço laminado a frio.
Suporte do motor:
- Grelha de suporte do motor em arame de aço sobredimensionado, protegido contra a corrosão por um revestimento poliéster.
- Grelha em conformidade com a diretiva relativa a maquinaria, prevenindo a penetração de corpos estranhos na hélice.
Cobertura:
- Construção em ABS reciclado, preto RAL 9005.
Motorização:
- Motor EC (comutação eletrónica) com rotor externo.
- Monofásico 230 V ~ 50/60 Hz, IP 44, classe F.
- Comando por sinal 0-10 V ou PWM.
- Saída digital para captor taquimétrico.
- Variação eletrónica da velocidade: por potenciómetro integrado, por sinal externo 0-10 V, por comando à distância gama Evolys® One ou Sens.
- Caixa de ligações IP 55, localizada no exterior do ventilador de cobertura com potenciómetro integrado para regulação do caudal de 0 a 100%.
Opções
Acondicionamento
- Vendido à unidade.
ATRAVANCAMENTOS E PESOS

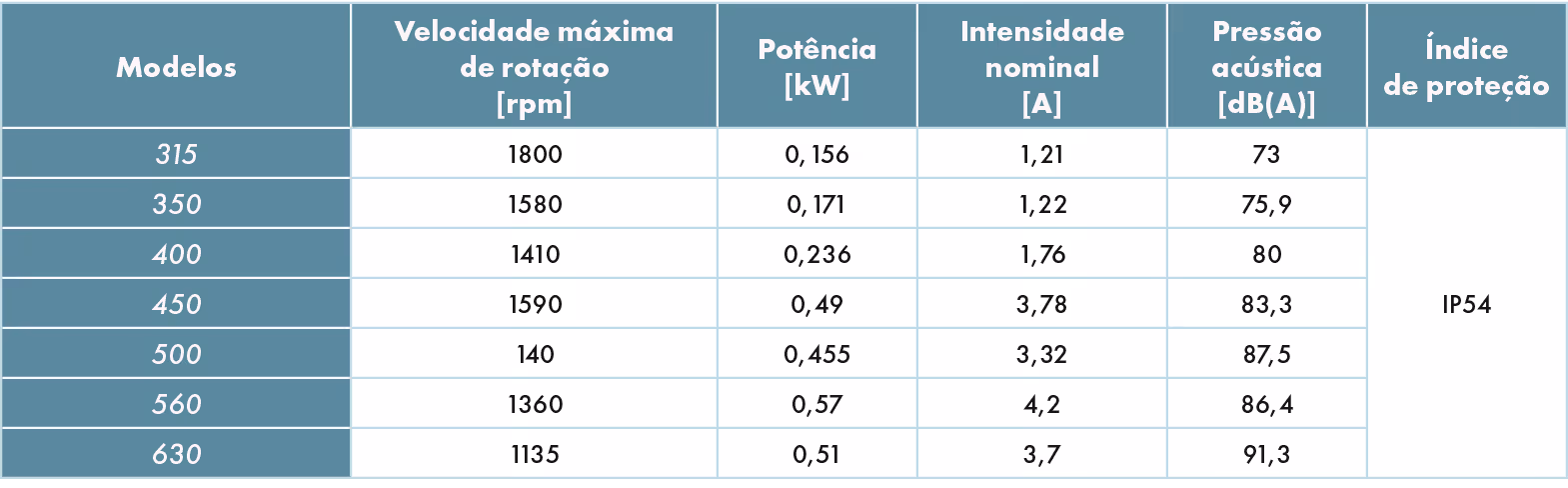

CARACTERÍSTICAS TÉCNICAS
LIMITES DE UTILIZAÇÃO
- Temperatura máxima de caudal: 50º C.
CURVAS DE SELEÇÃO
Modelo 315
Modelo 350
Modelo 400
Modelo 450
Modelo 500
Modelo 560
Modelo 630
As curvas de seleção aqui apresentadas são indicativas e poderão passar por alterações de acordo com a evolução da gama France Air: por favor consulte-nos para mais informações.
Aro de montagem
Registo antirretorno
Evolys® One - PWM
Comando do caudal de 0 - 100 % em ventiladores com motor EC.
Disponível nas versões 0-10 V ou PWM de longa distância.
Montagem encastrada ou em aplique, em caixa IP 54.
Aplicável, também, com variador de tensão ou de frequência equipados com entrada 0-10 V.
Consulte AQUI a ficha de produto para mais informações.
Evolys® Touch
Comando à distância tátil, visualização da velocidade através de LED.
Comando do caudal de 100 % em ventiladores com motor EC.
Montagem em aplique, em caixa IP 54.
Consulte AQUI a ficha de produto para mais informações.
Evolys® Sens
Comando para regulação de caudal de forma autónoma em ventiladores com motor EC.
Funcionamento através de sinal de entrada 0-10 V a partir de uma sonda de temperatura, CO2 ou de higrometria (será necessário adicionar uma sonda exterior).
Disponível na versão com sonda de temperatura integrada tipo PT1000.
Em caixa IP 54.
Consulte AQUI a ficha de produto para mais informações.
Evolys® V3
Controlador para regulação de caudal ou pressão constantes em ventiladores com motor EC.
Modo de controlo autónomo ou à distância através de protocolo ModBus RTU (RS485).
Painel de comando frontal com mostrador LCD 2 x 8 caracteres retro iluminados e 4 botões de regulação.
Kit de toma de pressão incluído.
Em caixa IP 54.
<spanclass=”text-nota”>Consulte AQUI a ficha de produto para mais informações.</span>
Comutador On-Off
Acessório elétrico para comando e regulação.
Intensidade de 20 A, até 3 velocidades, em caixa estanque IP 55.
Sem proteção contra as sobreintensidades.
Consulte AQUI a ficha de produto para mais informações.
Caixa disjuntora On-Off
Acessório elétrico para comando e proteção.
Disponível nas versões monofásica 230 V ou trifásica 400 V.
De 1 velocidade, com sinalização de posição, em caixa estanque IP 55.
Regulação da intensidade por magnetotérmico.
Paragem de funcionamento por bobine.
Consulte AQUI a ficha de produto para mais informações.
SELEÇÃO DOS ACESSÓRIOS ELÉTRICOS
<spanclass=”text-nota”>Seleção de toda a gama de acessórios no documento de tarifas.</span>
