Vantagens
Hélice de perfil aerodinâmico.
Elevado rendimento.
Economia energética.
Nível sonoro reduzido.
Instalação interior.
Gama
Disponível em 2 versões:
Para instalação na parede
- Monofásico: do modelo Ø 200 a 560.
- Trifásico: do modelo Ø 200 a 710.
Para instalação em conduta
- Monofásico: do modelo Ø 200 a 560.
- Trifásico: do modelo Ø 200 a 630.
Gama:
- 10 modelos disponíveis desde Ø 200 até 710.
Rotação:
- 2, 4 ou 6 pólos.
Caudais:
- De 1600 até 13000 m³/h.

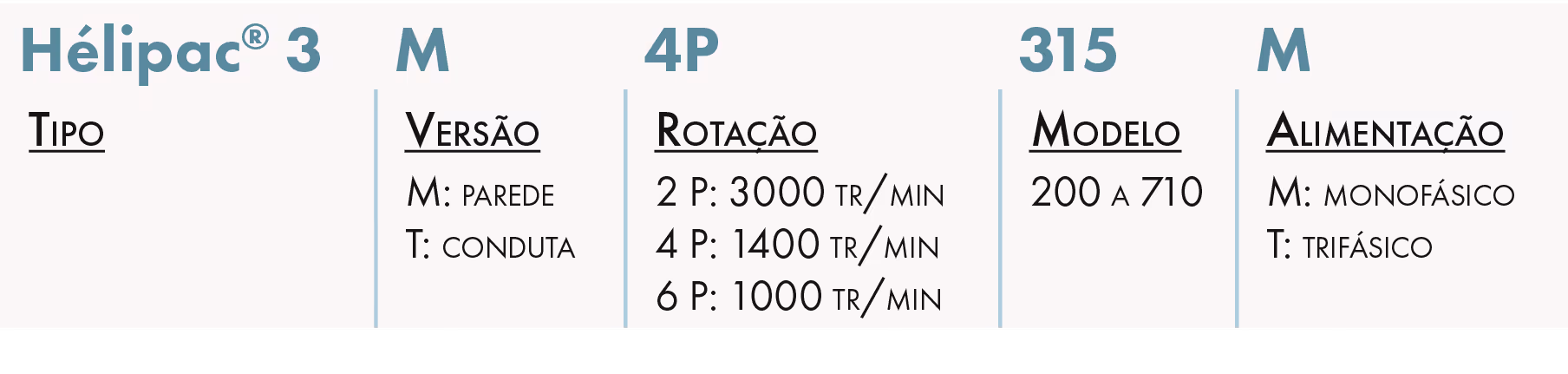

Designação
Aplicação / Utilização
- Extração ou transferência de ar nos locais dos setores terciário e industrial.
- Montagem na parede ou em conduta.
- Montagem e ligação: interior.
Construção / Composição
Envolvente:

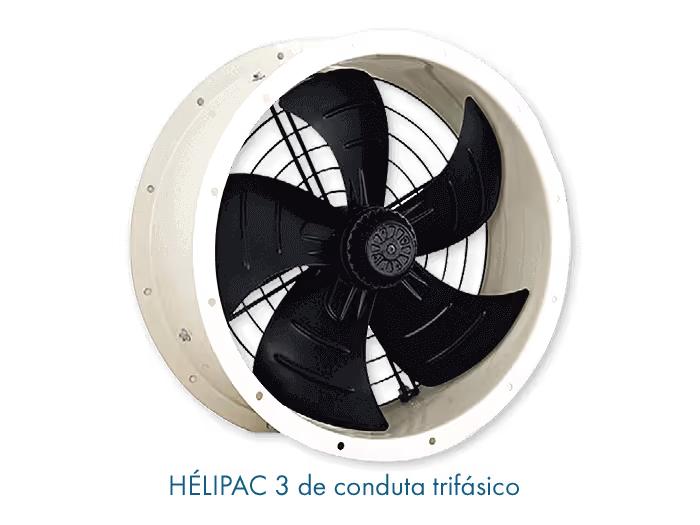

Hélipac® 3 de conduta
- Virola em aço com aros de ligação integrados (norma ISO 6580).
- Pintura em RAL 9010.
- Grelha do motor em arame de aço reforçado.
Hélipac® 3 de parede
- Base em chapa de aço.
- Pintura em RAL 9005.
- Grelha de suporte do motor em arame de aço reforçado.
- Em conformidade às normas, evitando a introdução de corpos estranhos na hélice.

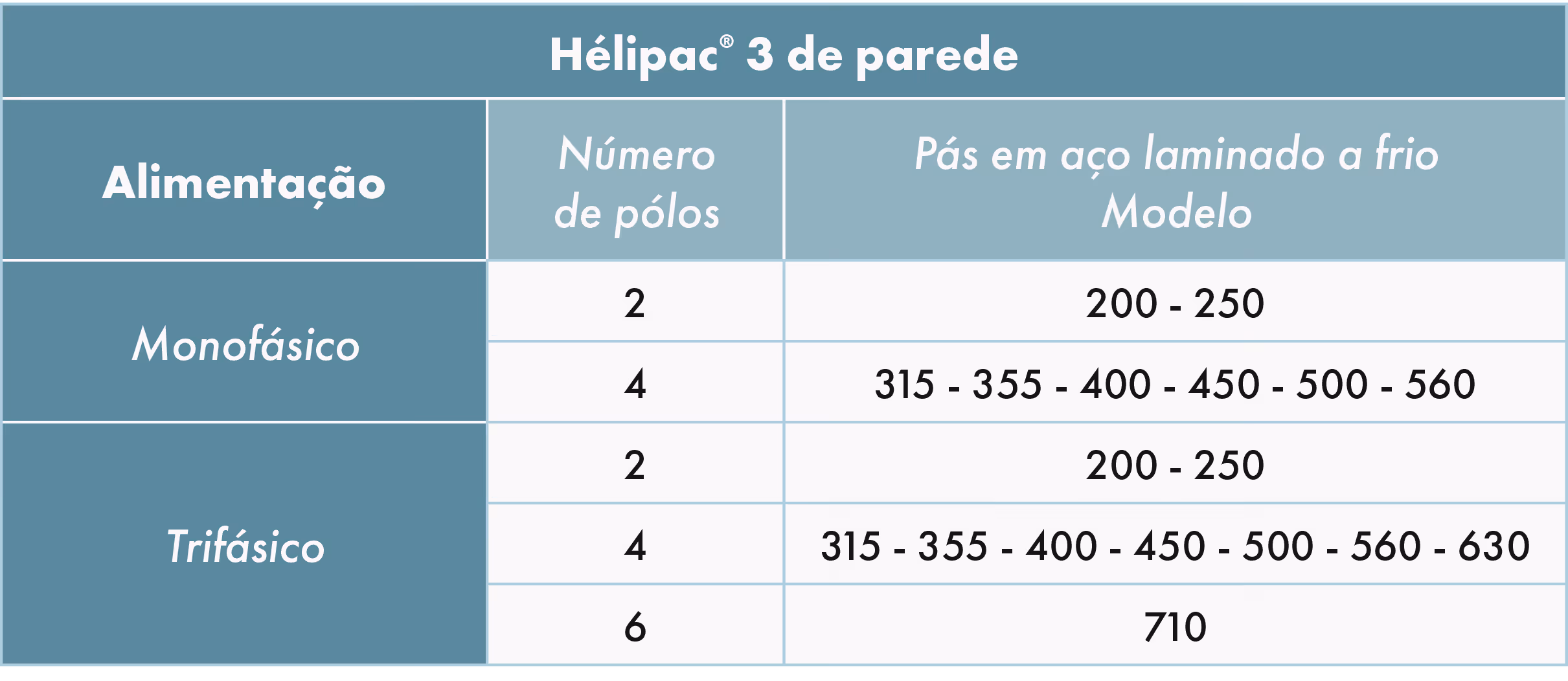

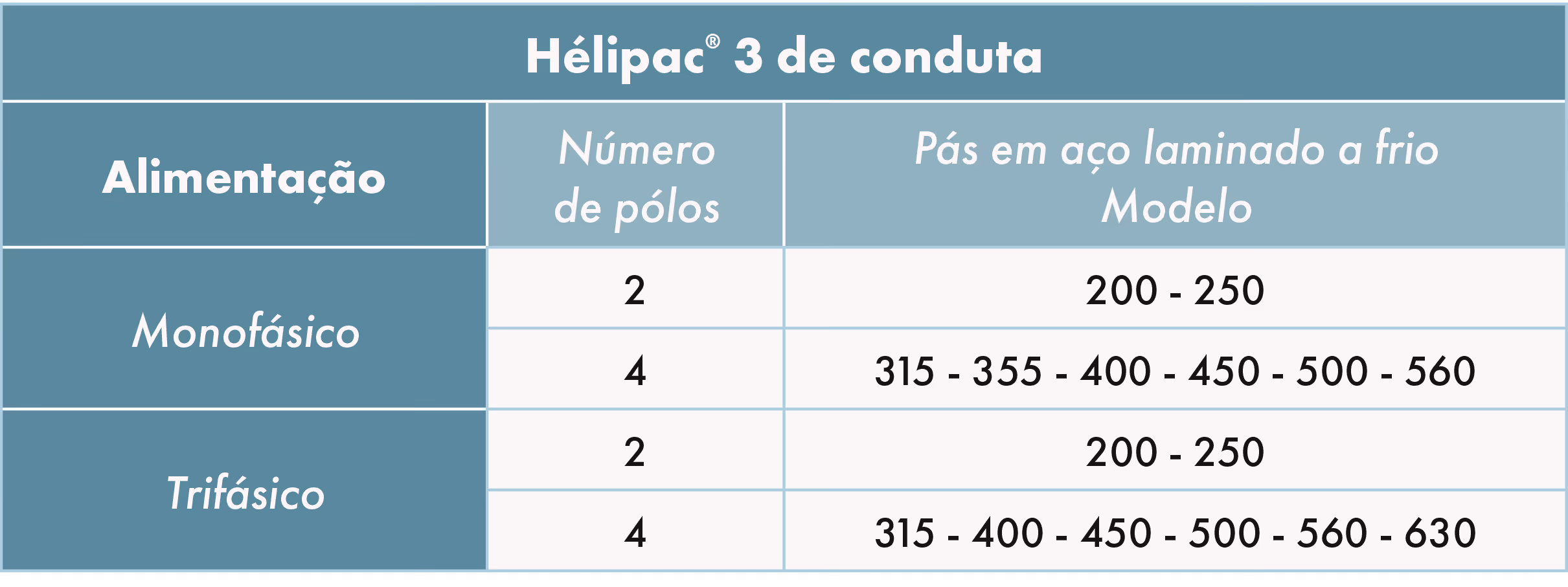

Hélice:
Motorização:
Hélipac® 3 monofásico
- IP 54, classe F, 2 e 4 pólos, 50/60 Hz (consoante os modelos).
- Monofásico 230 V, com motor variável por desvoltagem 50% tensão nominal.
Hélipac® 3 trifásico
- IP 54, classe F, 2, 4 e 6 pólos, 50/60 Hz (consoante os modelos).
- Trifásico 400 V com motor variável em frequência.
Opções
Acondicionamento
- Vendido à unidade.
ATRAVANCAMENTOS E PESOS

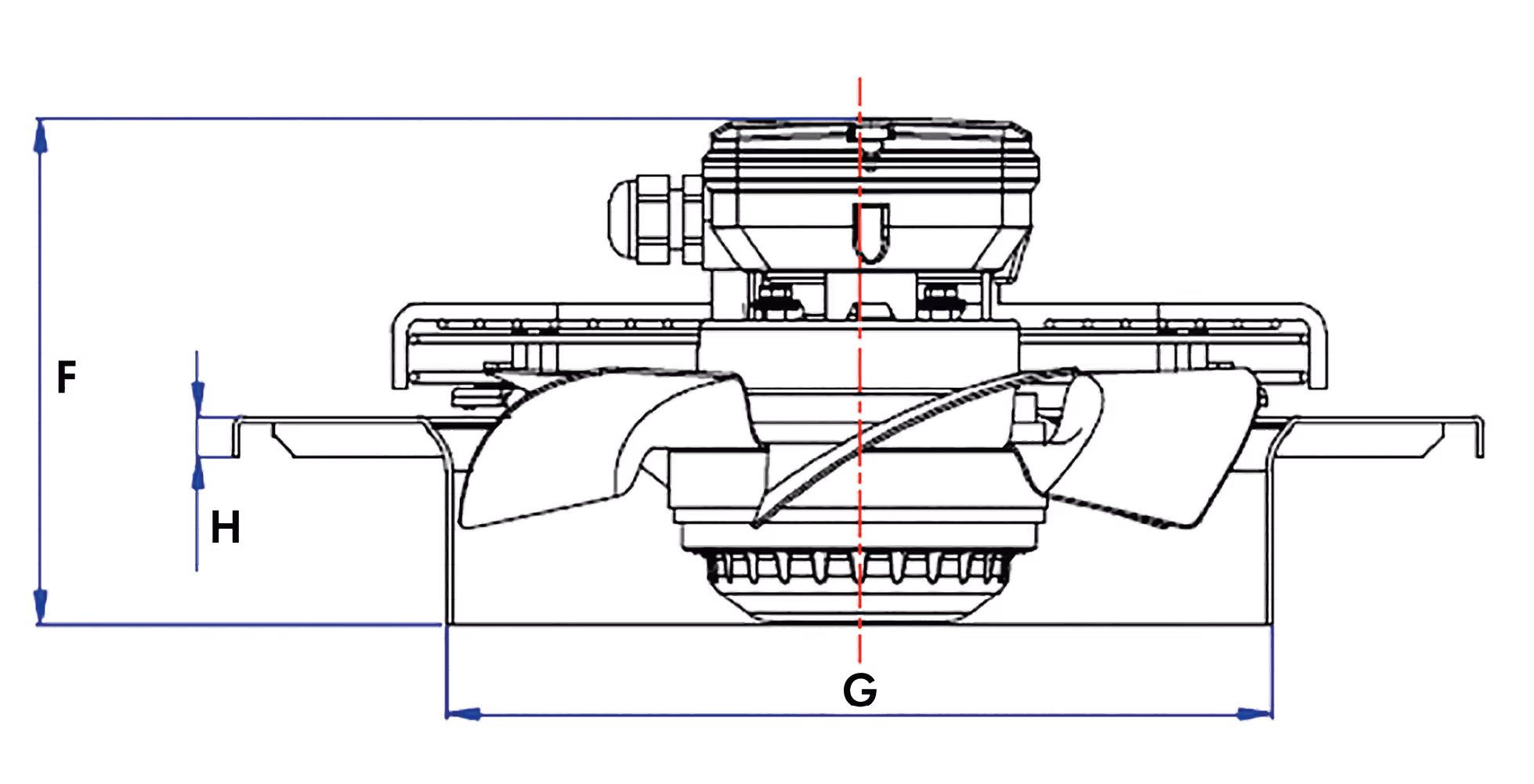

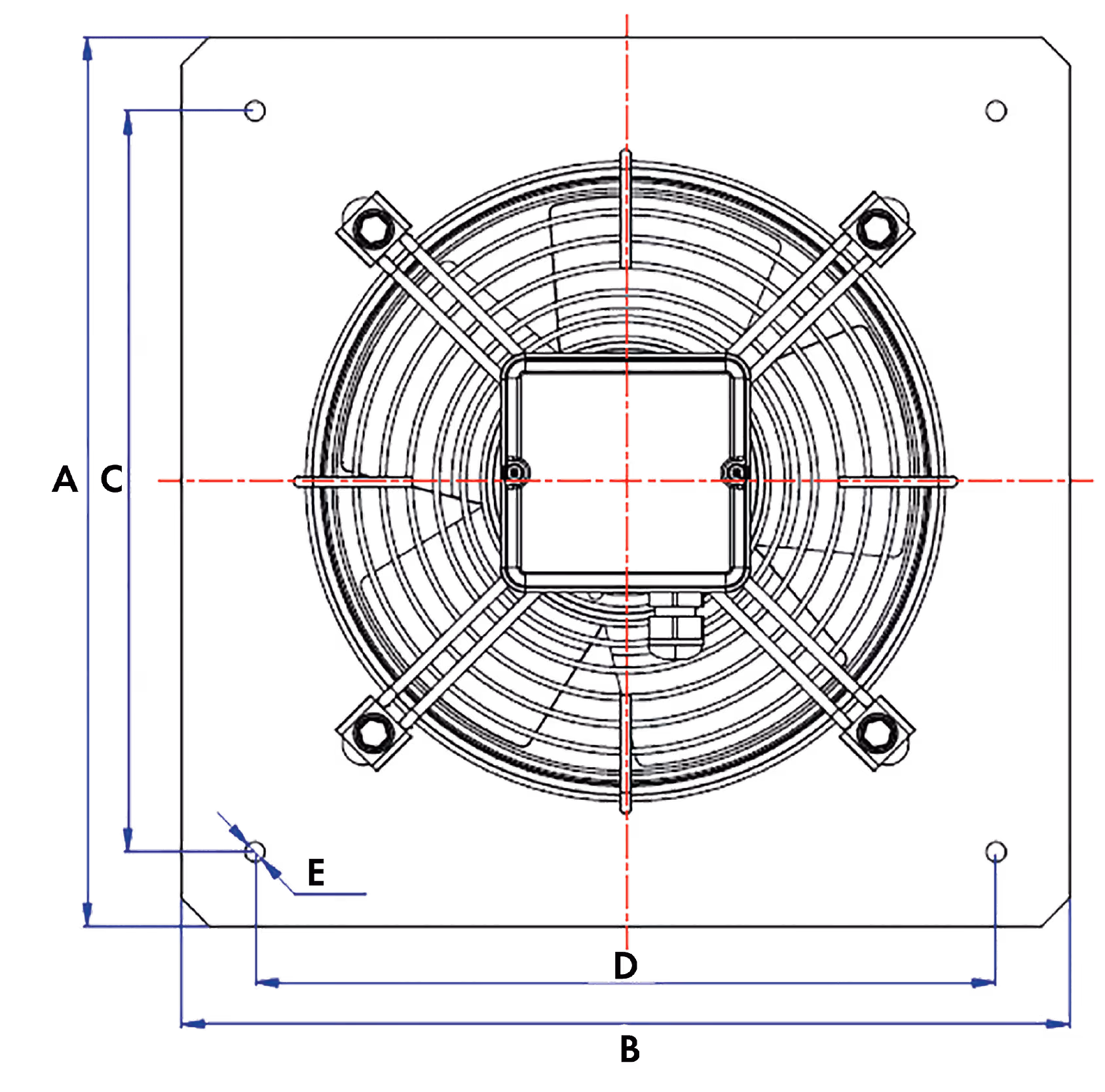

Hélipac® 3 versão de parede

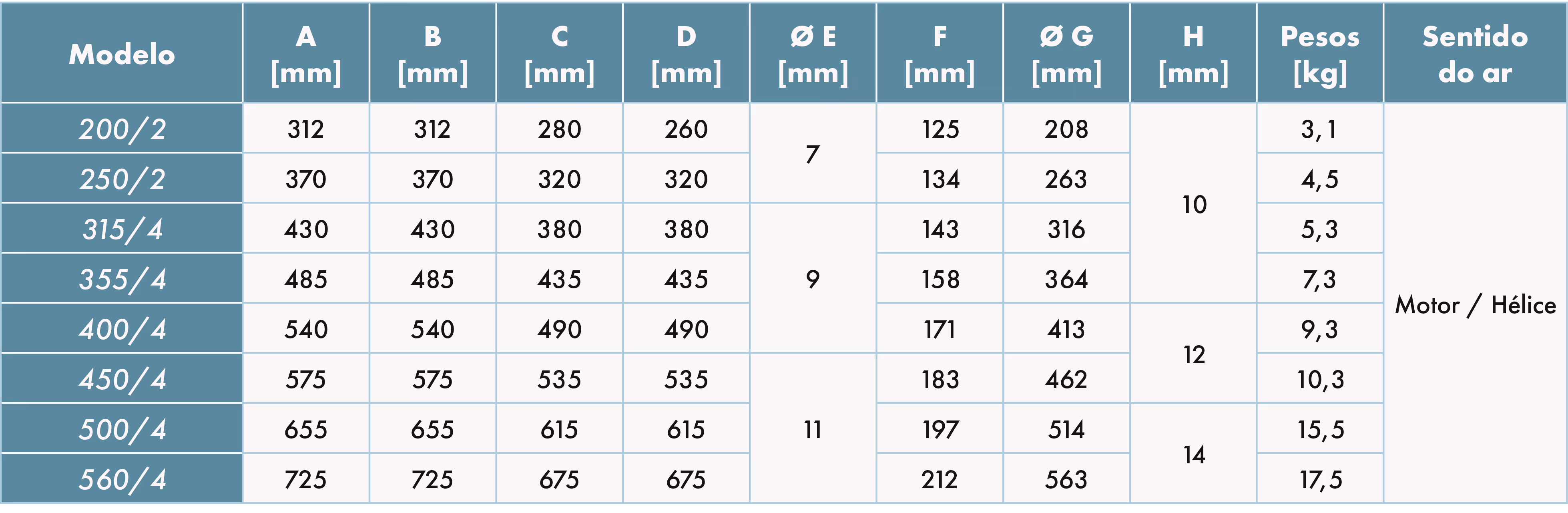

Motores monofásicos

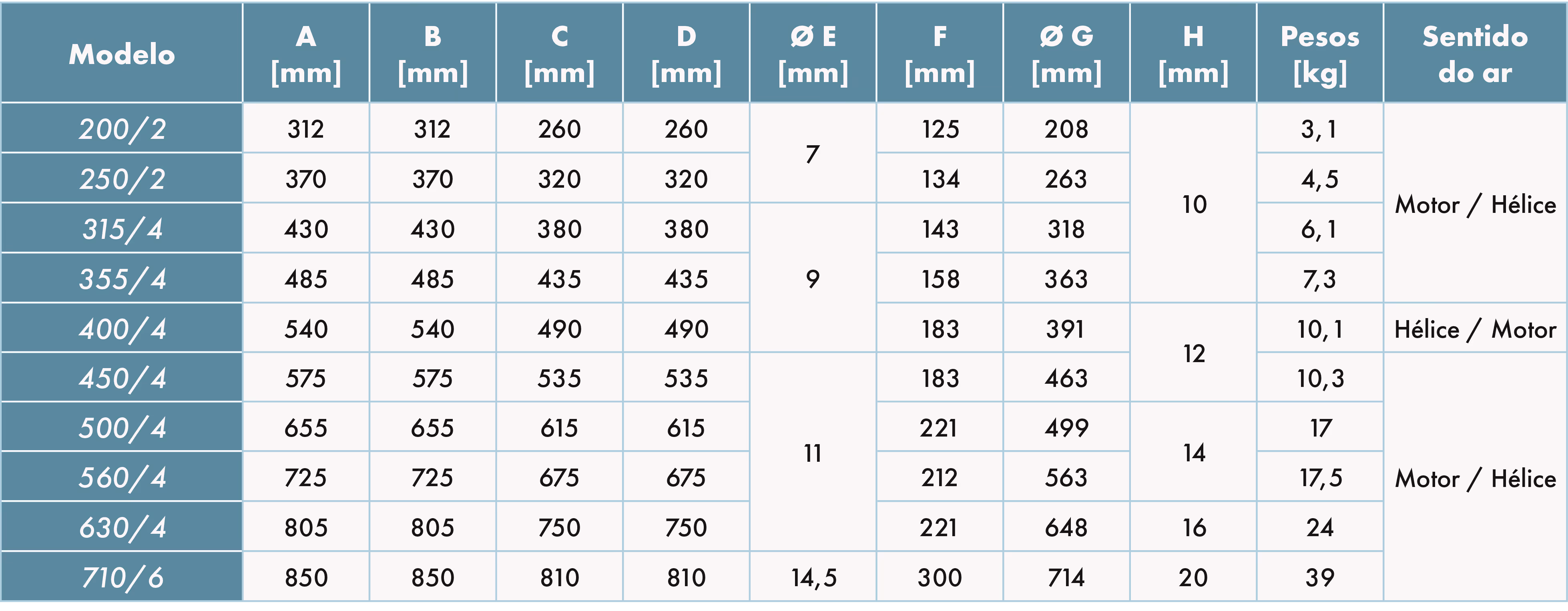

Motores trifásicos

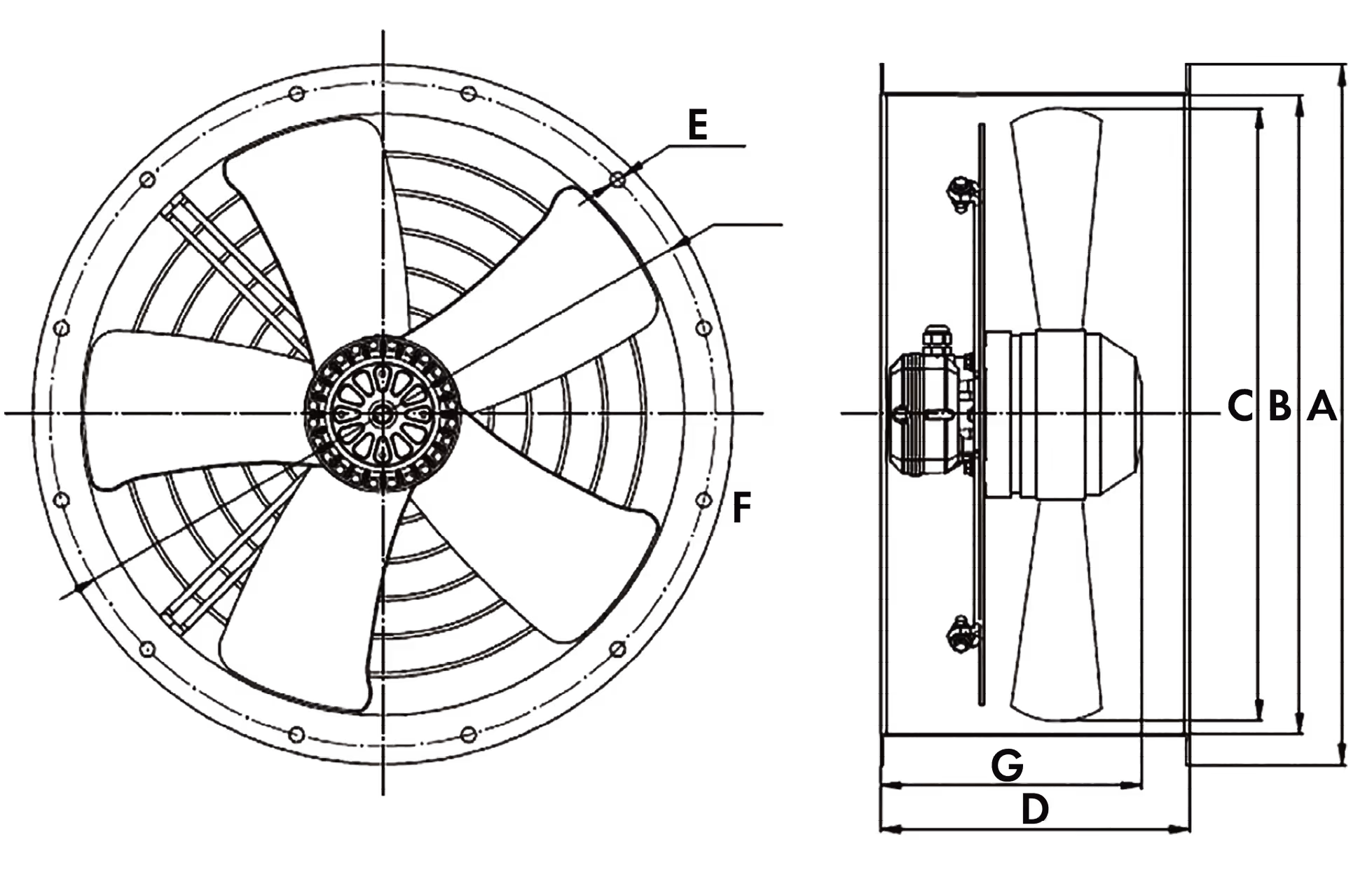

Hélipac® 3 versão de conduta

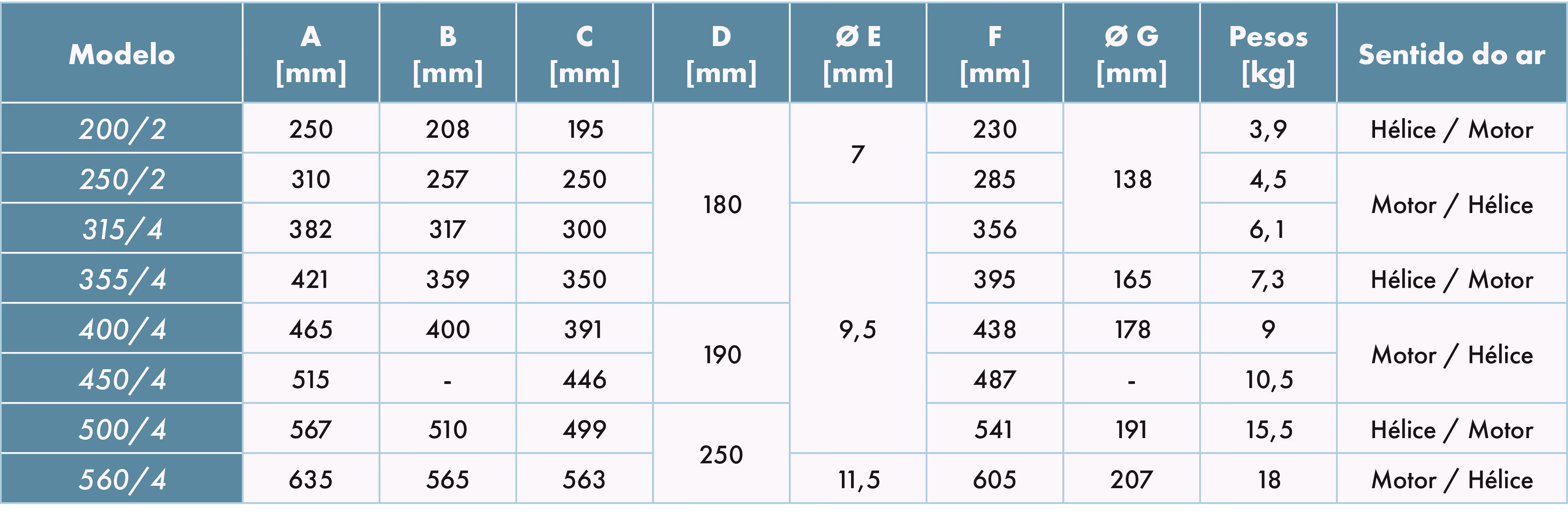

Motores monofásicos

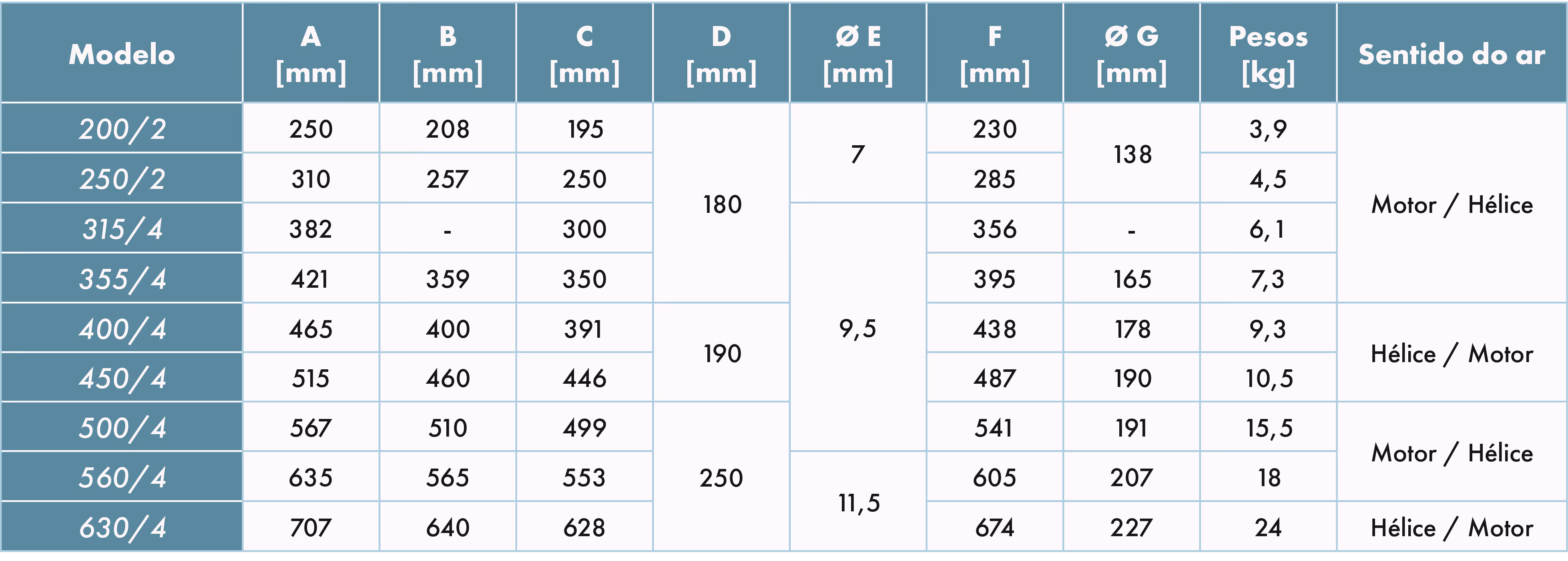

Motores trifásicos
CARACTERÍSTICAS TÉCNICAS

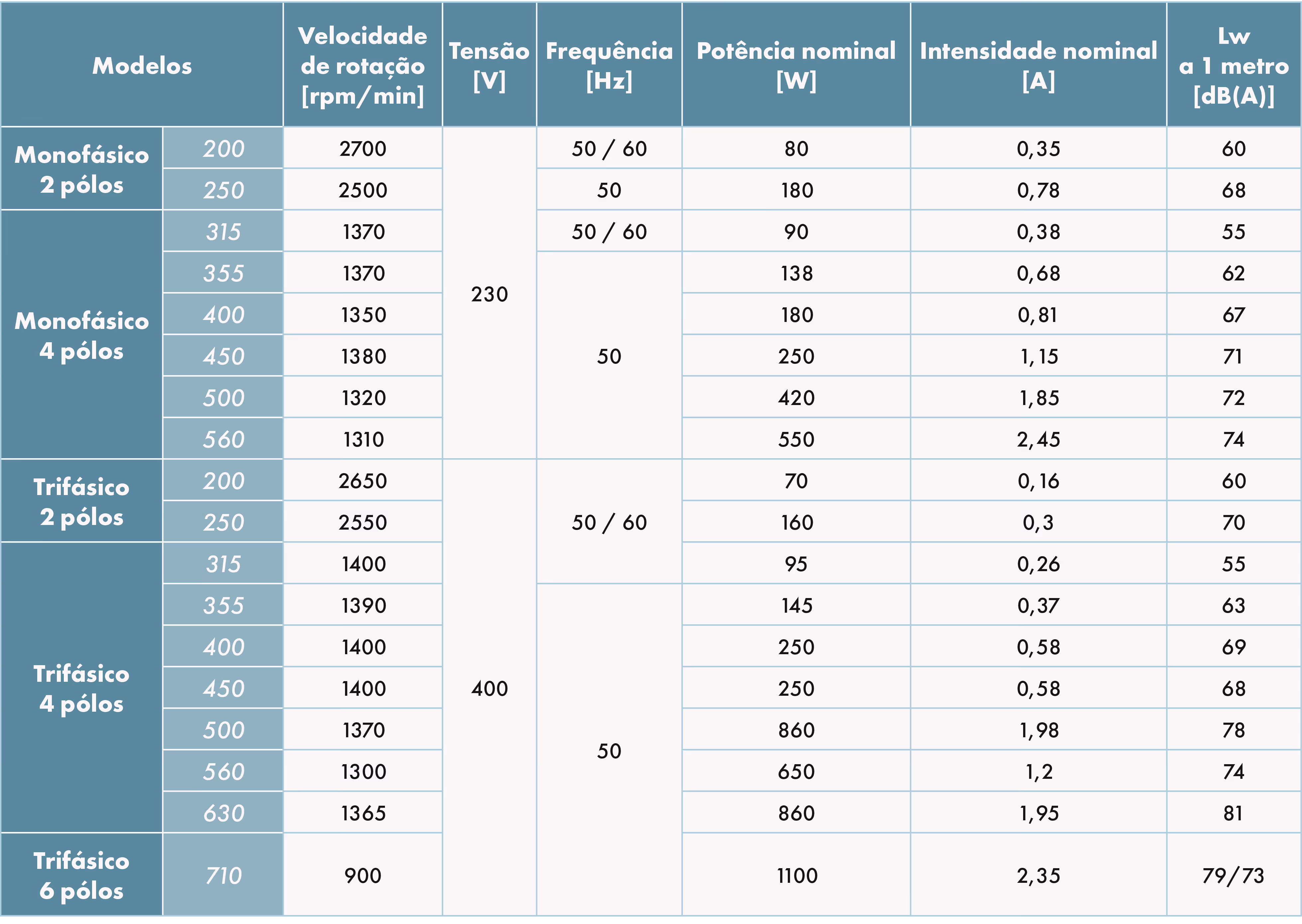

Características comuns aos modelos de parede e conduta
LIMITES DE UTILIZAÇÃO
- Limites de temperatura: de - 25º até 50º C em contínuo.
CURVAS DE SELEÇÃO
Hélipac® 3 - motor monofásico - 2 pólos (parede e conduta)
Hélipac® 3 - motor monofásico - 4 pólos (parede e conduta)
Hélipac® 3 - motor trifásico - 2 pólos (parede e conduta)
Hélipac® 3 - motor trifásico - 4 pólos (parede e conduta)
Hélipac® - 3 - motor trifásico - 6 pólos (parede e conduta)
As curvas de seleção aqui apresentadas são indicativas e poderão passar por alterações de acordo com a evolução da gama France Air: por favor consulte-nos para mais informações.
Acessórios para a versão de instalação na parede
Registo de sobrepressão metálico

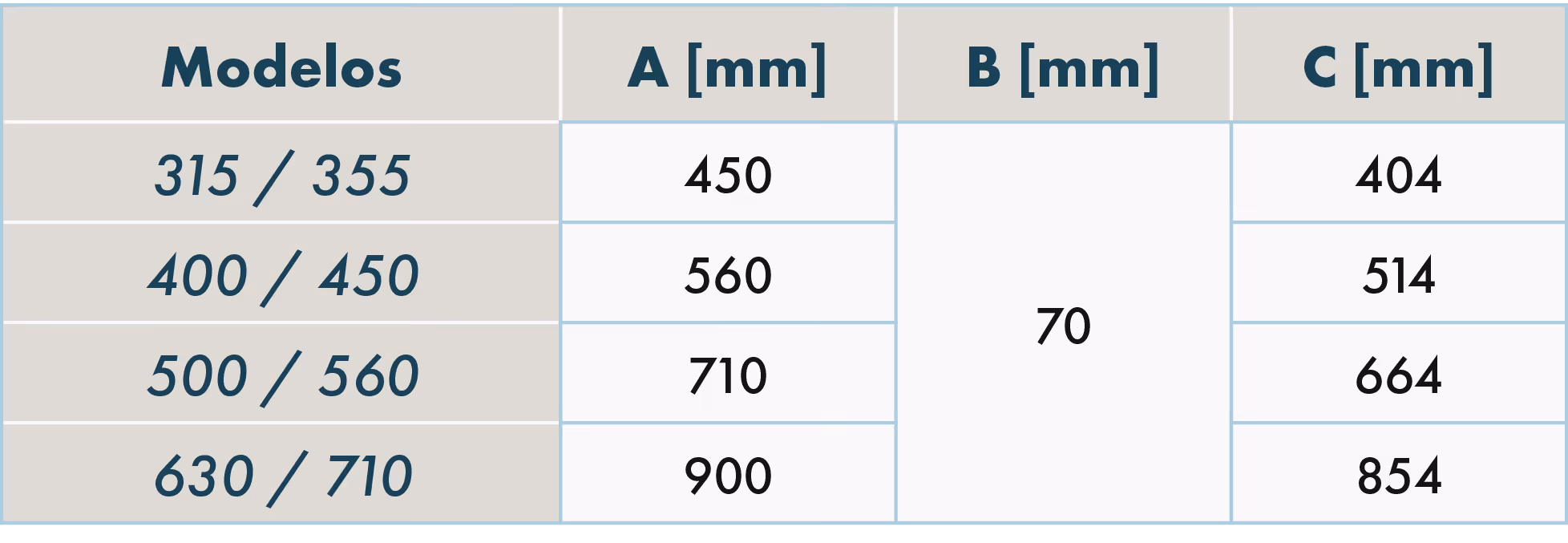

Grelha de proteção quadrada
Acessórios para a versão de instalação na conduta
Contra-aro

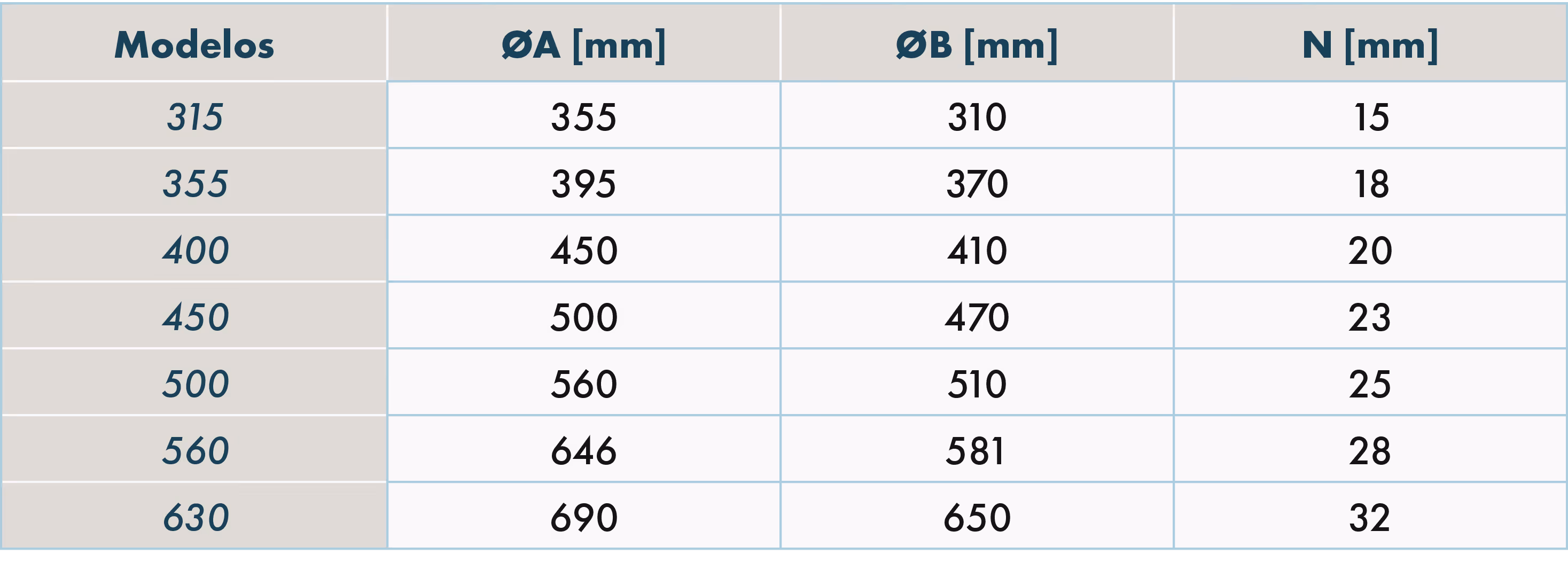

Grelha de proteção circular
Conjunto de pés de apoio
Acondicionamento: 2 unidades.
Comutador On-Off
Acessório elétrico para comando e regulação.
Intensidade de 20 A, até 3 velocidades, em caixa estanque IP 55.
Sem proteção contra as sobreintensidades.
Consulte AQUI a ficha de produto para mais informações.
Varionys® M
Variador de tensão monofásico.
Em caixa estanque IP 54.
Consulte AQUI a ficha de produto para mais informações.
Caixa disjuntora On-Off
Acessório elétrico para comando e proteção.
Disponível nas versões monofásica 230 V ou trifásica 400 V.
De 1 velocidade, com sinalização de posição, em caixa estanque IP 55.
Regulação da intensidade por magnetotérmico.
Paragem de funcionamento por bobine.
Consulte AQUI a ficha de produto para mais informações.
SELEÇÃO DOS ACESSÓRIOS ELÉTRICOS
Motores monofásicos
Motores trifásicos
<spanclass=”text-nota”>Seleção de toda a gama de acessórios no documento de tarifas.</span>
