Hélipac® ECM

ventilador helicoidal de baixo consumo caudal até 10000 m³/h

hel heli helip helipac ecm
No items found.
Ficha de Produto Versão PDF

Vantagens

Motor de baixo consumo com tecnologia ECM: até 30% de economia no consumo.
Caudal regulável por potenciómetro integrado de origem ou por comando à distância Evolys® One (como opção).

Gama

Disponível em 16 modelos:

  • 8 ventiladores Hélipac® ECM de parede: diâmetro de 250 a 630 mm.
  • 8 ventiladores Hélipac® ECM de conduta: diâmetro de 250 a 630 mm.
  • Caudal máximo de 10000 m³/h.

Designação

Aplicação / Utilização

  • Extração ou transferência de ar em espaços terciários e industriais.
  • Montagem de parede ou em conduta.
  • Regulação de caudal variável com Evolys® One ou Sens (opção).
  • Instalação possível apenas no interior.
  • Temperatura de funcionamento: até + 50º C.

Construção / Composição

Envolvente:

  • Hélipac® ECM de parede:
    Cobertura em chapa de aço, pintura em poliéster preto.
    Grelha de suporte do motor em arame de aço sobredimensionado, protegido contra a corrosão por um revestimento de poliéster.
    Em conformidade às normas, evitando a introdução de corpos estranhos na hélice.
  • Hélipac® ECM de conduta:
    Virola em aço com aros de montagem integrados (norma ISO 6580), pintura em poliéster, preto RAL 9005.

Hélice:

  • Hélipac® ECM de parede e conduta: pás em aço.

Motorização:

  • Motor EC (comutação eletrónica) com rotor externo.
  • Monofásico 230 V ~ 50 Hz.
  • IP 54, classe F.
  • Comando por sinal 0-10 V ou PWM.
  • Saída digital para captor taquimétrico.
  • Variação eletrónica da velocidade: por potenciómetro integrado, por sinal externo 0-10 V, por comando Evolys® One ou Sens.
  • Caixa de ligações IP 55, localizada no exterior do equipamento com potenciómetro integrado para regulação do caudal de 0 a 100%.

Opções

Acondicionamento

  • Vendido à unidade.

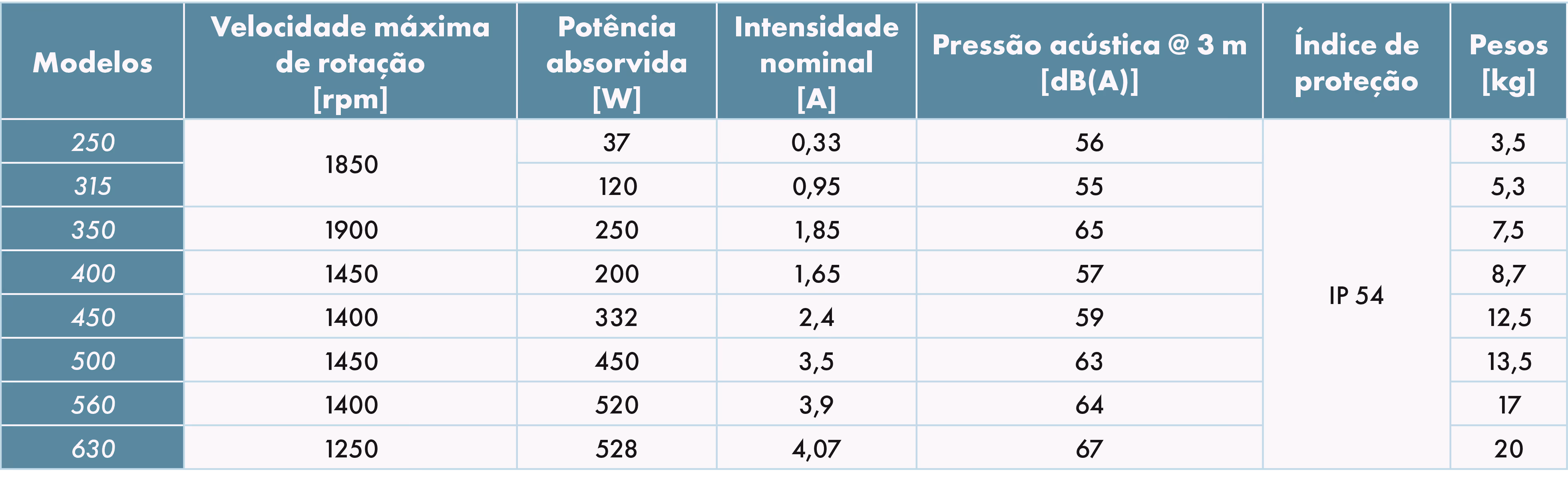

CARACTERÍSTICAS TÉCNICAS

Hélipac® ECM de parede

Hélipac® ECM de conduta

LIMITES DE UTILIZAÇÃO

  • Temperatura máxima: 50° C.

ATRAVANCAMENTOS

Hélipac® ECM de parede

Hélipac® ECM de conduta

CURVAS DE SELEÇÃO

Modelo 250 de parede

Modelo 315 de parede

Modelo 350 de parede

Modelo 400 de parede

Modelo 450 de parede

Modelo 500 de parede

Modelo 560 de parede

Modelo 630 de parede

Modelo 250 de conduta

Modelo 315 de conduta

Modelo 350 de conduta

Modelo 400 de conduta

Modelo 450 de conduta

Modelo 500 de conduta

Modelo 560 de conduta

Modelo 630 de conduta

As curvas de seleção aqui apresentadas são indicativas e poderão passar por alterações de acordo com a evolução da gama France Air: por favor consulte-nos para mais informações.

Acessórios para a versão de instalação na parede

Registo de sobrepressão metálico

Grelha de proteção quadrada

Acessórios para a versão de instalação na conduta

Contra-aro

Grelha de proteção circular

Conjunto de pés de apoio

Acondicionamento: 2 unidades.

Evolys® One - PWM

Comando do caudal de 0 - 100 % em ventiladores com motor EC.

Disponível nas versões 0-10 V ou PWM de longa distância.

Montagem encastrada ou em aplique, em caixa IP 54.

Aplicável, também, com variador de tensão ou de frequência equipados com entrada 0-10 V.

Consulte AQUI a ficha de produto para mais informações.

Evolys® Touch

Comando à distância tátil, visualização da velocidade através de LED.

Comando do caudal de 100 % em ventiladores com motor EC.

Montagem em aplique, em caixa IP 54.

Consulte AQUI a ficha de produto para mais informações.

Evolys® Sens

Comando para regulação de caudal de forma autónoma em ventiladores com motor EC.

Funcionamento através de sinal de entrada 0-10 V a partir de uma sonda de temperatura, CO2  ou de higrometria (será necessário adicionar uma sonda exterior).

Disponível na versão com sonda de temperatura integrada tipo PT1000.

Em caixa IP 54.

Consulte AQUI a ficha de produto para mais informações.

Evolys® V3

Controlador para regulação de caudal ou pressão constantes em ventiladores com motor EC.

Modo de controlo autónomo ou à distância através de protocolo ModBus RTU (RS485).

Painel de comando frontal com mostrador LCD 2 x 8 caracteres retro iluminados e 4 botões de regulação.

Kit de toma de pressão incluído.

Em caixa IP 54.

<spanclass=”text-nota”>Consulte AQUI a ficha de produto para mais informações.</span>

Comutador On-Off

Acessório elétrico para comando e regulação.

Intensidade de 20 A, até 3 velocidades, em caixa estanque IP 55.

Sem proteção contra as sobreintensidades.

Consulte AQUI a ficha de produto para mais informações.

Caixa disjuntora On-Off

Acessório elétrico para comando e proteção.

Disponível nas versões monofásica 230 V ou trifásica 400 V.

De 1 velocidade, com sinalização de posição, em caixa estanque IP 55.

Regulação da intensidade por magnetotérmico.

Paragem de funcionamento por bobine.

Consulte AQUI a ficha de produto para mais informações.

SELEÇÃO DOS ACESSÓRIOS ELÉTRICOS

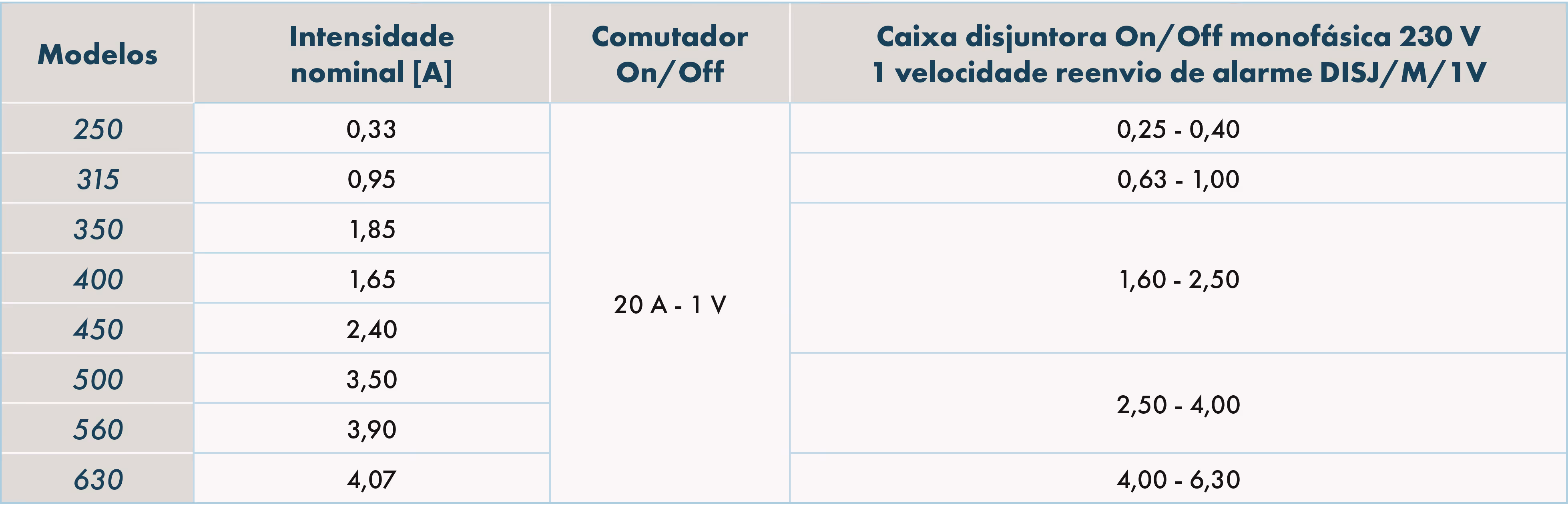

Hélipac® ECM de parede

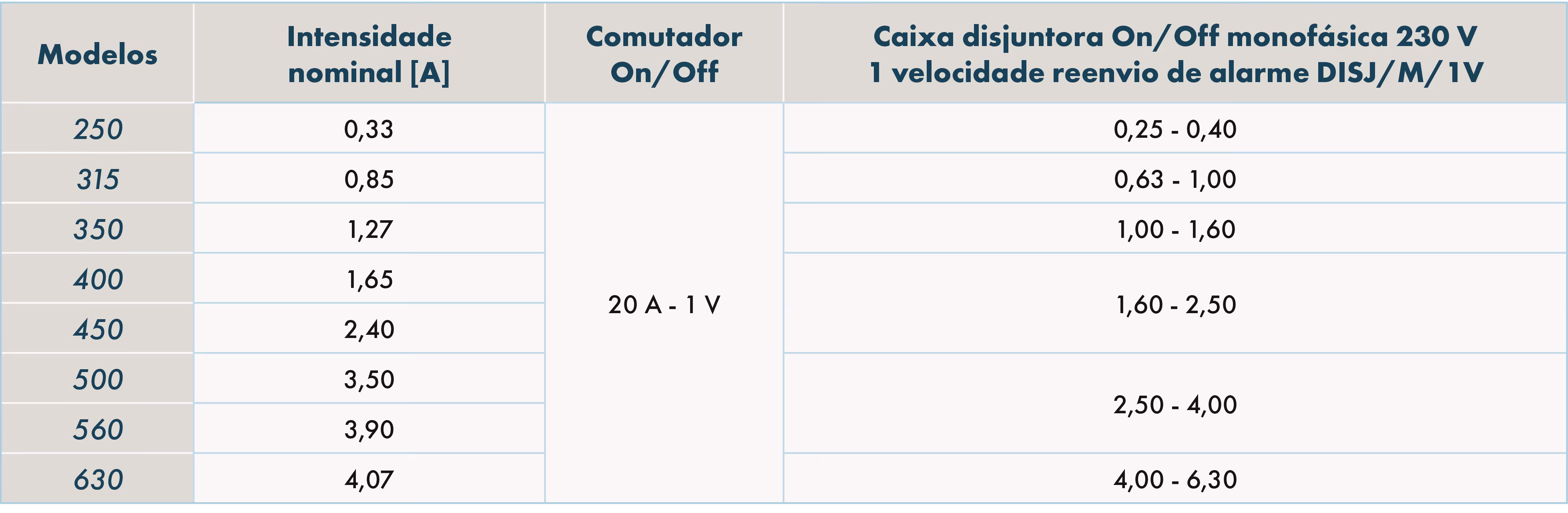

Hélipac® ECM de conduta

<spanclass=”text-nota”>Seleção de toda a gama de acessórios no documento de tarifas.</span>
