Vantagens
Consumo energético muito reduzido: de 8,8 até 18,7 W-Th-C.
Baixo nível sonoro: Lw inferior ou igual a 32 dB(A) na válvula de cozinha.
Picagens rotativas 360º para uma fácil instalação.
Conjunto universal para habitações do T2 ao T7, até 6 instalações sanitárias.
Gama
Designação
Aplicação / Utilização
Renovação de ar de simples fluxo em habitações individuais:
- Habitações do T1 ao T7 com cozinha e até 6 instalações sanitárias.
- Instalação em espaços de pequenas dimensões sem restrições de posição.
Construção / Composição
Envolvente:
- Estrutura em polipropileno, resistente ao impacto.
- Motor ECM com 2 velocidades selecionáveis, com proteção térmica.
- Turbina centrífuga à ação.
- Caixa de ligação elétrica.
Ligações - detalhes sobre todos os acessórios fornecidos com a caixa de extração:
- 1 picagem de extração para cozinha com Ø 125 mm, montada.
- 2 picagens de extração sanitária multidireccionais 360° com Ø 80 mm, montadas.
- 4 válvulas com Ø 80 mm, montadas.
- 1 picagem de exaustão com Ø 160 mm, montada.
- 4 picagens de extração sanitária com Ø 80 mm, não montadas.
- Sistema de suspensão.
Opções
Acondicionamento
- Vendido à unidade.
ATRAVANCAMENTOS E PESOS
- Peso: 4,1 kg.

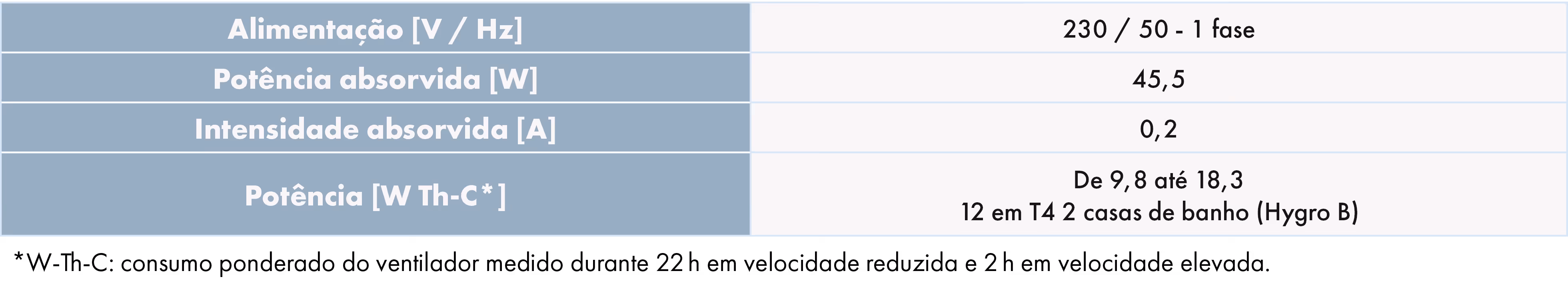

CARACTERÍSTICAS ELÉTRICAS
CONFORMIDADE ERP
- Solução em conformidade à ErP 2018.
- UVR (unidade de ventilação residencial) do tipo simples fluxo, equipada com motor ECM com variação de velocidade automática.
- Unidade em conformidade às exigências do regulamento UE n.º 1253/2014.
KIT HYGRA® RT CONTROL® 4
Conjunto pronto a instalar, composto por uma caixa Hygra® RT Control® 4 e três válvulas de extração Alizé para configurações de T3 até T7:
- 1 caixa de extração Hygra RT Control 4.
- 1 válvula de cozinha Alizé higrorregulável, com temporização, 10 - 45 / 135, alimentação a pilhas, com adaptação em gesso cartonado.
- 1 válvula de casa de banho Alizé higrorregulável, com temporização, 10 - 40, com adaptação em gesso cartonado 125 / 80.
- 1 válvula de WC Alizé Tempo, com temporização, 5 - 30 / 135, alimentação a pilhas, com adaptação em gesso cartonado 125 / 80.
- 1 botão.
INSTALAÇÃO DA CAIXA HYGRA® RT CONTROL® 3
- Suspender a caixa no teto utilizando o sistema de suspensão por cabo.
- Ligar as válvulas de extração à caixa através de condutas flexíveis tipo Vinyl M1, sem isolamento, com diâmetro de 125 mm para a cozinha e de 80 mm para instalações sanitárias.
- Todas as picagens podem ser removidas através de um quarto de volta e são intermutáveis.
- Assegurar a estanquidade das picagens.
- Obturar as picagens não utilizadas.
- Ligar o retorno a um chapéu de cobertura tipo CT 160.
- Efetuar as ligações elétricas a partir caixa de ligação.
CURVAS DE SELEÇÃO PARA HYGRA® RT CONTROL® 4
Nível de potência sonora à saída da válvula de cozinha: Lw <= 32 d(A)
Vinyl® M1
Conduta flexível não isoladas em PVC nu, diâmetros de 80 até 560 mm.
Permitem a ligação da caixa às válvulas.
Consulte AQUI a ficha de produto para mais informações.
CT
Chapéu de cobertura metálico.
Permite realizar a ligação a insuflação e/ou a extração.
Consulte AQUI a ficha de produto para mais informações.
