Ficha de Produto Versão PDF
Informações Complementares
.svg)
Vantagens
Dimensões reduzidas: altura 180 mm.
Consumo muito reduzido: a partir de 12,4 W-Th-C.
Baixo nível sonoro: Lw inferior ou igual a 32,4 dB(A) em válvula de cozinha.
Conjunto universal para habitações do T1 ao T7, até 4 instalações sanitárias.
Gama
Designação
Aplicação / Utilização
Renovação de ar em habitações individuais:
- Habitações do T1 ao T7 equipadas com cozinha e até 4 casas de banho.
- Instalação em teto falso ou em espaços de pequenas dimensões.
Construção / Composição
Envolvente:
- Estrutura em chapa de aço galvanizada.
- Motor ECM.
- Turbina centrífuga à ação.
- Caixa de ligação elétrica.
Ligações - detalhes sobre todos os acessórios fornecidos com a caixa de extração:
- 1 picagem de extração para cozinha, Ø 125 mm, montada.
- 6 picagens de extração para sanitários, Ø 80 mm, montadas.
- 1 picagem de exaustão Ø 160 mm.
- 4 adaptações, Ø 80 mm, não montadas.
- Apoios anti vibráticos.
Opções
Acondicionamento
- Vendido à unidade.

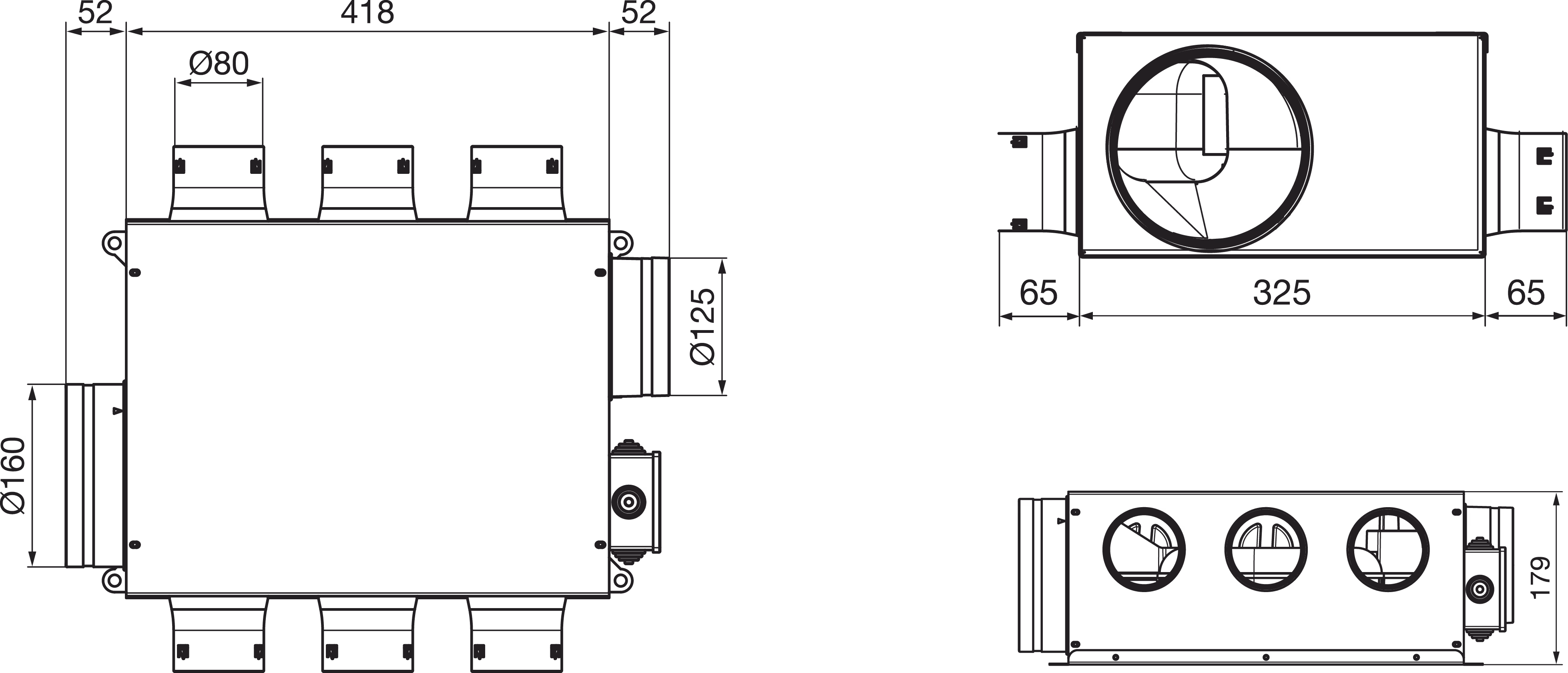

ATRAVANCAMENTOS E PESOS
- Peso: 6,8 kg.

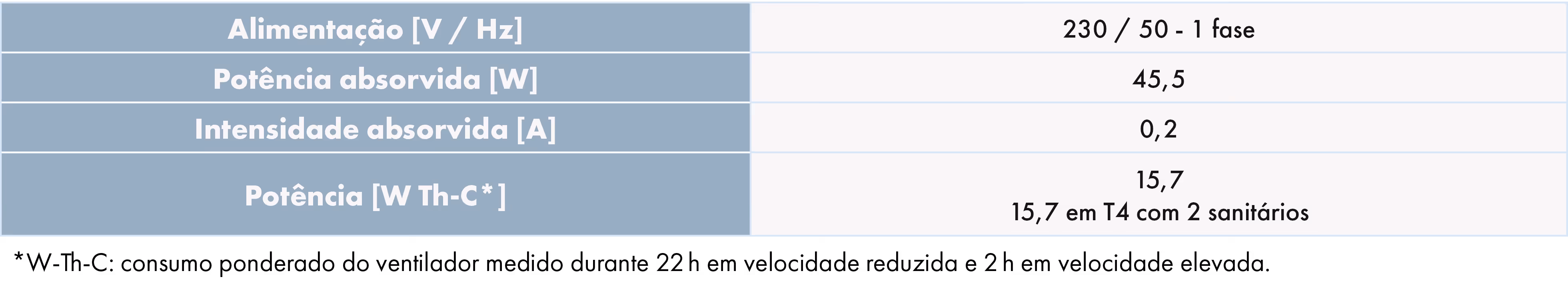

CARACTERÍSTICAS ELÉTRICAS
CONFORMIDADE ERP
- Solução em conformidade à ErP 2018.
- UVR (unidade de ventilação residencial) do tipo simples fluxo, equipada com motor ECM.
- Unidade em conformidade às exigências do regulamento UE n.º 1253/2014.
KIT HYGRA® RT CONTROL® 4 COMPACT
- Conjunto pronto a instalar, composto por uma caixa Hygra® RT Control® 4 Compact e três válvulas Alizé para configurações do T3 ao T7 em Hygro B:
- 1 caixa Hygra® RT Control® 4 Compact.
- 1 válvula de cozinha Alizé higrorregulável, temporizada, 10 - 45 / 135, a pilhas, com adaptação em gesso cartonado.
- 1 válvula de casa de banho Alizé higrorregulável, temporizada, 10 - 40, com adaptação em gesso cartonado 125 / 80.
- 1 válvula de WC Alizé Tempo Vision, temporizada 5 - 30 / 135, a pilhas, com adaptação em gesso cartonado 125 / 80.
INSTALAÇÃO DA CAIXA HYGRA® RT CONTROL® 3 COMPACT
- Fixar a caixa a qualquer tipo de estrutura através dos apoios antivibráticos.
- Ligar as válvulas de extração à caixa através de condutas flexíveis vinil sem isolamento com diâmetros 125 mm para a cozinha e 80 mm para instalações sanitárias.
- Todas as picagens são desmontáveis por quarto de volta e intercambiáveis.
- Assegurar a estanquidade das picagens.
- Fechar as picagens não utilizadas.
- Ligar o retorno a um chapéu de cobertura tipo CT 160.
- Efetuar as ligações na caixa elétrica.
CURVAS DE SELEÇÃO PARA HYGRA® RT CONTROL® 4 COMPACT
Nível de potência sonora à saída da válvula de cozinha: Lw <= 32,4 d(A)
Vinyl® M1
Conduta flexível não isoladas em PVC nu, diâmetros de 80 até 560 mm.
Permitem a ligação da caixa às válvulas.
Consulte AQUI a ficha de produto para mais informações.

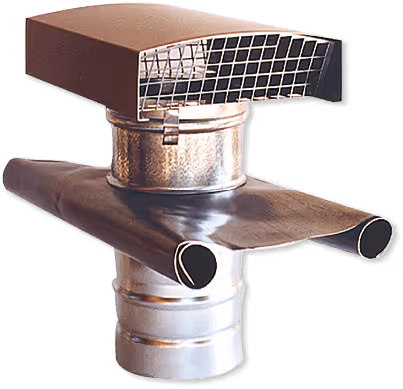

CT
Chapéu de cobertura metálico.
Permite realizar a ligação a insuflação e/ou a extração.
Consulte AQUI a ficha de produto para mais informações.
