Ficha de Produto Versão PDF
Informações Complementares
.svg)
Vantagens
Utilização em ambientes explosivos (ATEX).
Gama
- Moto-ventilador ATEX CE EX II 3G IIC T4: para zona 2 com gás inflamável pertencente ao grupo II C e que apresente uma temperatura de auto-inflamação inferior a 135º C.
- Composta por 5 modelos e 2 versões:
- Ventilador com base de suporte: 125 - 160 - 200 - 250 - 315.
- Ventilador para cobertura: 125 - 160 - 200 - 250 - 315.
- Caudais até 9000 m³/h.
- Pressão até 1100 Pa.
Designação
Aplicação / Utilização
- Atmosferas explosivas.
Construção / Composição
Voluta:
- Voluta monobloco envolvida em polipropileno (PP) qualidade alimentar com virola plana circular na aspiração e no retorno.
- Viseira em aço inoxidável.
Turbina:
- Turbina à ação em polipropileno (PP) equilibrada estática e dinamicamente, instalada no fim do veio do motor.
- Núcleo e proteção do núcleo em polipropileno (PP).
Base de suporte do ventilador:
- Versão standard em chapa de aço pintada.
- Versão alta proteção em polipropileno, abrangendo o motor, para instalação no exterior.
- Do modelo 125 ao 250: cor grená RAL 4004.
- Modelo 315: cor cinzenta.
Montagem na cobertura:
- Esta opção engloba:
Base de suporte.
Proteção anti chuva.
Grelha de insuflação.
Motorização ATEX:
- Motor de patas e aro (B 34), IP 55, classe F, serviço S1, sem ipsotérmico, sonda PTC como opção.
- 1 velocidade: trifásico 230/400 V - 50 Hz.
- 2 velocidades: trifásico 400 V / 50 Hz.
- Interruptores não fornecidos.
Peças de reserva:
- Para manter a conformidade ao PV, qualquer substituição de peças (motor, turbina, etc.) terá que ser efetuada em fábrica.
Opções
Acondicionamento
- Vendido à unidade.
ATRAVANCAMENTOS E PESOS
Ventilador com base de suporte
Pesos com motor standard

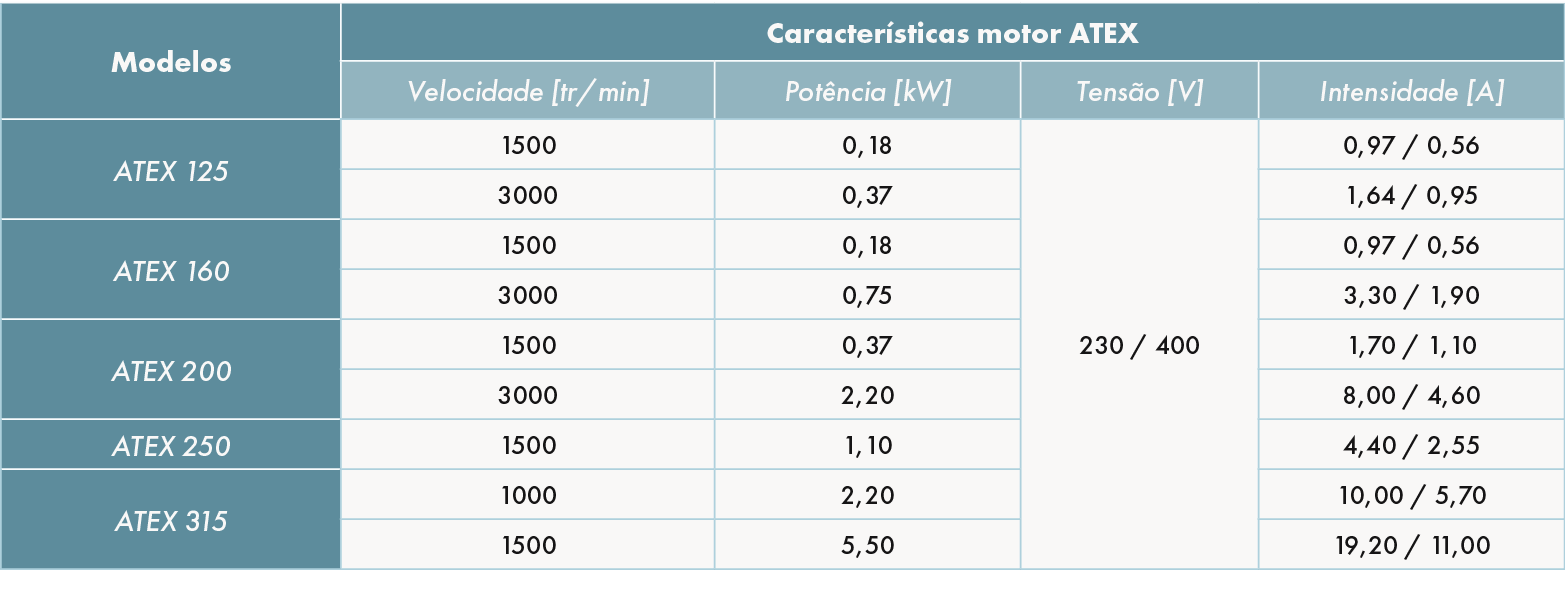

CARACTERÍSTICAS TÉCNICAS
<spanclass=”text-nota”>Nota importante sobre os interruptores: não fornecidos.</span>
ORIENTAÇÕES
Vista lateral do motor
<spanclass=”text-nota”>Orientações disponíveis para o modelo 315 - LG (todas).</span>
INSTALAÇÃO
- O ventilador deve ser instalado num suporte rígido e totalmente plano. O peso do suporte deve ser, no mínimo, o dobro do peso do ventilador.
- É fundamental respeitar a horizontalidade do suporte para um bom funcionamento do ventilador sem vibrações.
- Para assegurar um bom isolamento das vibrações, é necessário que o ventilador seja colocado sobre apoios anti vibração e esteja equipado com junta flexível para as ligações à rede.
- Na instalação em cobertura, é imperativo assegurar a estanquidade entre a base do ventilador e o suporte.
CURVAS DE SELEÇÃO PARA IBIZA® ATEX
- Desempenhos válidos para ar a 20° C, à pressão atmosférica e densidade do ar de 1,2 kg/m³.
- Desempenhos em conformidade com a norma EN ISO 5801 tipo D.
Modelo 125
Modelo 160
Modelo 200
Modelo 250
Modelo 315
Suporte de alta proteção
Este suporte é construído em polipropileno e permite cobrir o motor quando o moto-ventilador se encontra instalado no exterior.
Difusor de retorno com grelha
Viseira circular em PVC equipada com rede anti pássaro (incluída na instalação de cobertura).
Junta flexível em PVC para gama Ibiza®
Permite assegurar o isolamento das vibrações entre o ventilador e a conduta.
Para aspiração e retorno.
Ter em conta 2 abraçadeiras por junta (em aço inoxidável), a encomendar separadamente.
Indusbox
Caixa de atenuação acústica.
Variador de frequência para Ibiza® ATEX
Não aplicável aos modelos monofásicos.
Sonda PTC obrigatória para aplicação em variação.
