Vantagens
Utilização em ambiente corrosivo.
Fluxo de ar direcionado na saída da voluta.
Possibilidade de instalação na parede através de acessório de fixação.
Gama
- Disponíveis 3 modelos: 160, 200 e 250 (diâmetro de extração).
- Caudais até 3500 m³/h.
- Disponível na versão ATEX CE Ex II 3G (IICT4).
Designação
Aplicação / Utilização
- Indicado para as indústrias química, farmacêutica, laboratórios (como hotte de extração), gráfica, agroalimentar, papeleira, entre outras e para extração de ar em ambientes corrosivos.
- Atmosfera explosiva na versão ATEX.
- Para instalação no exterior apenas.
Construção / Composição
Voluta:
- Voluta monobloco moldada em polipropileno (PPH), qualidade alimentar.
- Defletor montado na saída da voluta para direcionamento do fluxo de ar.
- Conjunto coberto por um cone, equipado com uma caixa de suporte e um comutador de proximidade com cabo IP 65 (exceto versão ATEX: comutador não fornecido).
- Fixação em aço inoxidável.
Turbina:
- Turbina de ação em polipropileno (PPH), equilibrada estática e dinamicamente, montada na extremidade do veio do motor.
- Núcleo e sua cobertura em polipropileno (PPH).
- Estrutura de suporte do motor:
- Versão standard e ATEX em polipropileno.
Motorização standard:
- Motor de patas e aro (B 34), IP 55, classe F, serviço S1 sem ipsotérmico.
- 1 velocidade: opcionalmente trifásica, variável 230/400 V ~ 50 Hz ou monofásica 230 V ~ 50 Hz, não variável.
- 2 velocidades: trifásica 400 V ~ 50 Hz.
Motorização ATEX:
- Motor de patas e aro (B 34), IP 55, classe F, serviço S1 sem ipsotérmico.
- 1 velocidade: trifásica 400 V ~ 50 Hz.
- 2 velocidades: trifásica 400 V ~ 50 Hz.
Opções
- Acessório de fixação na parede.
- Sonda PTC (obrigatória em variação de velocidade na motorização ATEX).
Acondicionamento
- Vendido à unidade.
ATRAVANCAMENTOS
PESOS
Com motor standard
CORES
- Modelo 160: amarelo.

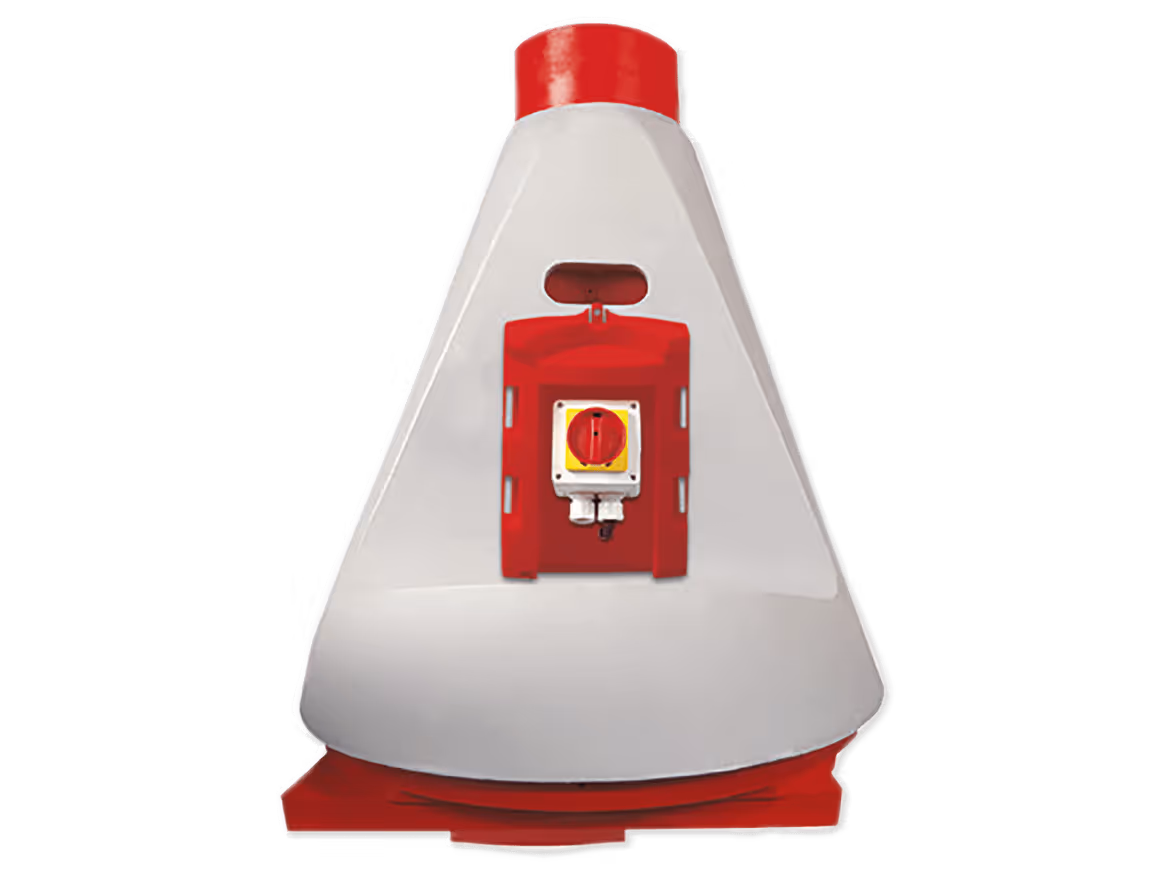

- Modelo 200: vermelho.
- Modelo 250: azul.
- ATEX: preto.
LIMITES DE UTILIZAÇÃO
- Temperatura máxima em funcionamento contínuo: 70º C.
CARACTERÍSTICAS TÉCNICAS
CURVAS DE SELEÇÃO PARA IBIZA® RV
- Desempenhos válidos para ar a 20° C, à pressão atmosférica e densidade do ar de 1,2 kg/m³.
- Desempenhos em conformidade com a norma EN ISO 5801 tipo D.
Modelo 160
Modelo 200
Modelo 250
As curvas de seleção aqui apresentadas são indicativas e poderão passar por alterações de acordo com a evolução da gama France Air: por favor consulte-nos para mais informações.
Registo antirretorno
Construído em PVC, equipado com um registo circular em PVC, com ligação macho/fêmea.
Evita situações de contra-ventilação quando o ventilador pára.
Junta flexível em PVC para gama Ibiza®
Permite assegurar o isolamento das vibrações entre o ventilador e a conduta.
Para aspiração e retorno.
Ter em conta 2 abraçadeiras por junta (em aço inoxidável), a encomendar separadamente.
Controlador para Laboratórios para gama Ibiza®
Indusbox
Caixa de atenuação acústica.
