Vantagens
Elevado grau de conforto.
Direção da insuflação do ar orientável.
Elevada capacidade de indução.
Gama
- Dimensões limite de fabrico: 1050 mm / 1500 mm, 1 a 4 vias para IN-V2 e 1 via para IN-V3.
- Caudais indicativos de 60 até 400 m³/(h.m) para IN-V2 e 40 até 60 m³/(h.m) para IN-V3 (tabelas de seleção).
Designação
Aplicação / Utilização
- Aplicações do setor terciário: escritórios, espaços comerciais, hotéis, restaurantes, etc..
- Para instalação em tetos onde seja necessário o ajuste manual do ângulo de insuflação do difusor.
Construção / Composição
- Corpo e aros em alumínio extrudido.
- Elementos de descarga em plástico.
- Fixação ao teto por parafusos.
- Acabamento disponível: alumínio anodizado à cor natural ou pintados a branco RAL 9010.
- Elementos de descarga cilíndricos a preto.
Opções
- Outras cores RAL.
- Elementos de descarga cilíndricos pintados a branco RAL 9010.
Acondicionamento
- Vendido à unidade.
PRINCÍPIO DE FUNCIONAMENTO
Regulação standard da direção de insuflação
- Quando utilizados para insuflação de ar, os IN-V serão fornecidos com um ângulo de descarga pré-ajustado de 0 - 40º, de forma a assegurar uma boa distribuição de todo o jato de ar.
- Este ângulo poderá variar ligeiramente consoante as diferenças de temperatura e a estrutura da superfície do teto.

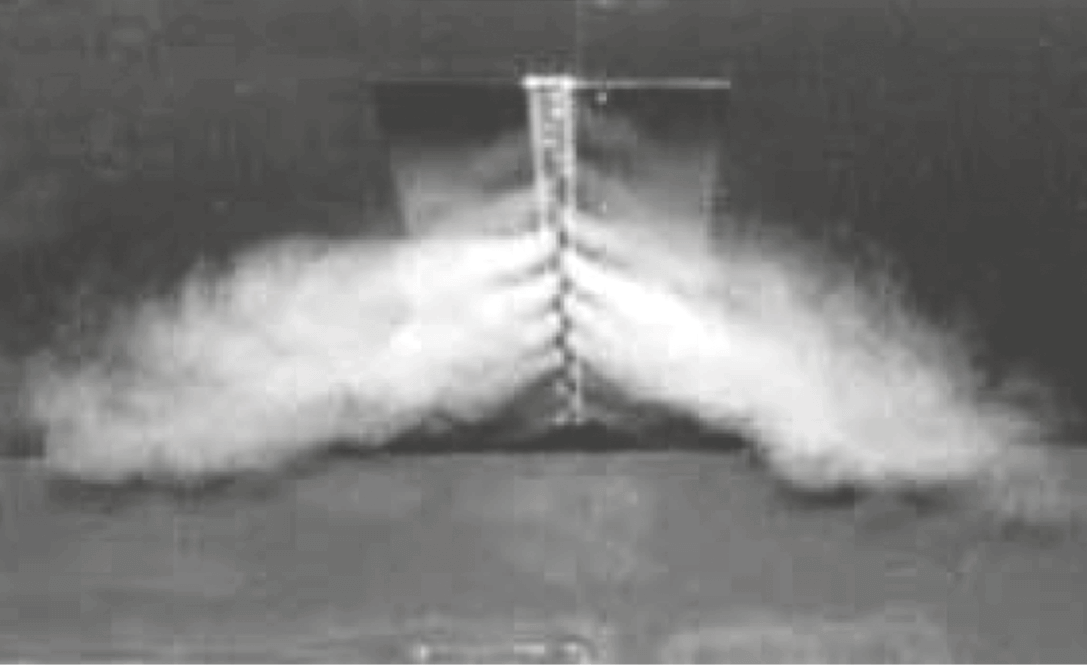

Figura 2 (A + B): percurso do jato de ar tornado visível utilizando Fumitest
ATRAVANCAMENTOS E PESOS

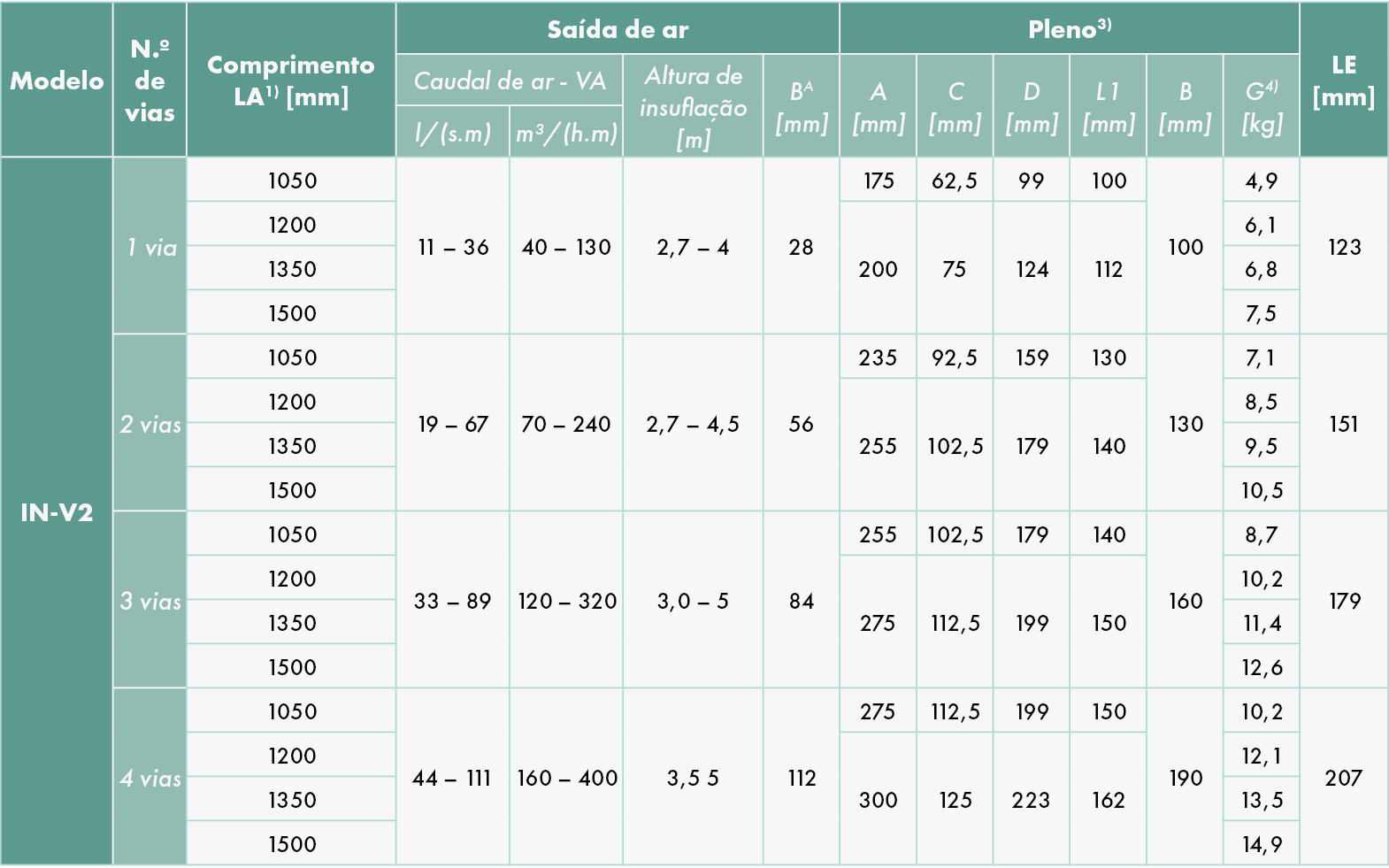

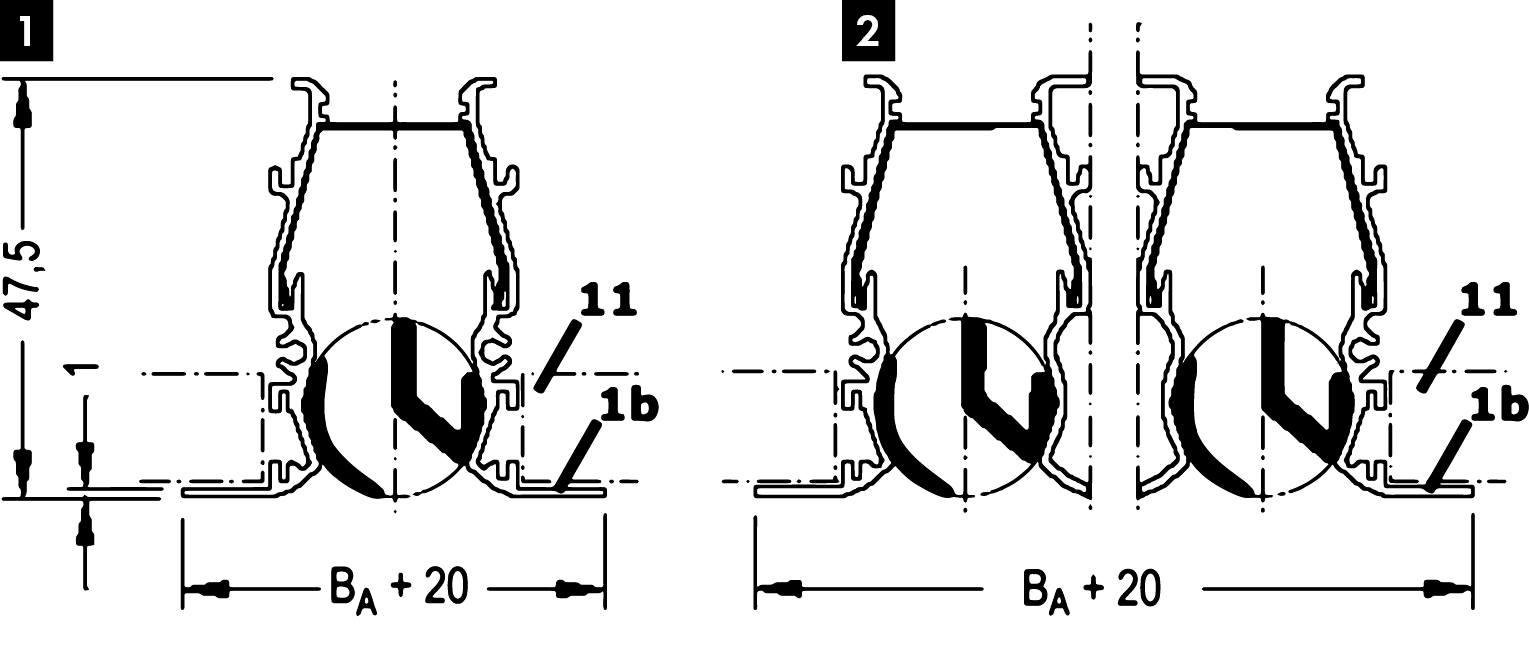

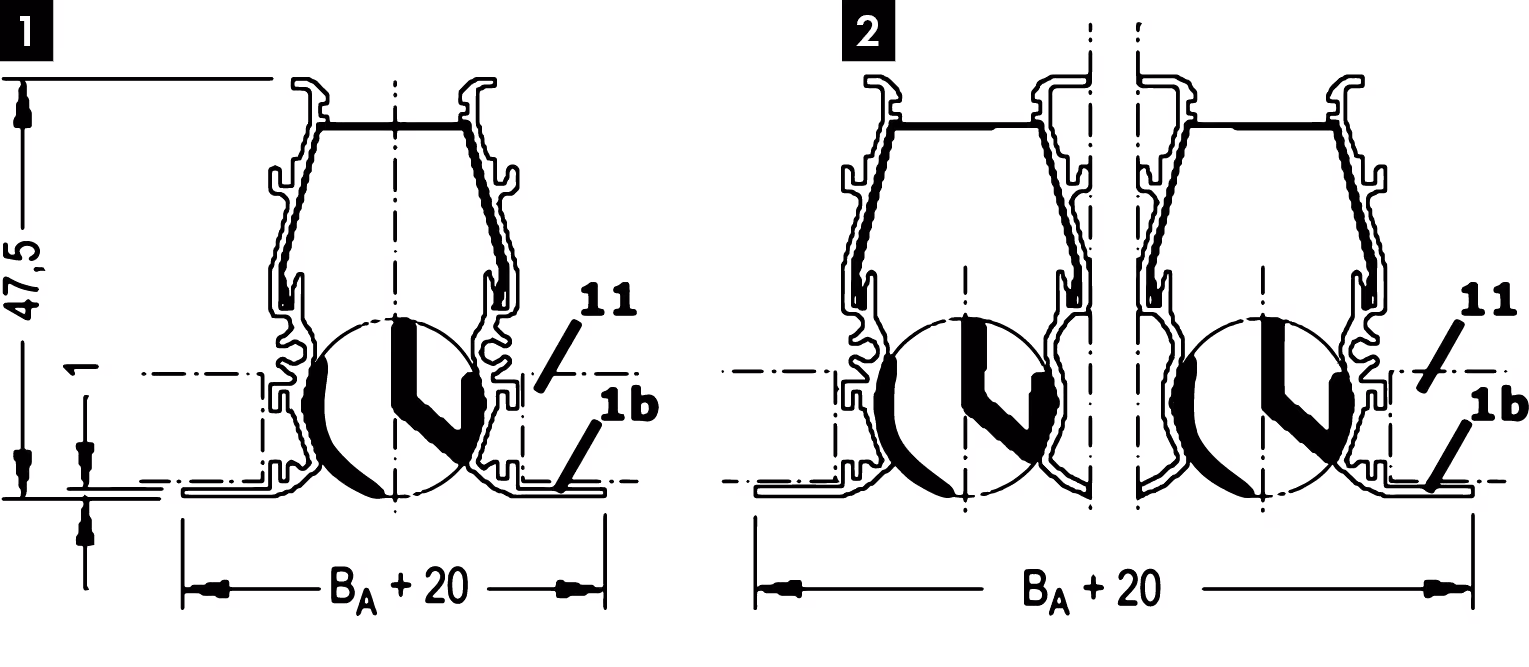

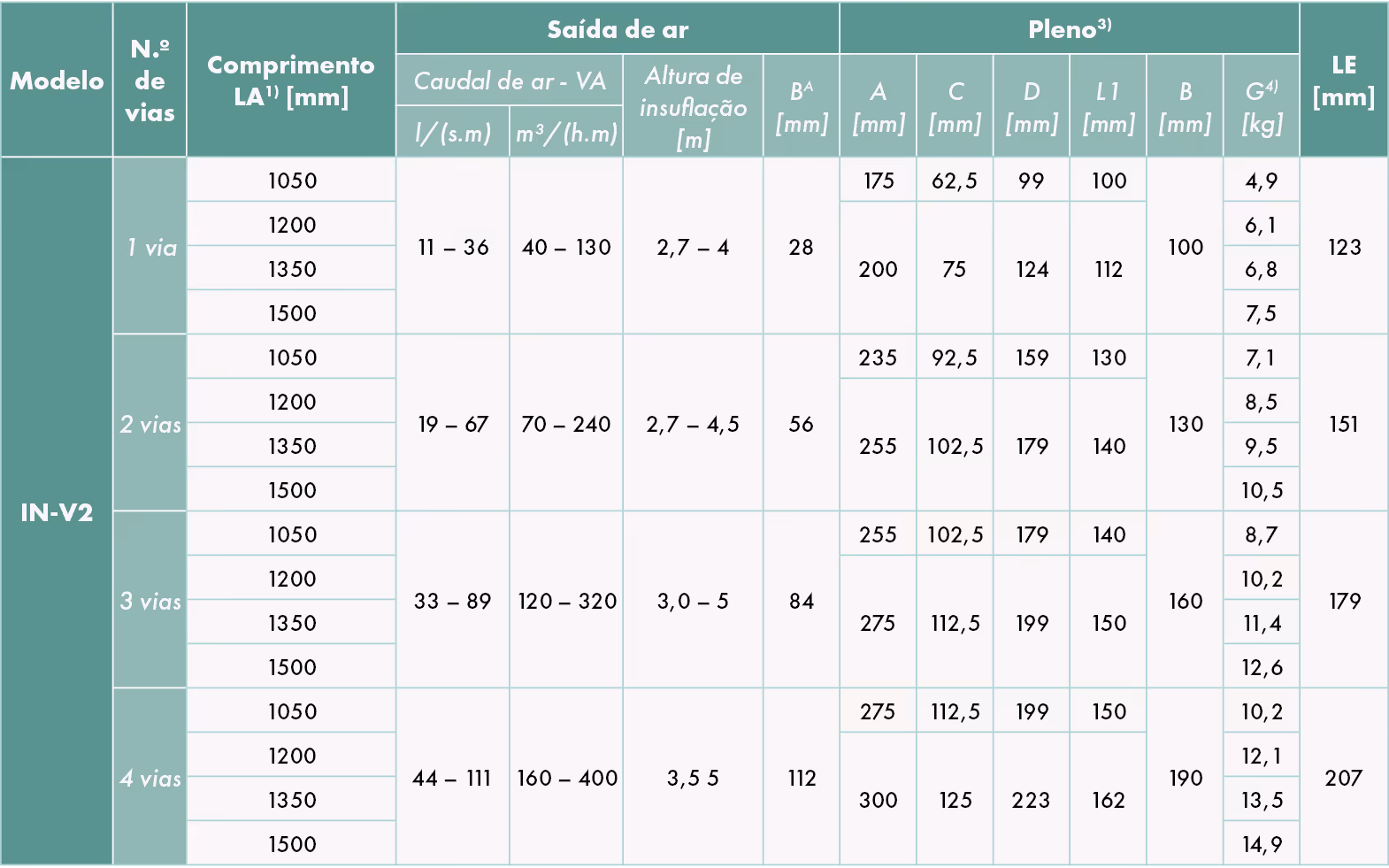

Tipo IN-V2 com perfil de contacto à face
Pleno sem revestimento acústico.
Pleno com revestimento acústico opcional e registo de regulação do caudal
Perfil de contacto à face
Exemplo: para tetos metálicos
Perfil de suporte do teto
Exemplo: para tetos em gesso cartonado
Difusor com perfil lateral de suporte do teto 1b
Legenda:
Tipo IN-V3 com perfil de contacto à face
Pleno sem revestimento acústico.
Tipo IN-V3 com perfil de suporte fixo
Pleno com revestimento acústico opcional e registo de regulação do caudal.
Perfil de contacto à face
Exemplo: para tetos metálicos.
Perfil de suporte do teto
Exemplo: para tetos em gesso cartonado.
Difusor com perfil lateral de suporte do teto 1b removível a partir da divisão
Legenda:

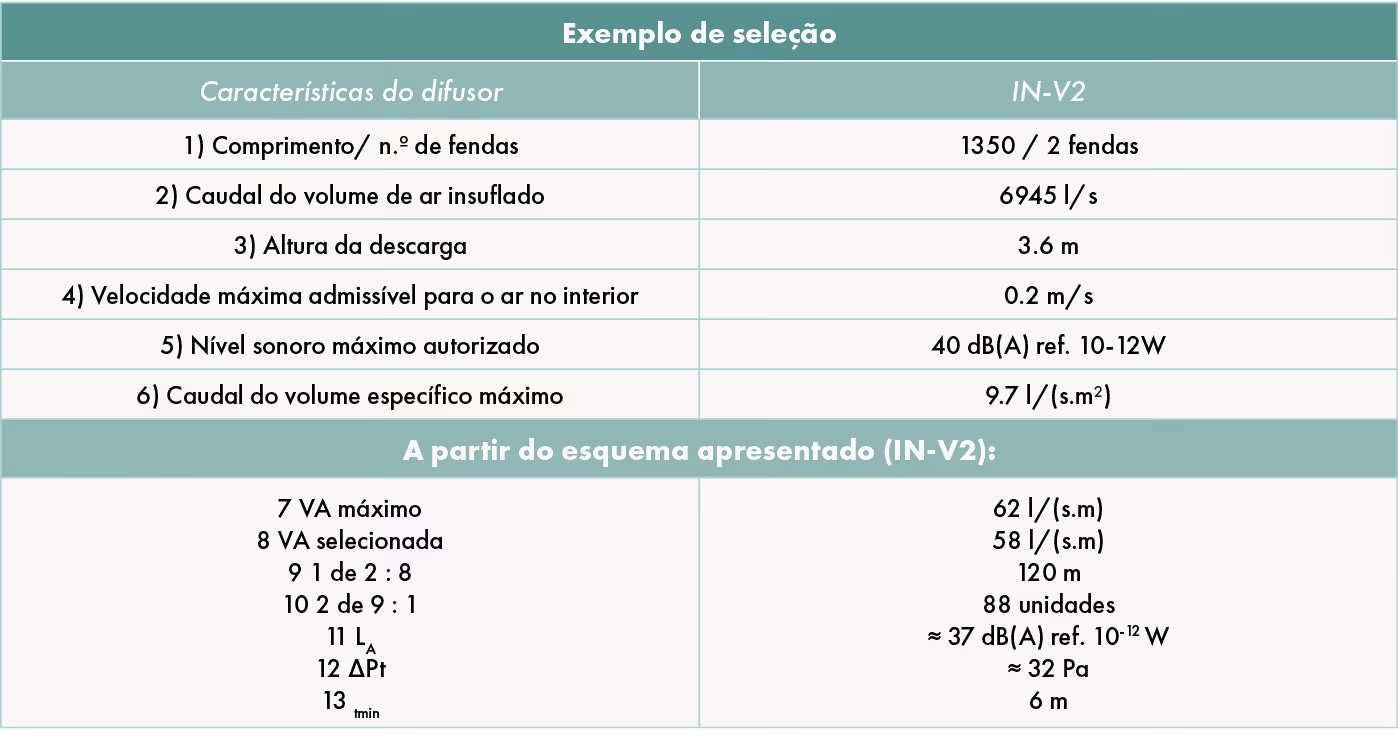

GRÁFICO DE SELEÇÃO PARA IN-V2
GRÁFICO DE SELEÇÃO PARA IN-V3
- Os valores do esquema da perda de pressão e do nível sonoro aplicam-se a um difusor com pleno instalado, com um revestimento acústico na direção da descarga de 0º a 40º assim como um registo de caudal incorporado na posição aberta.
- Se o pleno não tiver revestimento acústico, o nível sonoro é mais elevado cerca de 12 dB(A) ref.10-12 mas a perda de pressão permanece inalterada.
- Se o registo de caudal estiver fechado, o nível sonoro será cerca de 26 dB(A) ref. 10-12 mais elevado, enquanto que a perda de pressão duplica, chegando mesmo, em certos casos a triplicar.

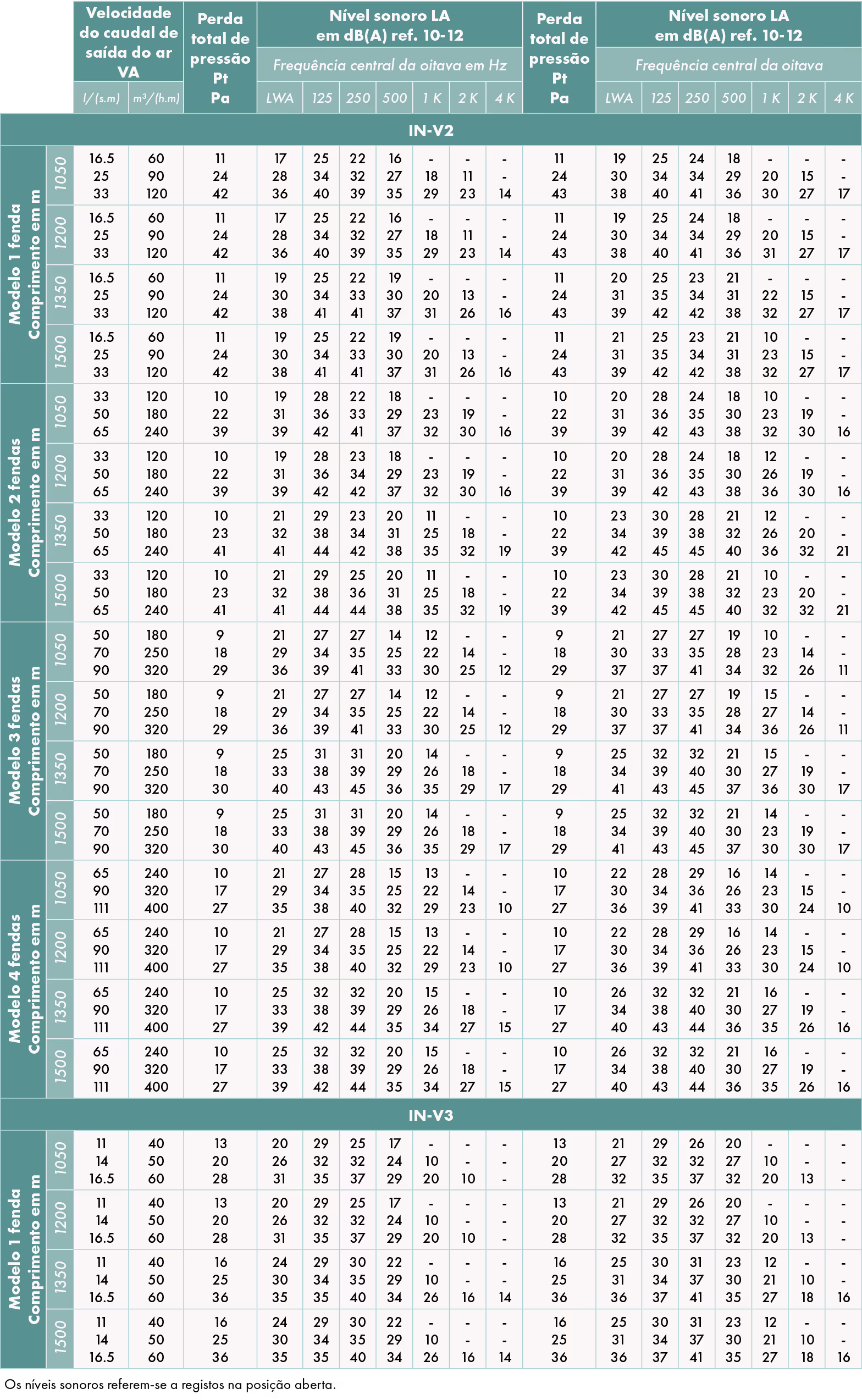

TABELA DE SELEÇÃO PARA IN-V2 E IN-V3
