Ficha de Produto Versão PDF
Informações Complementares
.svg)
Vantagens
VANTAGENS ISÉA® ECM SR:
Caudal do ar ajustável às necessidades da instalação.
Redução do consumo energético até 75%.
Kit válvulas montado de fábrica como opção.
VANTAGENS ISÉA® ECM COM REGULAÇÃO:
Sistema de regulação integrado.
Iséa ECM ME: funcionamento mestre / escravo.
Iséa ECM MB: comunicação GTC em Modbus.
Kit válvulas montado de fábrica como opção.
Gama
- Potência de arrefecimento sensível de 1,3 a 11,4 kW.
- 3 versões: 2 tubos, 2 tubos + bateria elétrica e 4 tubos.
- 7 modelos, incluindo 2 novos 900 x 900 mm.
- Versão com regulação disponível.
- Na versão 4 tubos: os modelos 14 e 44 são mais indicados para aquecimento; os modelos 26, 36 e 56 para arrefecimento.
Designação
Aplicação / Utilização
Construção / Composição
Motor de baixo consumo EC:
- Redução do consumo elétrico.
- Ajuste do caudal de ar de acordo com as necessidades.
- Melhoria da regulação da temperatura ambiente.
- Redução do nível de ruído.
- As características técnicas da cassete Iséa® ECM são semelhantes às do modelo Iséa: clique AQUI para aceder.
Opções
Acondicionamento
- Vendido à unidade.
REGULAÇÃO
Funções:
- 4 modos de funcionamento: ventilação, arrefecimento, aquecimento e automático.
- Programação da temperatura desejada.
- Programação da velocidade do ventilador.
- On/Off por contacto auxiliar (relógio, contacto de janela, etc.).
- Programação diária (On/Off) com o comando THM- REG B.
- Controlo de válvula de água em TOR.
- Comutação manual verão / inverno.
- Na versão 4 Tubos há a possibilidade de fazer comutação automática Verão / Inverno com zona neutra de + 2º C.
- Com 2 tubos há a possibilidade de fazer comutação automática Verão / Inverno com uma sonda T2 (opcional).
- Funcionamento mestre/escravo até 20 unidades com a versão MB
(até 10 unidades com a versão ME). - Comando com GTC em ModBus RS 485 (apenas versão MB).
Comando da cassete - opções:
(para a versão ME)
OU
(para as versões MB e ME)
OU
(para a versão SR)
OU
(para a versão MB)
ATRAVANCAMENTOS E PESOS
Versão 900 x 900 mm: modelos 7 e 8
<span class=”text-nota”>Os planos para os modelos 1 a 5 são semelhantes aos da cassete Iséa®. Clique AQUI para aceder.</span>

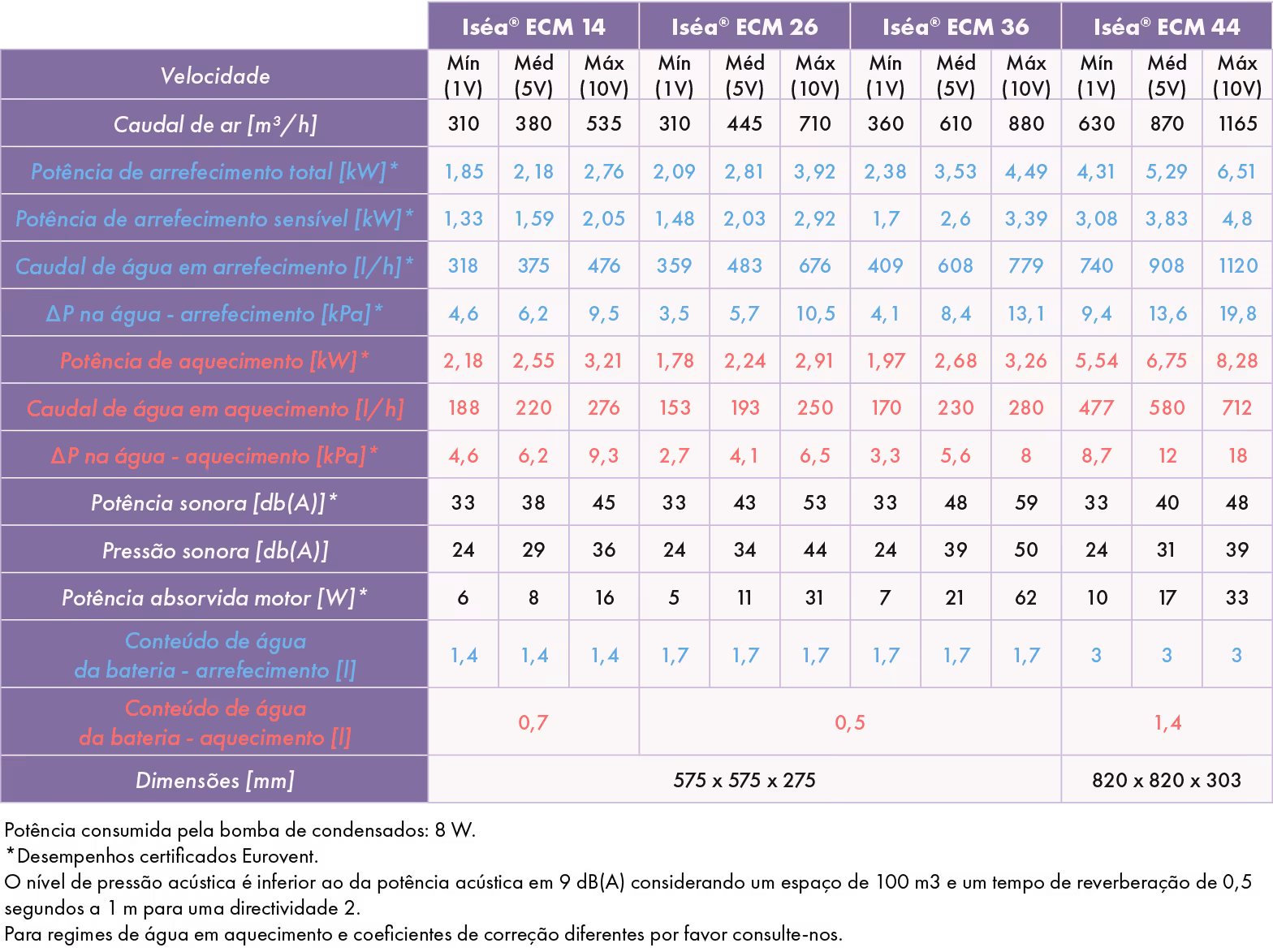

CARACTERÍSTICAS TÉCNICAS
Instalação 2 tubos / 2 tubos + bateria elétrica:
As características indicadas referem-se às seguintes condições de funcionamento (Eurovent)
Instalação 4 tubos:
As características indicadas referem-se às seguintes condições de funcionamento (Eurovent)
LIMITES DE FUNCIONAMENTO
BATERIA ELÉTRICA
- Montada de origem.
- Termóstatos de segurança incluídos (automáticos a 45º C e manual a 80º C).
REGULAÇÃO
Termóstatos
Uma gama alargada de termóstatos adaptada a qualquer tipo de condição:
- Para mais informações consulte a gama completa termóstatos AQUI.

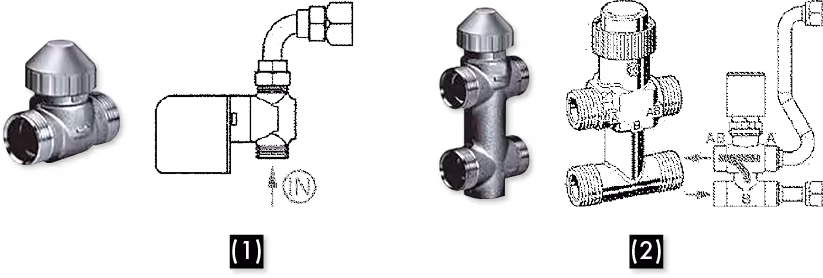

REGULAÇÃO: KIT VÁLVULA
O kit válvula é composto por:
- Uma válvula (2 tubos) ou duas válvulas (4 tubos) 2V ou 3V + by-pass.
- Um motor TOR (230 V) por válvula.
- Um tubo de cobre para a ligação entre o equipamento e a válvula.
Ligação e diâmetro das válvulas
Kit Válvula
O kit válvula (montada de origem ou não montada) é composto por:
- Uma válvula 2V ou 3V + by-pass;
- Um motor TOR (230 V);
- Um tubo em cobre para a ligação entre a cassete e a válvula.
Picagem de ar novo
Modelo standard: retangular 110 / 55 mm.
Opção: adaptação para condutas circulares.
Sonda change over T2
2 tubos.
