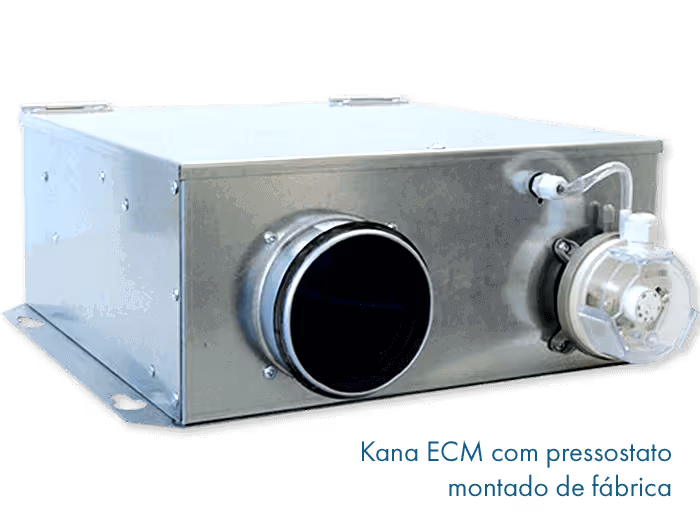

Kana® ECM

caixa de ventilação de baixo consumo baixo perfil

kana ecm
No items found.
Ficha de Produto Versão PDF

Vantagens

Baixo perfil: ideal para instalação em teto falso.
Motor de baixo consumo com tecnologia ECM.
Caudal ajustável por potenciómetro integrado de série.
Regulação para caudal constante ou pressão constante através do comando à distância, com soluções gama Evolys® (como opção).

Gama

  • 6 modelos.
  • Ligações circulares: do diâmetro 100 até 315 mm.
  • Caudal máximo de 1600 m³/h.

Designação

Aplicação / Utilização

  • Para insuflação ou extração de ar limpo.
  • Ideal para instalação em espaços reduzidos (exemplo: tetos falsos).
  • Ligação em condutas circulares: do diâmetro 100 até 315 mm.
  • Instalação interior.
  • Instalação possível em diferentes posições.
  • Temperatura de funcionamento: de acordo com a tabela de características técnicas.

Construção / Composição

Envolvente:

  • Caixa em chapa de aço galvanizado.
  • Porta de visita do moto-ventilador basculante.
  • Ligação circular: aspiração/retorno equipados com juntas de estanquidade.

Ventilador:

  • Centrífugo à reação, de acoplamento direto.

Motorização:

  • Motor EC (comutação eletrónica) com rotor externo de alto rendimento.
  • Monofásico 230 V - 50 / 60 Hz, IP 44, classe F.
  • Variação eletrónica da velocidade: por potenciómetro integrado, por sinal externo 0-10 V, por comando à distância gama Evolys®.
  • Caixa de ligações IP 55, localizada no exterior da caixa de ventilação com potenciómetro integrado para regulação do caudal de 0 a 100%.
  • Interruptor de corte e pressostato montados de fábrica.

Opções

Acondicionamento

  • Vendido à unidade.

ATRAVANCAMENTOS E PESOS

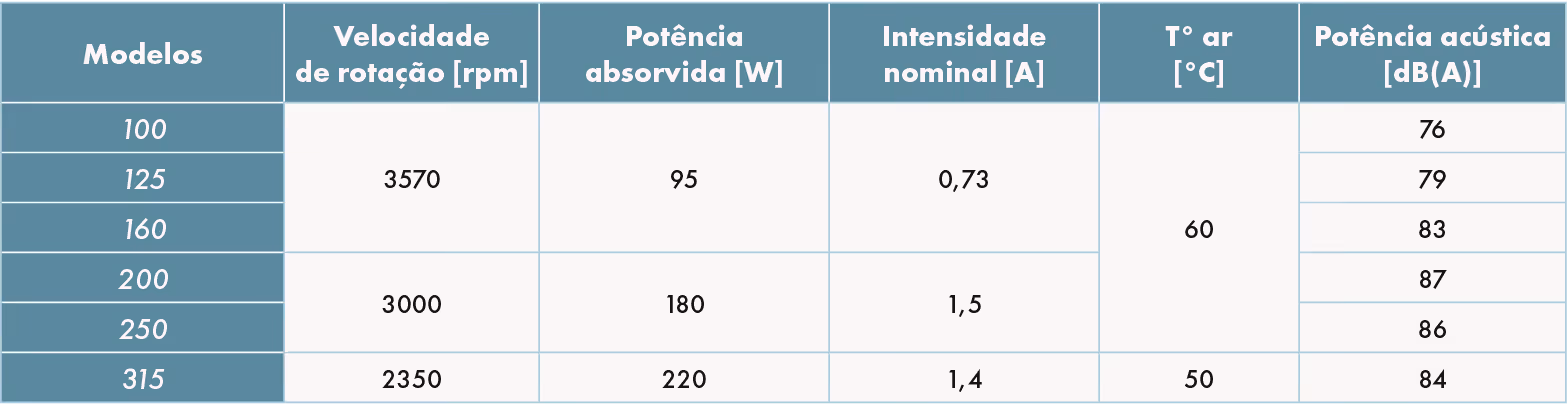

CARACTERÍSTICAS TÉCNICAS

CONFORMIDADE ERP

  • A caixa de ventilação Kana® ECM é uma UVNR (unidade de ventilação não residencial) do tipo simples fluxo, equipado com motor ECM variável em velocidade. A Kana® ECM encontra-se em conformidade com as exigências do Regulamento UE n° 1253/2014.

LIGAÇÕES ELÉTRICAS

CURVAS DE SELEÇÃO

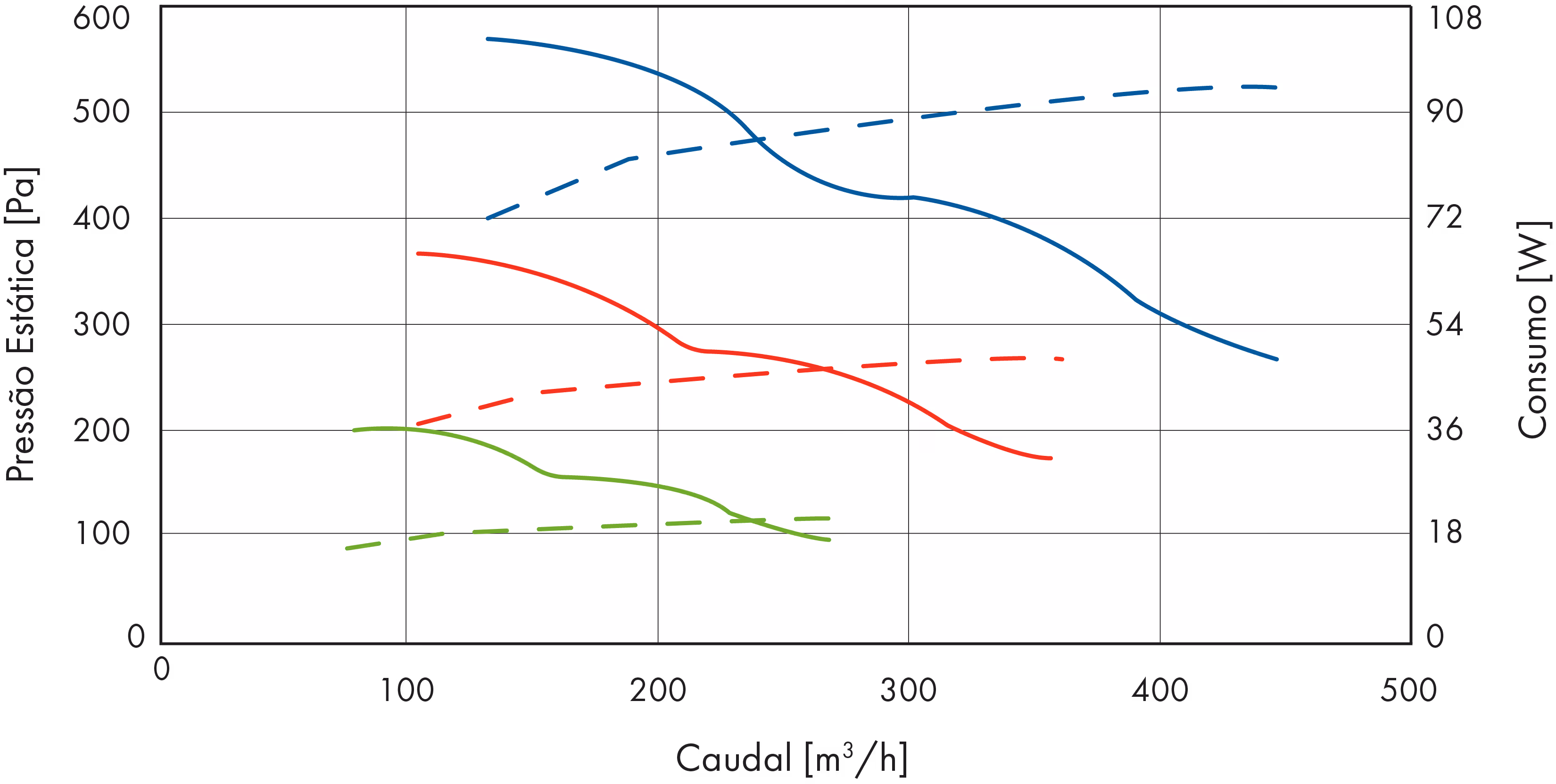

Modelo 100

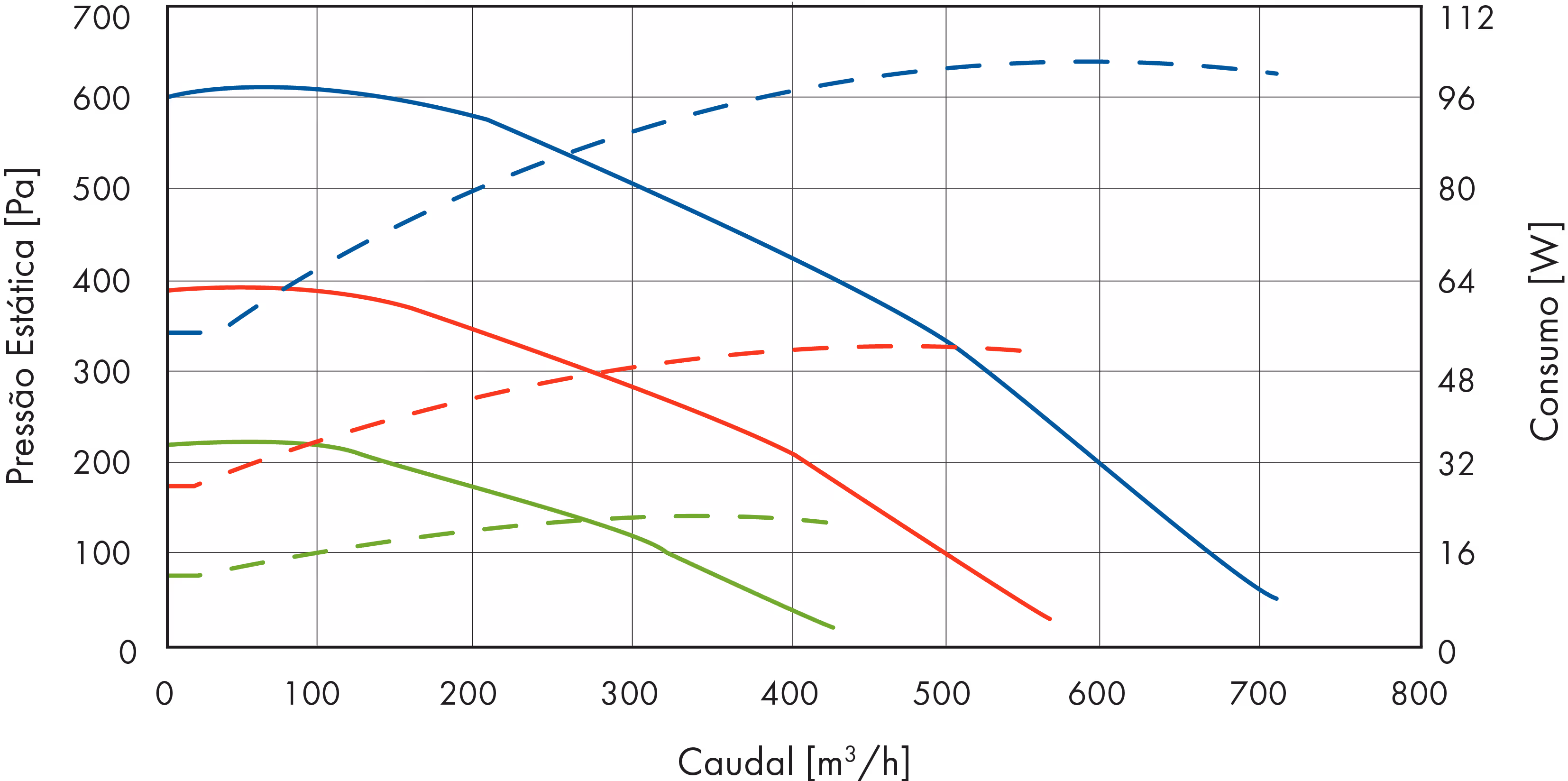

Modelo 125

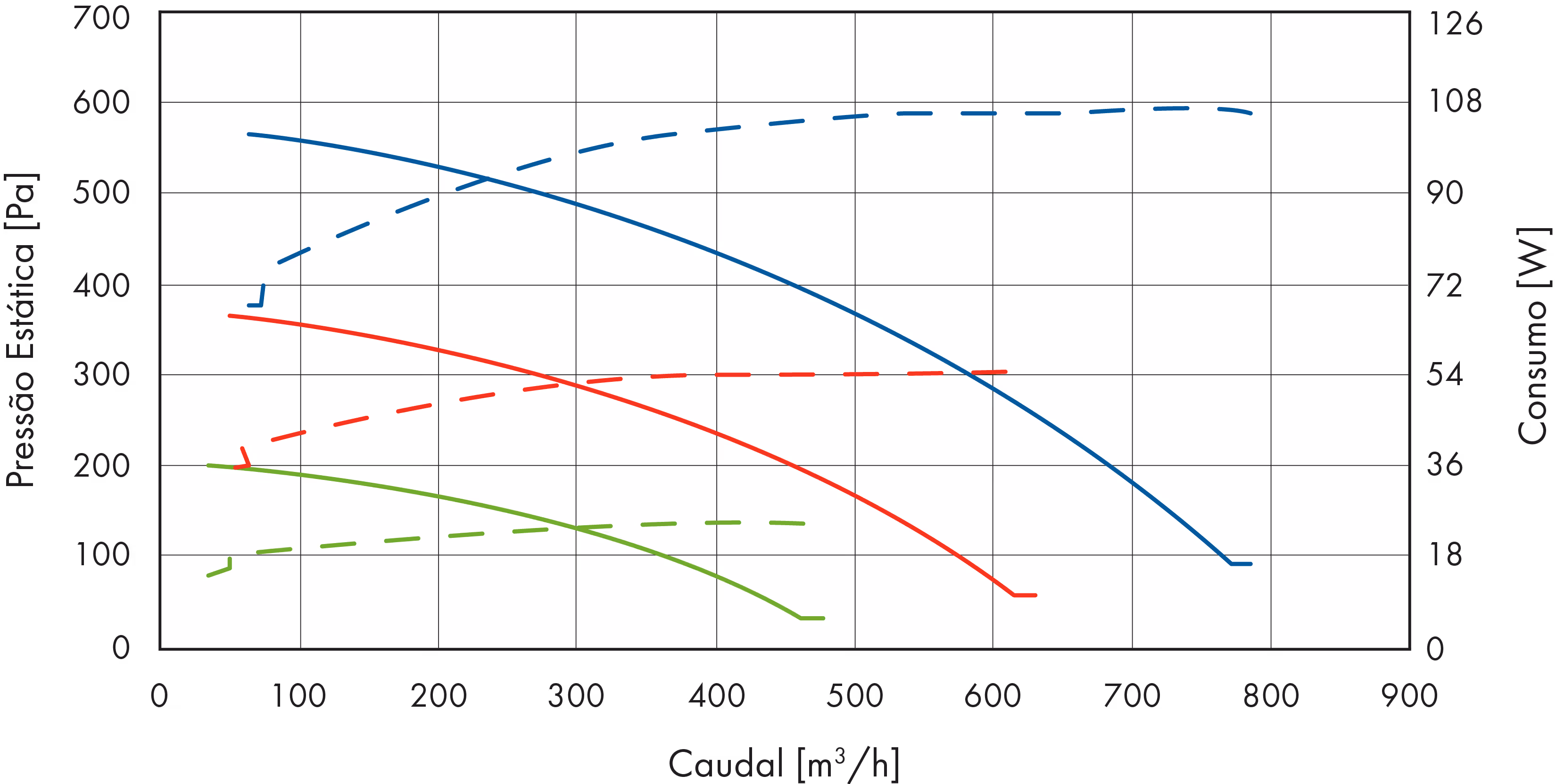

Modelo 160

Modelo 200

Modelo 250

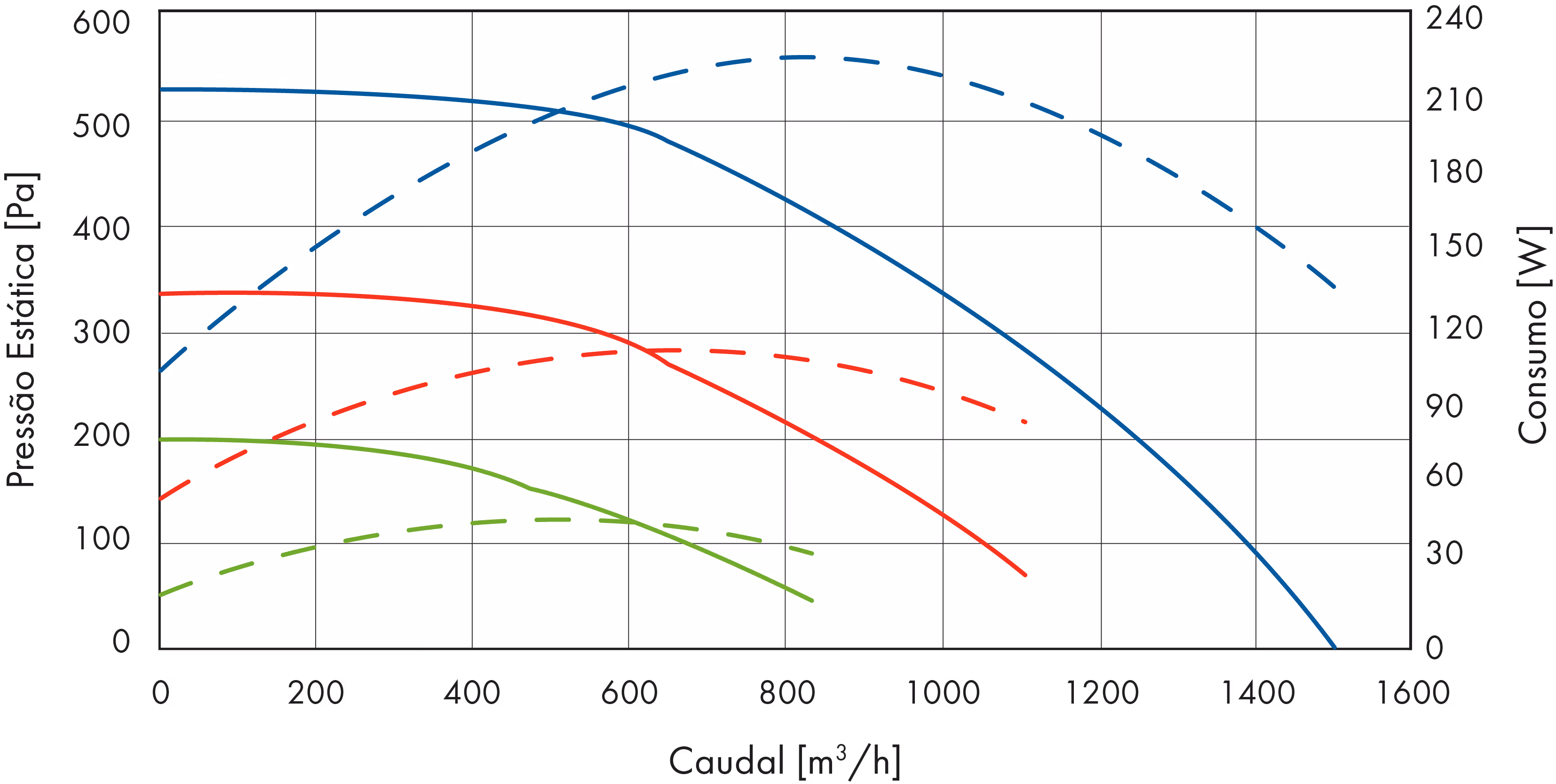

Modelo 315

As curvas de seleção aqui apresentadas são indicativas e poderão passar por alterações de acordo com a evolução da gama France Air: por favor consulte-nos para mais informações.

Caixa C

Caixa porta-filtro para conduta circular, em aço galvanizado.

Painel superior amovível para substituição do filtro (com aros de espessura 24 ou 48 mm).

Filtro ISO gravimétrico 65% (G4) - não incluído.

Consulte AQUI a ficha de produto para mais informações.

Junta flexível de ligação circular

Disponível nos diâmetros 160, 200, 315, 400 e 450 mm.

Acondicionamento: entregue em kit, com 2 abraçadeiras (9 mm de largura).

Evolys® One - PWM

Comando do caudal de 0 - 100 % em ventiladores com motor EC.

Disponível nas versões 0-10 V ou PWM de longa distância.

Montagem encastrada ou em aplique, em caixa IP 54.

Aplicável, também, com variador de tensão ou de frequência equipados com entrada 0-10 V.

Consulte AQUI a ficha de produto para mais informações.

Evolys® Touch

Comando à distância tátil, visualização da velocidade através de LED.

Comando do caudal de 100 % em ventiladores com motor EC.

Montagem em aplique, em caixa IP 54.

Consulte AQUI a ficha de produto para mais informações.

Evolys® Sens

Comando para regulação de caudal de forma autónoma em ventiladores com motor EC.

Funcionamento através de sinal de entrada 0-10 V a partir de uma sonda de temperatura, CO2  ou de higrometria (será necessário adicionar uma sonda exterior).

Disponível na versão com sonda de temperatura integrada tipo PT1000.

Em caixa IP 54.

Consulte AQUI a ficha de produto para mais informações.

Evolys® PCO

Controlador para regulação de pressão constante em ventiladores com motor EC.

Painel de comando frontal com mostrador LCD 2 x 8 caracteres retroiluminados e 4 botões de regulação.

Kit de toma de pressão incluído.

Em caixa IP 54.

<spanclass=”text-nota”>Consulte AQUI a ficha de produto para mais informações.</span>

Evolys® V3

Controlador para regulação de caudal ou pressão constantes em ventiladores com motor EC.

Modo de controlo autónomo ou à distância através de protocolo ModBus RTU (RS485).

Painel de comando frontal com mostrador LCD 2 x 8 caracteres retro iluminados e 4 botões de regulação.

Kit de toma de pressão incluído.

Em caixa IP 54.

<spanclass=”text-nota”>Consulte AQUI a ficha de produto para mais informações.</span>

Gama de sondas

Disponíveis nas seguintes versões: de CO₂ (para conduta ou parede), de presença, de humidade ou de QAI.

Caixas de ventilação com motorização AC: as sondas só deverão ser instaladas quando forem aplicados os acessórios elétricos Varionys® M RT Control® 2 e Soft Drive® V2.

TABELA SELEÇÃO DOS ACESSÓRIOS ELÉTRICOS PARA KANA® ECM

Seleção de toda a gama de acessórios no documento de tarifas.
