Vantagens
Estética cuidada.
Resistência aos choques e às deformações.
Comprimento contínuo possível através de fácil encaixe.
Adaptada às necessidades arquitetónicas.
Instalação em parede ou no teto.
Gama
- 22 dimensões disponíveis (tarifas).
- Dimensões limite de fabrico: ver ponto de construção/composição.
- Caudais indicativos de 100 até 2000 m³/h (tabela de seleção).

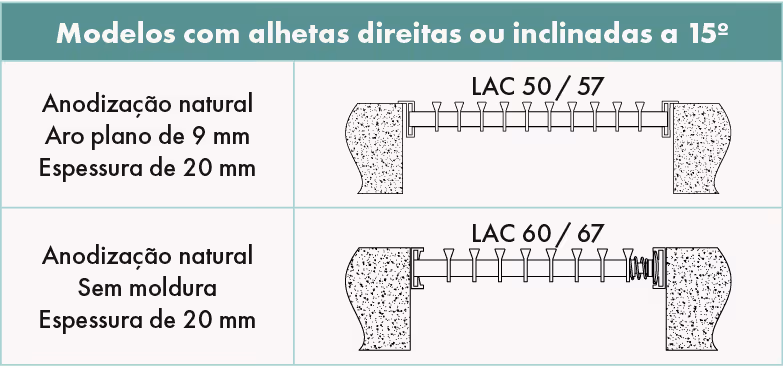

Combinações possíveis de modelo com versão:
Designação
Aplicação / Utilização
- Insuflação e retorno, montagem em parede ou no teto.
Construção / Composição
LAC 50/57:
- Estrutura instalada no aro e alhetas frontais fixas direitas (50) ou inclinadas a 15º (57), em alumínio.
- Fixação através de ponte de montagem ou kit especial T-Fix.
- Permite um segundo conjunto de alhetas para dupla deflexão (opção).
LAC 60/67:
- Alhetas frontais fixas direitas (60) ou inclinadas a 15º (67), sem moldura.
- Fixação através de aro encastrado.
Acabamento:
- Alumínio anodizado à cor natural ou pintado a branco RAL 9010 para ambos modelos.
Dimensões mínimas e máximas admitidas (LAC 50 / 57 e 60 / 67):
- B (largura) = 200 a contínuo (a largura máxima não tem limite, exceto para o modelo 60 que não permite a montagem em contínuo).
- H (altura) = 50 a 400 mm.
- Comprimento máximo de um troço = 1200 mm.
- Dimensões limite 50/57 = disponível a partir de 200 x 50 mm.
- Dimensões limite 60/67 = mínimo 200 x 100 mm | máximo 1200 x 300 mm.
- Grelhas em contínuo: para uma largura superior a 1500 mm, a altura máxima é de 250 mm.
Opções
- Outras cores RAL.
- As LAC 50/57 poderão ser equipadas com defletores traseiros que permitirão a direcionalidade do alcance do ar e/ou registo de regulação.
- Nas LAC 60/67, o núcleo da grelha pode ser amovível através de molas e poderá incorporar o registo de regulação.
Acondicionamento
- Vendido à unidade.
ATRAVANCAMENTOS
LAC 50
LAC 60
LAC 60 com núcleo amovível
Dimensões em mm para todas as versões.
PORMENOR CONSTRUTIVO
LAC 50: estrutura instalada no aro
LAC 60: sem moldura
MONTAGEM EM PAREDE OU TETO
Fixação com parafusos não visíveis
- Fixação por kit especial T-FIX.
- Facilita os trabalhos de limpeza e manutenção da grelha.
- Para grelhas com largura inferior a 600 mm será necessário 1 kit, com 2 peças de fixação.
- Para grelhas com largura superior a 600 mm serão necessários 2 kits, com 4 peças de fixação.
- Para grelhas montadas com registo, o kit de fixação T-FIX apenas será compatível com os modelos de largura até 600 mm (1 kit).
- Entregue não montado.
Fixação com ponte de montagem
MONTAGEM DO REGISTO
- O registo RFS só poderá ser fornecido se encomendado em conjunto com a grelha de origem.
A grelha com deflexão traseira como opção permite modificar o alcance e a forma do fluxo de ar consoante as necessidades da instalação.

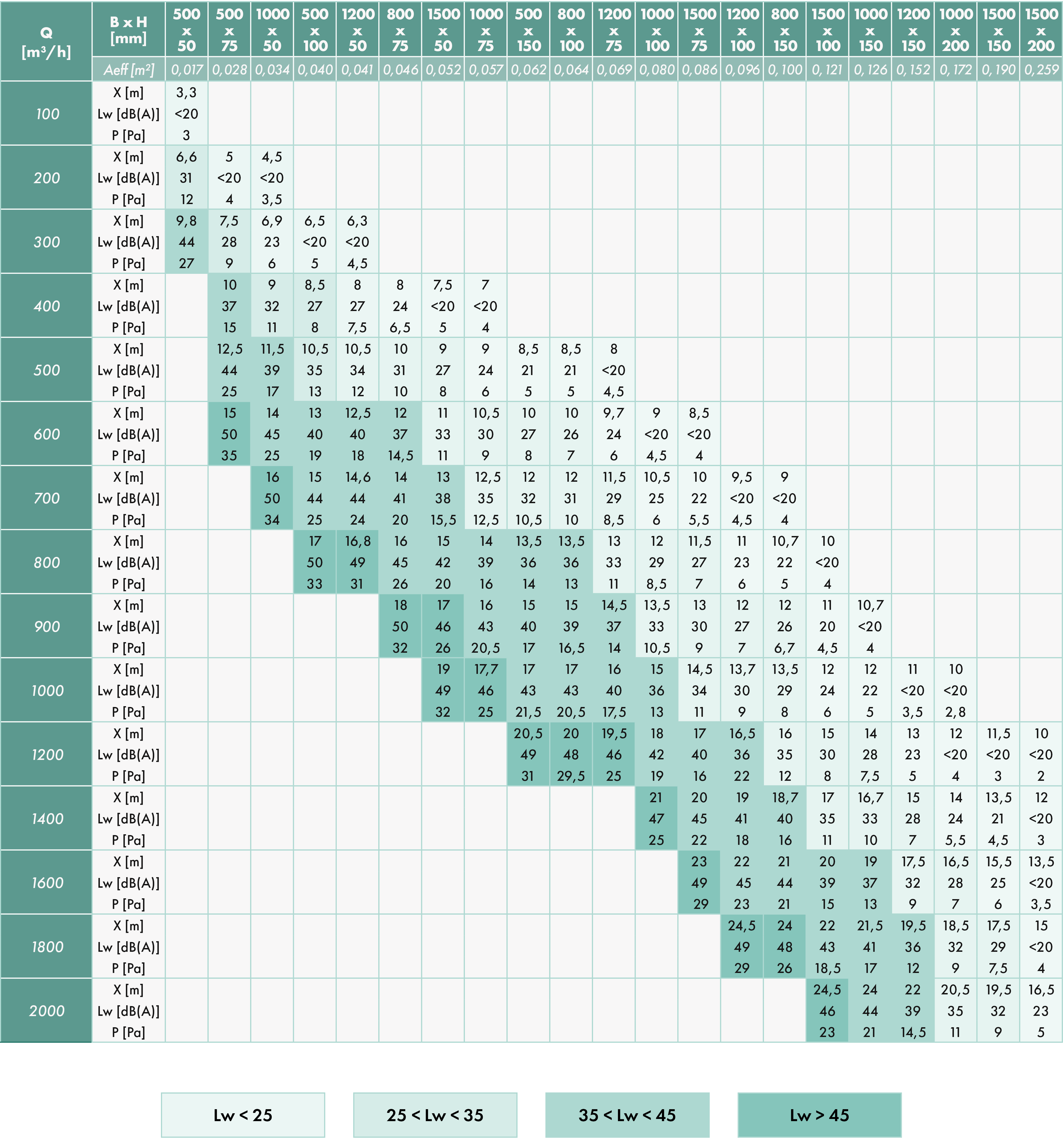

TABELA DE SELEÇÃO PARA LAC 50/57 E 60/67
