Informações Complementares
.svg)
Vantagens
Estética cuidada da grelha.
Resistência aos choques e às deformações.
Comprimento contínuo possível através de fácil encaixe.
Adaptada às necessidades arquitetónicas.
Instalação em parede ou no teto.
Gama
- 17 dimensões disponíveis (tarifas).
- Dimensões limite de fabrico: 200 x 75 mm / 2000 x 600 mm; grelhas em contínuo: sem limite x 250 mm; mais informações no ponto Construção/Composição.
- Consulte-nos para mais informações sobre os caudais indicativos.

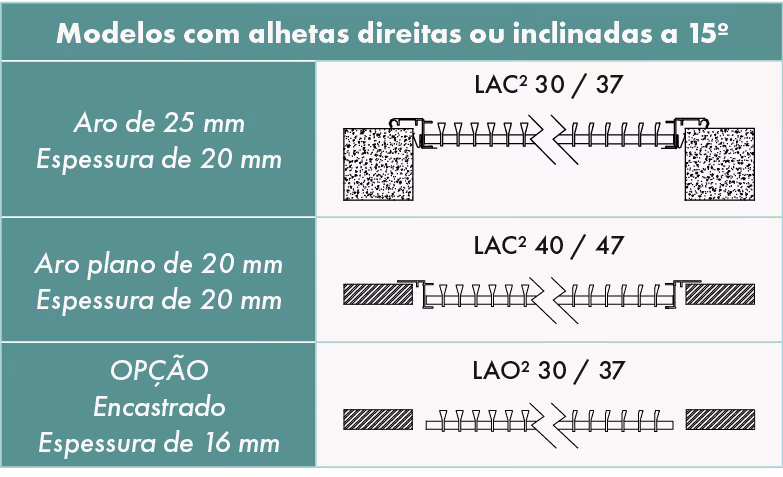

Combinações possíveis de modelo com versão:

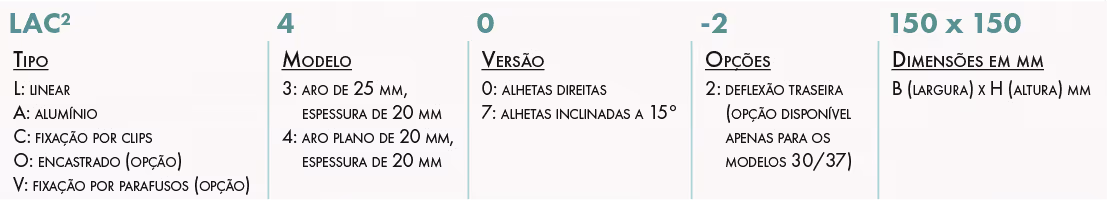

Designação
Aplicação / Utilização
- Insuflação e retorno, montagem em parede ou no teto.
Construção / Composição
Características gerais:
- Aro e barras frontais em perfil construídos em alumínio extrudido.
- Estrutura em alumínio extrudido instalado no aro.
- Fixação através de clips.
- Acabamento: anodizado à cor natural ou pintado a RAL 9003 mate.
- Permite um segundo conjunto de alhetas para dupla deflexão.
Dimensões mínimas e máximas admitidas (LAC² 30 / 37 e 40 / 47):
- B (largura) = 200 a contínuo (a largura máxima não tem limite).
- H (altura) = 75 a 600 mm.
- Comprimento máximo de um troço = 2000 mm.
- Grelhas em contínuo: para uma largura superior a 2000 mm, a altura máxima é de 250 mm.
Opções
- Outras cores RAL.
- Dimensões fora do standard ou personalizadas.
- LAV² 30 / 37: grelha com fixação através de parafusos (não incluídos).
- LAO² 30 / 37: grelha encastrada com 16 mm de espessura.
- As grelhas poderão ser equipadas com defletores traseiros que permitirão a direcionalidade do alcance do ar (opção disponível apenas para os modelos 30 e 37).
Acondicionamento
- Vendido à unidade.
ATRAVANCAMENTOS
LAC² e LAV² 30 / 37
O esquema de atravancamentos apresentado para a LAC² 30 / 37 não considera a montagem da grelha com contra-aro.
Por favor consulte o ponto Montagem e Ligação.
LAC² 40 / 47
LAO² 30 / 37
Dimensões em mm para todas as versões.
CONDIÇÕES ISOTÉRMICAS
1) Em arrefecimento, é necessário evitar que o jato de ar diminua prematuramente na área de ocupação e gere desconforto. A razão deste facto incide em velocidades do ar demasiado elevadas e uma diferença de temperatura entre o jato de ar e o ar ambiente demasiado pronunciada.
2) Quando uma parede exterior gera correntes de convecção, existe o risco de jato de ar ser atingido por essas correntes e descer até à área de ocupação, podendo ocasionar correntes de ar e a heterogeneidade das temperaturas na área ocupada. Será, então, necessário selecionar um alcance igual a 70% do comprimento do local (correntes de convecção: correntes de ar geradas por uma diferença de densidade do ar em determinada zona).
MONTAGEM EM PAREDE OU TETO
- Fixação através do contra-aro CFU 08 (LAC² 30/37) ou CFU 09 (LAC² 40/47).
Esquema de atravancamentos para montagem com contra-aro
CFU 08 (LAC² 30/37)
CFU 09 (LAC² 40/47)
MONTAGEM EM CONDUTA FLEXÍVEL
Através de 2 tipos de plenos:
Com picagem axial PFU 28
Com picagem lateral PFU 38
<span class="text-nota">A grelha com deflexão traseira como opção permite modificar o alcance e a forma do fluxo de ar consoante as necessidades da instalação.</span>
FIXAÇÃO COM PARAFUSOS NÃO VISÍVEIS
- Fixação por kit especial T-FIX.
- Facilita os trabalhos de limpeza e manutenção da grelha.
- Para grelhas com largura inferior a 600 mm será necessário 1 kit, com 2 peças de fixação.
- Para grelhas com largura superior a 600 mm serão necessários 2 kits, com 4 peças de fixação.
- Para grelhas montadas com registo, o kit de fixação T-FIX apenas será compatível com os modelos de largura até 600 mm (1 kit).
- Entregue não montado.
MONTAGEM DO REGISTO
- O registo RFS 08 é instalado na grelha.

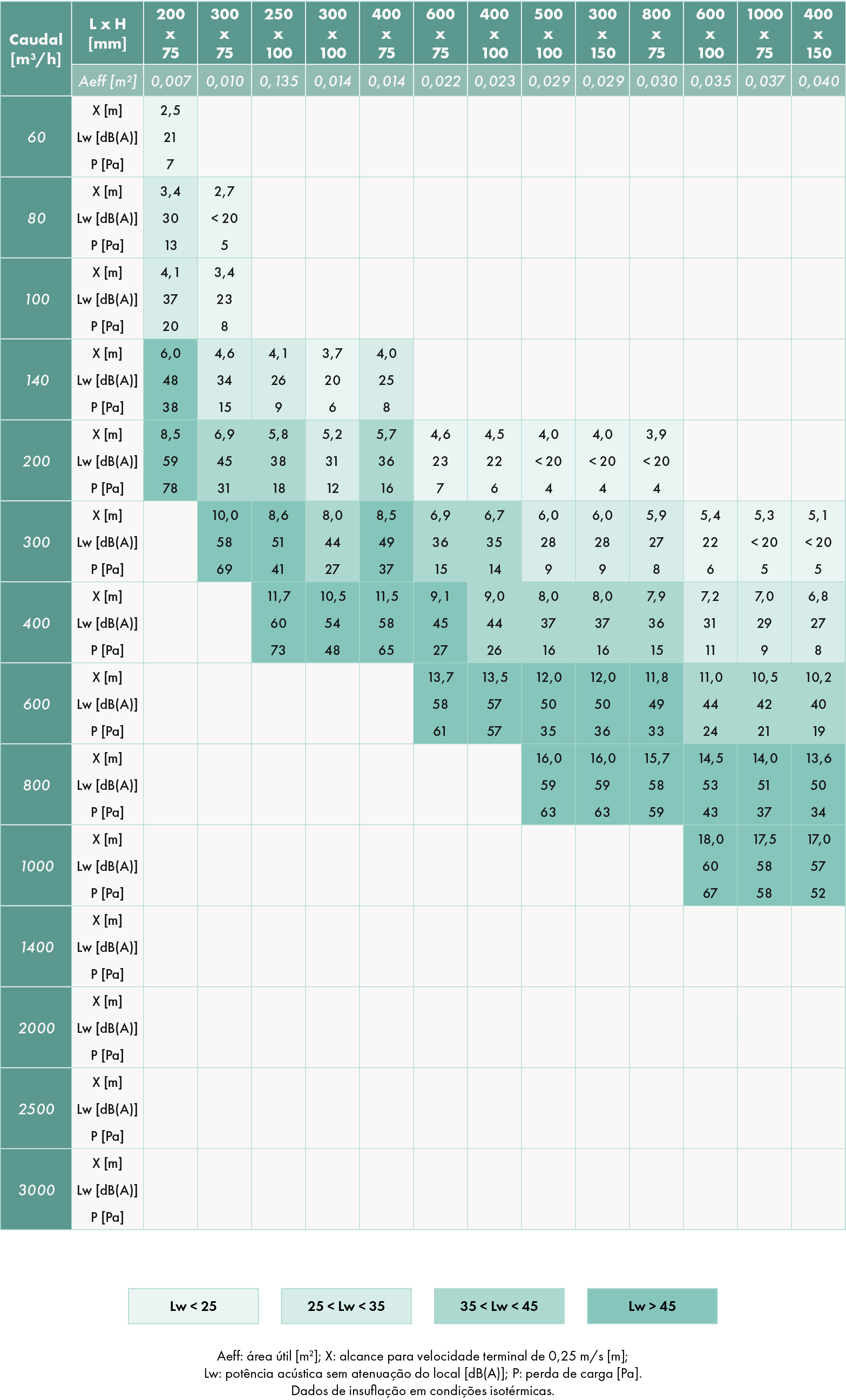

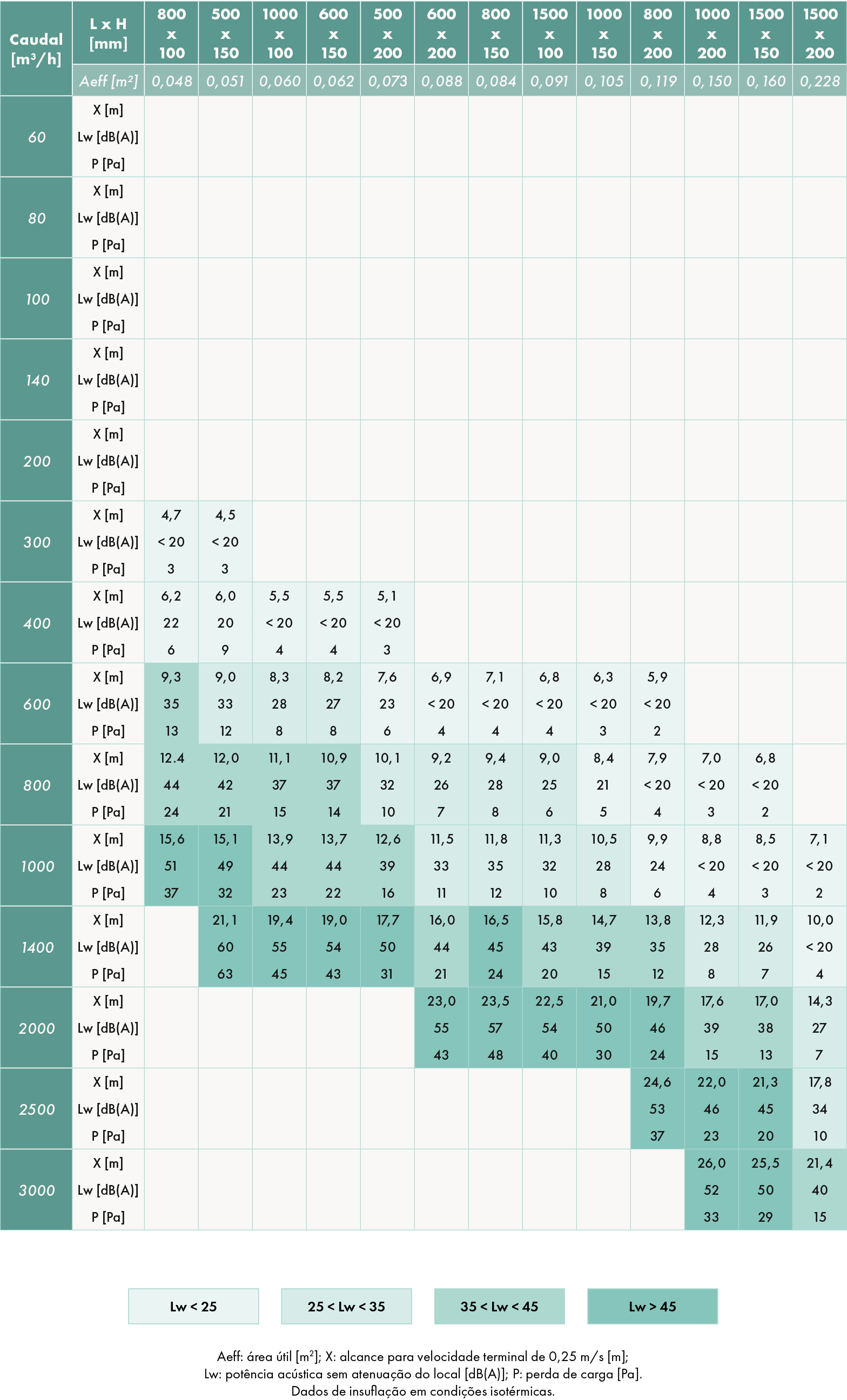

TABELAS DE SELEÇÃO PARA LAC² 30/40 E 37/47
RFS 08
Registo em aço galvanizado com alhetas opostas.
CFU 08 OU CFU 09
Aros de montagem em aço galvanizado para grelhas lineares.
PFU 28
Pleno com picagem axial em chapa de aço galvanizado, com ou sem isolamento.
PFU 38
Pleno com picagem lateral em chapa de aço galvanizado, com ou sem isolamento
Grelha com portinhola de 125 mm
Opção possível sob encomenda.
Grelha de comprimento contínuo
Opção possível sob encomenda.
Grelha Hotel
Retorno pelas laterais.
Por favor consulte-nos para mais informações.
<span class="text-nota">Para grelhas lineares de pavimento por favor consulte a solução LAU 45-46.</span>
