Vantagens
Excelente uniformidade de ar difundido, ideal para fluxos laminares.
Teto translúcido incorporando luminárias para uma estética cuidada.
Efeito pistão que conduz potenciais contaminantes para fora das áreas críticas e fora da área confinada.
Gama
Sem estrutura autoportante
- Cada painel é feito sob medida. Para modelos de grandes dimensões, a cobertura pode ser feita com vários painéis.
- Linha Lamelior® SP: membrana específica projetada para difundir um fluxo laminar de acordo com a norma NF S 90-351: 0,45 m / s ± 20%.
Com estrutura autoportante
Conjunto composto por:
- Painéis Lamelior® fixados no pleno.
- Cada painel é personalizado.
- Os painéis consistem numa membrana especificamente estudada para difundir um fluxo laminar de acordo com o padrão NF S 90-351: 0,45 m / s ± 20%
- Uma estrutura de suporte de carga SMPF suspensa.
Com pleno integrado
- Um pleno de sobrepressão. Pleno personalizado.
- Painéis Lamelior® fixados no pleno. Cada painel é feito sob medida. Esses painéis consistem numa membrana específica estudada para difundir um fluxo laminar de acordo com a norma NF S 90-351: 0,45 m / s - + 20%
Designação
Aplicação / Utilização
- Garante uma elevada uniformidade da velocidade do ar em salas limpas com grandes superfícies.
- Em laboratórios, o uso do teto Lamelior® é especialmente recomendado para garantir a uniformidade e o controlo da velocidade do ar, por exemplo, para não interferir com o funcionamento das hottes de extração.
- Teto difusor com descarga unidirecional possibilitando atingir ISO classe 5 na zona de risco (conforme norma NF EN ISO 14644-1).
- Melhoria do desempenho do fluxo laminar devido à fixação da membrana.
Construção / Composição
Painéis:
- Painéis modulares feitos de uma membrana porosa e translúcida (polipropileno monofilamento acetinado contendo Inibidores de UV e retardadores de chama).
- Membrana esticada numa moldura de alumínio extrudido anodizado.
Estrutura autoportante SMPF
- Estrutura modular com fixação mecânica em perfis de alumínio.
- Dimensões personalizadas.
- Os perfis de suporte são de alumínio anodizado e possuem aletas de 10 mm nas quais o equipamento se apoia.
- O ponto de ligação dos perfis possibilita a passagem de fluidos ou a montagem de spinklers.
- Painéis sólidos para placas de plexi, aço pintado ou aço inoxidável.
Pleno BVX Lamelior
- Chapa de aço pintado a branco RAL 9010.
- Ângulo periférico de 25 mm na parte inferior para instalação em teto falso.
- Ângulos intermediários para a manutenção dos painéis Lamelior®. Alguns ângulos podem ser removidos para facilitar o acesso aos painéis Lamelior® da sala.
- Disponível com costura lateral ou superior.
- Uma placa de rutura de aço para garantir a homogeneização da difusão do ar no pleno.

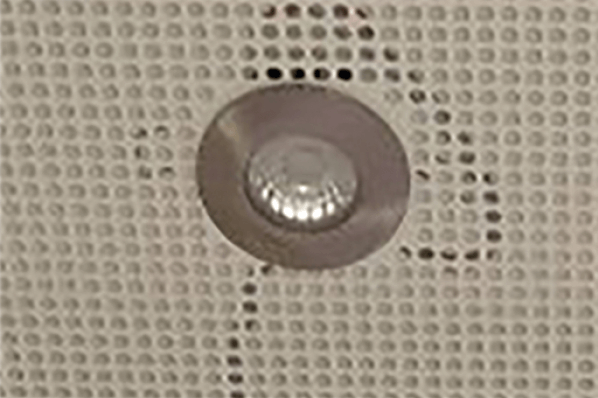

Opções
Lamelior®
- Painel difusor de membrana dupla para fluxo laminar ainda mais forte: Lamelior® DP.
- Tamanhos personalizados.
Lamelior® com pleno integrado
- Painel de difusão de membrana dupla para fluxo laminar ainda mais forte: Lamelior® DP.
- Tamanhos personalizados.
- Cortinas laminadas translúcidas.
- Iluminação LED integrada no pleno.
Acondicionamento
- Vendido à unidade.
CARACTERÍSTICAS TÉCNICAS
- Velocidade frontal entre 0,2 e 0,5 m/s.
- Caudal superficial entre 730 e 1800 m³/h/m².
- ΔP a 0,25 m / s: 10 Pa.
- ΔP a 0,45 m / s: 20 Pa.
- Peso: 4 kg/m².
- Coeficiente de transmissão da luz: 70%.
- Painel standard: 1213 x 603 x 25 mm: 1200 m³/h em fluxo laminar.
Vista em corte
Manutenção
- Para limpar a membrana, recomenda-se a passagem um pano limpo levemente humedecido com uma proporção de 10% de solução de álcool isopropílico e de 90% de água.
PRINCÍPIO DE FUNCIONAMENTO
Lamelior® autoportante
- Lamelior® (painel difusor secundário).
- Caixa porta-filtro Diffuse Box.
- Pleno de supressão
- Luminária
Lamelior® com pleno integrado
- Painel Lamelior®
- BVX Lamelior®
- Luminária
INSTALAÇÃO DOS PAINÉIS LAMELIOR®
- Os painéis Lamelior® cabem facilmente no pleno graças aos seus ângulos em L.
- Não requerem nenhum sistema de aperto ou vedação.
- Colocados nos planos horizontais do teto.
- Para requisitos de layout na superfície exata a ser coberta com dimensões especiais e exatas dos painéis são fabricados.
- Os painéis são removíveis a partir da divisão.
