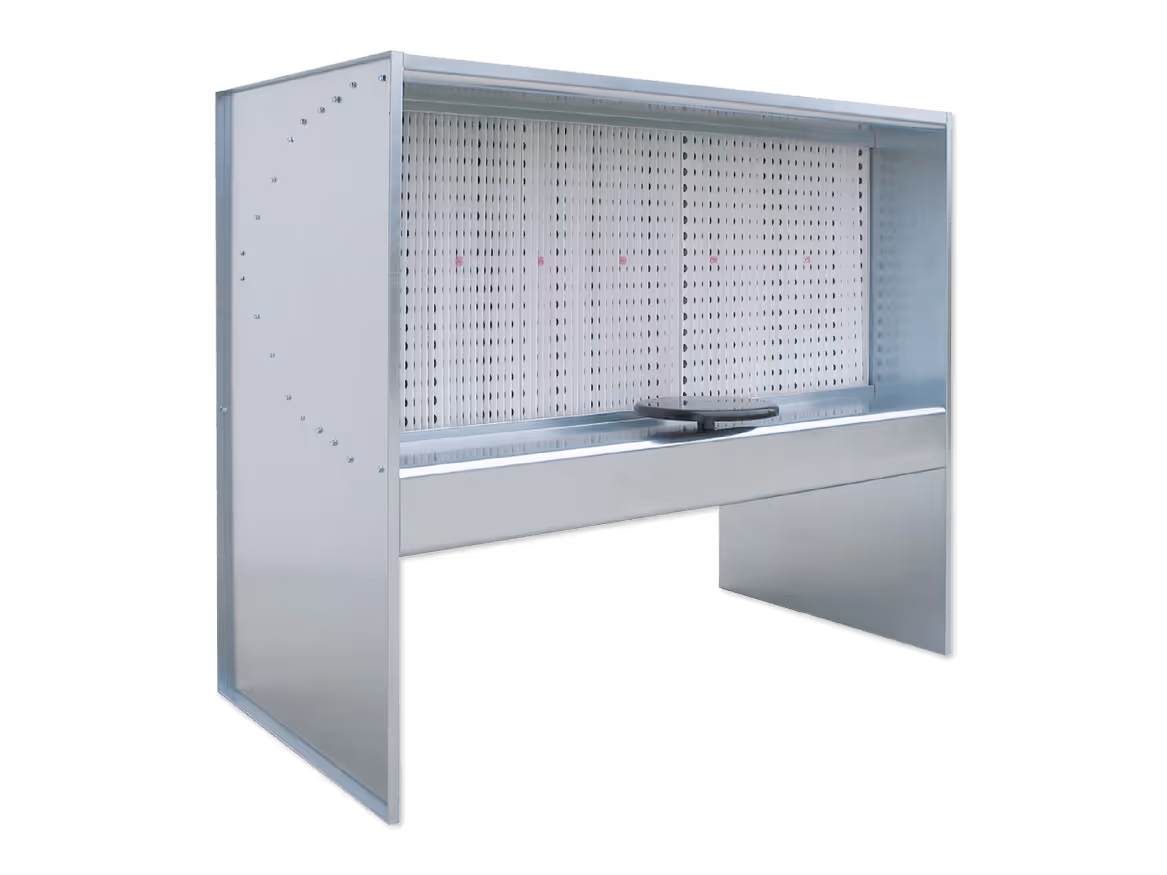

Lazur® Mini e Maxi
cabine de pintura com pés de apoio (Mini) ou para instalação no pavimento (Maxi)
This is some text inside of a div block.
Vantagens
Proteção elevada dos operadores.
Instalação rápida.
Ventilador de extração integrado.
Um (Mini) ou dois (Maxi) níveis de filtragem com proteção antifogo.
No items found.
DESCRIÇÃO TÉCNICA
GAMA
- Lazur® Mini: Modelo 1: largura de 1 m, caudal de 2000 m³/h.
- Modelo 2: largura de 2 m, caudal de 4000 m³/h.
- Lazur® Maxi: 6 larguras: 1500, 2000, 2500, 3000, 4000 e 5000 mm.
- 2 alturas: 2180 e 3120 mm.
DESIGNAÇÃO
APLICAÇÃO / UTILIZAÇÃO
- Proteção dos operadores contra os efluentes de tintas e vernizes.
- Lazur® Mini: adaptado para peças de pequenas dimensões colocadas ao nível dos olhos.
- Lazur® Maxi: tinta para peças volumosas até 5 m de largura (vigas, etc.).
CONSTRUÇÃO / COMPOSIÇÃO
Lazur® Mini:
- Painéis em chapa zincada montados através de parafusos.
- Mesa giratória que permite pintar todos os lados do objeto.
- Ventilador no teto da cabine.
- 1 nível de filtragem: papel diedro.
- 2 níveis de filtragem disponíveis, mediante pedido.
Lazur® Maxi:
- Painéis em chapa galvanizada montados através de parafusos.
- Ventilador(s) centrífugo(s) no teto da cabina.
- 2 níveis de filtragem: papel diedro e filtro em fibra de vidro - G3.
- Painéis e teto para aumento da cabine.
- Iluminação estanque (em conformidade com os regulamentos).
OPÇÕES
Lazur® Mini:
- Iluminação estanque.
Lazur® Maxi:
- Mesa giratória com pés que permite pintar todos os lados do objeto.
- Suporte para pistolas de pintura.
- Filtragem de carvão ativado integrada.
Para ambos modelos:
- Versões ATEX disponíveis.
ACONDICIONAMENTO
- Vendido à unidade.
- Entregue em kit para instalação no local.
DIMENSÕES
PRINCÍPIO DE FUNCIONAMENTO
- O ventilador montado no teto da cabine assegura a extração do fluxo de ar contaminado, com um perfil de velocidade uniforme, através da superfície frontal, obtido através de um pleno específico.
- Por conseguinte, a aspiração é feita sem qualquer “zona morta” (as velocidades do ar são iguais em toda a superfície), garantindo assim uma eficácia máxima por toda a superfície da cabine.
- O ar extraído passa por 1 ou 2 fases de filtragem: filtro de papel plissado, que proporciona uma grande superfície de captação e uma elevada capacidade de fixação das partículas de tinta por efeito da inércia; filtro em fibra de vidro (somente Lazur® Maxi) com eficácia G3, que permite a realização de uma filtragem adicional das partículas mais finas.
RECOMENDAÇÕES
- Após a filtragem, é obrigatório extrair o ar diretamente para o exterior da oficina.
- Qualquer tipo de reciclagem no espaço ou nos locais adjacentes, mesmo após a filtragem, é estritamente proibido.
- Para um bom funcionamento da cabine, é necessário prever uma compensação do caudal extraído por ar novo do exterior a mais de 8 m de toda a descarga de ar poluído.
- Este caudal de ar novo deverá ser insuflado no local, após filtragem e aquecimento, a baixa velocidade (cerca de 0,3 m/s) e do lado oposto ao da localização da cabine. O operador é, assim, mantido num fluxo de ar limpo, e a eficácia da cabine de pintura não é perturbada.
ATRAVANCAMENTOS E PESOS
Lazur® Mini
Lazur® Maxi
SELEÇÃO
INSTALAÇÃO
ACESSÓRIOS
Armário elétrico de controlo
Caixa em chapa IP 55, RAL 7032.
Alarme de colmatação dos filtros.
Controlo da iluminação.
Néon estanque: entre em contacto connosco para mais informações.
Gestão On/Off de acordo com a utilização da pistola de pintura.
AirStop C.O.V.
Unidade de filtragem de C.O.V.
Permite filtrar o ar antes deste ser libertado para o exterior da oficina.
