Vantagens
Função dupla: entrada de ar autorregulável e proteção anti insetos.
Estética cuidada.
Instalação em dois tipos de encaixe (exceto 45 m³/h).
Montagem em caixilho ou em silenciador (STM e SHF).
Gama
- Proteção (tipo): CE2A.
- Cor standard: branco (RAL 9016).

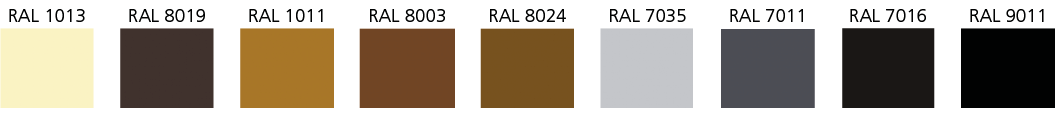

Outras cores disponíveis:
Designação
Aplicação / Utilização
- Introdução de ar novo.
- Montagem em caixilhos de madeiras, PVC, alumínio ou em silenciador para atravessamento de parede (STM) ou de topo de janela (SHF), considerando o tratamento acústico da fachada.
- Instalação em paredes ou em qualquer plano inclinado.
- Funcionamento de 20 até 100 Pa.
Construção / Composição
Opções
Acondicionamento
- Vendido à unidade, composta por M-G e proteção de fachada CE2A.
ATRAVANCAMENTOS
- Espessura 18 mm.

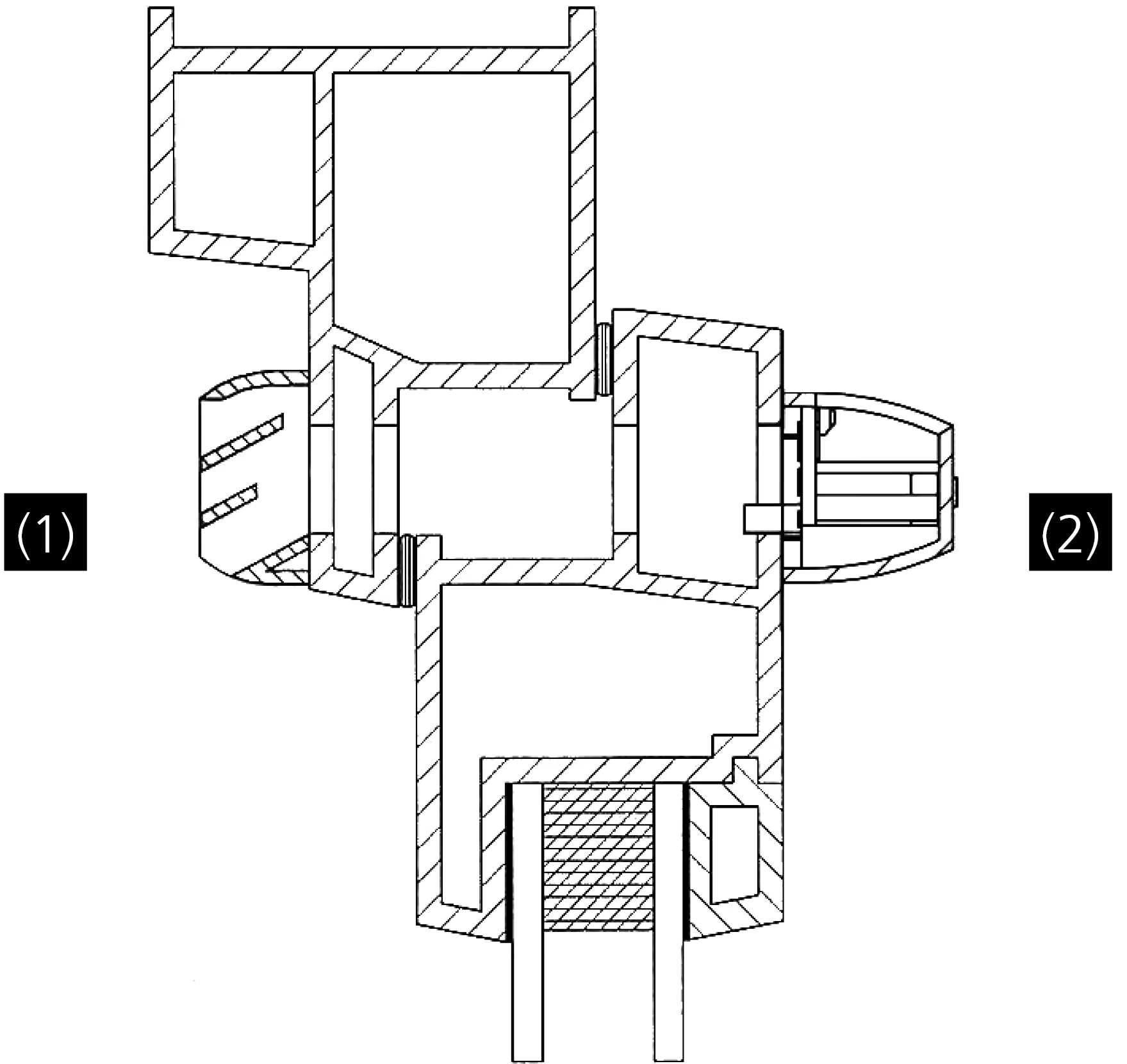

INSTALAÇÃO DA ENTRADA DE AR M-G
- Posicionar a entrada de ar M-G no encaixe do caixilho, com o defletor dirigido para cima, fixando-o com dois parafusos.
- Instalar a proteção de fachada CE2A no lado exterior, com as lâminas inclinadas para baixo e fixá-la com três parafusos.
CURVAS DE SELEÇÃO
CE2A
Proteção de fachada.
Montagem em caixilho 2 x 160 x 12.
Dimensões:
Comprimento: 400 mm;
Altura: 23 mm;
Espessura: 12 mm.
