Vantagens
Facilidade de montagem (conduta, caixa ou parede).
Visualização da horizontalidade graças ao nível com bolha incorporado.
Grande sensibilidade a fracas variações de pressão ou depressão do ar.
Gamas de muito baixas pressões.
Ajuste ao zero por deslocação da régua móvel.
Fixação na parede.
Gama
Designação
Aplicação / Utilização
MG 5:
- Medição de sobrepressão de salas brancas, blocos operatórios, entre outros.
MG 20, MG 50, MG 60:
- Leitura das pressões diferenciais (hottes, difusores, etc.).
- Controlo da colmatagem dos filtros absolutos.
- Medições em posto fixo com tubo de Pitot.
Construção / Composição
- Manómetro de coluna de líquido inclinada diâmetro 4 mm com régua graduada.
- Vendido com líquido manométrico, óleo AWS vermelho (d=0,87 a 15°C).
- Vendido com tubo de vidro Ø 5 x 8 mm, comprimento 2 m.
- Ligações 1/8 gás cilíndricas, em latão niquelado, com cânulas de Ø 6,2 mm.
Opções
Acondicionamento
- Vendido à unidade.
ATRAVANCAMENTOS E PESOS
LIMITES DE UTILIZAÇÃO
- Pressão estática máxima: 6 bars.
- Gama de utilização de -30° C até 60° C.
- Gama de utilização aconselhada: de 5° C até 30° C.
CARACTERÍSTICAS
- Precisão a 20º C: erro inferior a 1% da leitura.

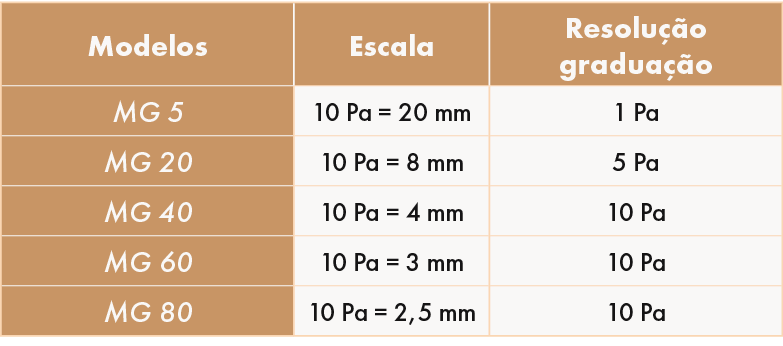

SENSIBILIDADE
INSTALAÇÃO
- Fixar o manómetro na parede verticalmente com 2 parafusos com 5 mm de diâmetro, no máximo.
- Regular a horizontalidade do objeto com a ajuda do nível com bolha e do parafuso de regulação.
AJUSTE DO PONTO ZERO
- Desaparafusar a ligação e encher o reservatório de líquido manométrico até ao nível do ponto zero da régua móvel.
- Para a regulação final, deslocar a régua graduada de modo a fazer corresponder o nível de líquido e o zero; em seguida, bloquear a régua através de parafusos.
Toma de pressão + válvula
Conjunto toma de pressão e válvula.
Toma de pressão para atravessamento de conduta
Comprimentos: 70, 90 ou 110 m com dimensões predefinidas para corte em obra.
Ligação ponto zero
Conexão à pressão atmosférica.
Tubagem para manómetro
Tubos 5/8, 1 ou 2 metros.
Líquido manométrico
Embalagem de 0,25 litros.
