Configurações possíveis:

• In-line.
• Duplo-deck ou unidades sobrepostas.
• Side-by-side ou unidades justapostas.
• Vertical.

Versões disponíveis:

• Standard.
• Piscinas.
• ATEX.
• Higiene hospitalar (H).
• Ambientes corrosivos.
• Expansão direta (circuito integrado).

Estrutura:

• Estrutura da envolvente construída em perfis de aço galvanizado, interligados entre si por intermédio de cantos em alumínio maciço ausentes de arestas vivas.
• Base de apoio da envolvente construída por perfis em aço galvanizado com configuração em (U), com altura standard 200 mm.
• Interligação dos diversos módulos por intermédio de encaixe e posterior aperto, garantindo a estanquidade por selante de borracha auto adesiva.

Painéis:

• Painéis duplos de 50 mm de espessura.
• Chapa de aço galvanizado (EN 10142 e EN 10143) de 0,7 mm de espessura, com posterior tratamento de eletro zincagem com uma elevada concentração de zinco de forma a garantir uma excelente proteção anti corrosão, mesmo em instalações à intempérie.
• Isolamento intermédio constituído por um agregado em lã mineral do tipo bounded fibre technology com 50 Kg/m³ e classe de resistência ao fogo A1 (DIN 4102) que garantem uma excelente integridade estrutural e elevadas performances acústicas e térmicas.
• Painéis selados sem silicone o que permite uma maior resistência aos desinfetantes utilizados nas operações de manutenção e ao envelhecimento.
• Opção de painéis com pintura do tipo automóvel, termo lacados com uma espessura mínima de 60μm de epóxi, com acabamento a RAL standard (RAL 9016 ou 9006) ou como opção um RAL à escolha.
• Este tratamento, específico para garantir uma melhor estabilidade à corrosão (DIN EN ISO 9227 e DIN EN ISO 6270-2) em ambientes agressivos, como zonas costeiras ou zonas com contaminantes industriais.

Acessos:

• Os módulos de filtragem, ventilação e permutadores são equipados de forma standard com portas de visita de construção idêntica à descrita para os painéis, articuladas e equipadas com fecho de ressalto progressivo de ¼ de volta podendo a sua abertura ser feita através de chave ou manípulos em polipropileno.
• Calhas deslizantes de construção em aço galvanizado (standard) ou inox para permitir a remoção dos elementos do interior da unidade sem danificar a estrutura.

Pré filtragem:

• Pré filtragem constituída por filtro gravimétrico G4, do tipo seco.
• Filtro em manta filtrante de fibras de poliéster calibradas, com classe de resistência ao fogo A1 instalado em moldura metálica, construída em aço galvanizado ou inox. A calha deslizante será de construção em aço galvanizado ou inox.

Filtragem opacimétrica:

• Filtragem constituída por filtro com disposição em saco, de alta eficiência opacimétrica de F5 a F9.
• Estanquidade garantida entre filtros e com o caixilho individual onde estão alojados por intermédio de fecho, minimizando o caudal de fugas por by-pass aos filtros.
• Filtro com classe de resistência ao fogo A1, instalado em moldura metálica construída em aço galvanizado ou inox deslizante em calha de construção também em aço galvanizado ou inox.

Filtragem absoluta:

• Filtragem constituída por filtro absoluto, de eficiência HEPA H13.
• Estanquidade garantida entre filtros e o caixilho individual onde estão alojados por intermédio de empanque, minimizando o caudal de fugas por bypass aos filtros.
• Filtragem química como opção.
• ‍

Recuperador de calor:

• Tipos de recuperadores disponíveis: permutador placas de fluxos cruzados, roda térmica ou entálpica e por interligação de baterias.

Permutador de calor a água (aquecimento):

• Permutador construído em tubos de cobre sem costura expandidos mecanicamente no interior de alhetas de alumínio, instalado sobre calha deslizante em aço galvanizado ou inox.
• Coletores de entrada e de saída, de construção em aço carbono de parede espessa, com extremidades roscadas, dispostos de modo a que a circulação se efectue em contracorrente com o fluxo de ar.
• Opção de revestimento epóxi do permutador (liga marinha).

Permutador de calor a água (arrefecimento):

• Permutador construído em tubos de cobre sem costura expandidos mecanicamente no interior de alhetas de alumínio, instalado sobre calha deslizante em aço galvanizado ou inox.
• Coletores de entrada e de saída, de construção em aço carbono de parede espessa, com extremidades roscadas, dispostos de modo a que a circulação se efetue em contracorrente com o fluxo de ar.
• Eliminador de gotas em polipropileno ou aço inox.
• Tabuleiro de condensados construído em alumínio ou aço inox com ligação de descarga para o esgoto.
• Opção de revestimento epóxi do permutador especifica para meios agressivos.

Humidificação:

• Possibilidade de fornecimento de humidificador integrado ou de secção vazia preparada para instalação posterior de humidificador de vapor.
• Possibilidade de fornecimento de vigia de inspeção, iluminação interior, entre outros.

Ventiladores:

Acessórios standard:

• Interruptor de corte local montado e cablado no painel exterior do módulo de ventilação.
• Proteção térmica montada e cablada no painel exterior do módulo de ventilação.
• Rede de proteção no acesso segundo a DIN 31001.

Acoplamento por correias:

• Moto-ventilador de pás curvadas para a frente ou para trás.
• Polias ajustáveis para afinação do ponto de funcionamento.
• Acionamento por correias trapezoidais.
• Equilibrados, estática e dinamicamente VDI 2060.
• Turbina de dupla aspiração e lacada de série para uma melhor proteção.
• Possibilidade de motores fora do fluxo para aplicações específicas.
• Possibilidade de proteção ATEX.

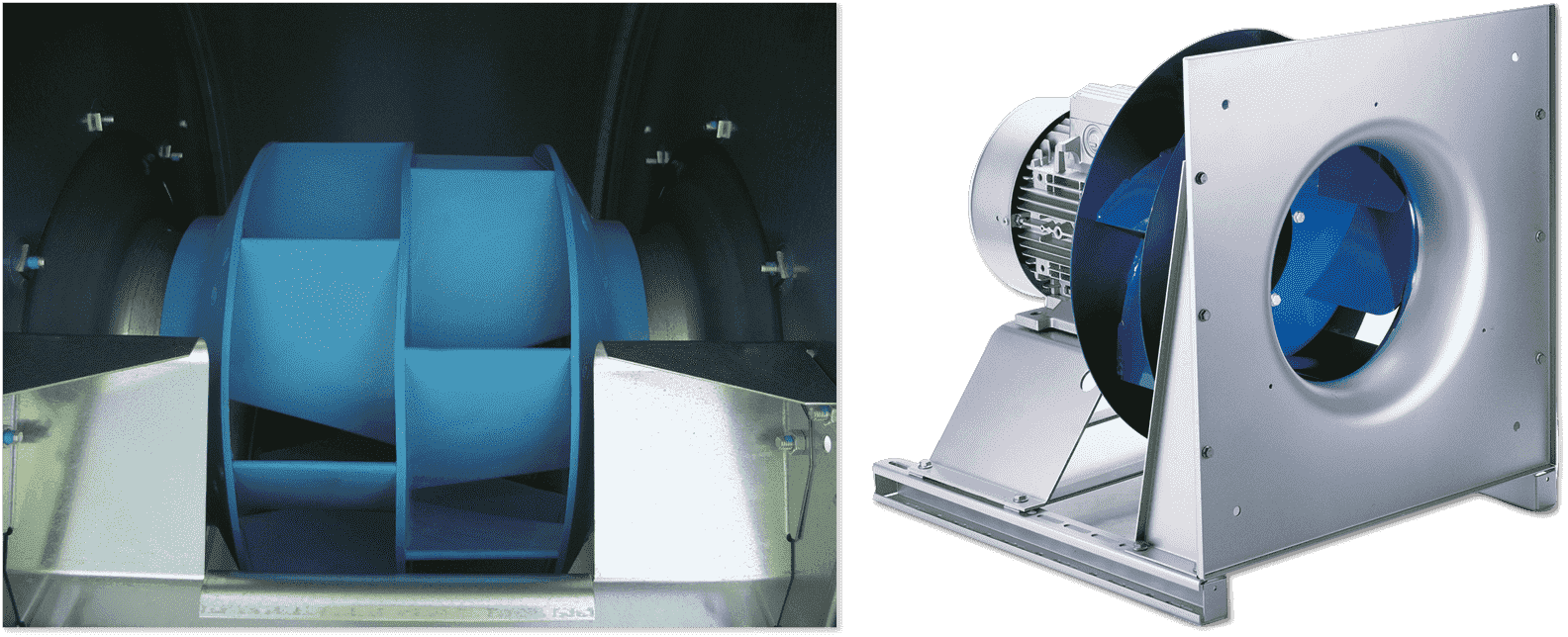

Plug Fan:

• Ventilador de alta performance (rendimentos entre os 75% e os 80%) com pás inclinadas para trás.
• Diretamente acoplado ao veio do motor.
• Turbina lacada de série para uma melhor proteção.
• Todo o grupo é estática e dinamicamente equilibrado para valores G 2.5 segundo a ISO 1940P1.
• Estrutura de suporte em aço galvanizado isolado da estrutura por apoios antivibráticos.
• Ajuste da velocidade é feito através de um conversor de frequência fornecido à parte ou montado diretamente no motor.
• Possibilidade de proteção ATEX.

EC Fan:

• Ventiladores compactos de levitação magnética.
• Todos os elementos eletrónicos de segurança e variação de velocidade (por sinal externo 0-10 V ou 4-20 mA) integrados no próprio motor.
• A turbina é estática e dinamicamente equilibrada (G 6.3 segundo a ISO 1940P).
• Elementos de segurança internos: anti-Stall; soft starter, sobreaquecimento, curto-circuito.

Atenuador acústico:

• Baffle em fibra mineral.
• Revestimento com hidrofuge resistente à abrasão, não inflamável.
• Montado num aro em aço galvanizado.
• De acordo com as exigências higiénicas definidas pela VDI 6022.
• Possibilidades: lâmina de proteção plástica ou chapa perfurada.

Acessórios:

• Anéis de suspensão (standard na versão exterior).
• Chassis.
• Juntas flexíveis.
• Óculos de vigia.
• Iluminação interior 24 V ou 220 V.
• Lacagem epóxi interior e/ou exterior.
• Sifão.
• Registos classe 1, 2, 3 ou 4 (EN 1751).
• Manómetro de coluna de liquido com e sem contato auxiliar.
• Medição de caudal.
• Sondas diferenciais de pressão.
• Para outros acessórios, consulte-nos.
