Configurações possíveis:

• In-line.
• Duplo-deck ou unidades sobrepostas.
• Side-by-side ou unidades justapostas.

Versões disponíveis:

• Interior.
• Exterior.

Estrutura:

• Estrutura da envolvente semelhante à Modulys® TA Compo® Top 50 standard.

Painéis:

• De acordo com a norma da DIN 1964 parte 4 os painéis interiores serão em aço galvanizado termo lacados com uma espessura mínima de 60 μm de epóxi e com um acabamento a RAL 9016, à exceção do painel interior inferior que será em aço inox AISI 304 (interior completo em inox como opção).
• Os painéis exteriores serão electrozincados (standard) ou com termo lacagem com uma espessura mínima de 60 μm de epóxi e com um acabamento a RAL 9016.
• As características térmicas, acústicas e mecânicas serão semelhantes à versão standard.

Acessos:

• Estas unidades serão configuradas com vários módulos vazios com portas de acessos, de modo a facilitar e aumentar o rigor das operações de manutenção.
• Os módulos de filtragem, ventilação, permutadores e módulos vazios para manutenção são equipados de forma standard com portas de visita higiénicas.

Filtragem opacimétrica:

• Filtragem constituída por filtro com disposição em saco, de alta eficiência opacimétrica de F5 a F9.
• Os filtros serão fixos através de clipes de fixação que garantem o mínimo bypass.
• O aro e elementos de fixação do filtro serão construídos em inox AISI 304.
• Secção equipada com óculo, iluminação 230V/24 V, manómetro digital e pressóstato diferencial.

Recuperador de calor:

• Permutador placas de fluxos cruzados versão higiene hospitalar (estanquidade reforçada).
• Recuperador run-arround-coil, com jogo de baterias para higiene hospitalar. Possibilidade de remoção pelo lado contrário às ligações hidráulicas para manutenção rigorosa.

Permutador de calor a água (aquecimento):

• Permutador versão higiene hospitalar, protegidas com uma camada em epóxi, instalado sobre calha deslizante em inox.
• Possibilidade de baterias para vapor, expansão direta e elétrica.
• Possibilidade de remoção pelo lado contrário às ligações hidráulicas para manutenção rigorosa.

Permutador de calor a água (arrefecimento):

• Permutador construído em tubos de cobre sem costura expandidos mecanicamente no interior de alhetas de alumínio, protegido com uma camada em epóxi, instalado sobre calha deslizante em inox.
• Eliminador de gotas em aço inox.
• Tabuleiro de condensados construído aço inox com ligação de descarga para o esgoto.

Humidificação:

• Secção vazia preparada para instalação do humidificador de vapor, com tabuleiro de condensados em inox.
• Secção equipada com óculo e iluminação 230V/24V.

Ventiladores:

• Plug Fan.
• Ventilador de alta performance (rendimentos entre os 75% e os 80%) com pás à reação.
• Diretamente acoplado ao veio do motor.
• Turbina lacada de série para uma melhor proteção.
• Todo o grupo é estática e dinamicamente equilibrado para valores G 2.5 segundo a ISO 1940P1.
• Estrutura de suporte em aço galvanizado com pintura epóxi isolado da estrutura por apoios antivibráticos.
• Ajuste da velocidade é feito através de um conversor de frequência.

Atenuador acústico:

• Baffle em fibra mineral com pintura epóxi de acordo com a DIN 1946-4.
• Revestimento com hidrofuge resistente à abrasão, não inflamável.
• Montado num aro em aço galvanizado.
• De acordo com as exigências higiénicas definidas pela VDI 6022.
• Possibilidades: lâmina de proteção plástica ou chapa perfurada.

Acessórios:

• Chassis ou pés de suporte.
• Juntas flexíveis higiénicas.
• Sifão.

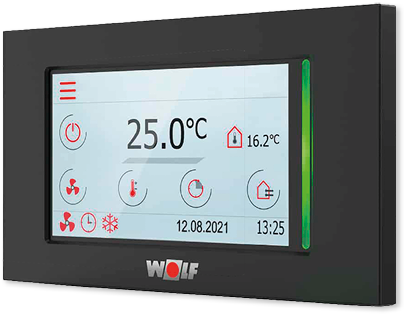

• Equipamento de campo, controlo e comando integrado de fábrica.
