Vantagens
100% indução interna.
Permite ∆T (°C) muito consideráveis.
Estética cuidada: relevo reduzido do cone central.
Sistema de equilíbrio do caudal integrado para homogeneidade do fluxo de ar.
Gama
Néo® 100:
- Versão circular.
- 5 dimensões limite de fabrico e disponíveis (tarifas): de Ø 160 mm até 355 mm.
Néo® 100 P:
- Versão em placa para painel de teto falso.
- 4 dimensões limite de fabrico e disponíveis (tarifas): de Ø 160 mm até 315 mm.
Caudais para ambas versões:
- De 120 até 1800 m³/h.
Designação
Aplicação / Utilização
- Particularmente adaptado para instalações de expansão direta (espaços comerciais, restaurantes, etc.).

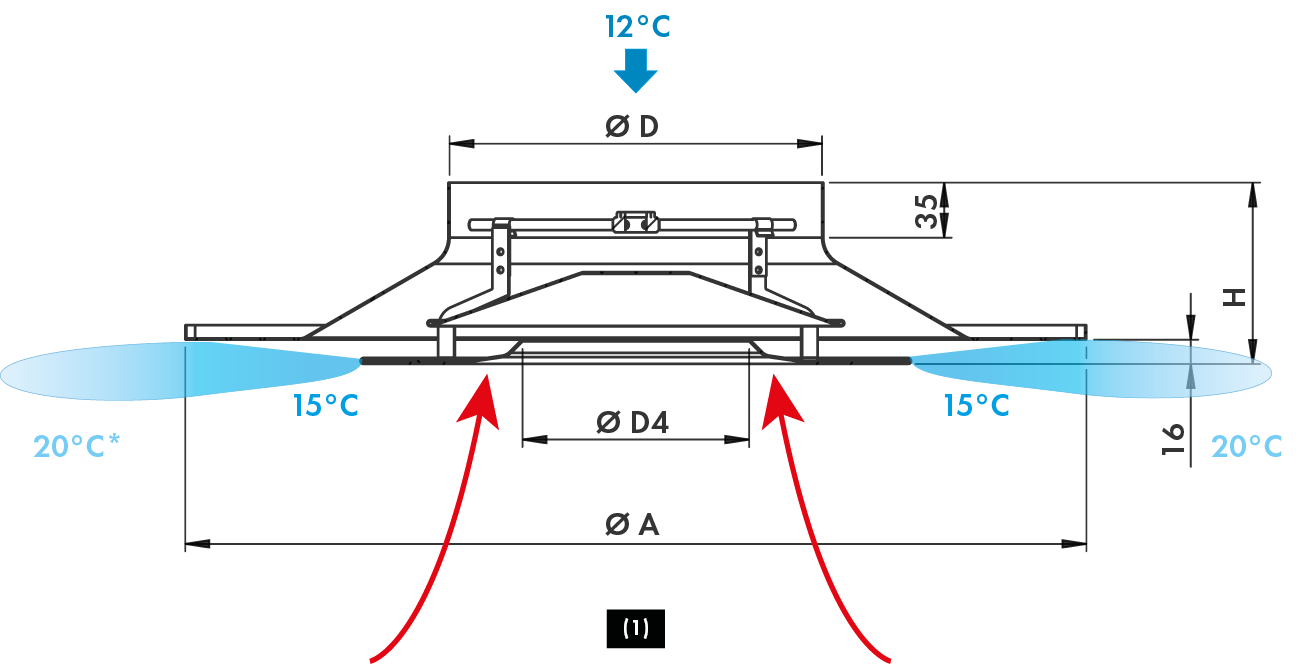

- Difusor de teto circular com fluxo de ar radial horizontal com efeito Coanda: para um volume de ar primário, um volume de ar é aspirado pelo difusor. Esta forte taxa de indução interna permite tratar ∆T (°C) consideráveis com pé direitos reduzidos.
Construção / Composição
- Difusores de cone fixo.
- Cone de difusão e defletores em alumínio.
- Acabamento disponível: pintado a branco RAL 9003 mate.
- Chapa perfurada montada na picagem para homogeneidade do fluxo de ar (standard).
Opções
- Outras cores RAL.
Acondicionamento
- Vendido à unidade.
ATRAVANCAMENTOS
Versão circular: Néo® 100
Versão em placa para painel de teto falso: Néo® 100 P
MONTAGEM EM CONDUTA CIRCULAR E TETO FALSO COM ACESSÓRIO RPD 100
- Ligar o flexível ao RPD 100.
- Empurrar o conjunto do interior do teto.
- Montar as poleias de fixação no difusor e, de seguida, posicionar o difusor no RPD 100 através de 2 parafusos periféricos.

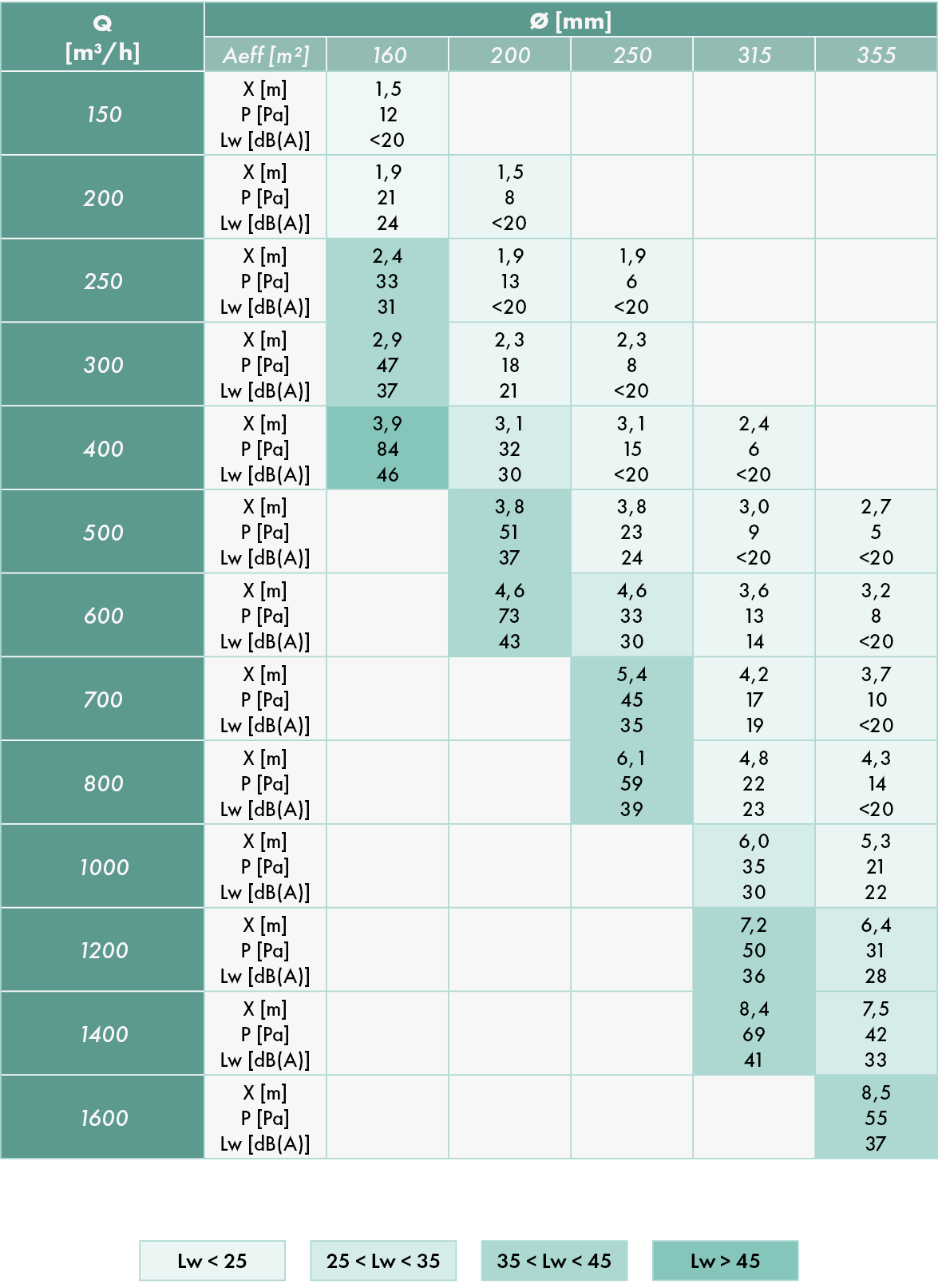

TABELA DE SELEÇÃO PARA NEO® 100 E 100 P
RPD 100
Acessório de montagem rápida.
Este acessório não tem registo de forma a não alterar o fluxo de ar na gola do difusor de alta indução.
