Vantagens
Diversos tipos de cúpulas.
Possibilidade de isolamento da base até 40 mm.
Otimização da área útil de desenfumagem na versão com defletores.
Diversos tipos de atuação.
Possibilidade de ventilação natural na versão pneumática (acessório elétrico
230 V).
Ângulo de instalação de 0º a 30º.
Gama
4 versões disponíveis
- STD: exutor de fumos versão standard (sem defletores).
- MAX: exutor de fumos com área útil de desenfumagem otimizadas através da utilização de defletores.
- Acesso Cobertura: exutor de fumos com mecanismo lateral para permitir acesso à cobertura (consulte-nos).
- Fixa: claraboia de iluminação zenital com cúpula fixa, sem atuação
(consulte-nos).
Alturas disponíveis
- H300: altura base 300 mm.
- H500: altura base 500 mm.
Tipos de atuação disponíveis
Elétrica:
- O sistema de abertura e fecho da cúpula é realizado por atuador elétrico 24 V instalado transversalmente e centrado no exutor/claraboia.
- Este mecanismo permite abertura em desenfumagem e em ventilação natural.
- Necessária ligação a central de comando elétrica.
Pneumática:
- O sistema de abertura/fecho da cúpula é realizado por cilindro pneumático instalado transversalmente e centrado no exutor/claraboia.
- Possui fusível térmico e botija de CO₂ integrados.
- Necessária ligação a central de comando pneumática CO₂.
- Possibilidade só abertura ou abertura e fecho.
Designação
Aplicação / Utilização
- Exutor de fumos/claraboia de ventilação natural, iluminação zenital e/ou acesso à cobertura com sistema de atuação pneumático ou elétrico.

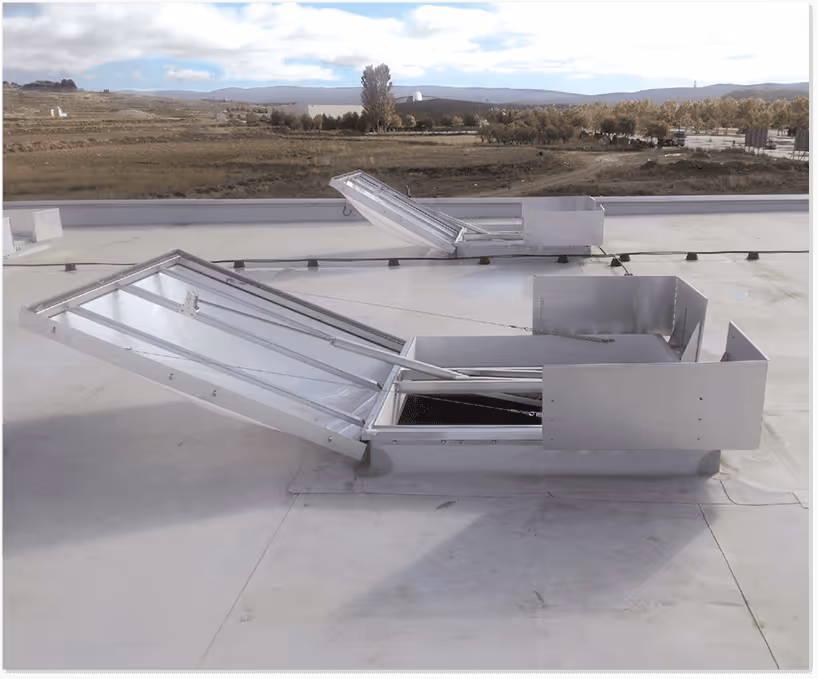

- Disponível para montagem em cobertura com tela asfáltica ou em murete.
Construção / Composição
- Exutor de fumos / claraboia constituído por uma cúpula, uma base de assentamento à cobertura (ou murete) e um sistema de atuação pneumático ou elétrico.
Opções
Cúpula:
- Policarbonato alveolar (PCA) de 10 a 25 mm de espessura.
- Alumínio com isolamento (AL-XPS) de 20 a 40 mm de espessura.
Base:
- Direita ou oblíqua (opcional).
- Aço galvanizado ou alumínio (opcional), com ou sem isolamento (20 a 40 mm).
- Possibilidade de construção em painel duplo.
- Possibilidade de pintura a RAL à escolha.
- Vários tipos de abas de remate à cobertura (consulte-nos).
Acondicionamento
- Vendido à unidade.
ATRAVANCAMENTOS E PESOS
ÁREA ÚTIL
LIMITES DE UTILIZAÇÃO
- Quando utilizada a função ventilação diária deverá ser prevista central de chuva e vento.
