Vantagens
Caixa robusta, de ligação simples.
Simplicidade de comando (24 e 48 Vcc, entrada não polarizada).
4 botões de simulação (reset, rearme, paragem para intervenção de bombeiros, último erro).
Calibres adaptados às intensidades standard dos ventiladores.
Interruptor de segurança e pressóstato montados como opção.
Gama
1 versão:
- Apenas desenfumagem.
Controlo:
- Possibilidade de controlo de todos os tipos de motores em todas as versões.
- 1 velocidade, monofásico 230 V ou trifásico 400 V; 2 velocidades, enrolamentos independentes ou acoplamento Dahlander, trifásico 400 V.
Calibres:
- Adaptados às intensidades dos ventiladores: 3 A, 8 A, 12 A, 18 A, 25 A, 43 A, 100 A.
- Máximo de 12 A, monofásico 230 V.

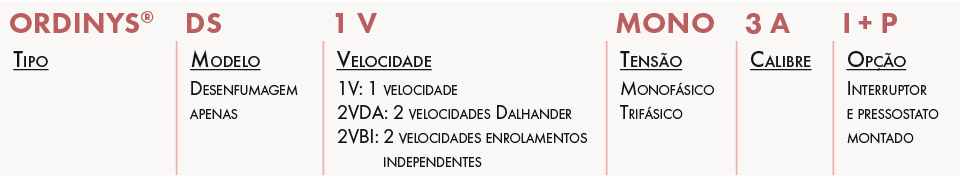

Designação
Aplicação / Utilização
- Controlo da potência de um ventilador de desenfumagem (insuflação ou extração - qualquer ventilador do sistema de desenfumagem).
- Uma caixa de relé controla um só ventilador.
- O Ordinys® DS funciona como interface entre o TGBT e o ventilador de desenfumagem.
- Sintetiza as anomalias dos equipamentos periféricos (interruptor de segurança, pressóstato) da instalação de desenfumagem.

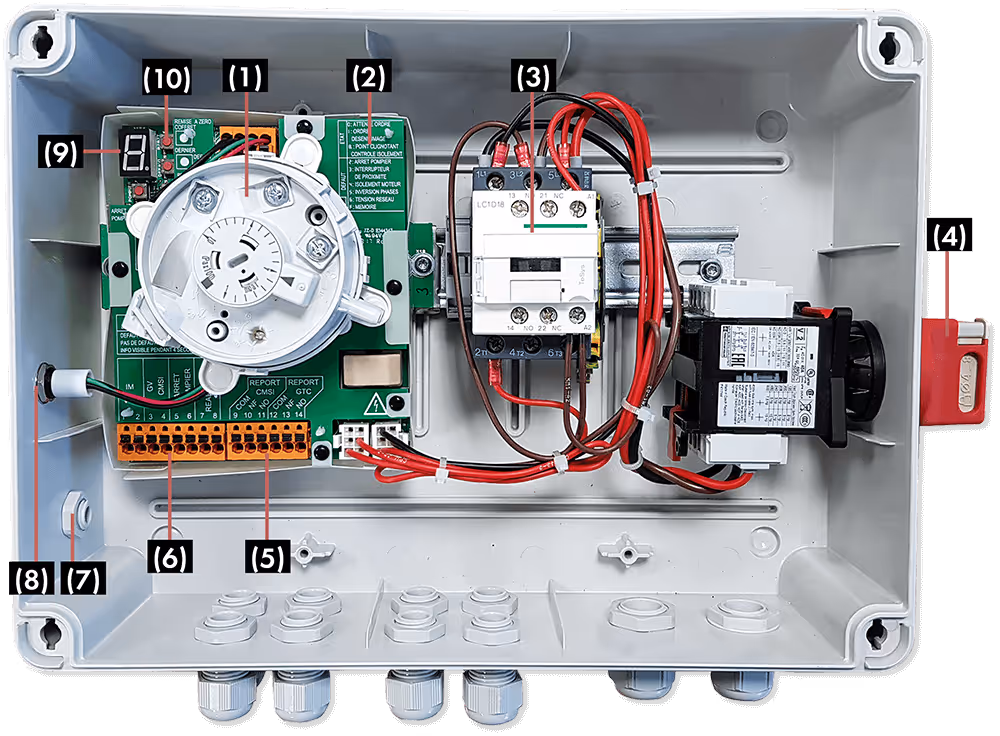

Construção / Composição
- Caixa em plástico resistente aos choques, IP 56, sem halogéneo (proteção do meio ambiente), cinza claro RAL 7035.
Opções
Acondicionamento
- Vendido à unidade.
ATRAVANCAMENTOS

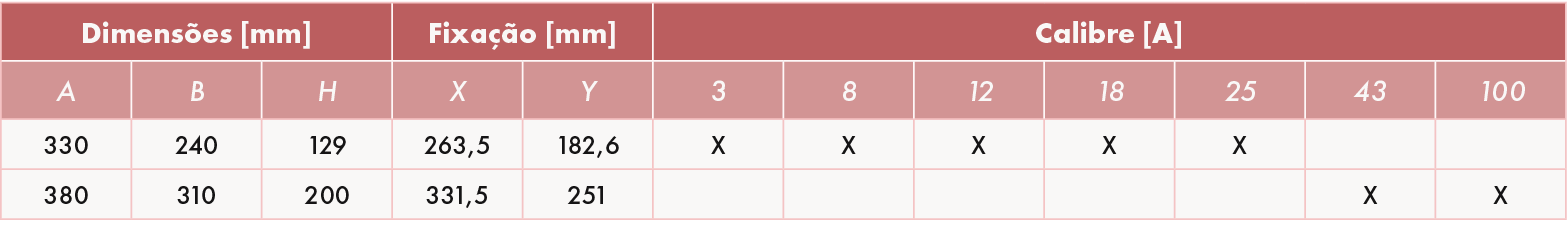

Dimensões da caixa de relés Ordinys® DS 1 velocidade, com ou sem interruptor e pressóstato

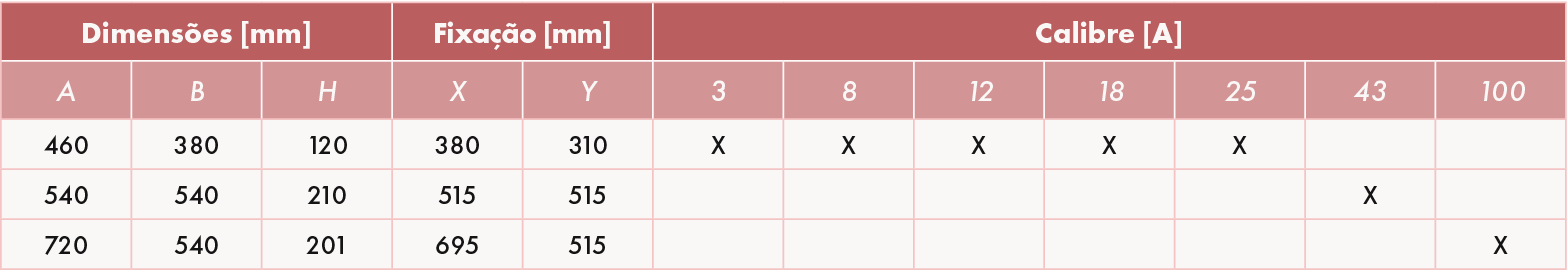

Dimensões da caixa de relés Ordinys® DS 2 velocidades, com ou sem interruptor e pressóstato
Proteção à intempérie para Ordinys® DS
No caso de instalação no exterior do Ordinys® DS é obrigatória a instalação deste acessório de proteção.
