PAR

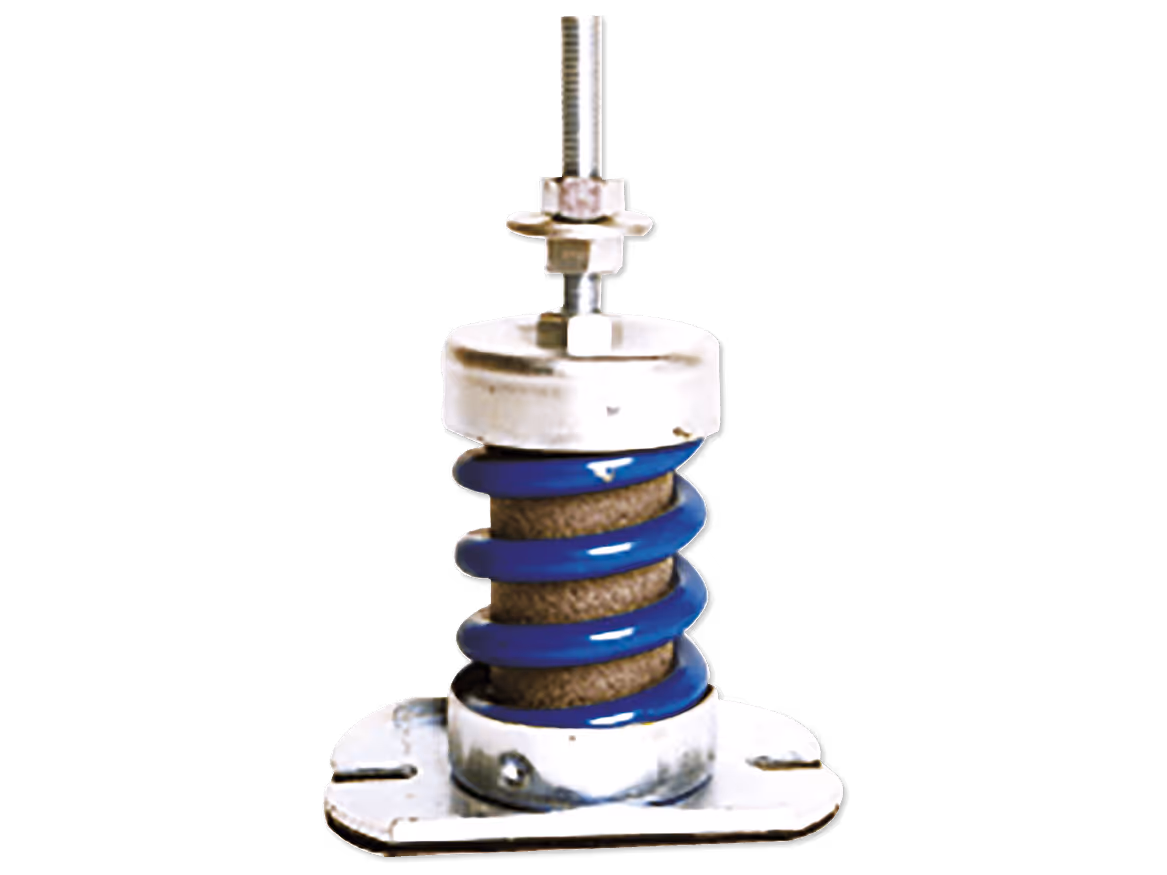

apoios antivibráticos com molas para unidades de ventilação (velocidade de baixa rotação)
This is some text inside of a div block.
Vantagens
Evita qualquer transmissão de vibração dos ventiladores à estrutura do edifício.
Adaptado às baixas frequências.
Robustez: acabamento zincado e epóxi.
Montagem fácil.
No items found.
DESCRIÇÃO TÉCNICA
GAMA
- Composta por 8 modelos.
- Cargas de 6 até 600 kg.
DESIGNAÇÃO
APLICAÇÃO / UTILIZAÇÃO
- Particularmente adaptado aos motores de 2 velocidades cujo regime de rotação seja inferior a 1000 tr/min.
- Apoios a instalar em soluções de climatização, ventiladores, caixas de ventilação, entre outros.
CONSTRUÇÃO / COMPOSIÇÃO
- Placa de elastómero sob a placa de fixação.
- Mola com tratamento para melhorar sua resistência dinâmica e acabamento epóxi para maior proteção em uso no exterior.
- Polietileno macio de célula fechada para evitar a entrada de elementos estranhos e evitar qualquer dano às espirais.
- Peças metálicas zincadas.
- Nivelação através da regulação do conjunto parafuso/porca integrado.
OPÇÕES
ACONDICIONAMENTO
- Vendidos à unidade.
DIMENSÕES

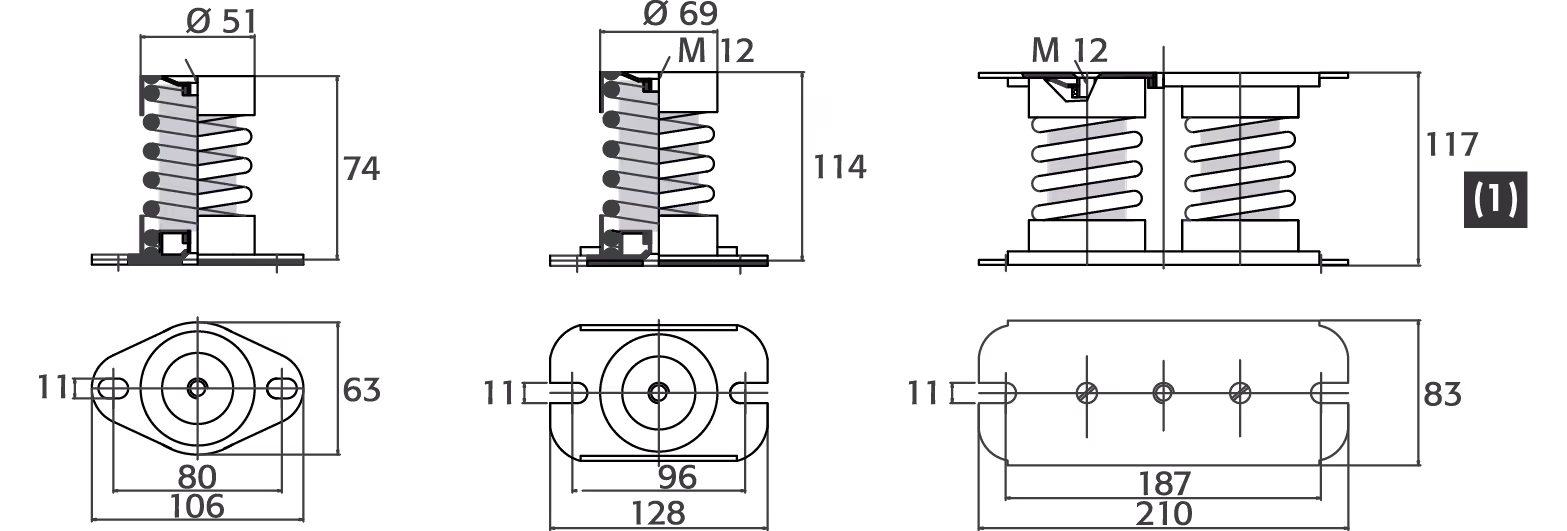

ATRAVANCAMENTOS
LIMITES DE UTILIZAÇÃO
- Temperatura de utilização: de -45º C até 120º C.
CARACTERÍSTICAS TÉCNICAS
- Rigidez lateral / axial: 0,3 a 1 daN/mm.
SELEÇÃO
PRINCÍPIO DE SELEÇÃO
- Exemplo: ventilador com velocidade de rotação de 1000 tr/mn, com 320 kg de peso, repartidos pelos 4 apoios (ou seja, 80 kg por apoio).
- Solução mais adequada a partir dos dados apresentados na tabela seguinte: PAR 74 - 100
- Curso máximo (em mm) do PAR 74 - 100 (tabela): 25 mm.
- Eficácia de isolamento: 96,3% a 1000 tr/mn.
CÁLCULO DA FREQUÊNCIA INDICADA
- Flecha de elasticidade = peso ÷ rigidez → 80 ÷ 4 = 20 mm/2 cm
- Frequência indicada = 5 ÷ √2 cm = 3,6 Hz

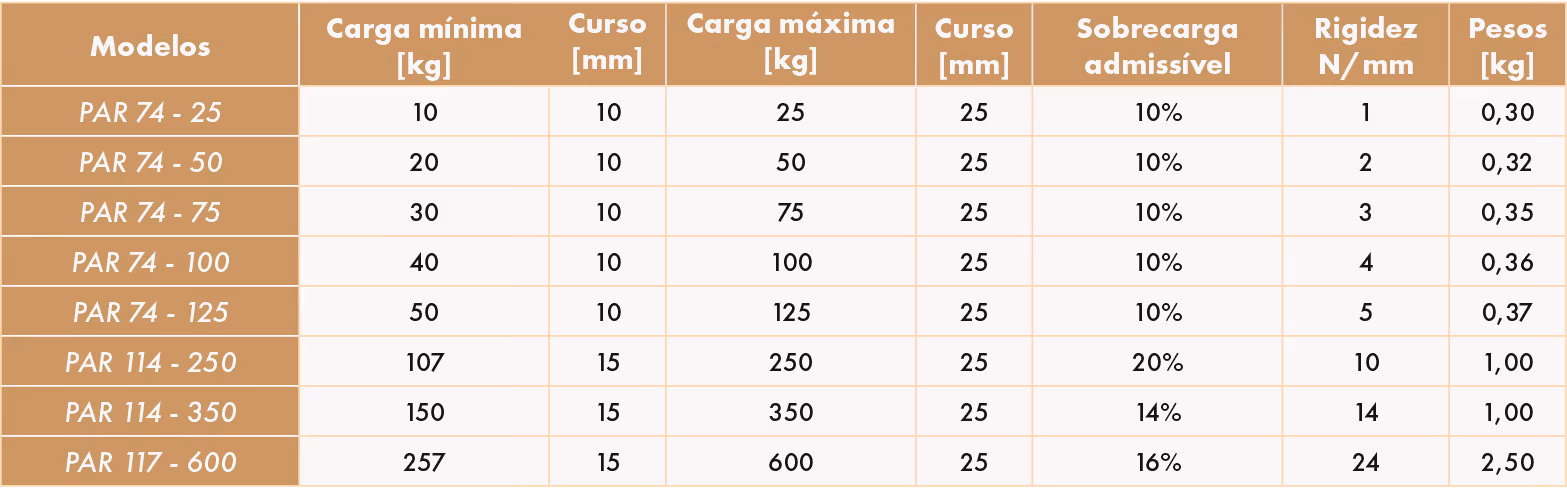

TABELA DE SELEÇÃO
CORES PARA CADA MODELO
- Cada modelo dos apoios PAR tem uma referência de cor.
EFICÁCIA DE ISOLAMENTO
INSTALAÇÃO
INSTALAÇÃO DOS APOIOS PAR
- O centro de gravidade do equipamento deve encontrar-se pré-determinado de forma a ser possível verificar-se a carga nos pontos de suporte e a compatibilidade dos apoios.
- Os PAR podem ser fixados no chassis; neste caso, no momento da instalação, o equipamento deve ser baixado verticalmente. Evitar qualquer tipo de inclinação com origem nos apoios.
- Assegurar a nivelação correta através da regulação do conjunto parafuso/porca; ativar a porca de bloqueio quando for atingida a nivelação correta.
- No caso de uma instalação eventualmente submetida a ventos muito fortes, será necessário prever peças de suporte lateral para limitar o movimento do equipamento.
